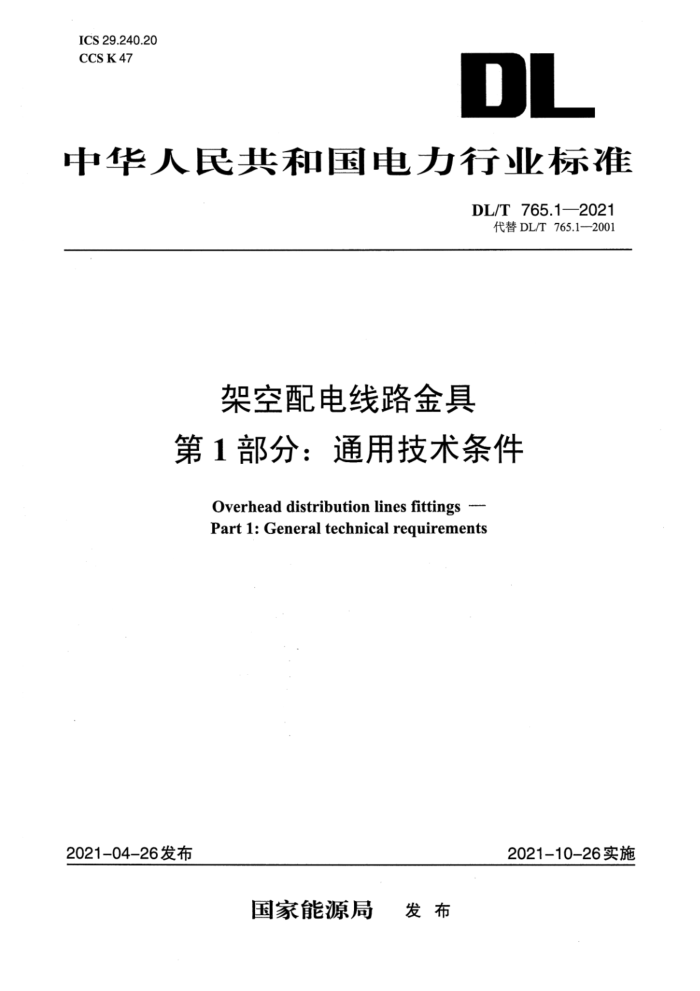

ICS 29.240.20
CCS K 47
DL
中华人民共和国电力行业标准
DL/T 765.1—2021
代替DL/T 765.1—2001
架空配电线路金具
第1部分：通用技术条件
Overhead distribution lines fittings —
Part 1:General technical requirements
2021-04-26发布
2021-10-26实施
国家能源局 发布
DL/T 765.1—2021
架空配电线路金具
第1部分：通用技术条件
1 范围
本文件规定了架空配电线路金具在命名方法、基本要求、材料及防腐、结构及尺寸、安装要求、试验、验收规则、标志与包装方面的技术条件。
本文件适用于额定电压35kV及以下架空配电线路裸导线和绝缘导线的金具。对在严重腐蚀、污秽的环境、高海拔地区、高寒地区等条件下使用的金具尚应满足其他相关标准的有关规定。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 2314电力金具通用技术条件
GB/T 2317.1 电力金具试验方法 第1部分：机械试验
GB/T2317.3电力金具试验方法 第3部分：热循环试验
GB/T2317.4电力金具试验方法 第4部分：验收规则GB/T3190变形铝及铝合金化学成分
GB/T 4437.1铝及铝合金热挤压管 第1部分：无缝圆管GB/T5075电力金具名词术语
GB/T 12527额定电压1kV及以下架空绝缘电缆GB/T14049额定电压10 kV架空绝缘电缆
GB 50173电气装置安装工程66kV及以下架空电力线路施工及验收规范DL/T 346设备线夹
DL/T 683电力金具产品型号命名方法DL/T 757耐张线夹
DL/T 765.2架空配电线路金具 第2部分：额定电压35kV及以下架空裸导线金具
DL/T 765.3架空配电线路金具 第3部分：额定电压35kV及以下架空绝缘导线金具
DL/T 768.7电力金具制造质量 钢铁件热镀锌层DL/T 5285输变电工程架空导线(800mm²以下)及地线液压压接工艺规程
3 术语和定义
GB/T5075界定的以及下列术语和定义适用于本文件。
3.1
架空绝缘导线overhead insulated conductor
以交联聚乙烯、聚氯乙烯等绝缘材料挤压于铝、铝合金及裸铜绞线外层形成的绝缘导体，用于架空敷设。
3.2
绝缘护套insulated jacket; insulated oversheath用于绝缘导线接续管外，以绝缘材料制成的护套。
