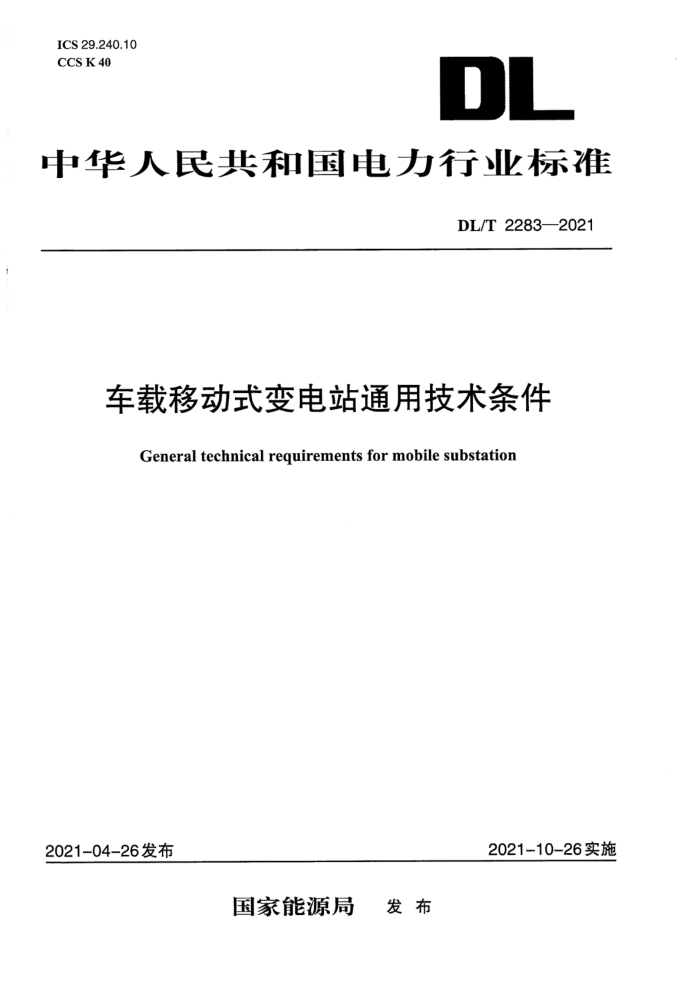

ICS 29.240.10
CCS K 40
DL
中华人民共和国电力行业标准
DL/T 2283—2021
车载移动式变电站通用技术条件
General technical requirements for mobile substation
2021-04-26发布
2021-10-26实施
国家能源局 发布
DL/T 2283—2021
车载移动式变电站通用技术条件
1 范围
本文件规定了车载移动式变电站的使用条件、额定值、设计和结构、试验要求、运行要求及储备和转移要求等。
车载移动式变电站包含车载移动式变电站定义所规定的设备设施，不包含线路接入和接出以及主接地网和避雷针等设施。
本文件适用于35kV～111V电压等级的车载移动式变电站。其他电压等级的移动站可参考本文件执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T311.1绝缘配合 第1部分：定义、原则和规则
GB/T 1094.1电力变压器 第1部分：总则
GB/T 1094.2电力变压器 第2部分：液浸式变压器的温升
GB/T 1094.3电力变压器 第3部分：绝缘水平、绝缘试验和外绝缘空气间除
GB/T 1094.10电力变压器 第10部分：声级测定GB/T 1984高压交流断路器
GB/T 1985高压交流隔离开关和接地开关
GB/T 2900.1电工术语基本术语
GB/T2900.49电工术语电力系统保护
GB/T39063.6kV~40.5kV交流金属封闭开关设备和控制设备GB 4785汽车及挂车外部照明和光信号装置的安装规定
GB/T7251.1低压成套开关设备和控制设备 第1部分：总则GB 7258机动车运行安全技术条件
GB/T 11022高压交流开关设备和控制设备标准的共用技术要求GB/T 11032交流无间隙金属氧化物避雷器
GB12676商用车辆和挂车制动系统技术要求及试验方法GB/T 14285继电保护和安全自动装置技术规程GB 17945消防应急照明和疏散指示系统
GB/T20840.1互感器 第1部分：通用技术要求GB 23254货车及挂车 车身反光标识
GB/T 26218.1污秽条件下使用的高压绝缘子的选择和尺寸确定 第1部分：定义、信息和一般原则GB 50054低压配电设计规范
GB/T 50064交流电气装置的过电压保护和绝缘配合设计规范GB/T 50065交流电气装置的接地设计规范GB 50116火灾自动报警系统设计规范
GB 50150 电气装置安装工程 电气设备交接试验标准DL/T 2283—2021
GB 50395视频安防监控系统工程设计规范
DL/T4043.6kV～40.5kV交流金属封闭开关设备和控制设备DL/T448 电能计量装置技术管理规程DL/T460智能电能表检验装置检定规程DL/T 572电力变压器运行规程
DL/T593 高压开关设备和控制设备标准的共用技术要求DL/T603气体绝缘金属封闭开关设备运行维护规程DL/T617气体绝缘金属封闭开关设备技术条件DL/T620交流电气装置的过电压保护和绝缘配合DL/T687 微机型防止电气误操作系统通用技术条件DL/T 727互感器运行检修导则
DL/T860 (所有部分)电力自动化通信网络和系统DL/T969变电站运行导则
DL/T1074电力用直流和交流一体化不间断电源DL/T1404变电站监控系统防止电气误操作技术规范DL/T 1512变电站测控装置技术规范
DL/T2284—2021车载移动式变电站运行与维护规范DL/T510335kV～220kV无人值班变电站设计技术规程DL/T5149变电站监控系统设计规程JB/T 5895污秽地区绝缘子使用导则JB/T 10492金属氧化物避雷器用监测装置
3 术语和定义
GB/T2900.1、GB/T 2900.49、GB/T 20840.1、DL/T617界定的以及下列术语和定义适用于本文件。
3.1
车载移动式变电站 mobile substation
将高压电器、变压器、低压设备、继电保护和自动化装置、交直流电源系统、舱体以及辅助设施等组合集成在承载车辆上，具备方便转移、快速投运功能的变电站。
3.2
舱体cabin
一种满足道路运输条件的，用以安装高压开关柜、二次屏柜等设备，具备防水、防潮、保温、防尘等功能的封闭金属结构箱体。
3.3
承载车辆vehicle
一种满足道路运输要求的，用以承载和固定变压器、气体绝缘金属封闭开关设备、高压开关柜设备、二次设备以及舱体等设施的挂车。
4使用条件
4.1 正常使用条件
4.1.1 环境温度
环境温度不应超过40℃,且日平均温度不应超过35℃,环境温度不应低于-25℃。应计及阳光辐射(晴天中午辐射照度为1000 W/m²)、温度骤变对设备的影响。
4.1.2海拔
海拔不应超过1000m。
4.1.3风速
风速不应超过34m/s。
4.1.4覆冰
风速10m/s、气温-5℃下，覆冰厚度不大于10mm。
4.1.5污秽等级
污秽等级不应超过GB/T26218.1规定的c级。除以上环境条件外，车载移动式变电站使用的变压器还应符合GB/T 1094.1的规定。
4.2特殊使用条件
4.2.1 温度
车载移动式变电站安装处环境温度超出4.1.1规定的正常使用条件时，应采用特殊设计。对于严寒地区，最低温度宜高于-50℃,对于酷热地区，最高温度宜低于50℃。
4.2.2海拔
对于使用在海拔超过1000m地区的车载移动式变电站，其变压器应按照GB/T 1094.2和GB/T
1094.3,开关设备应按照GB/T 11022,互感器应按照GB/T 20840.1,控制设备应按照GB/T 7251.1进行海拔修正。
4.2.3污秽
对处于c级以上污秽地区的车载移动式变电站，应按照GB/T 26218.1和JB/T 5895执行。
5额定值
5.1 电压等级
高压侧电压：35kV、66kV、110 kV。
低压侧电压：10kV、35kV。
5.2额定容量
车载移动式变电站的额定容量应为选用变压器的额定容量，取值通常为10000kVA、20000KVA、25000 kVA、31500 kVA和40000kVA。如需更大容量的车载移动式变电站，由供需双方协商确定容量值。
5.3 额定频率
标准值为50Hz。
