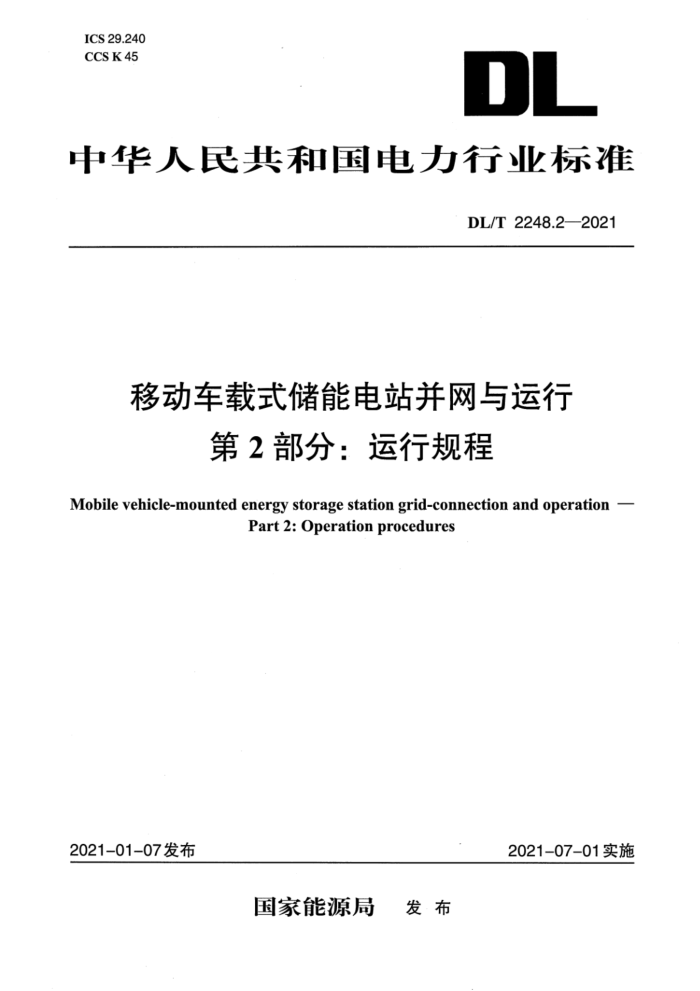

ICS 29.240
CCS K45
DL
中华人民共和国电力行业标准
DL/T 2248.2—2021
移动车载式储能电站并网与运行
第2部分：运行规程
Mobile vehicle-mounted energy storage station grid-connection and operation —
Part 2: Operation procedures
2021-01-07发布
2021-07-01实施
国家能源局 发布
DL/T 2248.2—2021
移动车载式储能电站并网与运行
第2部分：运行规程
1范围
本文件规定了移动车载式储能电站操作运行人员及其他相关专业人员进行移动车载式储能电站的接入、运行、储备、转移的规程。
本文件适用于接入380V～35kV电压等级电网的移动车载式电化学储能电站，其他电压等级接入的储能电站可参照执行。
2规范性引用文件
下列文件的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 50065交流电气装置的接地设计规范QC/T911电源车
3术语和定义
下列术语和定义适用于本文件。
3.1
移动车载式储能电站mobile vehicle-mounted energy storage station
预装的以电化学电池为储能载体，通过变流器进行可循环电能存储、释放的具备可移动特性的系统。一般包含储能系统、变流器、监控设备、厢体及相关辅助设施等。对于10(6)kV及以上接口电压等级的移动车载式储能电站通常还包括汇集线路、升压变压器等。
3.2
变流器converter
用于将电功率变换成适合于电网或用户使用的一种或多种形式的电功率的电气设备。注：变流器包括整流器、逆变器、交流变流器和直流变流器。
3.3
储备reserves移动车载式储能电站处于备用的状态。
3.4
承载车trailer
设计和技术特性需由汽车或拖拉机牵引才能正常使用的一种无动力、用于移动车载式储能电站承载的车辆。
4总则
4.1移动车载式储能电站应根据本文件编制相应的运行规程。
4.2移动车载式储能电站分为接入、运行、储备、转移状态。
DL/T 2248.2—2021
4.3移动车载式储能电站运行人员应经过安全、操作等相关培训，具备上岗资格。
5接入
5.1一般规定
5.1.1 移动车载式储能电站选址应避免在洪水、滑坡、泥石流等危险场所。
5.1.2移动车载式储能电站应用于强风带地区时，应增设固定拉线。
5.1.3移动车载式储能电站运行前应满足以下要求：
a)各连接部位螺栓压接应牢固；
b)防水、防潮措施完好，设备无受潮现象；
c)各部件齐全，各联管清洁、无漏油(漏气)、污垢/锈蚀或破损；
d)应设置不低于1.7m固定围栏(墙),围栏(墙)与车辆带电部位的安全距离不应低于1m;
e)应有独立的固定、牢固、稳定支撑；
f)应使用相序表或其他专业检测设备测量待接入点相序。
5.1.4电气设备应有完整的铭牌、规范的运行编号和名称。相色标志应明显，电气设备及车体应可靠接地。
5.1.5高压设备并网时，应投入相应的二次保护设备。
5.2移动车载式储能电站接入要求
5.2.1 移动车载式储能电站对外电缆接口应与待接入点电气接口相匹配。
5.2.2待接入系统具备独立的市电电源和外接电源转换开关时可不停电进行接线操作，同时应采取绝缘隔挡措施。
5.2.3待接入系统具备遮断容量不小于供电容量的备用电源开关时，可在备用电源开关的负荷侧进行接线操作，同时应采取绝缘隔挡措施。
5.2.4不具备5.2.2、5.2.3所述条件的待接入系统应进行以下操作：
a)应将待接入系统断电，并断开低压侧电源进线主断路器及其隔离开关并将断路器设置为“手动”状态；
b)应在低压侧电源进线主断路器及其隔离开关的操作把手上悬挂“禁止合闸”标识牌；
c)应在低压侧电源进线主断路器的负荷侧进行验电，确认无电后可按照相序进行接线操作。
5.2.5移动车载式储能电站断路器应设有“远控”“近控”“手动”操作功能，长期停运在正式执行操作前应试操作2次～3次，无异常方可投入运行。
5.2.6移动车载式储能电站变压器外壳应可靠接地，各组部件应安装正确，试验、检修、二次回路、继电保护应验收合格、整定正确。
5.2.7移动车载式储能电站应装设有防雷装置，防雷装置应符合GB/T 50065的规定。
5.2.8移动车载式储能电站接入电网或负荷前应对二次设备及其回路进行检查，并做好记录。
5.2.9移动车载式储能电站接入电网或负荷应保证冷压终端、快速连接器等牢固可靠。
5.2.10移动车载式储能电站接入电网或负荷应检查电力电缆摆放整齐，不可交叉缠绕。
5.3移动车载式储能电站退出要求
5.3.1 移动车载式储能电站退出前应将所有设备置于停机状态，断路器处于分闸状态，并切断二次工作电源。
5.3.2移动车载式储能电站退出前应断开电网或者负荷接入断路器，并使用专用设备测量确认无误后方可进行冷压终端等拆卸工作。
