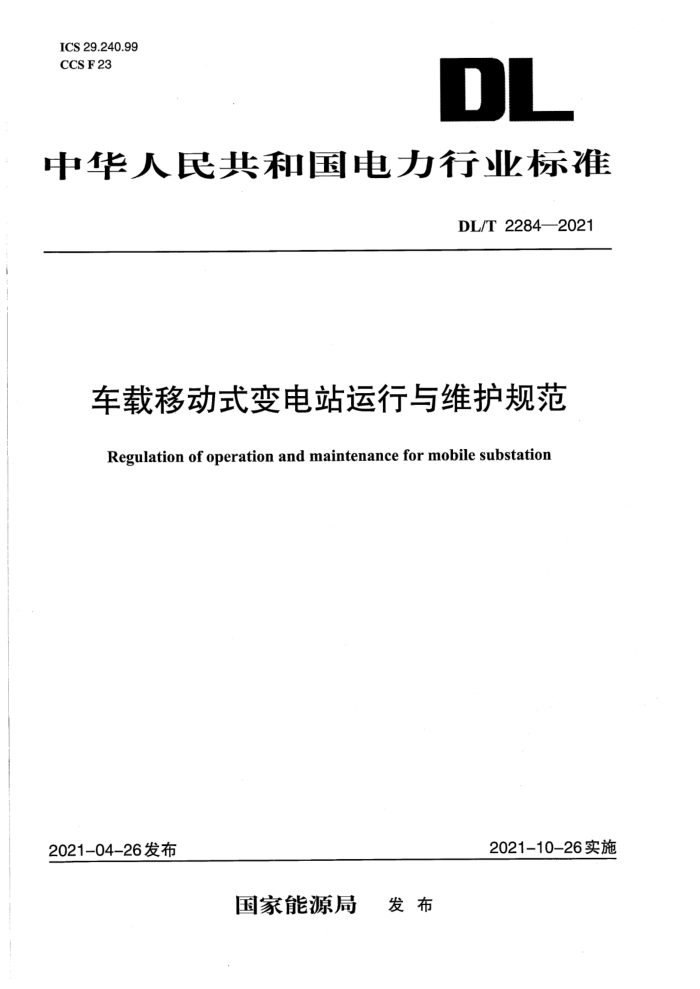

ICS 29.240.99
CCS F23
中华人民共和国电力行业标准
DL/T 2284—2021
车载移动式变电站运行与维护规范
Regulation of operation and maintenance for mobile substation
2021-04-26发布
2021-10-26实施
国家能源局 发布
DL/T 2284—2021
车载移动式变电站运行与维护规范
1 范围
本文件规定了车载移动式变电站寿命周期内的运行、储备、转移阶段的设备巡检和维护、异常和事故处理等要求。
本文件适用于35kV～110ky电压等级车载移动式变电站的运行与维护。其他电压等级的移动站可参考本文件执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 2900.1电工术语基本术语
GB/T2900.49电工术语电力系统保护GB 7258机动车运行安全技术条件
GB/T 7674额定电压72.5kV及以上气体绝缘金属封闭开关设备GB/T 12022工亚木氟化硫GB/T 14542变压器油维护管理导则
GB/T20840.1互感器 第1部分：通用技术要求GB 26860电力安全工作规程 发电厂和变电站电气部分GB/T 50065交流电气装置的接地设计规范
GB 50150电气装置安装工程 电气设备交接试验标准GB 50169电气装置安装工程 接地装置施工及验收规范DL/T 393输变电设备状态检修试验规程
DL408电业安全工作现程(发电厂和变电所电气部分)DL/T 572电力变压器运行规程DL/T 573电力变压器检修导则DL/T574变压器分接开关运行维修导则DL/T596电力设备预防性试验规程
DL/T603气体绝缘金属封闭开关设备运行维护规程
DL/T724 电力系统用蓄电池直流电源装置运行与维护技术规程DL/T727互感器运行检修导则DL/T969变电站运行导则
3术语和定义
GB/T2900.1、GB/T2900.49、GB/T7674、GB/T20840.1界定的以及下列术语和定义适用于本文件。
3.1
车载移动式变电站mobile substation将高压电器、变压器、低压设备、继电保护和自动化装置、交直流电源系统、舱体以及辅助设施等组合集成在承载车辆上，具备方便转移、快速投运功能的变电站。
3.2
舱体cabin
一种满足道路运输条件的，用以安装高压开关柜、二次屏柜等设备，具备防水、防潮、保温、防尘等功能的封闭金属结构箱体。
3.3
承载车辆 vehicle
一种满足道路运输要求的，用以承载和固定变压器、气体绝缘金属封闭开关设备、高压开关柜设备、
二次设备以及舱体等设施的挂车。
3.4
转接柜transfer cabinet为满足二次回路在承载车辆之间进行连接的箱式低压成套装置。
4 总则
4.1 车载移动式变电站现场运行与维护规则应根据本文件编制。
4.2车载移动式变电站状态可分为储备、转移、运行。
4.3车载移动式变电站投运前应由调度部门下发设备调管范围以及设备命名。
4.4车载移动式变电站管理应符合DL408和GB 26860的规定。
5运行维护
5.1 一般要求
车载移动式变电站投入运行前应有设备出厂试验报告、系统调试报告、交接验收报告、竣工图及历次试验报告等，设备验收合格并经系统调试合格后方可投入运行。
车载移动式变电站投入运行前应核实安装地点使用环境条件及系统运行工况是否满足设计要求。车载移动式变电站投入运行前应根据系统实际工况检查保护、测控、计量等二次设备运行状态，核对保护装置的保护定值及各项参数。
车载移动式变电站投入运行前，设备布置应由运输状态调整至运行状态。
5.2投运前要求
5.2.1 并网前要求
车载移动式变电站并网前除满足制造商产品使用说明书要求外，还应符合如下要求：
a)车载移动式变电站选址应避开易发生洪水、滑坡、泥石流等危险场所，应安装在具有相应承载能力的平整硬化地面上。
b)应有独立的牢固、稳定支撑，车载移动式变电站用于强风带地区时，应增设固定拉线。
c)车载移动式变电站可采用架空软导线或电缆的方式接入系统，现场应具备与系统连接的支架。
d)车载移动式变电站使用场所应设置接地网，接地电阻及均压要求应符合GB/T 50065、GB50169的规定。
e)车载移动式变电站使用场所应有防雷设施，并确保车载移动式变电站处于防雷保护范围内。
f)车载移动式变电站使用场所应设置外接独立的380V站用交流电源。
g)宜设置围栏(墙),围栏(墙)与高压设备的安全距离应符合DL408和GB 26860的规定。
h)各连接部位螺栓连接应牢固、可靠。
