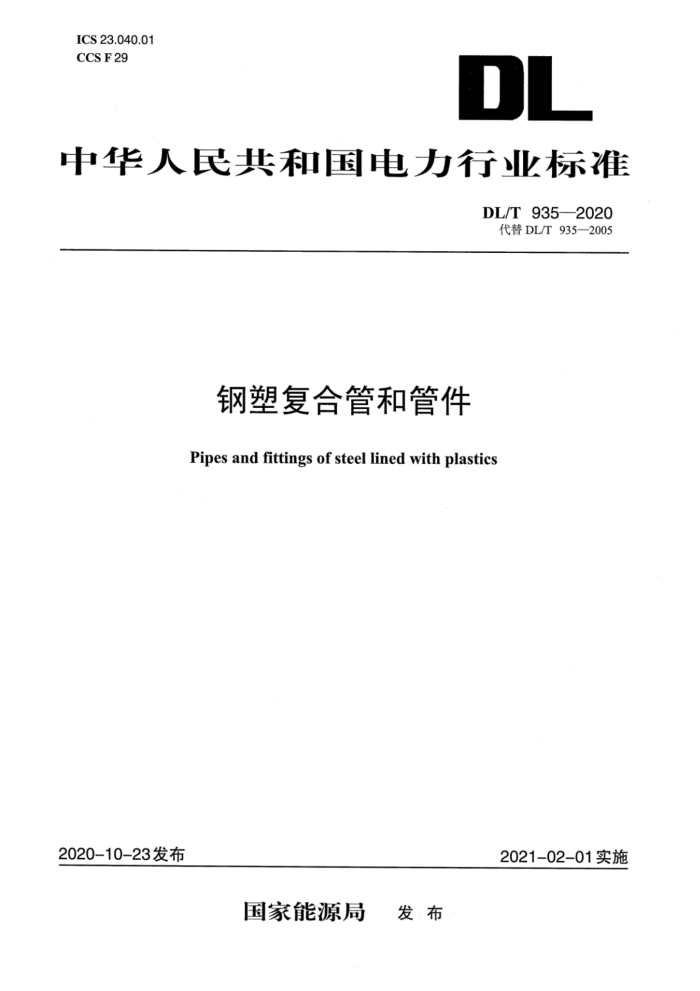

ICS 23.040.01
CCSF29
DL
中华人民共和国电力行业标准
DL/T 935—2020
代替DL/T 935—2005
钢塑复合管和管件
Pipes and fittings of steel lined with plastics
2020-10-23发布
2021-02-01实施
国家能源局 发布
DL/T 935—2020
钢塑复合管和管件
1范围
本文件规定了DN25 mm～DN600mm钢塑复合管和管件的结构设计、尺寸、公差、技术要求、检验规则等。
本文件适用于电站水处理、废水处理、海水淡化及脱硫等系统的防腐管道直管和管件。
2规范性引引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件，
GB/T 3091 低压流体输送用焊接钢管GB/T8163输送流体用无缝钢管
GB/T 8923.1涂覆涂料前钢材表面处理 表面清洁度的目视评定 第1部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T9124.1钢制管法兰 第1部分：PN系列
GB/T9124.2钢制管法兰 第2部分：Class系列GB/T 11115聚乙烯(PE)树脂GB/T 12459钢制对焊管件 类型与参数GB/T 12670聚丙烯(PP)树脂GB/T 13401钢制对焊管件 技术规范DL/T 695电站钢制对焊管件DL/T 869火力发电厂焊接技术规程HG/T 2903模塑用细颗粒聚四氟乙烯树脂QB/T 1929埋地给水用聚丙烯(PP)管材QB/T4877聚四氟乙烯管材
3术语和定义
下列术语和定义适用于本文件。
3.1
紧衬tight lined
将钢管与内衬塑料管用机械方法进行冷拉复合，使内衬塑料管与钢管紧密结合，两端进行翻边的衬塑工艺。
3.2
松衬loose lined将塑料管直接套入钢管内，两端进行翻边的衬塑工艺。
3.3
热滚衬rollinglined将塑料粉末以一定的方式加入合适温度的滚动管道中，使塑料粉末均匀熔融在管道内壁的衬塑
