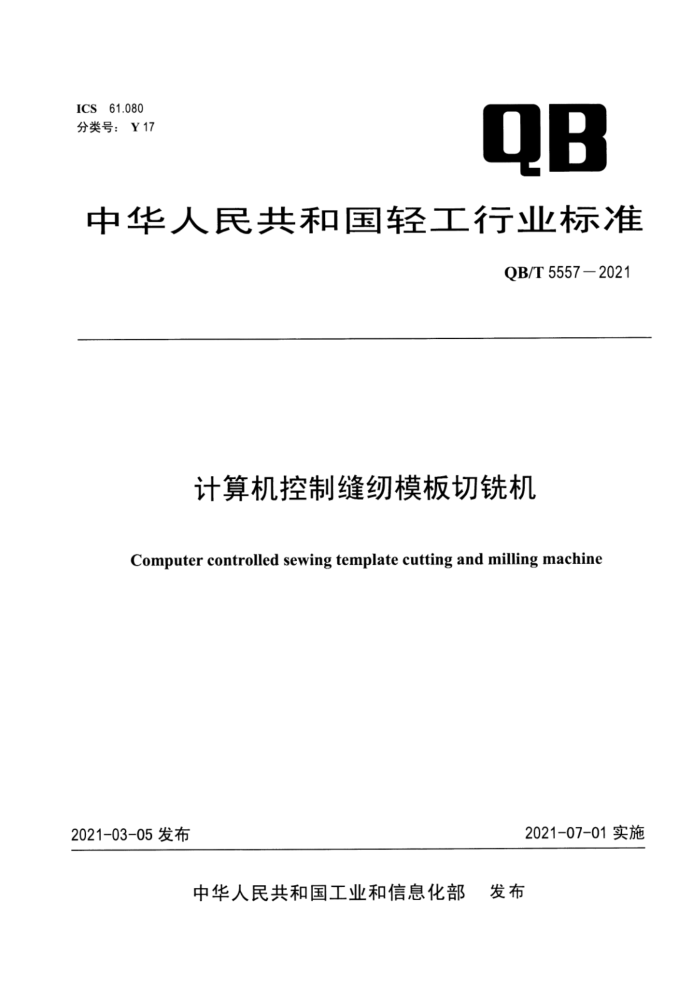

ICS 61.080
QB
分类号：Y17
中华人民共和国轻工行业标准
QB/T 5557-2021
计算机控制缝纫模板切铣机
Computer controlled sewing template cutting and milling machine
2021-03-05发布
2021-07-01实施
中华人民共和国工业和信息化部 发布
QB/T 5557—2021
计算机控制缝纫模板切铣机
1 范围
本标准规定了计算机控制缝纫模板切铣机的术语和定义、产品分类、要求、试验方法、检验规则和附件、标志、包装、运输、贮存。
本标准适用于裁切或切铣牛皮纸、铜板纸、聚氯乙烯(PVC)板、聚对苯二甲酸乙二酯(PET)板、亚克力板和高分子复合材料板等基板的计算机控制缝纫模板切铣机(以下简称“产品”)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T191 包装储运图示标志
GB/T4208-2017外壳防护等级(IP代码)
GB/T12113-2003接触电流和保护导体电流的测量方法GB/T13384机电产品包装通用技术条件
GB/T17626.2-2018电磁兼容 试验和测量技术 静电放电抗扰度试验
GB/T17626.4-2018电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验GB/T24342-2009工业机械电气设备保护接地电路连续性试验规范GB/T30421-2013工业用缝纫机 缝纫机、缝纫单元和缝纫系统安全要求FZ/T 25001 工业用毛毡
3术语和定义
下列术语和定义适用于本文件。
3.1
计算机控制缝纫模板切铣机computer controlled sewing template cutting and milling machine通过计算机控制，对基板(3.2)进行裁切或切铣，制作缝纫模板的机器。
3.2
基板 basilar plate
用于制作缝纫模板的平面材料。
4产品分类
4.1 型式
本产品采用计算机控制系统，真空吸附等方式固定基板，通过工作机构运动和刀具的移动或旋转，实现基板的裁切、切铣、定位和标记，具有速度控制、深度控制、切铣误差调整等功能。
