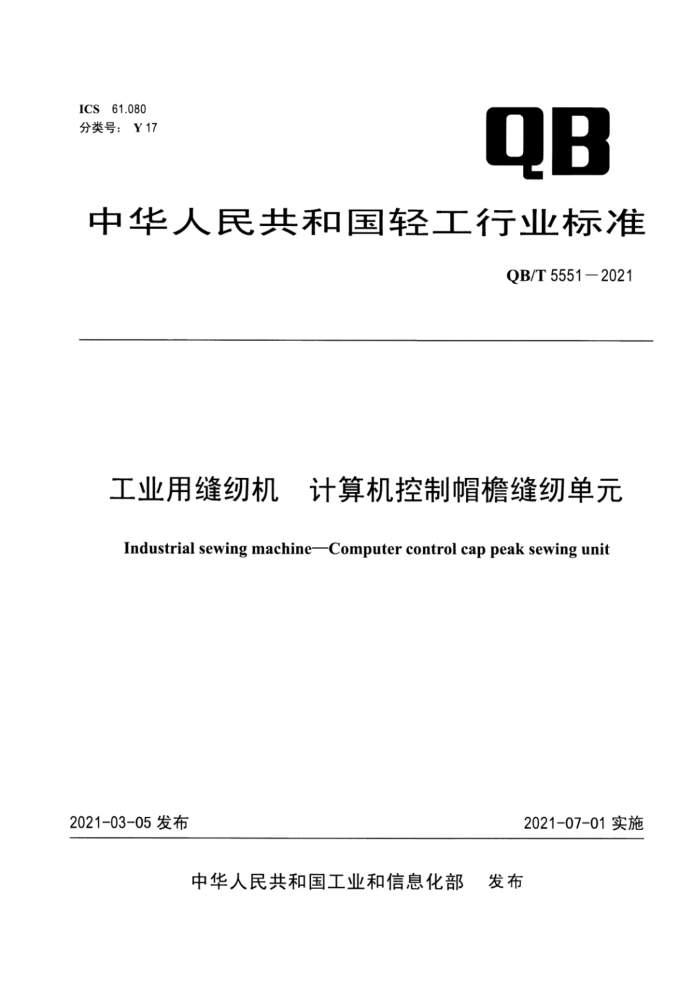

ICS 61.080
QB
分类号：Y17
中华人民共和国轻工行业标准
QB/T 5551—2021
工业用缝纫机 计算机控制帽檐缝纫单元
Industrial sewing machine—Computer control cap peak sewing unit
2021-03-05发布
2021-07-01实施
中华人民共和国工业和信息化部 发布
QB/T 5551-2021
工业用缝纫机 计算机控制帽檐缝纫单元
1 范围
本标准规定了工业用缝纫机计算机控制帽檐缝纫单元的术语和定义、产品分类、要求、试验方法、检验规则和附件、标志、包装、运输、贮存。
本标准适用于缝制帽檐等曲面缝料的缝纫单元(以下简称“产品”)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 191 包装储运图示标志GB/T 4515-2008线迹的分类和术语GB/T 4208-2017外壳防护等级(IP代码)GB/T 6836缝纫线
GB/T 12113-2003接触电流和保护导体电流的测量方法GB/T 13384机电产品包装通用技术条件
GB/T 17626.2-2018 电磁兼容 试验和测量技术 静电放电抗扰度试验GB/T 17626.4-2018电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验GB/T24342-2009工业机械电气设备 保护接地电路连续性试验规范GB/T 30421-2013工业用缝纫机 缝纫机、缝纫单元和缝纫系统的安全要求QB/T 1177工业用缝纫机 噪声级的测试方法QB/T 1178工业用缝纫机 振动的测试方法
3术语和定义
下列术语和定义适用于本文件。
3.1
筒式送料机构cylinder bed type mechanism将缝料定位、压紧，并带动缝料作X方向旋转运动和Y方向直线运动的装置。
4产品分类
4.1 型式
本产品采用直针刺布、连杆挑线、旋梭或摆梭勾线及X轴向旋转和Y轴向直线送料，形成GB/T 4515-2008规定的301锁式线迹，采用计算机控制，实现花样编辑、自动剪线和自动拨线等功能。
4.2基本参数
基本参数见表1。
