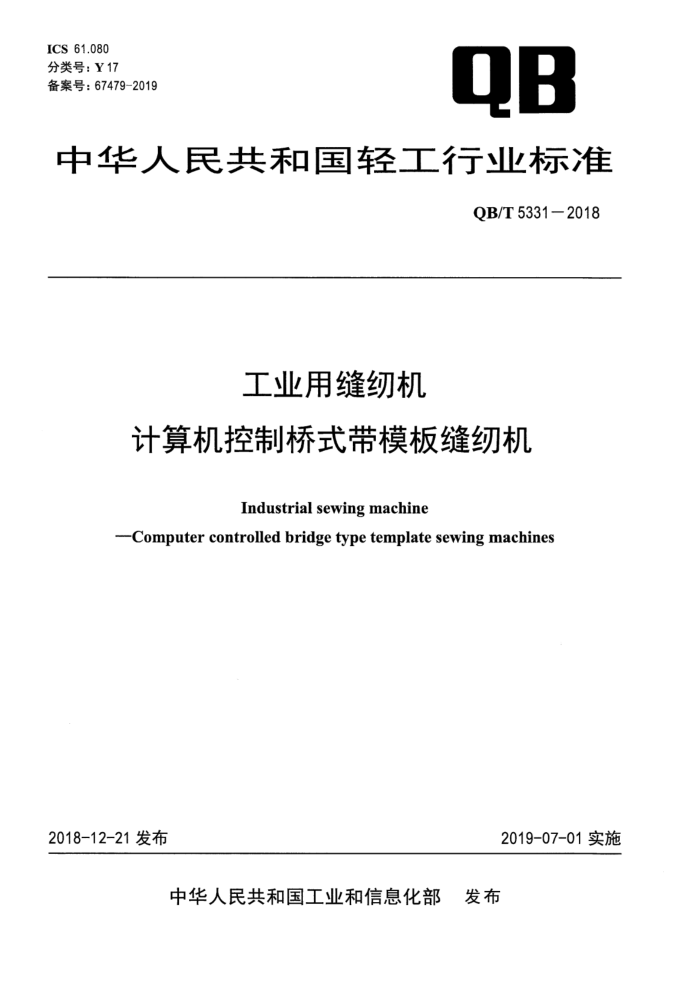

ICS 61.080
分类号：Y17
备案号：67479-2019
QB
中华人民共和国轻工行业标准
QB/T 5331—2018
工业用缝纫机计算机控制桥式带模板缝纫机
Industrial sewing machine—Computer controlled bridge type template sewing machines
2018-12-21发布
2019-07-01实施
中华人民共和国工业和信息化部 发布
QB/T 5331—2018
工业用缝纫机 计算机控制桥式带模板缝纫机
1 范围
本标准规定了计算机控制桥式带模板缝纫机的术语和定义、产品分类、要求、试验方法、检验规则和标志、包装、运输、贮存。
本标准适用于借助模板缝制薄料、中厚料和厚料等缝料的计算机控制桥式带模板缝纫机(以下简称“产品”)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 191-2008包装储运图示标志
GB/T 3785.1-2010声级计的电、声性能及测试方法
GB 4208-2008外壳防护等级(IP代码)
GB/T 4515-2008线迹的分类和术语
GB/T 6836-2007缝纫线
GB/T 12113-2003接触电流和保护导体电流的测量方法
GB/T 13384-2008机电产品包装通用技术条件
GB/T 17626.2-2006 电磁兼容 试验和测量技术 静电放电抗扰度试验
GB/T 17626.4-2008 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验
GB/T 24342-2009工业机械电器设备 保护接地电路连续性试验规范
GB/T 30421-2013工业用缝纫机 缝纫机、缝纫单元和缝纫系统的安全要求
QB/T 1572-1992缝纫机零件电镀通用技术条件
QB/T 2151-2006工业用缝纫机 计算机控制刺绣机
QB/T 2505-2000缝纫机零件发黑通用技术条件
QB/T2528-2001缝纫机涂装技术条件
3术语和定义
下列术语和定义适用于本文件。
3.1
花样程序pattern program程序
计算机控制系统专用格式的文件。注：计算机控制系统通过识别并读取花样程序，控制产品进行缝纫。
3.2
花样pattern按花样程序缝纫后形成的，以直线缝或曲线缝线迹组合形成的图案。
3.3
模板template
固定缝制面料的工装、夹具。
