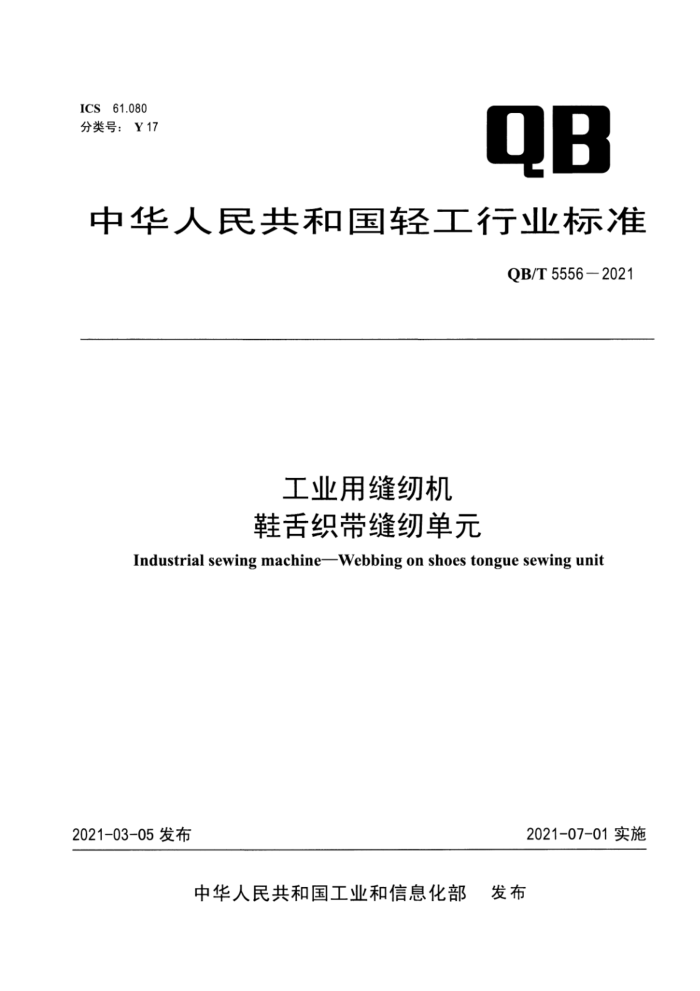

ICS 61.080
QB
分类号：Y17
中华人民共和国轻工行业标准
QB/T 5556—2021
工业用缝纫机鞋舌织带缝纫单元
Industrial sewing machine—Webbing on shoes tongue sewing unit
2021-03-05发布
2021-07-01实施
中华人民共和国工业和信息化部 发布
QB/T 5556-2021
工业用缝纫机 鞋舌织带缝纫单元
1 范围
本标准规定了鞋舌织带缝纫单元的术语和定义、产品分类、要求、试验方法、检验规则和附件、标志、包装、运输、贮存。
本标准适用于缝制运动鞋、旅游鞋和休闲鞋等织物或皮革的鞋舌织带缝纫单元(以下简称“产品”)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 191 包装储运图示标志
GB/T 4208-2017外壳防护等级(IP代码)GB/T 4515-2008线迹的分类和术语GB/T 6836缝纫线
GB/T 12113-2003接触电流和保护导体电流的测量方法GB/T 13384机电产品包装通用技术条件
GB/T 17626.2-2018 电磁兼容 试验和测量技术 静电放电抗扰度试验GB/T 17626.4-2018 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验GB/T 24342-2009工业机械电气设备 保护接地电路连续性试验规范GB/T 30421-2013 工业用缝纫机 缝纫机、缝纫单元和缝纫系统的安全要求HG/T 4808 鞋用网眼布
QB/T 1177工业用缝纫机 噪声级的测试方法QB/T 1178工业用缝纫机 振动的测试方法
3术语和定义
下列术语和定义适用于本文件。
3.1
鞋舌织带 webbing on shoes tongue
在鞋舌上用于固定鞋带的扣带。
4产品分类
4.1 型式
本产品采用单直针刺布、连杆挑线、摆梭勾线及电机驱动X-Y轴向送料，形成GB/T 4515-2008规定的301和304锁式线迹。通过计算机控制系统，实现鞋舌和鞋舌织带自动输送、织带自动切断和折叠等功能。
