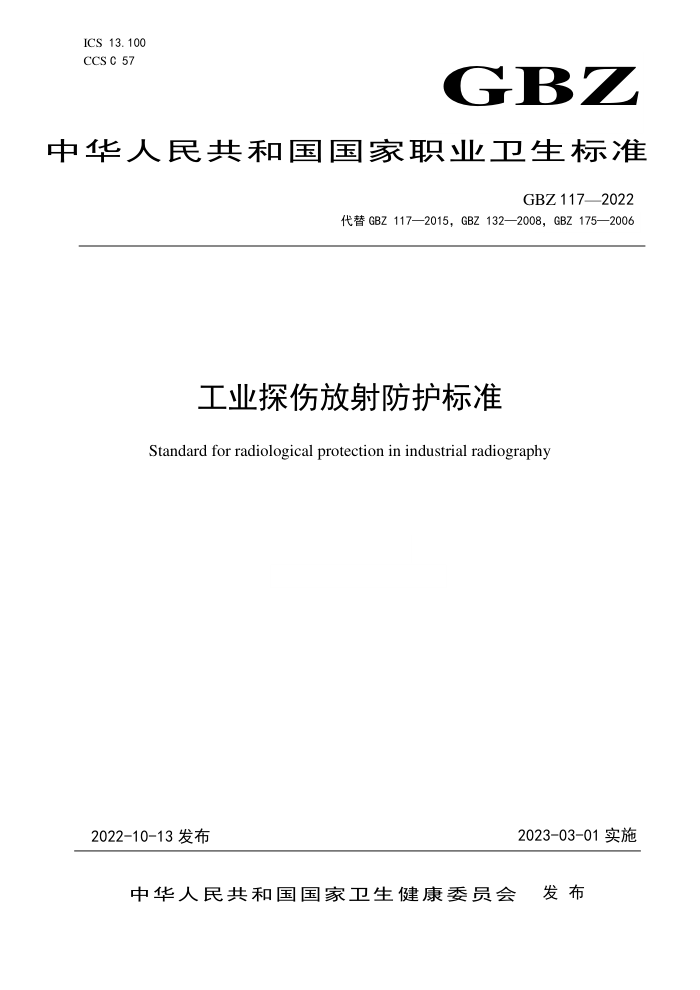

ICS 13.100 CCSC 57
GBZ
中华人民共和国国家职业卫生标准
GBZ 117—2022
代替GBZ 117—2015，GBZ 132——2008，GBZ 175——2006
工业探伤放射防护标准
Standard for radiological protection in industrial radiography
2023-03-01实施2022-10-13发布
中华人民共和国国家卫生健康委员会 发布
GBZ 117—2022
工业探伤放射防护标准
1 范围
本标准规定了X射线和γ射线探伤的放射防护要求。
本标准适用于使用600kV及以下的X射线探伤机和γ射线探伤机进行的探伤工作（包括固定式探伤和移动式探伤），工业CT探伤和非探伤目的同辐射源范围的无损检测参考使用。
本标准不适用于加速器和中子探伤机进行的工业探伤工作。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本标准必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本标准：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。
GB/T 9445 无损检测人员资格鉴定与认证GB 11806 放射性物质安全运输规程GB/T 14058γ射线探伤机
GB 18871 电离辐射防护与辐射源安全基本标准
GB/T 26837 无损检测仪器 固定式和移动式工业X射线探伤机GBZ 98 放射工作人员健康要求及监护规范GBZ 128 职业性外照射个人监测规范GBZ/T 250 工业X射线探伤室辐射屏蔽规范GA 1002 剧毒化学品、放射源存放场所治安防范要求
3 术语和定义
下列术语和定义适用于本标准。3.1
工业探伤 industry radiography
采用射线对物体进行照射成像，以检查其内部缺陷的方法。3.2
X射线探伤机 X-ray radiography facilities
对物体内部结构进行X射线摄影或断层检查的设备总称，包括X射线管头组装体、控制箱及连接电缆。
注：X射线探伤机按照X射线发射的方向和窗口范围可分为定向式和周向式，按安装形式可分为固定式和移动式。3.3 Y 射线探伤机 Y-ray radiography facilities
使用密封放射源发射的γ射线用于发现物体内部缺陷的设备，包括一个源容器及其附件。注：按照源容器的可移动性可分为：
————便携式γ探伤机（P类），源容器便于人工搬运且质量不超过50kg：——移动式γ探伤机（M类），源容器借助适当的工具能容易移动；
————固定式γ探伤机（F类），源容器是固定安装的或只能在某一特定区域内有限制地移动。3.4
固定式探伤 stationary defect detecting
在探伤室内使用固定安装或可有限移动的探伤机产生的射线对物体进行照射成像，以检查其内部缺陷的方法。3.5
移动式探伤 mobile defect detecting
在探伤室以外的生产车间、工地或安装现场等场地使用移动式探伤机产生的射线对物体进行照射成像，以检查其内部缺陷的方法。3.6
换源器 source changer
用于更换γ射线探伤源组件的屏蔽容器。通常具有两个贮源孔，旧源从换源器的一个源孔被推进，新源从另一个源孔中被移出。3.7
管道爬行器 pipe crawler
一种在管道内安装的移动式管道探伤装置，探伤装置机架安装在管道内，源在动力驱动下随同机架在管道内平移（前进或后退），对管道焊缝进行射线探伤。利用一个控制源控制探伤设备的前进方向与位置。3.8
控制源 control source
用来对管道爬行器进行导向和定位控制的密封放射源。3.9
使用单位 operating organization 利用工业探伤装置进行工业探伤的营运单位。4 使用单位放射防护要求
4.1 开展工业探伤工作的使用单位对放射防护安全应负主体责任。
