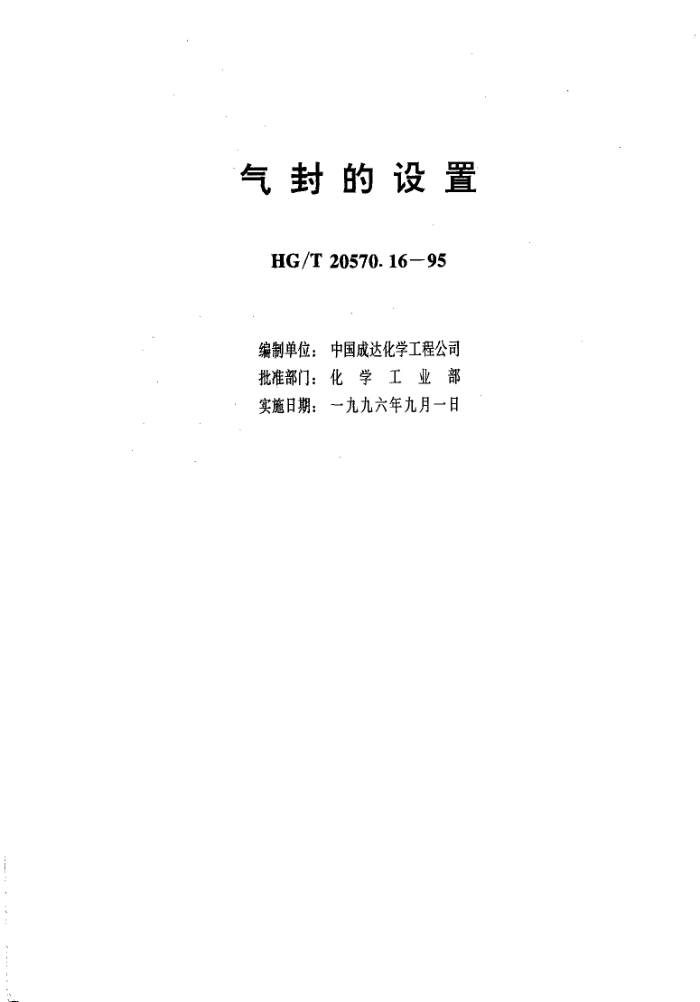

HGT 20570.16-1995 气封的设置
1 气封装置的作用和组成
1.0.1 作 用
1.0.1.1 为防止储罐内物料因与进入的外界气体（空气）接触而被污染变质或与外界进入的气体（空气）发生化学和（或）生物反应，常需设置气封系统。用气封气使储罐内维持一定压力（正压），防止储罐内物料与外界气体接触。
1.0.1.2 当储罐内储存的物料被泵抽出和（或）由于外界温度降低，使储罐内气体冷凝或收缩时，该系统自动补入气封气，阻止外界气体进入;在向储罐内送料和（或）由于外界温度升高使储罐内液体气化而使罐内压力高于气封压力时，储罐内气体可通过泄压阀自动排入大气。
1.0.1.3 常用的气封气有氮气、燃料气、天然气等，气封气的选择应根据储存物料的性质、气封气是否易于获得及其经济性来决定。
1.0.2 气封装置组成
1.0.2.1 气封装置见图1.0.2-1所示。它由气封阀（又称主阀）、信号阀（又称控制阀）、减压阀和针形阀等四部分组成。
储罐内压力低于设定值时，信号阀 2打开，气封阀1也相应打开。高压气封气经气封阀1减压后进入储罐内，使储罐内压力逐渐回复到设定值，当达到设定值时，信号阀 2关闭，气封阀1也相应关闭。如储罐内压力高于设定值时，储罐上带阻火器的泄压阀（呼吸阀）5 打开，泄出罐内气体，使储罐内压力降至设定值。
气封装置配备液封的作用是;
（1） 当泄压阀失灵时，液封可起到呼出气体的作用。即当储罐内压力超过设定值时，储罐内气体可通过液封泄压。
（2） 当气封装置发生故障时，如储罐内压力高于设定值时，可通过液封泄压，减轻泄压阀负荷。
（3） 当泄压阀和气封装置同时故障，而储罐内出现负压时，可通过液封吸入空气，保护储罐不致变形损坏。
