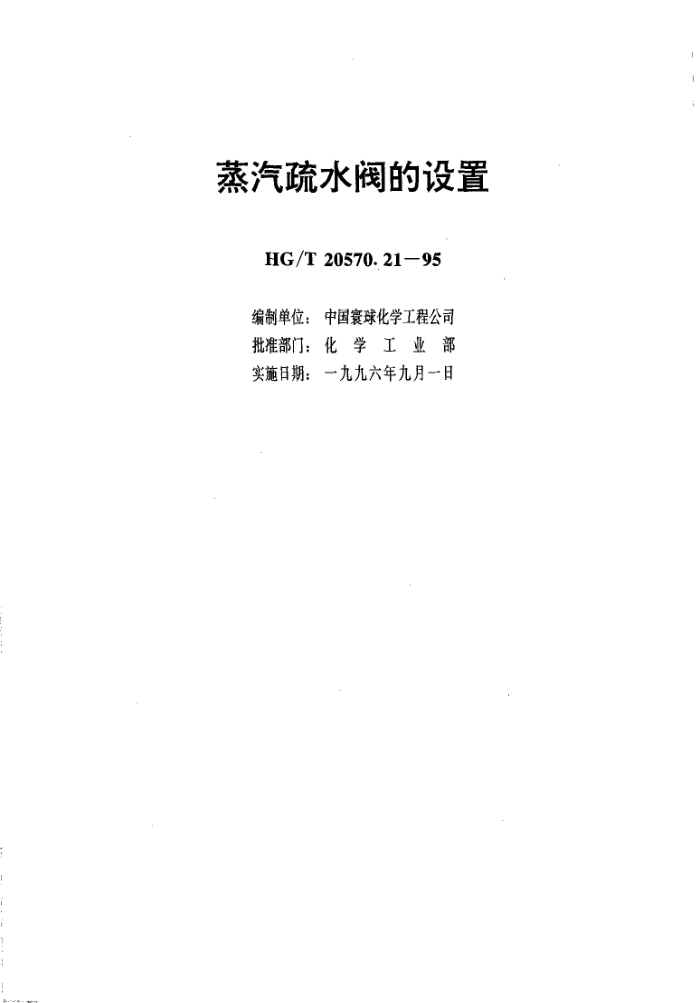

HGT 20570.21-1995 蒸汽疏水阀的设置
2 疏水阀的设置
下列各处均应设置疏水阀∶
2.0.1 饱和蒸汽管（包括用来伴热的蒸汽管）的末端或最低点。
2.0.2 长距离输送的蒸汽管的中途;对于饱和蒸汽的蒸汽管的每个补偿弯前或最低点;立管的下部。
2.0.3 蒸汽管上的减压阀和控制阀的阀前。
2.0.4 蒸汽管不经常流动的死端且又是最低点处，如公用物料站的蒸汽管的阀门前
2.0.5 蒸汽分水器、蒸汽分配罐或管、蒸汽减压增湿器的低点以及闪蒸罐的水位控制处。
2.0.6 蒸汽加热设备;夹套、盘管的凝结水出口。
2.0.7 经常处于热备用状态的设备和机泵;间断操作的设备和机泵以及现场备用的设备和机泵的进汽管的最低点。
2.0.8 其它需要疏水的场合。
3.0.1.1热动力型疏水阀
体积小重量轻，便于安装和维修，价格低廉，抗水击能力强，不易冻结。不适用于大排水量。阀的允许背压度不低于50%，其中脉冲式不低于25%。
（1）圆盘式疏水阀
结构简单，间断排水，有噪声.可排放接近饱和温度的凝水.过冷为6℃～8℃，有一定的漏汽量（大约 3%），能自动排气，耐水击。其背压不可超过最低入口压力的50%，最小工作压差为△P=0.05MPa。安装方位不受限制，需防冻时可出口向下垂直安装。
（2） 脉冲式疏水阀
结构简单，能连续排水，但有较大的漏汽量，允许背压度较低（25%）。
（3） 迷宫式或微孔式疏水阀
结构简单，能连续排水、排空气。微孔式适用于小排量，迷宫式适用于特大排量。但都不能适应压力流量变化较大的情况，而且要注意防止流道的阻塞和冲蚀。
3.0.1.2 热静力型疏水阀
