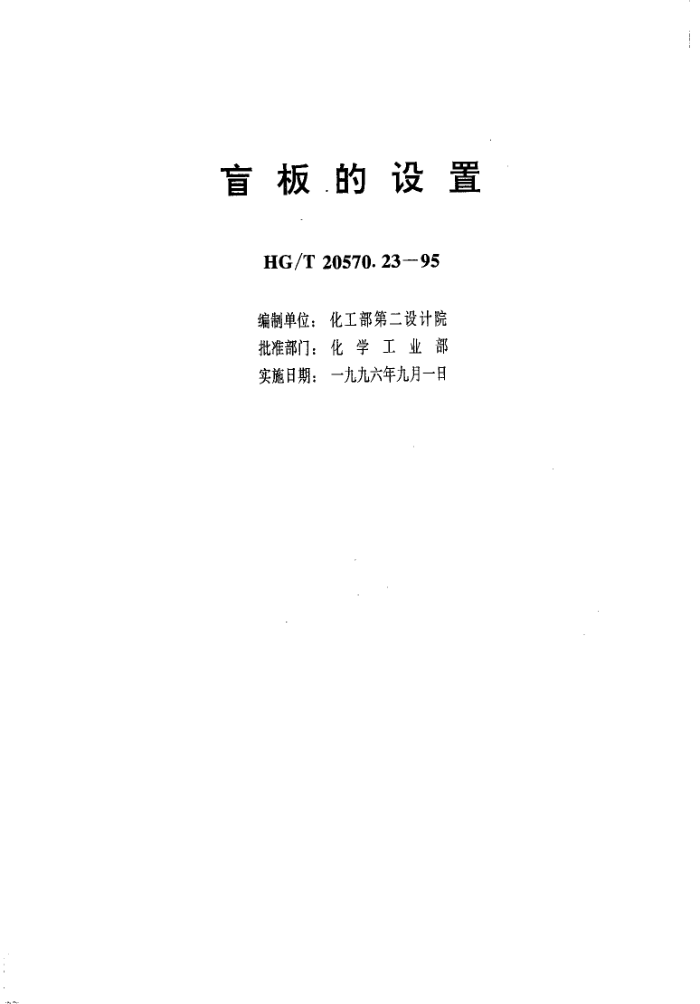

HGT 20570.23-1995 盲板的设置
1 盲板的分类及选用
1.0.1 盲板主要是用于将生产介质完全分离，防止由于切断阀关闭不严，影响生产，甚至造成事故。从外观上看，一般分为8字盲板、插板、以及垫环（插板和垫环互为盲通）。
1.0.2 盲板应设置在要求分离（切断）的部位，如设备接管口处、切断阀前后或两个法兰之间。通常推荐使用8字盲板;为打压、吹扫等一次性使用的部位亦可使用插板（圆形盲板）。
2 盲板的设置
2.0.1 需要设置盲板的部位
2.0.1.1 原始开车准备阶段，在进行管道的强度试验或严密性试验时，不能和所相连的设备（如透平、压缩机、气化炉、反应器等）同时进行的情况下，需在设备与管道的连接处设置盲板。
2.0.1.2 界区外连接到界区内的各种工艺物料管道，当装置停车时，若该管道仍在运行之中，在切断阀处设置盲板。
2.0.1.3 装置为多系列时，从界区外来的总管道分为若干分管道进入每一系列，在各分管道的切断阀处设置盲板。
2.0.1.4 装置要定期维修、检查或互相切换时，所涉及到的设备需完全隔离时，在切断阀处设置盲板。
2.0.1.5 充压管道、置换气管道（如氮气管道、压缩空气管道）工艺管道与设备相连时，在切断阀处设置盲板。
2.0.1.6 设备、管道的低点排净，若工艺介质需集中到统一的收集系统，在切断阀后设置盲板。
2.0.1.7 设备和管道的排气管、排液管、取样管在阀后应设置盲板或丝堵。无毒、无危害健康和非爆炸危险的物料除外。
2.0.1.8 装置分期建设时，有互相联系的管道在切断阀处设置盲板，以便后续工程施工。
2.0.1.9 装置正常生产时，需完全切断的一些辅助管道，一般也应设置盲板。
2.0.1.10 其他工艺要求需设置盲板的场合。
2.0.2 盲板设置举例
2.0.2.1 盲板在PI 图上表示的图形，按照行业标准《管道仪表流程图管道和管件的图形符号》（HG 20559.3-93）。
