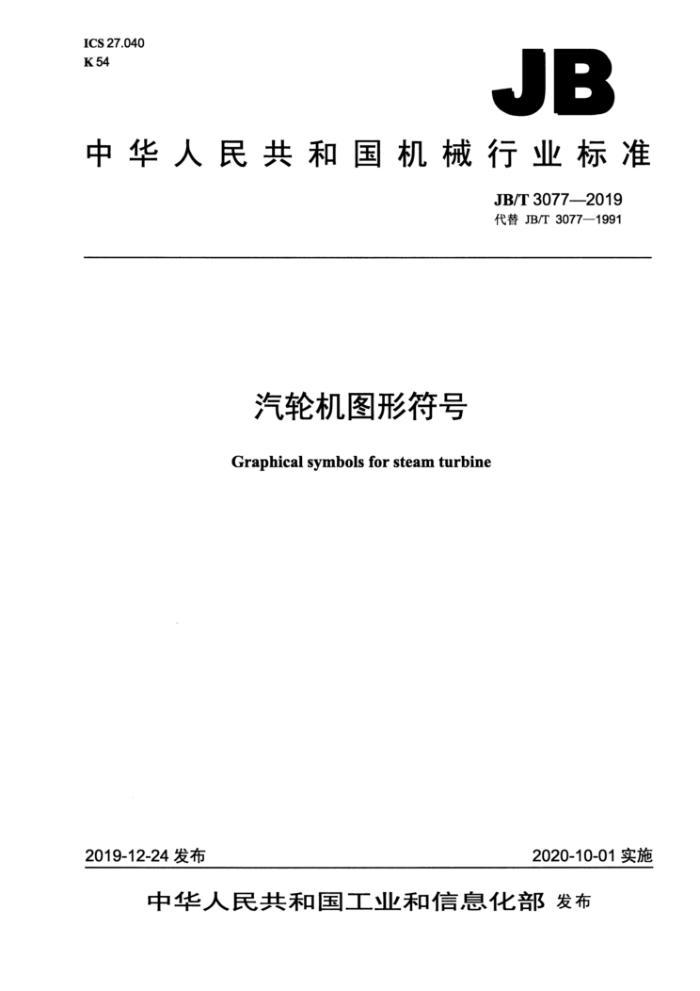

JB/T 3077-2019代替 JB/T 3077-1991
汽轮机图形符号
Graphical symbols for steam turbine
2020-10-01 实施
2019-12-24 发布
前 言
本标准按照 GB/T 1.1-2009 给出的规则起草。
本标准代替 JB/T 3077—1991《汽轮机图形符号》，与JB/T3077—1991相比主要技术变化如下∶
——增加了"基本符号"，对点、线、圆等符号的基本要素进行了定义（见3.1）;
——删除了"不调整抽汽管路""调整抽汽管路"和"凝汽管路"及其符号（见 1991 年版的表 1中序号 3、序号 4和序号6）;
——增加了"含油疏水管路"及其符号（见表2中序号 6）;
——删除了"主油泵进口油管路"及其符号（见1991 年版的表1中序号 13）;
——增加了"启动油管路""试验油管路""二次油管路""电子信号管路"和"介质流向"及其符号（见表2中序号 12～序号 16）;
——增加了"法兰盖"及其符号（见表 3中序号 4）;
——增加了"波纹膨胀节"及其符号（见表3中序号 12）;
——增加了"阀门与管路一般连接""窥视窗"及其符号（见表3中序号 14和序号 15）;
——删除了"滑片泵"及其符号（见 1991 年版的表 5中序号 9）;
——删除了"风机"及其符号（见 1991 年版的表5中序号 11）;
——删除了"半挠性联轴器"及其符号（见 1991年版的表5 中序号 19）;
——删除了"抽气器""主射汽抽气器"及其符号（见1991年版的表5中序号26 和序号 27）;
——删除了"带过热蒸汽冷却段和疏水冷却段的热交换器"（见 1991年版的表5 中序号 31）;
——删除了"蒸发器"及其符号（见 1991 年版的表5 中序号 35）;
——增加了"挠性联轴器"及其符号（见表6中序号15）;
——增加了"立式疏水扩容器"及其符号（见表6中序号 38）;
——增加了"阻性消声器""过滤器"及其符号（见表6中序号 40 和序号 41）;
——删除了"压力变送器""流量测量喷嘴""流量测量孔板""开关""热电阻"和"热电偶"（见1991年版的表6中序号 4～序号6、序号 8～序号 10）;
——增加了图形符号组合示例（见 3.8）;
——修改了常用仪表字母组合（见表 9，1991 年版的表7）。
本标准由中国机械工业联合会提出。
本标准由全国汽轮机标准化技术委员会（SAC/TC 172）归口。
