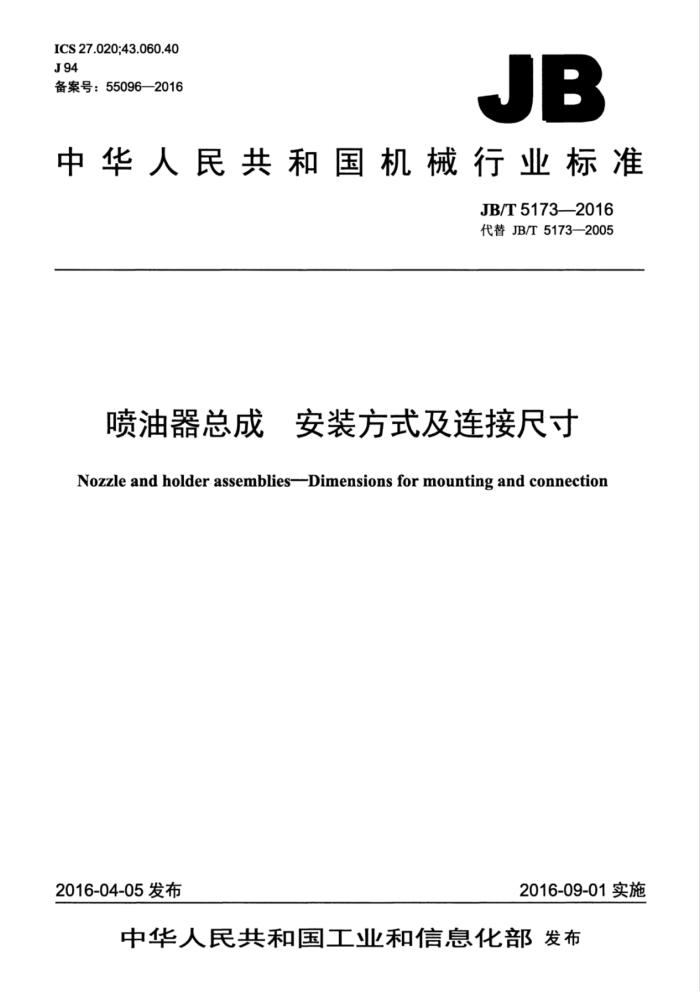

ICS27.020;43.060.40 J94 备案号：55096—2016
JB
中华人民共和国机械行业标准
JB/T5173—2016 代替JB/T5173—2005
喷油器总成 安装方式及连接尺寸
Nozzle and holder assembliesDimensions for mounting and connection
2016-04-05发布
2016-09-01实施
中华人民共和国工业和信息化部发布 JB/T5173—2016
目 次
前言
-
范围 2规范性引用文件 3符号.
安装方式及连接尺寸. 5 定位销位置及尺寸 6 其他
4
图1 法兰安装式喷油器总成安装方式（S型）图2压板安装式喷油器总成安装方式.. 图3 螺纹式（直接旋入）喷油器总成安装方式图4螺纹式（用连接螺套旋入）喷油器总成安装方式，图5S系列喷油器定位销位置及尺寸.. 图6P系列喷油器定位销位置及尺寸.. 图7系列喷油器定位销位置及尺寸
2
表1法兰安装式喷油器总成连接尺寸表2压板安装式喷油器总成连接尺寸. 表3螺纹式（直接旋入）喷油器总成连接尺寸表4螺纹式（用连接螺套旋入）喷油器总成连接尺寸
T JB/T5173—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T5173—2005《喷油器总成安装方式及连接尺寸》，与JB/T5173-2005相比主要
技术变化如下：
一将表1中F尺寸由“9mm~11mm改为9+05mm~11+05mm（见4.1，2005年版的4.1）；一在表1中A或B的尺寸值前增加了符号“（见4.1）：一将表1、表2、表4中αmx的角度由90°”改为“90°±1°"（见4.1、4.2和4.4，2005年版
的4.14.2和4.4）；一在表2中A或B的尺寸值前增加了符号“（见4.2）：一将图6中定位销孔的位置度要求由Φ0.07mm”改为“$0.06mmc见5.2，2005年版的5.2）；修改了图6和图7中A、C的基准标注方式（见5.2和5.3，-2005年版的5.2和5.3）；删除了5.4（2005年版的5.4）； -增加了第6章的要求（见第6章）。 本标准由中国机械工业联合会提出。 本标准由全国燃料喷射系统标准化技术委员会（SAC/TC396）归口。 本标准起草单位：中国第一汽车股份有限公司无锡油泵油嘴研究所。 本标准主要起草人：陈希颖、王东。王政、黄俊、唐立峰、袁竹林。 本标准所代替标准的历次版本发布情况为：
NJ237—1981: —JB/T51731991.JB/T5173-2005。
II JB/T5173—2016
喷油器总成安装方式及连接尺寸
1范围
本标准规定了中、小功率柴油机用安装T系列、S系列、P系列和J系列喷油嘴偶件的符号、安装方式及连接尺寸、定位销位置及尺寸。
本标准适用于中、小功率柴油机用安装T系列、S系列、P系列和J系列喷油嘴偶件的喷油器总成。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T5174喷油嘴偶件型式及连接尺寸
3符号
本文件图中字母所代表的含义： M- 进油管螺纹直径，单位为毫米（mm）； Mi- 一回油管螺钉螺纹直径，单位为毫米（mm）： M2- 与气缸盖连接的螺纹直径，单位为毫米（mm）：
安装长度，单位为毫米（mm）：与气缸盖相匹配的喷油器体外圆直径，单位为毫米（mm）：
L A
B 喷油嘴紧帽外径，单位为毫米（mm）。
4安装方式及连接尺寸
4.1法兰安装式喷油器总成安装方式及连接尺寸见图1和表1。
IH
M
H
M
1
H
T
H 21
轴针式 长型孔式图1 法兰安装式喷油器总成安装方式（S型）
孔式
1 JB/T5173—2016
单位为毫米
表1法兰安装式喷油器总成连接尺寸
L ±0.8
E
A或Ba $21 $25（d11)
M,
M
F
amax (°)
M12X1.5
从35mm开始推荐每5mm一档
9+05~11+.5 90±1
或 M14X1.5 ($26)b
M8x1
25±0.10
喷油器在缸盖上的导向，可用A或B。若用A则A>B：若用B，则B>A。 尺寸26尽量不采用。
4.2压板安装式喷油器总成安装方式及连接尺寸见图2和表2。
Mi
M
S1
轴针式
长型孔式
孔式
b)
a)
S型、T型，b）是a）的变型
L
T 3
一
10z
2
2
d)
c)
e) J型
P型
图2压板安装式喷油器总成安装方式
2 JB/T5173—2016
表2压板安装式喷油器总成连接尺寸
单位为毫米
L ±0.8
系列
M M12X1.5
Mi
A或B $21 $25(d11)
amax (o)
从35mm开始推荐每10mm一档
或 M14X1.5 M18X1.5
S
$26 $32 ($45)a
M8X1
90±1
从130mm开始推荐每20mm一档
或 (M22X1.5) a M12X1.5
T
或 M14X1.5 M12X1.5
从55mm开始推荐每10mm一档
M6
$17
R
M8×1
$21
J 尺寸M22×1.5和$45尽量不采用。
4.3螺纹式（直接旋入）喷油器总成安装方式及连接尺寸见图3和表3。
25 2
M
M2
70°
S09
M
M2
O
9
8
A
17.2
轴针式
长型孔式 a)
孔式
b)
c) P型（直接旋入）
S型（直接旋入）
图3 螺纹式（直接旋入）喷油器总成安装方式表3 螺纹式（直接旋入）喷油器总成连接尺寸
单位为毫米
L ±0.8
M,
系列
M2
M
B
从55mm开始
M8X1
推荐每10mm一档 M12X1.5
M27X1.5
S
或 M14X1.5
27 30
M24X2 M20X1.5
$20
b
P 4.4 螺纹式（用连接螺套旋入）喷油器总成安装方式及连接尺寸见图4和表4。 JB/T5173—2016
2
轴针式 S型（用连接螺套旋入》
孔式
长型孔式
图4 螺纹式（用连接螺套旋入）喷油器总成安装方式表45 螺纹式（用连接螺套旋入）喷油器总成连接尺寸
单位为毫米
L ±0.8
Cmax (°) 90±1
M
M, M8×1
M2 M30X1.5
从40mm开始推荐每10mm一档 M16X1.5
5定位销位置及尺寸
5.1S系列喷油器总成密封端面有定位销时，其尺寸如图5所示，该定位销位置及尺寸应与JB/T5174 中的图4喷油嘴定位销孔相对应。
10.16±0.07
[5.08
5.08
[R5.5]
R5.5
2Xp3T5*1.0 $0.07
10.16± ±0.07
进油孔位置
2X$3T5+1.0
2X3W5 *1.0 中0.07
中40.07M 1Z
45°
135]
进油孔位置
135
进油孔位置
A 2
销 3h8X8GB/T119.2-2000
$0.07
a)
b)
c)
图5S系列喷油器定位销位置及尺寸
5.2P系列喷油器总成密封端面有定位销时，其尺寸如图6所示，该定位销位置及尺寸应与JB/T5174 中的图5喷油嘴定位销孔相对应。
4
