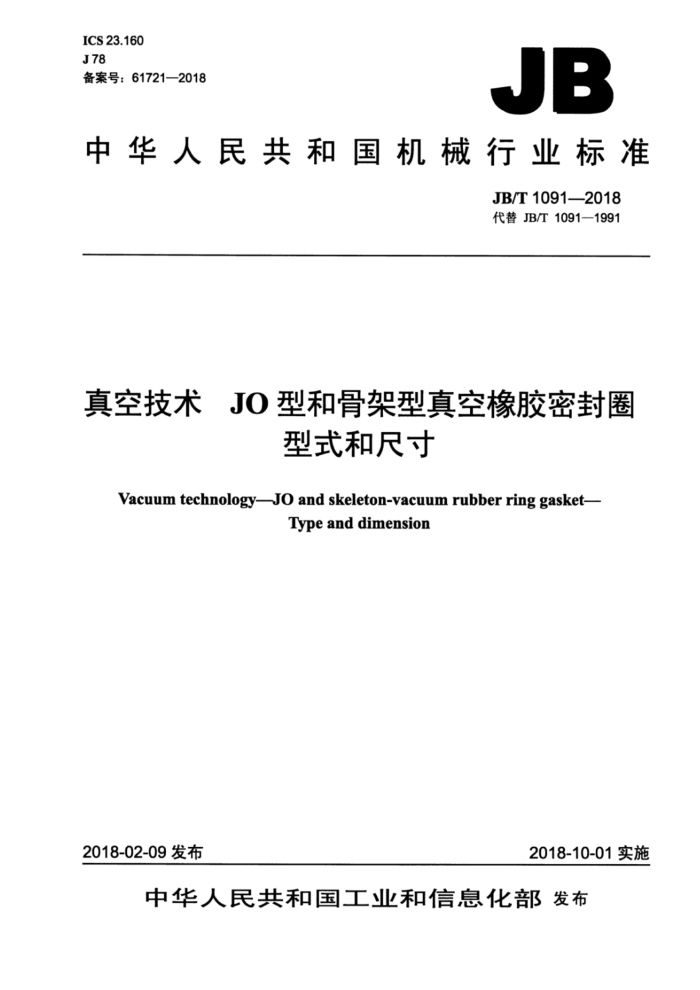

JB/T 1091-2018 代替 JB/T 1091-1991
真空技术JO型和骨架型真空橡胶密封圈型式和尺寸 Vacuum technology—JO and skeleton-vacuum rubber ring gasket-Type and dimension
2018-02-09发布
2018-10-01实施
前 言
本标准按照GB/T1.1—2009给出的规则起草。
本标准代替JB/T1091—1991《JO型和骨架型真空用橡胶密封圈型式及尺寸》，与JB/T1091-1991 相比主要技术变化如下∶
——提高了线速度和转速参数指标，量化并拓宽了工作温度的适用范围，
——增加了注的内容（见第1章，1991年版的第1章）;
——修改了规范性引用文件中的引用标准（见第2章，1991年版的第2章）;
——增加了对未注公差尺寸的极限偏差的要求（见3.1）;
——删除了JO型真空橡胶密封圈技术要求的内容（见1991年版的3.3）;
——骨架型真空橡胶密封圈尺寸表中，内径尺寸增加了7mm、9mm、220mm、240mm、250mm、260mm、280mm、300 mm、320mm、340mm、360mm、380 mm、400 mm、450mm、480mm 等15种规格，删除了14mm、17mm、52mm等3种规格，除了内径d=100mm以外，其余内径尺寸对应的外径和高度均做了修改（见表2，1991年版的表3）;—"外径公差"修改为"外径极限偏差"（见表3，1991年版的表4）;
——删除了骨架型真空橡胶密封圈标记示例中的代号PD（见1991年版的4.3）;
——删除了骨架型真空橡胶密封圈技术要求的内容（见1991年版的4.4）;
——修改了密封压套尺寸中公称直径分别为12mm、14mm时的4尺寸，修改了表注中对极限偏差的要求（见表A.2，1991年版的表A2）;
——JO型真空橡胶密封圈安装示例图中添加了油杯、零件序号及其说明（见图A.3，1991年版的图 A3）;
——修改了JO型真空橡胶密封圈安装示例中对真空室内表面各零件的表面粗糙度要求（见A.3.3，1991年版的图A3）;
——增加了附录B，清晰地表述了骨架型真空橡胶密封圈安装示例（见附录B）;
——修改了骨架型真空橡胶密封圈安装示例图中轴径d和孔径D的公差（见图B.1，1991年版的图3）;
——骨架型真空橡胶密封圈安装示例图中添加了油杯、零件序号及其说明（见图B.1，1991年版的图 3）;
——修改了骨架型真空橡胶密封圈安装示例中对真空室内表面各零件的表面粗糙度要求（见B.1.3，1991年版的图3）。
本标准由中国机械工业联合会提出。
本标准由全国真空技术标准化技术委员会（SAC/TC 18）归口。
