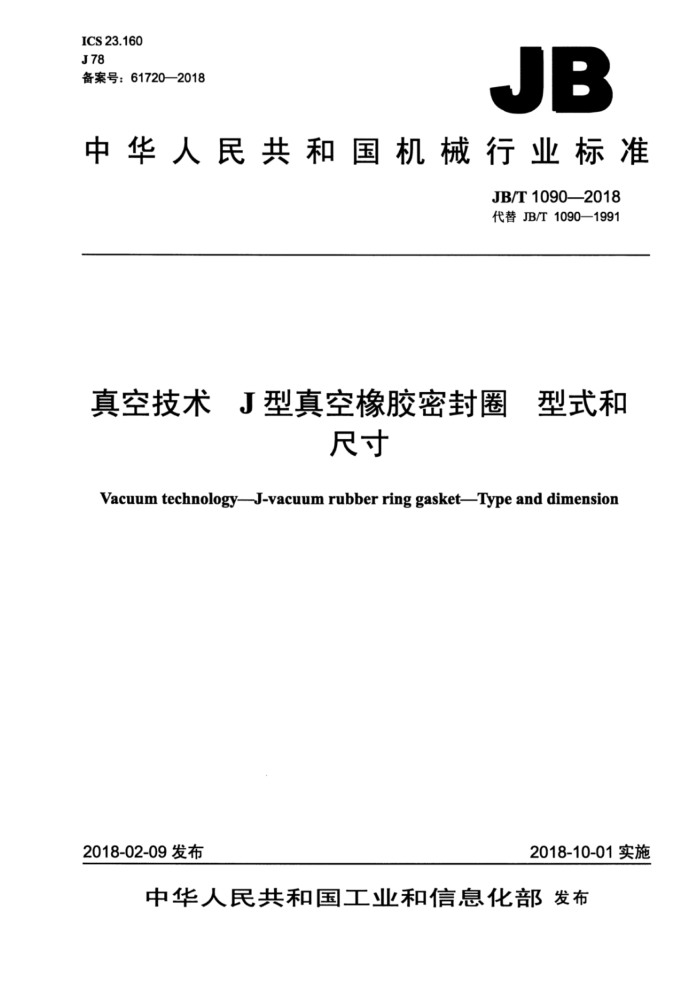

JB/T 1090—2018 代替 JB/T 1090—1991
真空技术J型真空橡胶密封圈型式和尺寸
Vacuum technologyJ-vacuum rubber ring gasket——Type and dimension
2018-10-01实施
2018-02-09发布
本标准按照GB/T 1.1—2009 给出的规则起草。
本标准代替JB/T1090—1991《型真空用橡胶密封圈型式及尺寸》，与JB/T 1090—199相比主要技术变化如下∶
——提高了线速度和转速参数指标，量化并拓宽了工作温度的适用范围，增加了注的内容（见第1章，1991年版的第1章）;
——增加了规范性引用文件（见第2章）;
——增加了对高度H的极限偏差的要求（见3.1）;
——修改了J型真空橡胶密封圈的尺寸中，直径d分别为60mm、65mm、70mm、75mm、80mm时所对应的d和H尺寸（见表1，1991年版的表1）;
——删除了有关技术要求方面的内容（见1991年版的第3章）;
——修改了密封压套尺寸中，公称直径d分别为60mm、65mm、70mm、75mm、80mm时对应的和H尺寸（见表A.1，1991年版的表A1）;
——删除了密封压套尺寸中总高H的极限偏差栏，提出了未注公差要求（见表A.1，1991年版的表Al）;
——修改了密封压套尺寸中公称直径d为14mm时对应的总高H，尺寸由5.8mm改为6.3mm（见表A.1，1991年版的表A1）;
——垫的型式中增加了高度H及其系列尺寸（见图A.2、表A.2，1991年版的图A.2、表A.2）;
——垫的型式中增加了30°斜面表面粗糙度Ra1.6μm的规定（见图A.2，1991年版的图A2）;
——修改了垫的尺寸中，公称直径d分别为60mm、65mm、70mm、75mm、80mm时对应的外径D尺寸（见表A.2，1991年版的表A2）;
——垫的尺寸中对应公称直径d为150mm时对应的外径D尺寸由169mm改为168mm，公称直径d为10mm～28mm时对应的倒角尺寸c由1mm调整为0.5mm（见表A2，1991年版的
表 A2）;
——密封圈安装示例图中增加了油杯、零件序号及其说明（见图A.3，1991年版的图A3）;
——密封圈安装示例中图注修改为标准条文，增加了有关表面粗糙度的范围要求（见A.3.2和A.3.3，1991年版的图 A3）。
本标准由中国机械工业联合会提出。
本标准由全国真空技术标准化技术委员会（SAC/TC18）归口。
