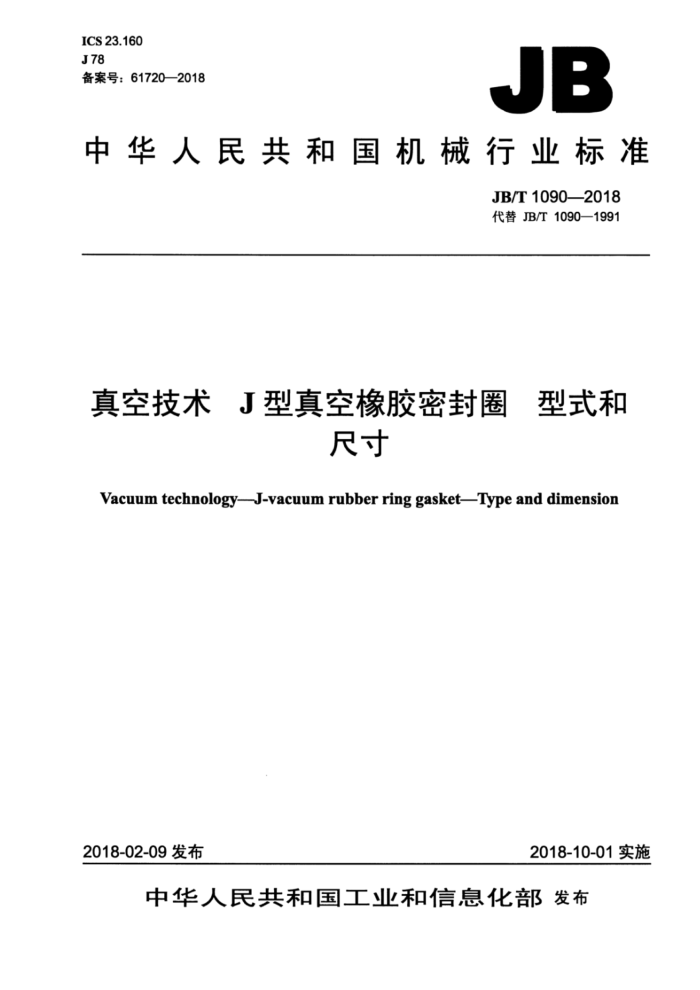

ICS 23.160 J78 备案号：61720—2018
JB
中华人民共和国机械行业标准
JB/T1090—2018 代替JB/T1090—1991
真空技术J型真空橡胶密封圈 型式和
尺寸
Vacuum technology-J-vacuum rubber ring gasketType and dimension
2018-10-01实施
2018-02-09发布
中华人民共和国工业和信息化部发布 JB/T1090—2018
目 次
前言范围
1
2规范性引用文件 3型式和尺寸附录A（资料性附录） J型真空橡胶密封圈附件及安装结构型式 A.1密封压套的型式和尺寸.. A.2垫的型式和尺寸. A.3密封圈的安装.. 参考文献
图1J型真空橡胶密封圈的型式图A.1 密封压套的型式图A.2 垫的型式。 图A.3 安装示例
表1J型真空橡胶密封圈的尺寸表A.1 密封压套的尺寸表A.2 垫的尺寸
二 JB/T1090—2018
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T1090—1991《J型真空用橡胶密封圈型式及尺寸》，与JB/T1090一1991相比主要
技术变化如下：
一提高了线速度和转速参数指标，量化并拓宽了工作温度的适用范围，增加了注的内容（见第1 章，1991年版的第1章）； -增加了规范性引用文件（见第2章）：增加了对高度H的极限偏差的要求（见3.1）；修改了J型真空橡胶密封圈的尺寸中，直径d分别为60mm65mm、70mm、75mm、80mm 时所对应的dz和H尺寸（见表1，1991年版的表1）一删除了有关技术要求方面的内容（见1991年版的第3章）；修改了密封压套尺寸中，公称直径d分别为60mm、65mm、70mm、75mm、80mm时对应的d2和H尺寸（见表A.1，1991年版的表A1；一删除了密封压套尺寸中总高H的极限偏差栏，提出了未注公差要求（见表A.1，1991年版的表A1); 修改了密封压套尺寸中公称直径d为14mm时对应的总高H，尺寸由5.8mm改为6.3mm（见表A.1，1991年版的表A1）；一垫的型式中增加了高度H1及其系列尺寸（见图A.2、表A.2，1991年版的图A.2、表A.2）；一垫的型式中增加了30°斜面表面粗糙度Ra1.6μum的规定（见图A.2，1991年版的图A2）；修改了垫的尺寸中，公称直径d分别为60mm、65mm、70mm、75mm、80mm时对应的外径D尺寸（见表A.2，1991年版的表A2）；一垫的尺寸中对应公称直径d为150mm时对应的外径D尺寸由169mm改为168mm，公称直
径d为10mm～28mm时对应的倒角尺寸c由1mm调整为0.5mm（见表A.2，1991年版的表A2); 一密封圈安装示例图中增加了油杯、零件序号及其说明（见图A.3，1991年版的图A3）；密封圈安装示例中图注修改为标准条文，增加了有关表面粗糙度的范围要求（见A.3.2和A.3.3， 1991年版的图A3）本标准由中国机械工业联合会提出。 本标准由全国真空技术标准化技术委员会（SAC/TC18）归口。 本标准起草单位：兰州真空设备有限责任公司、合肥智海光电技术有限公司、国家泵类产品质量检
验中心（山东）、沈阳真空技术研究所。
本标准主要起草人：李殿东、温发兰、梁新伟、于安民、杨红兵、刘磊、姜云峰、王玲玲。 本标准所代替标准的历次版本发布情况为：
JB1090—1967、JB1090—1983、JB/T1090—1991。
II JB/T1090—2018
真空技术J型真空橡胶密封圈 型式和尺寸
1范围
本标准规定了J型真空橡胶密封圈的型式和尺寸。 本标准适用于真空室内部压力高于1.0×104Pa外部为大气压力、线速度低于15m/s、转速低
于3500r/min、工作温度为-30℃～250℃的旋转运动真空机械设备的密封。
注：速度和工作温度均与J型真空橡胶密封圈的材料有关，使用时用户可根据需要与生产商协商确定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差
3型式和尺寸
3.1J型真空橡胶密封圈的型式如图1所示，尺寸见表1。表1中高度H的未注公差应符合GB/T 1804—2000中的c级。
d2
静工作面
动工作面
图1 J型真空橡胶密封圈的型式表1 J型真空橡胶密封圈的尺寸
单位为毫米
公称直径
di
d2D 极限偏差
5
d2 13 15 17 19
D 22 24 25 27
H
d 6 8 10 12 14 15
公称尺寸 极限偏差 5.5 7.5
公称尺寸 极限偏差
t0.3
4.2
±0.5
9.5 11.5 13 14
02
2
0.3 23 33 ± 0.7
4.9
24
34 JB/T1090—2018
表1 J型真空橡胶密封圈的尺寸（续）
单位为毫米
o
di
公称直径
d2D 极限偏差
D 35 38 40 42 44 48 52 54 56 66 72 76 82 90 95 100 105 112 116 122 130 144 154 165 175 190 200 220 240
H
d2 25 27
d 公称尺寸 极限偏差
公称尺寸极限偏差
15 17 19 21 23.5 26.5 28.5 30 33 38 43 48 53 58 63 68 73 78 82 87 97 106 116 126 136 145 155 175 195
16 18 20 22 25 28 30 32 35 40 45 50 55 60 65 70 75 80 85 90 100 110 120 130 140 150 160 180 200
4.9
2
03 29
5.4
±0.7
31 34 37 40 42 45 52 57 62 67 73 78 83 88 93 98 103 113 126 136 146 156 168 178 198 218
5.5 5.8 6.0
2.5
+0.6 0.2
+0.4 0.6
±0.8
7.0
3
±0.9
7.3
+0.5 0.9
8.6
±1.1
+0.6 -0.3
+0.6 1.2
9.7
4
±1.5
+0.7 1.5
10.6
3.2标记示例：
公称直径cd-50mm的J型真空橡胶密封圈，标记为：
J型密封圈 d50-JB/T1090
3.3 附件及安装结构型式参见附录A。
2 JB/T1090—2018
附录A （资料性附录）
J型真空橡胶密封医附件及安装结构型式
A.1密封压套的型式和尺寸
密封压套的型式如图A.1所示，尺寸见表A.1。
d2 d 30° 中
(H)
S
Ra1.6
H LqRa1.6
6
V 正
d2 dy D(d11)
Ra 6.3
V
图A.1密封压套的型式表A.1 密封压套的尺寸
单位为毫米
d~ d. ds d4 H H2 H H
公称直径
d2 13 15 17 19 23 24 25 27 29 31 34 37 40 42 45
D 22 24 25 27 33 34 35 38 40 42 44 48 52 54 56
d 6.5 8.5 11 13 15 16 17 19 21 23 26 29 31 33 36
极限偏差
d 6 8 10 12 14 15 16 18 20 22 25 28 30 32 35
20 21 23 2.5 31 32 33 36 38 40 42 46 50 52 54
5.9
0 0.10
4 2 3
5.8 6.3
2
7.3
0 0.12
5 3 3.5
7.6
3 JB/T1090—2018
表A.1 密封压套的尺寸（续）
单位为毫米
公称直径
di dz dy
d4 H H2 Hs H
d 41 46 51 56 61 66 71 76 81 86 91 101 112 122 132 142 152. 162 182 202
d2 52 57 62 67 73 78 83 88 93 98 103 113 126 136 146 156 168 178 198 218
D 66 72 76 82 90 95 100 105 112 116 122 130 144 154 165 175 190 200 220 240
极限偏差
d 40 45 50 55 60 65 70 75 80 85 90 100 110 120 130 140 150 160 180 200 注：dd4H、Hz-Hg、H的极限偏差宜按GB/T1804-2000中的c级执行。
64 70 74 80 88 93 98 103 109 114 119 127 141 151 162 172 187 197 217 237
0 -0.12
8.2
3.5
3
2
5
9.5
0
0.12
2.5 6 4 4.5
10
10.6
A.2 垫的型式和尺寸
垫的型式如图A.2所示，尺寸见表A.2
/RaT.6 V
H H
130°
45
di
D(d11)
Ra6.3
图A.2 垫的型式
4 JB/T1090—2018
表A.2垫的尺寸
单位为毫米
H
公称直径
D 13 15 17 19 23 24 25 27 29 31 34 37 40 42 45 52 57 62 67 73 78 83 88 93 98 103 113 126 136 146 156 168 178 198 218
Hi
di 6.5 8.5 11 13 15 16 17 19 21 23 26 29 31 33 36 41 46 51 56 61 66 71 76 81 86 91 101 112 122 132 142 152 162 182 202
c
d 6 8 10 12 14 15 16 18 20 22 25 28 30 32 35 40 45 50 55 60 65 70 75 80 85 90 100 110 120 130 140 150 160 180 200
公称尺寸
极限偏差
3
0.5
2
3.5
0 0.10
2.5
4
1.0
0 0.15
5
3
5
