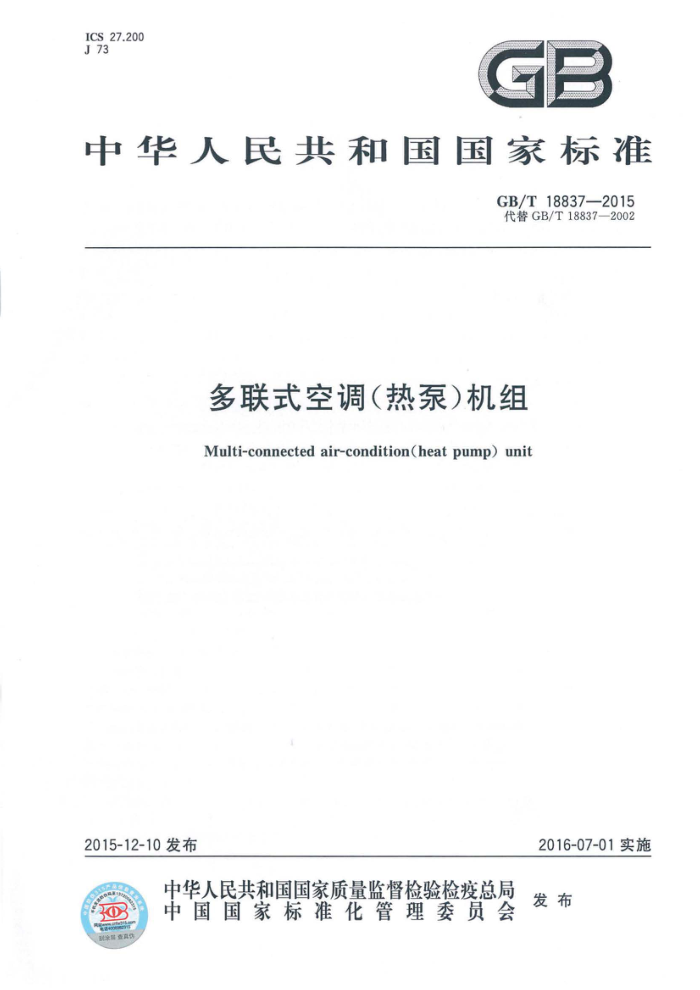

ICS 27.200
中华人民共和国国家标准
GB/T 18837—2015
代替GB/T 18837—2002
多联式空调(热泵)机组
Multi-connected air-condition(heat pump)unit
2015-12-10发布
2016-07-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布
GB/T 18837—2015
目次
前言 ………………………………………………………………………………………………………I
1 范围 ………………………………………………………………………………………………………1
2 规范性引用文件 ……………………………………………………………………………………………1
3 术语和定义 …………………………………………………………………………………………………1
4 型式、型号和基本参数………………………………………………………………………………………2
5 要求 ……………………………………………………………………………………………………………4
6 试验 ……………………………………………………………………………………………………………7
7 检验规则………………………………………………………………………………………………………11
8 标志、包装、运输和贮存………………………………………………………………………………………13
附录A(规范性附录) 水冷多联式空调(热泵)机组制冷综合部分负荷性能系数的试验和计算……15
附录 B(规范性附录) 风冷多联式空调(热泵)机组季节能源消耗的试验和计算 …………………16
附录C(规范性附录) 风冷多联式空调(热泵)机组制热性能试验规定………………………………39
附录 D(规范性附录) 多联式空调(热泵)机组待机功率的试验…………………………………………45
附录E(资料性附录) 热回收型多联式空调(热泵)机组热回收能力的试验…………………………46
附录 F(资料性附录) 多联式空调(热泵)机组长配管性能修正参数试验方法………………………47
附录G(资料性附录) 多联式空调(热泵)机组室内机名义制冷量标定试验方法……………………49
GB/T 18837—2015
多联式空调(热泵)机组
1 范围
本标准规定了多联式空调(热泵)机组(以下简称“机组”)的术语和定义、型式、型号和基本参数、要求、试验、检验规则、标志、包装、运输和贮存等。
本标准适用于使用GB/T7778规定的A1类制冷剂的多联式空调(热泵)机组。使用A2L类制冷剂的机组及双制冷循环系统和多制冷循环系统可参照本标准。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T191 包装储运图示标志
GB/T 2828.1计数抽样检验程序 第1部分：按接收质量限(AQL)检索的逐批检验抽样计划GB/T6388运输包装收发货标志GB/T7778制冷剂编号方法和安全性分类GB 9237 制冷与供热用机械制冷系统 安全要求GB/T13306 标牌
GB/T10870—2014 蒸气压缩循环冷水(热泵)机组性能试验方法GB/T 17758—2010单元式空气调节机
GB/T18430.1—2007 蒸气压缩循环冷水(热泵)机组 第1部分：工业或商业用及类似用途的冷水(热泵)机组
GB 25130单元式空气调节机 安全要求JB/T 7249 制冷设备 术语
3 术语和定义
JB/T7249和GB/T17758中界定的以及下列术语和定义适用于本文件。
3.1
多联式空调(热泵)机组multi-split air-condition(heat pump)unit
一台或数台室外机可连接数台不同或相同型式、容量的直接蒸发式室内机构成的单一制冷循环系统，它可以向一个或数个区域直接提供处理后的空气。
3.2
热回收型多联式空调(热泵)机组heat recovery multi-split air-condition(heat pump)unit
一种不同室内机能同时运行制热和制冷模式的机组。运行时，机组能够将正在运行制冷模式室内机的冷凝热回收，用于正在以制热模式运行的室内机。
3.3
室内机制冷(热)量cooling(heating)capacity of indoor machine在规定的制冷(热)能力试验条件下，室内机(单台)单位时间内从封闭空间、房间或区域排出(放出)
的热量，单位：W。
3.4
最大配置率 maximum ordonnance rate各室内机的名义制冷量之和与室外机组名义制冷量之和的比的最大值，单位：%。
3.5
最小配置率 minimum ordonnance rate
各室内机的名义制冷量之和与室外机组名义制冷量之和的比的最小值，单位：%。
3.6
室内机消耗功率consumed power of indoor machine在规定的制冷(热)能力试验条件，室内机(单台)运行时消耗的功率，单位：W。
3.7
制冷综合部分负荷性能系数[IPEV(C)]cooling integrated part load value
一个按附录A中所述方法试验和计算的、用于综合描述部分负荷制冷效率的性能指标，其值用W/W表示。
3.8
制冷季节能效比
seasonal energy efficiency ratio
SEER
在制冷季节中，机组进行制冷运行时从室内除去的热量总和与消耗的电量总和之比，按附录B中所述方法武验和计算的值，其值用W-h(W表
3.9
制热季节能效比heating seasonal petformance factor
HSPT
在制热季节中，机组进行制热运行时向室内送入的热量总和与消耗的电量总和之比，按附录B中所述方法式验和计算的值，其值用W·h?(W·h)表乐。
3.10
全年性能系数annual performance factorAPF
在制冷季节及制热季节中，机组进行制冷(热)运行时从室内除去的热量及向室内送人的热量总和与同一期间内消耗的电量总和之比，按附录B中所述方法试验和计算的值，其值用W·h/(W·h)表示。
3.11
待机模式standby mode
机组接通电源但处于非工作状态的模式，该模式是机组的最低能耗模式。在待机状态下，机组可随时监测来自遥控装置、内部传感器或类似装置的可使其进入工作状态的控制信号。
注：该模式下类似曲轴箱加热装置等保护器不工作。
4 型式、型号和基本参数
4.1型式
4.1.1 按功能分为：单冷型、热泵型、热回收型。
4.1.2按机组室内机的结构形式分为：落地式、壁挂式、吊顶式、嵌入式、暗装式、风管式。
4.1.3按冷凝器的冷却方式分为：水冷式、风冷式；其中水冷式机组按热源方式分为：水环式、地下水式、地表水式和地埋管式。
