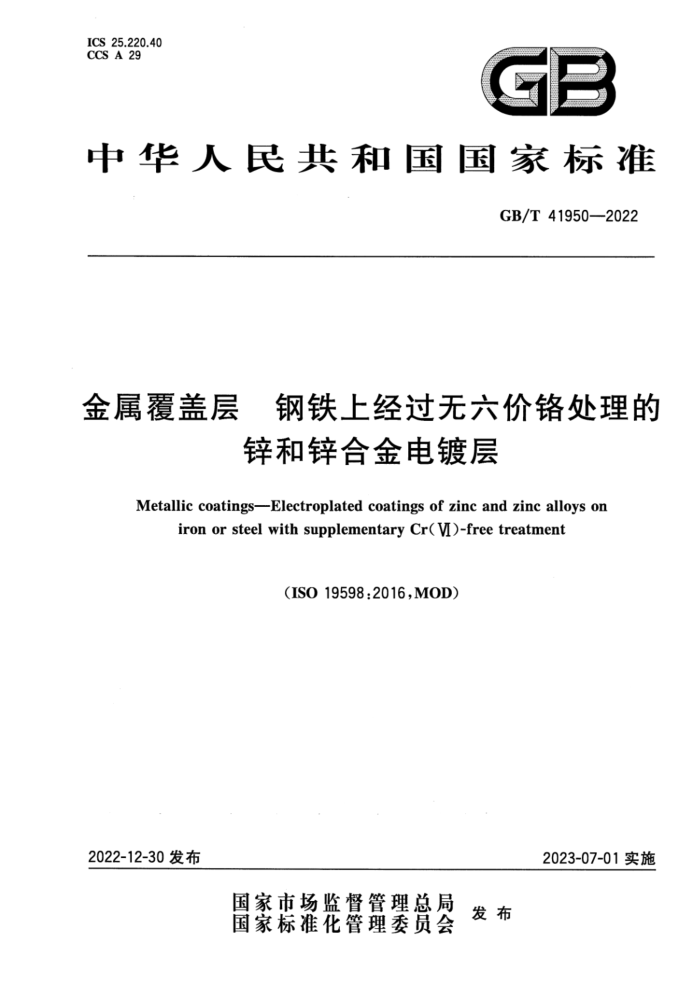

ICS 25.220.40
CCS A 29
GB
中华人民共和国国家标准
GB/T 41950—2022
金属覆盖层 钢铁上经过无六价铬处理的锌和锌合金电镀层
Metallic coatings—Electroplated coatings of zinc and zinc alloys oniron or steel with supplementary Cr(V)-free treatment
(ISO 19598:2016,MOD)
2022-12-30发布
2023-07-01实施
国家市场监督管理总局
发布国家标准化管理委员会
GB/T 41950—2022
目次
前言 ………………………………………………………………………………………………………I
引言 ………………………………………………………………………………………………………Ⅱ
1 范围……………………………………………………………………………………………………1
2 规范性引用文件 ……………………………………………………………………………………………1
3 术语和定义…………………………………………………………………………………………………1
4 标识 …………………………………………………………………………………………………………2
4.1 电镀层 …………………………………………………………………………………………………2
4.2 钝化 ………………………………………………………………………………………………………2
4.3 封闭层或表面涂膜 ………………………………………………………………………………………2
4.4 主要(功能)表面 ……………………………………………………………………………………3
4.5 标识示例 ………………………………………………………………………………………………3
5 需方向电镀方提供的资料 ……………………………………………………………………………3
6 基体材料 ……………………………………………………………………………………………………4
7 电镀处理 ……………………………………………………………………………………………………4
7.1 工艺控制和工艺流程 …………………………………………………………………………………4
7.2 滚镀和挂镀………………………………………………………………………………………4
7.3 镀后处理 ………………………………………………………………………………………………5
7.4 氢脆 …………………………………………………………………………………………………5
8 镀层和试验方法的要求 ………………………………………………………………………………6
8.1 厚度 ………………………………………………………………………………………………6
8.2 结合力 …………………………………………………………………………………………………8
8.3 无六价铬 ………………………………………………………………………………………………8
8.4 加速腐蚀试验 ……………………………………………………………………………………8
9 测试报告……………………………………………………………………………………………9
9.1 一般信息 ………………………………………………………………………………………9
9.2 抗拉强度大于或等于1000N/mm²材料上的镀层………………………………………………9
9.3 测试结果 ……………………………………………………………………………………………9
参考文献 …………………………………………………………………………………………………10
GB/T 41950-2022
金属覆盖层 钢铁上经过无六价铬处理的锌和锌合金电镀层
1 范围
本文件规定了钢铁表面无六价铬钝化处理的锌和锌合金电镀层体系的标识以及在规定的测试条件下要求达到的最低耐蚀性和最小镀层厚度。锌合金电镀层中含有镍或铁合金元素，分别被称为锌镍合金电镀层或锌铁合金电镀层。
本文件适用于钢铁表面无六价铬钝化处理的锌和锌合金电镀层。电镀层或镀层体系的主要目的是保护钢铁零部件免受腐蚀。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
ISO 2080金属及其他无机覆盖层 表面处理 术语(Metallic and other inorganic coatings—Surface treatment,metallic and other inorganic coatings—Vocabulary)
注：GB/T 3138—2015金属及其他无机覆盖层 表面处理 术语(ISO 2080:2008,IDT)
ISO 3497金属覆盖层 覆盖层厚度测量X射线光谱法(Metallic coatings-Measurement of
coating thickness—X-ray spectrometric methods)
注：GB/T 16921-2005金属覆盖层 覆盖层厚度测量X射线光谱法(ISO 3497:2000,DT)
ISO 3613:2021 金属及其他无机覆盖层 锌、镉、铝-锌合金和锌-铝合金的铬酸盐转化膜 试验
方法(Metallic and other inorganic coatings—Chromate conversion coatings on zinc, cadmium,alumin-
ium-zinc alloys and zinc-aluminium alloys—Test methods)
ISO 9227人造气氛腐蚀试验 盐雾试验(Corrosion tests in artificial atmospheres—Salt spraytests)
注：GB/T 10125-2021人造气氛腐蚀试验 盐雾试验(ISO 9227:2017,MOD)
ISO 9587金属和其他无机覆盖层 为减少氢脆危险的钢铁预处理(Metallic and other inorganiccoatings—Pretreatment of iron or steel to reduce the risk of hydrogen embrittlement)
注：GB/T 19349—2012金属和其他无机覆盖层 为减少氢脆危险的钢铁预处理(ISO 9587:2007,IDT)
ISO 9588金属和其他无机覆盖层 为减少氢脆危险的涂覆后钢铁的处理(Metallie and other in-organic coatings—Post-coating treatments of iron or steel to reduce the risk of hydrogen embrittle-ment)
注：GB/T 19350—2012金属和其他无机覆盖层 为减少氢脆危险的涂覆后钢铁的处理(ISO 9588:2007,IDT)
ISO 27830:2017金属及其他无机覆盖层 金属及无机覆盖层标识要求(Metallic and other inor-
ganic coatings—Guidelines for specifying metallic and inorganic coatings)注：ISO 27830:2017被引用的内容与ISO 27830:2008被引用的内容没有技术上的差异。
3术语和定义
ISO 2080界定的以及下列术语和定义适用于本文件。
