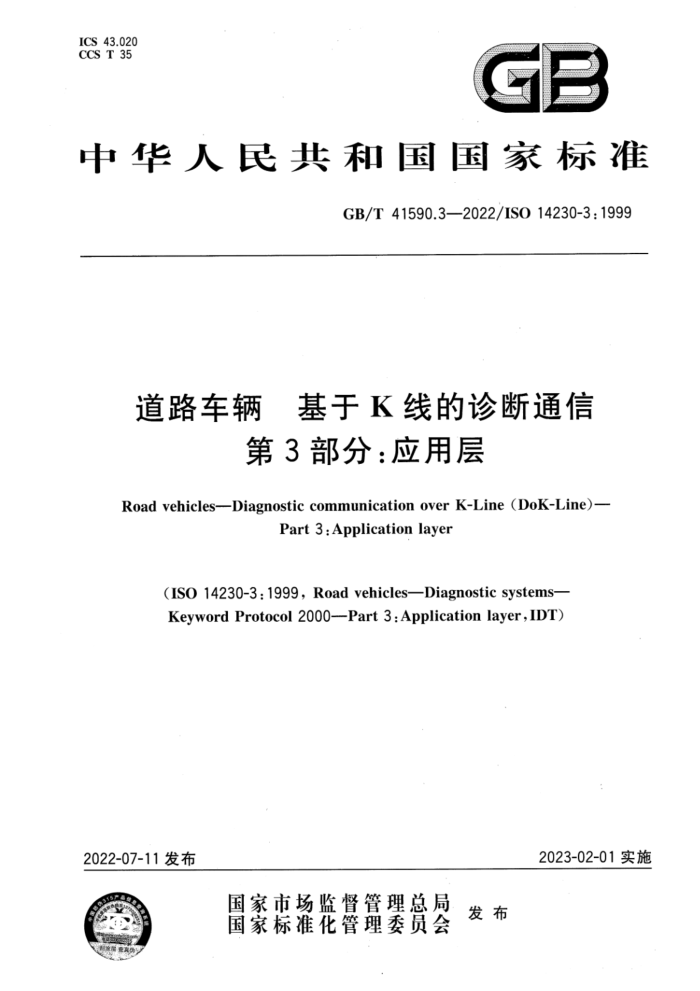

ICS 43.020 CCS T 35
中华人民共和国国家标准
GB/T 41590.3—2022/ISO 14230-3:1999
道路车辆 基于K线的诊断通信第3部分：应用层
Road vehicles—Diagnostic communication over K-Line(DoK-Line)—Part 3:Application layer
(ISO 14230-3:1999,Road vehicles—Diagnostic systems—Keyword Protocol 2000—Part 3:Application layer,IDT)
2023-02-01实施2022-07-11发布
国家市场监督管理总局
发 布
国家标准化管理委员会
道路车辆 基于K线的诊断通信第3部分：应用层
1 范围
本文件规定了基于K线的诊断通信数据链路的要求，一个或者多个车载ECU连接到外部测试设备以执行诊断功能。
本文件规定了ISO14229中描述的诊断服务的实施要求，它包括：——服务标识符的字节编码和十六进制值；——诊断服务请求参数和响应参数的字节编码；————标准参数的十六进制值。
本文件应用的车辆环境可能包括临时连接到车载诊断数据链路的单个测试设备，以及直接或间接连接的几个车载ECU，见图2。
车辆1
在本文件的建议范围内
在本文件的建议范围内Ecu Ecu
测试设备网关
测试设备Ecu FCU
有可能不在本文件的建议范围内
图2 车辆诊断结构
2 规范性引用文件
GB/T 41590.3—2022/ISO 14230-3:1999
车辆2
BCU
ECU ECU Bcu
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO 14229（所有部分） 道路车辆 统一的诊断服务（UDS）【Road vehicles—Unified diagnostic services(UDS)]
注：GB/T40822—2021 道路车辆 统一的诊断服务（ISO14229，MOD）
ISO14230-2 道路车辆 基于 K 线的诊断通信 第 2 部分：数据链路层【Road vehicles—Diagnostic communication over K-Line(DoKLine)——Part 2:Data link layer]
注：GB/T41590，2—2022 道路车辆 基于K线的诊断通信 第2部分：数据链路层（ISO14230-2：2016，IDT）ISO 15031-2 道路车辆 车辆和外部设备之间的排放相关诊断通信 第2部分：术语、定义、缩略语和首字母缩写的指南（Road vehicles—Communication between vehicle and external equipment for emissions-related diagnostics—Part 2:Guidance on terms,definitions,abbreviations and acronyms)
