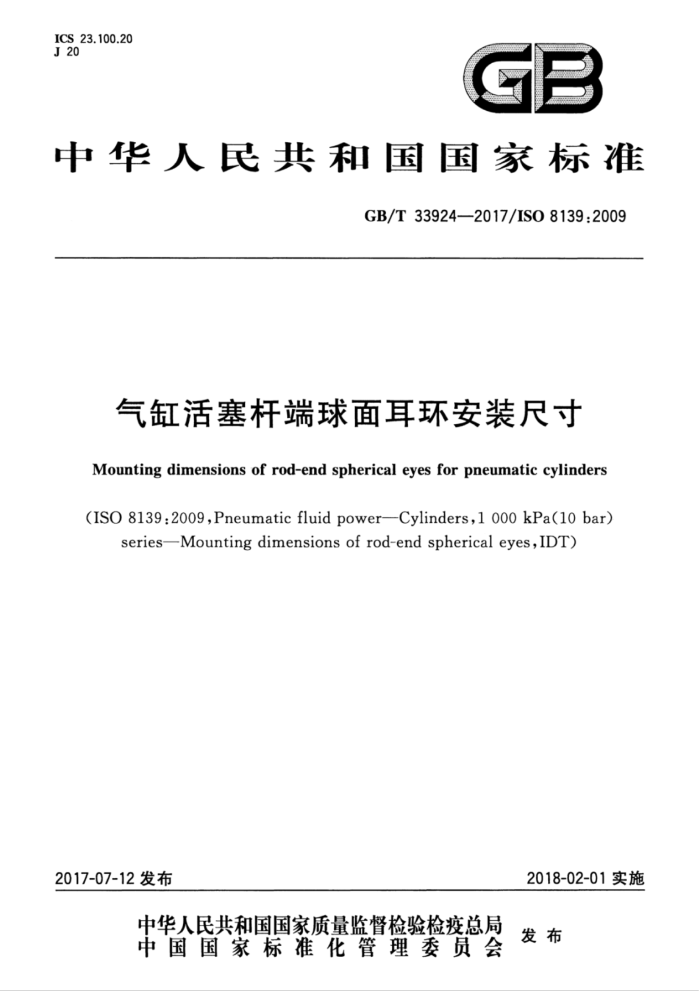

GB/T 33924-2017/ISO 8139:2009
气缸活塞杆端球面耳环安装尺寸
Mounting dimensions of rod-end spherical eyes for pneumatic cylinders (ISO 8139:2009,Pneumatic fluid power—Cylinders,1 000 kPa(10 bar) series—Mounting dimensions of rod-end spherical eyes,IDT)
2018-02-01 实施
2017-07-12 发布
前言
本标准按照 GB/T 1.1-2009 给出的规则起草。
本标准使用翻译法等同采用国际标准ISO8139;2009%气压传动 1000kPa（10 bar）系列缸 杆端球面耳环的安装尺寸》。
与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下∶
—GB/T8102—2008 缸内径8mm~25 mm的单杆气缸安装尺寸（ISO 6432;1985，IDT）
—GB/T 9094-2006 液压缸气缸安装尺寸和安装型式代号（ISO 6099，201，IDT）;
—GB/T 17446-2012 流体传动系统及元件 词汇（ISO 5598;2008，IDT）;
—GB/T 32336—2015 气动 带可拆卸安装件的缸径32 mm至 320 mm的气缸基本尺寸，安装尺寸和附件尺寸（ISO 15552;2004，IDT）;
—JB/T7377—2007 缸内径32～250 mm整体式安装单杆气缸 安装尺寸（ISO 6430192， IDT).
本标准做了下列编辑性修改∶
—将标准名称改为《气缸活塞杆端球面耳环安装尺寸》;
—修正国际标准的错误，将图1中 EN 的尺寸界线移至耳环球面端;
一将参考文献 ISO 286-2 的标准名称改为最新版。
本标准由中国机械工业联合会提出。
本标准由全国液压气动标准化技术委员会（SAC/TC 3）归口。
