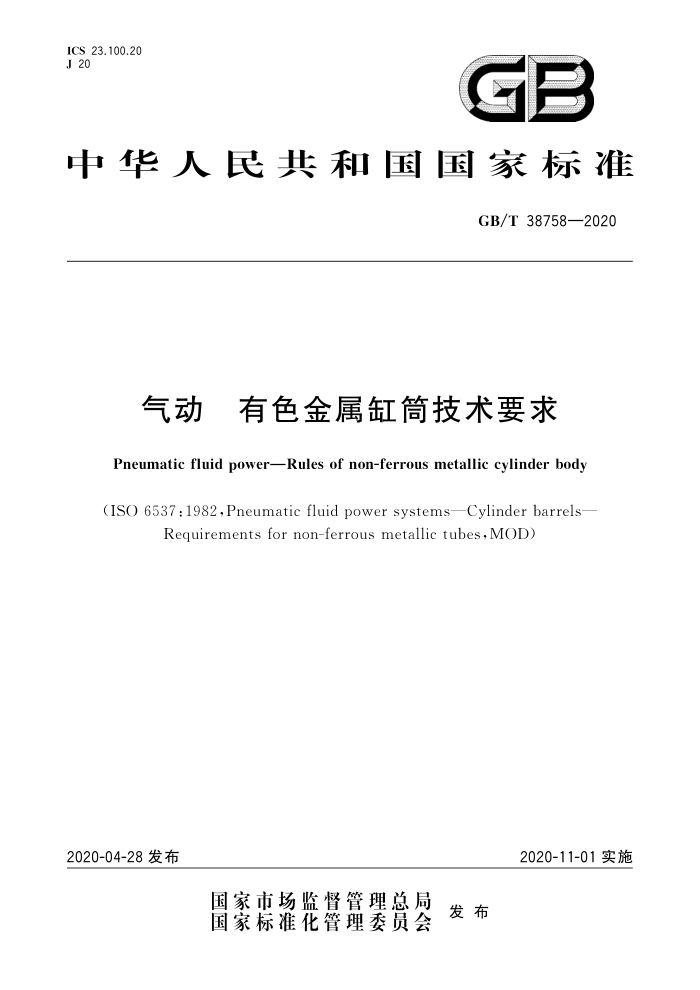

GB/T 38758-2020气动有色金属缸筒技术要求
Pneumatic fluid power—Rules of non-ferrous metallic cylinder body (ISO 6537:1982,Pneumatic fluid power systems—Cylinder barrels—Requirements for non-ferrous metallic tubes,MOD)
2020-11-01 实施
2020-04-28发布
目 次
前言 ………………………………………………………………………………………………………… 1
引言 ………………………………………………………………………………………………………… 1
1 范围 ……………………………………………………………………………………………………… 1
2 规范性引用文件 ………………………………………………………………………………………… 1
3 术语和定义 ……………………………………………………………………………………………… 1
4 符号 ……………………………………………………………………………………………………… 1
5 缸筒的制造 ……………………………………………………………………………………………… 2
6 压力 ……………………………………………………………………………………………………… 2
7 温度 ……………………………………………………………………………………………………… 2
8 公差 ……………………………………………………………………………………………………… 2
9 表面粗糙度 ……………………………………………………………………………………………… 4
10 防护和包装……………………………………………………………………………………………… 4
11 订货……………………………………………………………………………………………………… 4
12 标注说明(引用本标准)………………………………………………………………………………… 4
附录 A (规范性附录) 有色金属缸筒的内径尺寸和公差 ……………………………………………… 5
附录 B (规范性附录) 订货要求 ………………………………………………………………………… 7
本标准按照 GB/T1.
1—2009 给出的规则起草。
本标准使用重新起草法修改采用ISO6537:1982《气动 缸筒 对有色金属管的要求》。
本标准与ISO6537:1982的技术性差异及其原因如下:
——关于规范性引用文件,本标准做了具有技术性差异的调整,以适应我国的技术条件,调整的情
况集中反映在第2章“规范性引用文件”中,具体调整如下:
● 用修改采用国际标准的 GB/T1800.1代替ISO286-1(见8.1.1);
● 用等同采用国际标准的 GB/T17446代替ISO5598(见第3章);
● 增加了引用 GB/T1031(见9.1.1);
● 增加引用了 GB/T2346(见6.1);
● 删除了ISO6537:1982引用的ISO468(见ISO6537:1982的第4章和9.1.1);
● 删除了ISO6537:1982引用的ISO3322(见ISO6537:1982的6.1);
——修改了轮廓最大高度符号,按照 GB/T1031—2009的规定,将Rma 改为Rz(见第4章);
——将最高工作温度100 ℃提高为120 ℃,以适应当前技术要求(见第7章);
——为适应当前技术要求,提高精度要求,修改了内径公差等级(见8.1.1和附录 A 的表 A.1和表 A.2);
——将“保持外径公差”改为“调整外径公差”,因为内孔粗糙度和内径公差有相关要求,故根据需要应调整外径公差(见8.2.2);
——因为内孔直线度是重要的指标,将“直线度”改为“内孔直线度”,同时依据 GB/T11336—2004增加了直线度的测量方法(见8.3.1);
——适应当前技术要求,提高精度要求,修改了表面粗糙度数值(见表3);
——将“测试报告”改为“订货”,将原文的测试认证和标识说明统一为“订货”,同时修改并增加了要求,以适应当前技术要求(见第11章);
——增加推荐壁厚的使用说明,确保气缸在最小壁厚下的安全性(见表 A.1和表 A.2);
——修改了订货方法,增加了“缸筒外形要求”和“缸筒内孔粗糙度的要求”,以适应当前技术要求(见附录 B)。
为便于使用,本标准做了如下编辑性修改:
——将标准名称改为《气动 有色金属缸筒技术要求》。
本标准由中国机械工业联合会提出。
本标准由全国液压气动标准化技术委员会(SAC/TC3)归口。
