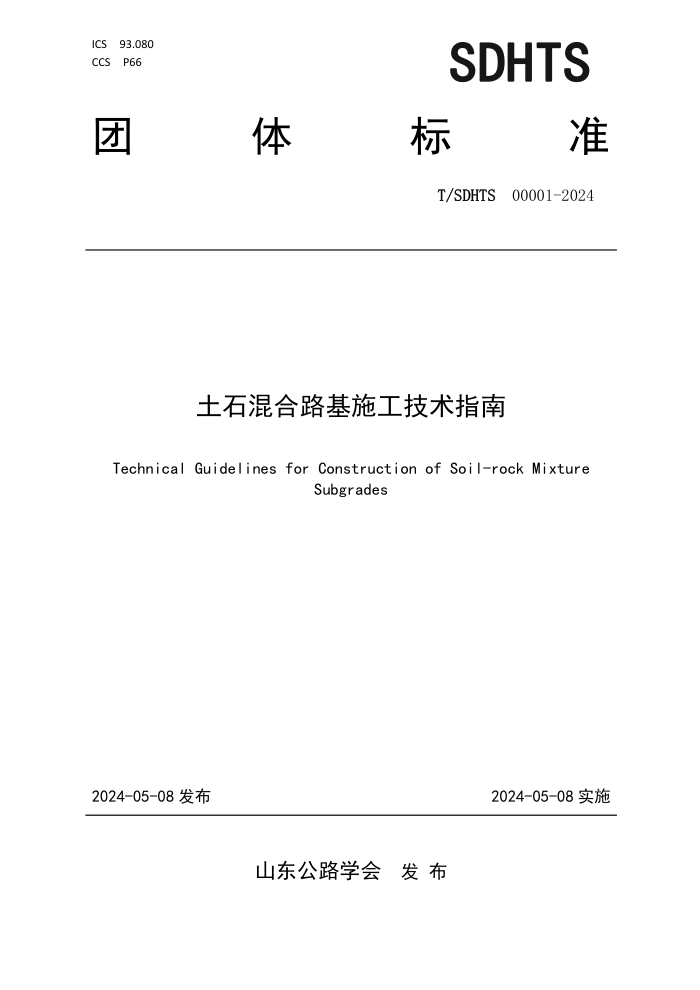

ICS 93.080 SDHTS
CCS P66
团
体 标 准
T/SDHTS 00001-2024
土石混合路基施工技术指南
Technical Guidelines for Construction of Soil-rock Mixture
Subgrades
2024-05-08 发布
2024-05-08 实施
山东公路学会 发 布
T/SDHTS 00001-2024
目
次
前言 .................................................................................. Ⅱ
1 范围 ................................................................................. 1
2 规范性引用文件 ....................................................................... 1
3 术语和定义 ........................................................................... 1
4 基本规定 ............................................................................. 2
5 施工准备 ............................................................................. 2
5.1 一般规定 ......................................................................... 2
5.2 机械配置 ......................................................................... 2
5.3 场地清理 ......................................................................... 3
6 土石混合路基施工 ..................................................................... 3
6.1 一般规定 ......................................................................... 3
6.2 填料开挖 ......................................................................... 3
6.3 试验路段 ......................................................................... 4
6.4 路基填筑施工 ..................................................................... 4
6.5 冲击碾压 ......................................................................... 6
7 检查验收 ............................................................................. 6
7.1 过程验收 ......................................................................... 6
7.2 完工验收 ......................................................................... 7
I
T/SDHTS 00001-2024
前
言
本文件按照 GB/T 1.1—2020《标准化工作导则第 1 部分：标准化文件的结构和起草规则》的规则
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由泰安市公路事业发展中心提出。
本文件由山东公路学会归口。
本文件起草单位：泰安市公路事业发展中心、泰安市泰山交通建设有限公司、泰安市泰山路桥建设
有限公司、泰安至诚公路工程监理咨询有限公司。
本文件主要起草人：任继仓、盛明乾、牛登文、王潍涛、任乐意、高洪坤、李向阳、刘涛、张健、
陈利利、刘国强、艾广建、马国庆、石洪刚、王宪文、黄翔宇、任广兵、黄可心、刘继法、李正强、韩
军、宁召民、毕玉峰、王有志、沈丽。
II
T/SDHTS 00001-2024
土石混合路基施工技术指南
1
范围
本文件提供了土石混合路基施工与检查验收的技术指导。
本文件适用于各级公路土石混合路基施工。
2
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JTG B01
公路工程技术标准
JTG C10
公路勘测规范
JTG D30
公路路基设计规范
JTG F80∕1
公路工程质量检验评定标准 第一册 土建工程
JTG F90
公路工程施工安全技术规范
JTG 3430
公路土工试验规程
JTG 3450
公路路基路面现场测试规程
JTG∕T 3610 公路路基施工技术规范
3 JTG∕T F20 公路路面基层施工技术细则
术语和定义
下列术语和定义适用于本文件。
3.1
土石混合填料
soil-rock mixture
土石混杂，粒径大于 40mm 碎石和卵石的石料含量占总质量 30%～70%，具有土石比例不稳定、无层
理性、非均匀性、非连续性特点，且可用作路基铺筑的填料，称为土石混合填料。
3.2
土石混合路基 Soil-rock mixture subgrade
1
T/SDHTS 00001-2024
利用土石混合填料经静压、振动碾压、冲击碾压等压实工艺填筑而成的满足公路标准要求的路基。
3.3
沉降差 Elevation settlement difference
按照规定的压实工艺，对土石混合路基同一点位碾压前后的高程进行测量，两次高程之差值即为沉
降差。
4 基本规定
4.1 土石混合路基应满足强度、稳定性和耐久性要求。
4.2 土石混合路基施工应遵守国家建设工程、安全生产、环保、土地、文物等有关法律法规，建立健
全保证体系，明确责任，制定措施，加强管理。
4.3 土石混合路基施工除应符合本文件的规定外，尚应符合国家和行业现行有关标准的规定。
5 施工准备
5.1 一般规定
5.1.1 路基开工前应调查开挖坡面不小于 50m 范围内的冲沟、不良地质等情况，完成施工期临时排水
总体规划、建设和施工测量、原状土及材料试验工作，按《公路路基施工技术规范》（JTG∕T 3610）
的有关规定实施。
5.1.2
土石混合路基施工所用的主要材料应满足表 1 要求。
表 1
土石混合路基施工主要材料及要求
序号 材料名称 要 求
1 土石混合填料 淤泥、耕土、冻土、膨胀性土以及有机物含量不得大于 8%，碎石 、卵石的粒径一般不 宜大于 200mm，且 CBR 值应符合设计及《公路路基施工技术规范》（JTG/T 3610）的 要求。
2 粘 土 包边防渗，土质应符合《公路路面基层施工技术细则》（JTG/T F20）的有关规定
3 风化砂(岩) 填缝细集料，应符合《公路路基施工技术规范》（JTG∕T 3610）的有关规定
4 石灰 Ⅲ级及以上，应符合《公路路面基层施工技术细则》（JTG/T F20）的有关规定
5 排水管 应符合设计要求
5.2
机械配置
5.2.1
土石混合路基一个施工路段的设备、仪器配备宜参考表 2。
2
T/SDHTS 00001-2024
表 2
设备、仪器配备参考一览表
序号 设备、仪器 规格型号 数量（台、套）
1 推土机 3 ,额定功率 220KW) TY220 (铲刀 6.5m 2 台
2 液压破碎锤 CAT320（额定功率 110KW） 6 台
3 挖掘机 3 ,额定功率 118KW） PC220（铲斗 1m 4 台
4 平地机 PY180 (铲刀 3.965mx 宽 0.65m ,额定功率 147KW ) 1 台
5 装载机 3 ,额定功率 162KW) ZL-50 (铲斗 3m 4 台
6 振动压路机 XSM220（激振力 50T，额定功率 128KW） 1 台
7 冲击压路机 25kJ，轮重 16t，额定功率 266kW 1 台
8 重型自卸卡车 35t 25 辆
9 洒水车 8t ,额定功率 192KW 2 辆
10 路拌设备 WR550 路拌机 1 台
11 GTS 测量仪 角度测量≤1″（0.3mgon） 1 套
距离测量：（1+2PPm*D）mm
12 水准仪 DSZ3 3 台
13 灌砂筒 150 型 2 套
14 电子计重秤 ACS-30 型 2 台
5.2.2
机械设备进场应实行准入制，设备仪器进行标定，手续齐全，满足适用、安全、环保等要求。
5.3
场地清理
5.3.1
路基用地范围及取土场内的旧结构物、垃圾、有机物残渣均应清除。
5.3.2
场地清理的表层耕植土宜集中堆放，供土地复耕和绿化使用。
5.3.3
场地清理完成后，应按设计要求和《公路路基施工技术规范》（JTG∕T 3610）的有关规定进行
填前碾压、验收。
6 土石混合路基施工
6.1 一般规定
6.1.1 土石混合路基施工，应根据不同的土石比例、岩石性质和设计断面，分层、分段填筑压实。
6.1.2 地表处理及土石混合填料均应满足设计及《公路路基施工技术规范》（JTG∕T 3610）要求。
6.2 填料开挖
3
T/SDHTS 00001-2024
6.2.1
开挖前应进行探坑取样、土工试验，符合表 1 要求的，可用作路基填筑的土石材料。
6.2.2
拟用作路基填料的土石材料应分类分层开挖使用，宜采用液压破碎锤开挖破解。路堑路段开挖
取料，应按《公路路基施工技术规范》（JTG∕T 3610）的有关规定执行。
6.2.3
采用破碎锤宜按下述方法开挖破解。
a)
纵向开槽。宜采用破碎锤和挖掘机配合，沿道路或取土场中轴线方向开挖一条约 4.0m 深×5.0m
宽的工作通道。
b)
工作通道两侧临空面大粒径岩石可利用破碎锤撬除，超粒径岩石应及时破解。
c)
比较完整且风化程度较低的超粒径岩石，可利用微爆破的方式破解，爆破要符合国家有关规定。
6.3
试验路段
6.3.1
土石混合路基施工前，应按《公路路基施工技术规范》的（JTG∕T 3610）的有关规定进行试验
路段施工，并编制试验路段总结报告。
6.3.2
试验路段每层填筑压实厚度宜控制在 35cm 以下，试验段长度不宜小于 200m，碾压后及时测定
沉降差，绘制压实遍数-沉降差曲线，确定压实工艺。
6.4
路基填筑施工
6.4.1
土石混合路基填筑施工工艺流程见图 1。
6.4.2
路基填筑施工要点。
a)
土石混合路基施工应由低处向高处分层铺筑、碾压。
b)
路基填前处理合格后，宜铺筑宽度不小于 30cm 的粘土包边，见图 2。
图 2 路基填筑横断面示意图
c)
土石混合料宜级配均匀，车辆应按照划好的方格后退卸料，宜用挖掘机大致整平，较大粒径石料
宜再次破解或剔除。
d)
宜采用推土机对风化砂（岩）等细料滚填粗平，大粒径石料宜分布均匀、间隙填满细料，且松铺
厚度应不大于试验松铺厚度。
4
T/SDHTS 00001-2024
图 1 土石混合路基填筑施工工艺流程
e)
宜采用平地机精平，光轮压路机静压 1～2 遍后，振动压路机碾压至试验路段确定的碾压遍数且
无明显轮迹时，验收合格后进行下一层填筑施工。
f)
每填筑 3～4 层宜采用大功率重型冲击压路机满压 1 遍补强。
g)
土石混合路堤填筑压实，应严格控制分层填筑压实厚度、填料质量及压实工艺，同一填筑层内应
5
T/SDHTS 00001-2024
采用同一种填料，不得混填。石料强度大于 20Mpa 且粒径超过压实层厚 2/3 的石块应清除，粒
径超过压实层厚的软质岩石（强度小于 15Mpa）应予以打碎。
h)
严格按照设计做好路基防排水。施工过程中，路基填筑高于原地面后，路基顶部应设置截水埂，
宜每间隔 50m 设置 1 处临时泄水槽，临时泄水槽可采用砖砌，水泥砂浆抹面。
6.5
冲击碾压
6.5.1
冲击压路机最大瞬间冲击功应不小于 25kJ，轮重不小于 16t，动力不小于 266kW，行走速度以
10 km/h～12km/h 为宜。
6.5.2
应在施工场地两端设置转弯场地，并设立易于机械手辨识的冲压行驶路线临时标志。施工场地
宽度大于冲击压路机转弯半径 4 倍时，宜以施工中心线对称将场地分成两半，按图 3 方式冲压行驶；
施工场地宽度小于冲击压路机转弯半径 4 倍时，宜按图 4 方式冲压行驶。
图 3 宽路基冲压行驶路线 图 4 窄路基冲压行驶路线
6.5.3
冲压过程中，应及时洒水，当填料含水量较低时，宜于前一天洒水湿润。工作面起伏较大时，
应整平及静压后，再继续冲压；如发现“弹簧”现象，应将“弹簧”土予以挖除、换填等处理。
6.5.4 冲击压实应满压、均匀，冲压后的路基表面应密实、横向轮迹清晰、有序。
7 检查验收
7.1 过程验收
7.1.1 土石混合填筑层应表面平整，路拱适当，排水良好，石料空隙细集料嵌压稳定，填筑层厚度等
应符合试验路段确定的参数要求。
7.1.2
土石混合填筑层边部粘土包边应密实、平整、顺适，宽度符合要求。
7.1.3
土石混合填筑层应按《公路工程质量检验评定标准 第一册 土建工程》(JTG F80∕1) 的有关规
定对沉降差、纵断高程、中线偏位、宽度、横坡等指标进行实测验收。
6
T/SDHTS 00001-2024
7.2
完工验收
7.2.1
土石混合路堤及相应路床达到设计要求，实测项目(空隙率不需要检测）和外观质量应符合《公
路工程质量检验评定标准 第一册 土建工程》（JTG F80∕1）的有关规定。
7
