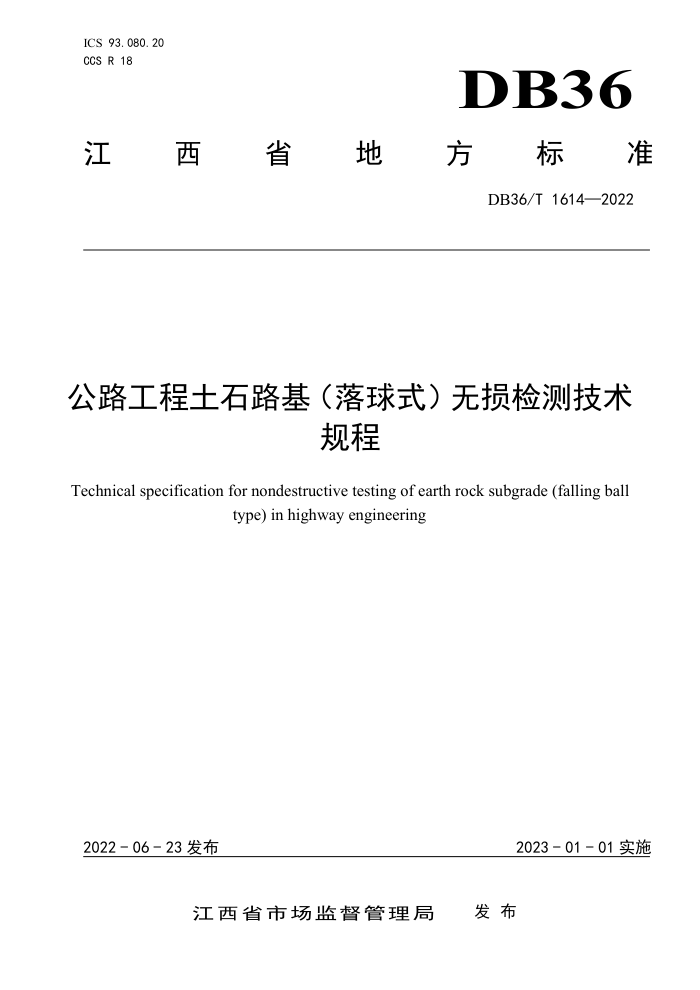

ICS 93.080.20 CCS R 18
DB36
江西省地 方 标准
DB36/T16142022
公路工程土石路基（落球式）无损检测技术
规程
Technical specification for nondestructive testing of earth rock subgrade (falling ball
type) in highway engineering
2023-01-01实施
2022-06-23发布
发布
江西省市场监督管理局 DB36/T 16142022
目 次
前 言
II
范围 2 规范性引用文件 3 术语和定义 4 基本要求， 5 原位检测 6 数据处理和结果评定
1
Y
检测报告附录A （资料性）落球式岩土力学特性测试仪设备构成.：附录 B （资料性）土石路基质量快速无损检测现场记录表
7
+ 6 DB36/T 1614—2022
前言
本文件按照GB/T1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起
草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任，本文件由江西省交通运输厅提出并归口。 本文件起草单位：江西交通职业技术学院、江西交苑公路工程试验检测中心、四川升拓检测技术股
份有限公司、江西省交通科学研究院有限公司、上海先行建设监理有限公司、江西道桥教育科技有限公司。
本文件主要起草人员：邓超、温永华、吴琼、张远军、伍建强、李仙仙、莫海云、宋喻、裴丽娜、 王立军、涂肤颖、刘令令、刘建忠、王慧君、魏小红、潘鹏、彭志云、胡胜荣。
II DB36/T16142022
公路工程士石路基（落球式）无损检测技术规程
1范围
本文件规定了土石路基无损检测的范围、规范性引用文件、术语和定义、符号和缩写、基本要求、 原位检测、数据处理和结果评定、检测报告以及规程附录。
本文件适用于公路土石路基回弹模量落球法无损检测。
规范性引用文件
L
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JTGD30公路路基设计规范 JTGD40 公路水泥混凝土路面设计规范 JTG D50 公路沥青路面设计规范 JJG151落球式回弹模量测试仪检定规程 JTG3450 公路路基路面现场测试规程
3 ：术语和定义
以下术语和定义适用于本文件。
3. 1
回弹模量Resilientmodulus 路基、路面及筑路材料在荷载作用下产生的应力与其相应的回弹应变的比值，以MPa计。
3. 2
落球检测技术 Falling ball test method 以赫兹碰撞理论为基础，自由落下的刚性球体与待检对象的发生碰撞，通过测量碰撞过程时间，来
计算待检对象变形特性的检测技术。
3. 3
原位检测 JInsitutesting 在土石路基原来所处的位置上或基本上在原位状态和应力条件下进行的检测，
4基本要求
4.1一般规定
1
