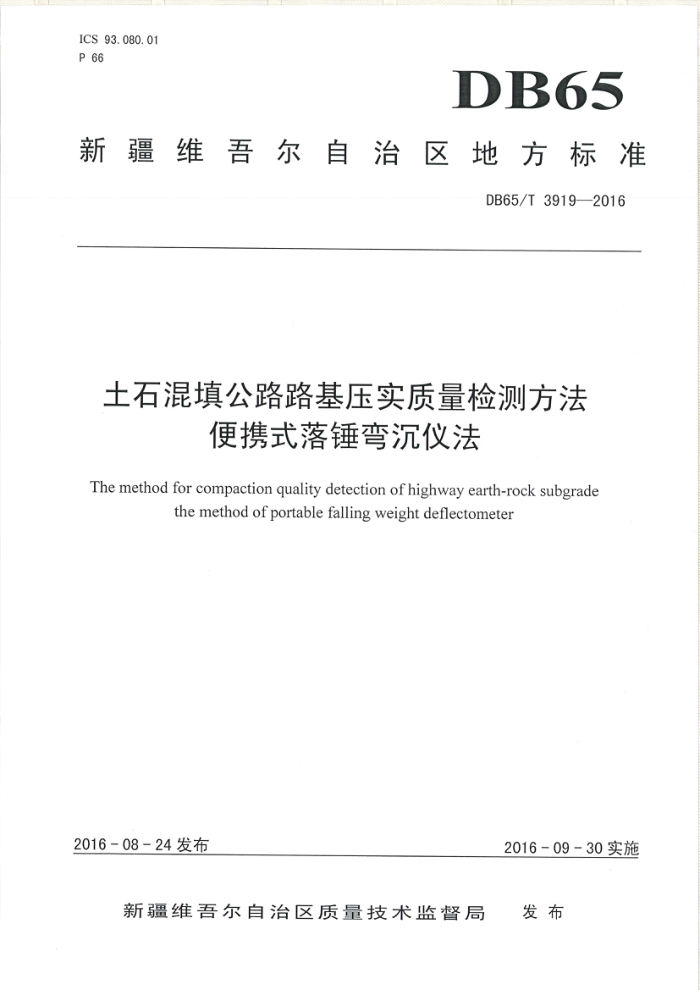

ICS 93.080.01 P 66
DB65
新疆维吾尔自治区地方标准
DB65/T3919—2016
土石混填公路路基压实质量检测方法
便携式落锤弯沉仪法
The method for compaction quality detection of highway earth-rock subgrade
the method of portable falling weight deflectometer
2016-08-24发布
2016-09-30实施
新疆维吾尔自治区质量技术监督局 发布 DB65/T3919—2016
目 次
前言范围
II
1
2 规范性引用文件 3术语和符号 4检测设备 4.1一般规定 4.2检测设备与原理 5现场检测 5.1一般规定 5.2检测流程 6质量控制 6.1Eva基准值. 6.2压实质量评定方法 6.3可疑值的处理 7压实质量报告附录A（规范性附录） PFWD技术参数附录B（资料性附录） tα/n取值对照表附录C（资料性附录） 格拉布斯临界值的确定附录D（资料性附录） 现场路基Evd压实质量检测记录表附录E（资料性附录） 路基压实度校核法质量评定记录表
6
8
9
10 DB65/T3919—2016
前言
本标准按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》的规则起草。 本标准由新疆维吾尔自治区交通运输工程质量监督局提出。 本标准由新疆维吾尔自治区交通运输厅归口。 本标准起草单位：新疆维吾尔自治区交通运输工程质量监督局、长安大学。 本标准主要起草人：陈建壮、郝培文、赵东歌、徐金枝、张永红、李亮、秦新栋、羊弘钊、蔡东坡、
任国伟、张航、常睿、张子木、程晓明。
II DB65/T3919—2016
土石混填公路路基压实质量检测方法便携式落锤弯沉仪法
1范围
本标准规定了利用PFWD检测土石混填路基压实质量的术语和符号、检测设备、现场检测、质量控制
和压实质量报告的要求。
本标准适用于不同等级公路最大粒径不超过100mm的土石混填路基压实质量的检测与评定。本标准不适用于施工质量的交竣工验收与仲裁。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
公路工程集料试验规程公路路基路面现场测试规程
JTG E42-2005 JTG E60 JTGF80/1-2004 公路工程质量检验评定标准第一册土建工程
3术语和符号
3.1术语
下列术语适用于本文件。 3. 1. 1
土石混填路基earth-rocksubgrade 粘粉粒含量小于5%，粒径大于4.75mm的石料含量占总质量30%～70%的土石混合材料修筑的路基。
3. 1. 2
压实度degreeofcompaction 筑路材料压实后的于密度与标准最大于密度之比，
3.1. 3
动态回弹模量值dynamicelasticmodulus 在瞬时动态荷载作用下，动态应力与回弹或可恢复变形的比值。
3.1. 4
动态回弹模量基准值thestandardvalueofdynamicelasticmodulus 在路基填筑碾压中，对应于某一料源、某一压实区的动态回弹模量值。
3.1. 5
1 DB65/T3919—2016
压实质量compactionquality 路基填筑碾压过程中，表征碾压层压实的指标达到所规定的程度。
3. 1. 6
压实均匀性compactionuniformity 路基填筑碾压过程中，碾压面上各部分压实状态分布的一致性。
3.1. 7
压实稳定性compactionstability 路基填筑碾压过程中，在振动压路机振动压实工艺参数一定的情况下，路基压实状态随碾压遍数变
化的性质。 3.1. 8
便携式落锤弯沉仪portablefallingweightdeflectometer（PFWD）在冲击荷载作用下，承载板与路基表面产生竖向位移，便携式落锤弯沉仪通过内部传感器和软件将
其转化为路基的动态回弹模量，进而检测路基的压实质量。 3.2符号
下列符号适用于本文件。 dx土石混填中石料的最大粒径，单位为（mm）；
与规范要求某一压实度相对应的Ew基准值，单位为（MPa）；
Ewdo
-
Ewd 一—动态回弹模量，单位为（MPa）： K 一压实度，单位为（%）； Ps 一粒径大于4.75mm的质量占土石混填总质量的百分含量，单位为（%）。
4检测设备
4.1一般规定 4.1.1PFWD设备应每年进行1次校准，对设备的加载装置进行校核，测定落锤质量和最大冲击力是否与相关技术指标一致。技术指标见附录A。 4.1.2采用PFWD检测土石混填路基压实质量时，应符合下列要求：
a) PFWD具备对所反馈的数据进行自动记录、存储、输出的功能； b) PFWD的导向杆光滑、平直：落锤脱钩装置的挂锤可靠、脱钩灵活 c) 首次使用PFWD检测土石混填路基压实质量前，应对比仪器厂家的技术参数表对PFWD仪器的相
关技术参数进行测试，符合规定后方可使用，并在路基压实质量检测报告后附PFWD的型号及技术参数表：
d) 测试时，操作杆必须垂直于承载板，并保证平行试验的落高、冲击能量一致。因操作不当测得
的数据不得采用，应重新测试； e） 使用PFWD时，双手抬起落锤直到拇指可以压到控制擎，然后慢慢抬高落锤直到将其锁定到控
制擎。为避免事故，落锤处于导杆顶部时，导杆的移动及测试时必须小心以防止落锤的意外释放。
4.2检测设备与原理
