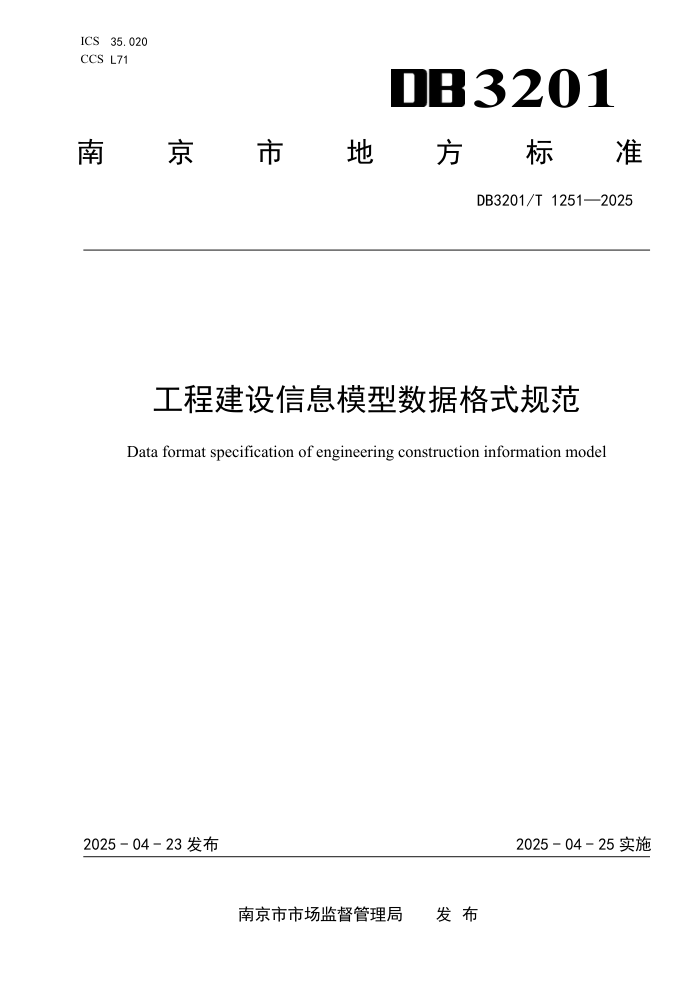

ICS 35.020 3201
CCS L71
南
京 市 地 方 标 准
DB3201/T 1251—2025
工程建设信息模型数据格式规范
Data format specification of engineering construction information model
2025 - 04 - 23 发布
2025 - 04 - 25 实施
南京市市场监督管理局 发 布
DB3201/T 1251—2025
目
次
前言 .................................................................................. II
1 范围 ................................................................................ 1
2 规范性引用文件 ...................................................................... 1
3 术语和定义 .......................................................................... 1
4 缩略语 .............................................................................. 2
5 基本规定 ............................................................................ 2
6 组织结构 ............................................................................ 2
7 文件存储格式 ........................................................................ 3
附录 A（资料性） 规划报建数据示例 ......................................................9
附录 B（资料性） 施工图报建数据示例 ...................................................13
附录 C（资料性） 构件分类示例 .........................................................16
附录 D（资料性） 规划报建业务信息表 ...................................................19
参考文献 .............................................................................. 23
I
DB3201/T 1251—2025
前
言
本文件按照GB/T 1.1—2020《标准化工作导则
起草。
第1部分：标准化文件的结构和起草规则》的规定
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由南京市规划和自然资源局提出并归口。
本文件起草单位：南京市规划和自然资源局、南京市城乡建设委员会、南京市国土资源信息中心、
南京市建设工程施工图设计审查管理中心、中设数字技术股份有限公司、南京市标准化研究院、洛阳鸿
业科技信息股份有限公司、中通服咨询设计研究院有限公司、东南大学建筑设计研究院有限公司。
本文件主要起草人：潘文辉、刘颖、石平府、谢士杰、袁杰、苏玲、邢佳林、王芙蓉、崔蓓、迟有
忠、顾家慧、高宝建、彭为民、薛嘉楠、李慧、凌建宏、朱婷婷、郭威、陈镛、孙慧、吴掠桅、张力、
孙玉婷、武文、吴大江、孙精科。
II
DB3201/T 1251—2025
工程建设信息模型数据格式规范
1
范围
本文件规定了工程建设信息模型的基本规定、组织结构和文件存储格式。
本文件适用于网络环境和离线环境下工程建设信息模型数据的数据传输、交换与共享，也适用于工
程建设信息模型在不同信息系统中的可视化及交互，主要适用于建设单位、勘察设计单位、建模咨询单
位、软件开发单位等专业技术人员。
2
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
3 GB/T 51212—2016 建筑信息模型应用统一标准
术语和定义
下列术语和定义适用于本文件。
3.1
建筑信息模型
building information modeling
在建设工程及设施全生命期内，对其物理和功能特性进行数字化表达，并依此设计、施工、运营的
过程和结果的总称。
[来源：GB/T 51212—2016,2.1.1]
3.2
工程建设信息模型
engineering construction information model
在工程建设全生命周期内，对建设资产进行数字化表达与共享应用的总称。
3.3
材质
material
用于三维模型中物体表面可见属性的集合。
注：主要包含色彩、纹理、透明度、反射率等。
3.4
哈希函数
hash function
散列函数(或散列算法，又称哈希函数）。用于数据一致性检查，常用的数据防篡改保护机制。
3.5
三角网格
triangle mesh
三维模型的网格数据表达。
注：主要包括三角面片的顶点、顶点索引和法线等。
3.6
模型包围盒
model bounding box
将模型完全包容的一个封闭空间。
1
DB3201/T 1251—2025
4
缩略语
下列缩略语适用于本文件。
BIM：建筑信息模型（Building Information Modeling）
BOM：字节顺序标记（Byte Order Mark）
DXF：绘图交换文件（Drawing Exchange Format）
gltf：一种三维场景和模型的文件格式（Graphics Language Transmission Format）
json：一种轻量级的数据交换格式（JavaScript Object Notation Json）
NJM：南京市工程建设信息模型数据存储格式（Data Format of Nanjing Engineering Construction
Information Model）
SHP：矢量图形文件（Shapefile）
5
基本规定
5.1
基本数据类型
基本数据类型规定见表1。
表 1
基本数据类型规定
类型 字节数 取值范围 描述
byte 1 [0,255] 单字节
bool 1 0|1 布尔型
int16 2 [-32,768,+32,767] 短整型
int32 4 [-2147483648,2147483647] 整型
int64 8 [-2 63,(2 63-1)] 长整型
float 4 [-3.4×10 38,3.4×10 38] 单精度浮点型
double 8 [-1.7×10 308,1.7×10 308] 双精度浮点型
string - - 字符串
5.2
字符串类型
字符串数据应采用UTF-8编码，以纯文本形式表达。
5.3
json 格式存储
信息模型中以json格式存储的数据应使用UTF-8编码，并且不应包含字节顺序标记（BOM）。
5.4
坐标系统和高程基准
坐标系统应采用2008南京地方坐标系统，高程基准应采用1985国家高程基准。
6
组织结构
6.1
数据文件结构
2
DB3201/T 1251—2025
工程建设信息模型的数据应组织在文件夹中，采用ZIP压缩，扩展名为.njm。文件命名规则应采用
小驼峰法标识，整体结构设计见图1。
图 1 文件结构图
6.2
文件说明
数据组成文件主要包括描述文件、图形信息文件、业务数据文件、图纸文件、地理信息文件、扩展
信息文件。文件说明见表2。规划报建数据示例见附录A，施工图报建数据示例见附录B。
表 2
文件说明
概念类型 存储格式 描述 是否必选
描述文件（manifest） manifest.json 描述模型的整体信息及详细文件清单 是
图形信息文件（geometry） .gltf文件 模型几何信息文件 是
.bin文件 主模型gltf格式bin文件，如场地模型 文件 是
.json文件 模型构件属性文件 否
业务数据文件（information） Index.json 业务数据 否
Index.xml 系统信息对接数据 否
图纸文件（dxf） .dxf文件 二维图纸文件 否
地理信息文件（shp） .shp文件 审批项目地理信息文件，如二维总平图 否
扩展信息文件（extension） .png 文件 工程建设信息模型缩略图 否
.json文件 扩展信息文件 否
一致性验证文件（.sec） .sec文件 用于原模型与导出数据格式的一致性 验证文件 否
7 文件存储格式
7.1 描述文件
7.1.1 描述文件（manifest.json）用于描述项目基本信息、模型包围盒、坐标系统、项目定位基点、
组成三维模型的构件数量以及所有其他文件清单。描述文件属性定义见表 3。
3
DB3201/T 1251—2025
表 3
描述文件属性定义
属性名称 类型 描述
thumbnailFile string 模型缩略图文件名称，在extension文件夹下文件格为.png
version string 版本号，采用3级版本号系统，如1.0.1
createBy string 生成此文件的供应商
projectType string 项目类型，列表为建筑工程、轨道交通工程、市政工程
statisticsInfo StatisticsInfo 图形统计信息
originCenter BimXYZ 项目基点坐标
csr string 项目所采用的坐标系统名称
geometryFiles Array 项目图形信息
dxfFiles Array 二维图纸文件信息
informationFiles Array 业务数据文件信息
shp Array 地理信息文件
extensionFiles Array 其他扩展文件列表
7.1.2
模型几何统计信息 StatisticsInfo 对象各标签定义见表 4。
表 4
StatisticsInfo 对象各标签定义
属性名称 类型 描述
minBox BimXYZ 模型空间范围的最小外包围盒子坐标
maxBox BimXYZ 模型空间范围的最大外包围盒子坐标
totalMeshes int32 模型几何体数量统计
totalObjects int32 模型构件数量统计
7.1.3
模型坐标采用右手坐标系，BimXYZ 对象各标签定义见表 5。
表 5
BimXYZ 对象各标签定义
属性名称 类型 描述
x double X坐标
y double Y坐标
z double Z坐标
7.1.4
模型几何信息 GeometryInfo 对象各标签定义见表 6。
表 6
GeometryInfo 对象各标签定义
属性名称 类型 描述
gltfFile string 模型gltf文件名，主模型文件名为main.gltf
binFile string 模型文件bin文件名，主模型文件名为main.bin
jsonFile string 模型文件json属性文件名，主模型文件名为main.json
originalDesignFile string 生成模型文件的原文件名
4
DB3201/T 1251—2025
7.1.5
图纸文件信息 DxfInfo 对象各标签定义见表 7。
表 7
DxfInfo 对象各标签定义
属性名称 类型 描述
fileName string 文件名称
title string 图纸类型，选项为平面图、立面图、剖面图
origin BimXYZ 原始坐标
upDirection Direction 向上视角方向
viewDirection Direction 平视视角方向
rightDirection Direction 右侧视角方向
scale double 缩放比例
7.1.6
模型朝向 Direction 对象各标签定义见表 8。
表 8
Direction 对象各标签定义
属性名称 类型 描述
z double z坐标
y double y坐标
x double x坐标
7.2 图形信息文件
7.2.1 定义和命名
7.2.1.1 图形信息文件中的图形几何信息遵循 gltf 格式标准，通过引用二进制 bin 文件描述整个 3D
场景信息。
7.2.1.2
主模型文件名应以 main.gltf 和 main.bin 命名，子模型文件名应以 linkPart*.gltf 格式命
名,属性文件应以 main.json 命名。模型文件命名规则见表 9。
表 9
模型文件命名规则
名称 描述
主模型 模型文件为main.gltf和main.bin，属性文件为main.json
子模型 LinkPart-(地块号)-(栋号)，如linkPart-A-3.gltf和LinkPart-A-3.bin，属性文件为 LinkPart-A-3.json
7.2.2 gltf 属性扩展
7.2.2.1 图形信息文件通过节点（node）下的网格属性（mesh）、材质属性（material）和各节点扩
展属性（extension），来增强模型的几何及业务属性。node 属性的扩展节点见图 2 。
5
DB3201/T 1251—2025
图 2 gltf 扩展示意图
7.2.2.2
构件的几何表达应通过三角网格来描述，存储在网格（mesh）属性中，网格扩展属性（mesh
extension）各属性含义见表 10。
表 10
网格扩展各属性含义
属性名称 类型 描述
uuid string 对象的唯一标识符
category string 构件类型，构件分类示例见附录C
buildNo string 建筑编号
familyName string 构件名称，系统构件为空
7.2.2.3
业务场景信息的关联应通过 node 属性的 extension 属性实现，extension 属性含义见表 11。
表 11
extension 属性含义
属性名称 类型 描述
elementID string 设计软件的唯一ID
objectID string 构件ID
level double 构件对应的标高
7.2.3
构件属性文件的定义
7.2.3.1
构件属性文件应采用 json 格式存储。构件属性文件中，构件属性信息与几何信息应通过属性
文件中的 objects/components/uuid 和 gltf 文件中的 meshes/extension/uuid 关联。构件属性文件各
对象关系见图 3。
6
DB3201/T 1251—2025
图 3 构件属对象关系图
7.2.3.2 构件属性文件含义见表 12。 构件属性文件含义
表 12
属性名称 类型 描述
objects BimObject 构件对象列表
linkBuildingDirect Dictionay 链接文件朝向
allLevelInfos Array 标高映射数据列表
7.2.3.3
BimObject 对象各标签含义见表 13。
表 13
BimObject 对象各标签含义
属性名称 类型 描述
components Array 构件对象
outerFlag bool 外部映射引用标识符
7.2.3.4
allLevelInfo 对象各标签含义见表 14。
表 14
allLevelInfo 对象各标签含义
属性名称 类型 描述
ruledName string 规范标高名称
elevation double 标高值
elementID string 构件ID
buildNo string 建筑编号
7.2.3.5
component 对象各标签含义见表 15。
表 15
component 对象各标签含义
属性名称 类型 描述
uuid string 系统唯一ID，通过本ID和gltf中构件做关联
name string 构件名称
familyName string 构件所属分类名称
7
DB3201/T 1251—2025
表 15
component 对象各标签含义（续）
属性名称 类型 描述
originalID string 构件在原有设计软件中的ID
buildNumber string 栋号名称
userData userData 构件扩展信息
category string 构件类型，构件分类示例见附录C
7.2.4
构件属性扩展
构件属性扩展应通过userData对象实现。userData对象各标签定义见表16。
表 16
userData 对象各标签含义
名称 扩展内容
material 材质类别
picture 图像名称
areaRefacing 投影面积
areaFace 表面积
7.3
业务数据文件
业务数据文件支持多业务场景，不同业务信息应以json格式存储，文件名应为Index.json，位于
information目录下。规划报建业务信息见附录D。
7.4
图纸文件
图纸文件应以DXF格式存储，命名规则应遵循：图纸名称+ 时间戳 +“.dxf”。
7.5
地理信息文件
地理信息文件以SHP格式存储，位于shp文件夹下。
7.6
扩展信息文件
扩展信息文件支持不同业务应用场景的扩展，扩展文件类型及名称不做限制，位于extension目录
下。
7.7
一致性验证文件
一致性检验文件通过secret.sec文件实现与原生模型文件的一致性验证。
Secret.sec文件应以key:value形式存储文件名称及其对应哈希函数的值。
示例：
{
"A-1#-1206.rvt":"583dad246f696efeac035a042f6a2efb",
"A-8#-1206.rvt":"9c9ca244620a05515f96bf7e90caa83a",
"A-2#-1206.rvt":"eed6ebbf2fdbe5ecea5e5f107920025b"
}
8
DB3201/T 1251—2025
附 A A A
录
（资料性）
规划报建数据示例
A.1
文件总体结构示例
规划报建数据文件总体结构示例见图A.1。
图 A.1 规划报建数据文件总体结构
A.2
描述文件示例
示例：
{
"uuid": "14b8ded4-5dd0-45c3-b647-642556f0ff60", // string 文件唯一编号
"thumbnailFile": "thumbnail.png", // string 模型缩略图
"version": "1.0.2", // string 版本
"statisticInfo": {
"minBox": {
"X": -5.8867447494506839,
"Y": -28.367731256103518,
"Z": -9.1000000000000014
}, // BimXYZ
包围盒最小坐标
"maxBox": {
"X": 115.24599567776482,
"Y": 81.632273071289063,
"Z": 45.199999999999996
},// BimXYZ 包围盒最大坐标
"totalMeshes": 31478448, // int 模型面片数量
"totalObjects": 28016 // int 模型对象数量
},
9
DB3201/T 1251—2025
"originCenter": {
"X": 0.0,
"Y": 0.0,
"Z": 0.0
}, // BimXYZ
模型原点
"csr": "2008南京地方坐标系统",
"maingltf": {
// 模型主文件
"gltfFile": "main.gltf",
"binFile": "main.bin",
"jsonFile": "main.json",
"originalDesignFile": "场地模型-规划.rvt"
},
"linkFiles": [ // 模型链接文件
{
"gltfFile": "Link_Part-A-1#.gltf",
"binFile": "Link_Part-A-1#.bin",
"jsonFile": "Link_Part-A-1#.json",
"originalDesignFile": "A-1#.rvt"
}，
{
"gltfFile": "Link_Part-A-2#.gltf",
"binFile": "Link_Part-A-2#.bin",
"jsonFile": "Link_Part-A-2#.json",
"originalDesignFile": "A-2#.rvt"
}，
{
"gltfFile": "Link_Part-A-3#.gltf",
"binFile": "Link_Part-A-3#.bin",
"jsonFile": "Link_Part-A-3#.json",
"originalDesignFile": "A-3#.rvt"
}
],
"dxfFiles": [
"平面图1641802915769.dxf",
"东立面1641802967691.dxf",
"南立面1641802974163.dxf",
"西立面1641802915769.dxf",
"北立面1641802915769.dxf",
], // string[] 图纸文件列表
"areaFiles": [ ]// string[] 面积文件列表
}
10
DB3201/T 1251—2025
A.3
规划报建业务数据文件示例
示例：
{
"Region": "Nanjing",//报建地区
"ProjectInfos": {//项目信息
"projectName": "五佰村路东西两侧地块", //项目名称
"projectNO": "NO.2021G70",//项目编码
"region": "鼓楼区",//项目所在区
"constructionAddress": "鼓楼区幕府山街道五佰村路",//项目所地址
"constructionCompany": " XX公司", //项目施工单位
"organizationName": " XX公司",//项目设计单位
},
"AllLandBoundaryInfos": [//地块边界信息
{
"boundaryType": "用地红线", //边界类型
"uid": "5d2ceed4-02da-4987-b53b-a2fb7688bf4a-000525ce",//边界id
"partitionName": "A", //分区名称
"area": "26641.26",//面积
"length": 787.08023859142054,//边界线长度
"vertexArr": [//边界点集合
329891.12907031766,
354480.9123794887,
3.2486014280445397E-15,
329896.83407226281,
354506.22537999385,
3.2486014280445397E-15,
329899.98407194426,
354531.72438050329,
3.2486014280445397E-15,
329901.42107224767,
354536.14738059219,
3.2486014280445397E-15,
329904.93107063934,
354539.60138066107,
3.2486014280445397E-15,
329909.37607233034,
354540.96638068865,
3.2486014280445397E-15
]
}
],
"AllBuildingInfos": [//建筑信息
11
DB3201/T 1251—2025
{
"buildNo": "A-1#",//建筑编号
"equalBuild": "无",//相同建筑
"landName": "A",//分区
"buildingType": "一般住宅",//建筑类型
"altitude": "28.15",//建筑高度
"upFloor": "13",//地上建筑层数
"downFloor": "0",//地下建筑层数
"heightCalculaBasis": "Top标高" //高度计算依据
}
}
12
DB3201/T 1251—2025
附 B B B
录
（资料性）
施工图报建数据示例
B.1
文件总体结构示例
施工图报建数据文件总体结构示例见图B.1。
图 B.1 施工图报建数据文件总体结构
B.2
描述文件示例
示例：
{
"uuid": "e75b2ff5-73b4-4f85-87db-1a0c83768455-00017815", // string 文件唯一编号
"thumbnailFile": "thumbnail.png", // string 模型缩略图
"version": "1.1.0", // string 版本
"statisticInfo": {
"minBox": {
"X": 12.64131914816136,
"Y": -4.6834649780861408,
"Z": -1.800000000000002 }, // BimXYZ
"maxBox": {
"X": 81.799612193049484,
"Y": 47.512553016700856,
"Z": 25.5},// BimXYZ
包围盒最大坐标
