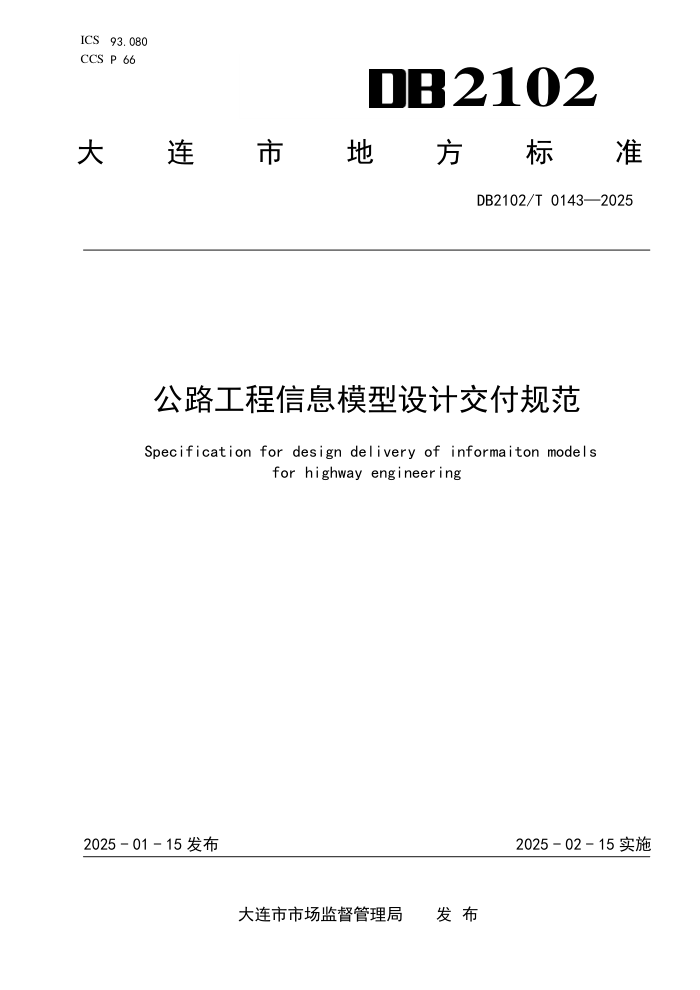

ICS 93.080
CCS P 66 2102
大
连 市 地 方 标 准
DB2102/T 0143—2025
公路工程信息模型设计交付规范
Specification for design delivery of informaiton models
for highway engineering
2025 - 01 - 15 发布
2025 - 02 - 15 实施
大连市市场监督管理局 发 布
DB2102/T 0143—2025
目
次
前
言 ........................................................................... II
1 范围 ................................................................................ 1
2 规范性引用文件 ...................................................................... 1
3 术语和定义 .......................................................................... 1
4 缩略语 .............................................................................. 3
5 基本规定 ............................................................................ 3
5.1 一般规定 ........................................................................ 3
5.2 业主信息要求 .................................................................... 3
5.3 BIM 执行计划 .................................................................... 3
6 交付环境 ............................................................................ 3
6.1 一般规定 ........................................................................ 4
6.2 公共数据环境 .................................................................... 4
6.3 协同设计 ........................................................................ 5
7 交付准备 ............................................................................ 5
7.1 一般规定 ........................................................................ 5
7.2 文件夹结构与命名 ................................................................ 6
7.3 模型精细度 ...................................................................... 6
7.4 信息深度 ........................................................................ 7
8 交付成果 ............................................................................ 7
8.1 一般规定 ........................................................................ 7
8.2 交付内容与格式 .................................................................. 7
9 交付审查 ............................................................................ 8
9.1 一般规定 ........................................................................ 8
9.2 审查内容 ........................................................................ 8
参 考 文 献 ........................................................................ 9
I
DB2102/T 0143—2025
前
言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由大连市交通运输局提出并归口。
本文件起草单位：大连交通大学、大连市交通和航运物流发展服务中心、辽宁省交通规划设计院有
限责任公司、清华大学、同济大学、大连海事大学、东北财经大学、大连海洋大学、中交一航局第三工
程有限公司、上海同豪土木工程咨询有限公司、辽宁交通高等专科学校、大连市市政公用事业服务中心、
云南省公路科学技术研究院，大连海工工程咨询有限公司。
本文件起草人：张吉松、赵丽华、孟力、王波、秦莉、林佳瑞、张延年、王宇、陈晓波、张蓬勃、
孙有为、李晓飞、任国乾、叶友林、吴强、门妮、赫文、韩厚正、徐从、张春雨、徐东旭、姜南岸、宋
先斌、衣君、李健、赵诗宇、任昆、于佳莉、张嘉文、张佳辉。
本文件发布实施后，任何单位和个人如有问题和意见建议，均可通过来电、来函等方式进行反馈，
有关单位将及时答复并认真处理，根据实际情况依法进行评估及复审。
归口管理部门通讯地址：大连市交通运输局（大连市中山路401号），联系电话：0411-84310916。
文件起草单位通讯地址：大连交通大学（大连市沙河口区黄河路 794号），联系电话：
0411-84106381,13516000013。
II
DB2102/T 0143—2025
公路工程信息模型设计交付规范
1 范围
本文件规定了公路工程信息模型设计交付的术语和定义、缩略语、基本规定、交付环境、交付准备、
交付成果、交付审查。
本文件适用于新建、改建、扩建的公路工程应用BIM技术设计的成果交付。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 51269 建筑信息模型分类和编码标准
GB/T 51301 建筑信息模型设计交付标准
JTG/T 2420-2021 公路工程信息模型应用统一标准
JTG/T 2421-2021 公路工程设计信息模型应用标准
3 术语和定义
GB/T 51301界定的及下列术语和定义适用于本文件。
3.1
公路工程信息模型 information modeling of highway engineering
利用BIM相关技术对公路工程全生命期内的设计、施工、运营、维护等的过程、结果等进行数字化
表达的模型。
注：公路工程信息模型的内容包括：BIM模型、图纸、文档和多媒体成果。其中，BIM模型应包括几何模型和属性信
息。
3.2
设计交付 design delivery
根据工程项目的应用需求，将设计信息传递给需求方的行为。
[来源：GB/T 51301-2018, 2.0.1]
3.3
交付物 deliverables
基于BIM技术的交付成果。
注：包括但不限于BIM模型、图纸、文档以及多媒体成果等内容。
1
DB2102/T 0143—2025
3.4
几何信息 geometric information
BIM 模型几何形体和外部空间位置信息。
3.5
业主信息需求 employer’s information requirement
委托方对于项目全生命期采用BIM技术以及相关信息交付的总体要求，是被委托方制定BIM执行计划
的依据和纲领性文件。
注：在本文件中，委托方是指业主，被委托方是指设计方。
3.6
BIM 执行计划 BIM execution plan
项目进行BIM应用的总体策划。
注：包括BIM应用目标、应用范围、内容、进度计划、责任分工、应用流程、模型格式、命名规则、版本管理规则、
模型创建、修改、使用和交换要求、软硬件基础条件以及所依据的标准名称和版本信息等。
3.7
工业基础类 industry foundation classes
采用BIM模型进行信息交换的一种中性、公开的数据标准和格式。
3.8
模型精细度 level of model definition
根据项目不同阶段的信息需求，BIM模型中所包含信息丰富程度的衡量指标，简称L。
3.9
信息深度 level of information detail
BIM模型单元承载属性信息详细程度的衡量指标。
[来源：GB/T 51301-2018, 2.0.1]
3.10
协同 collaboration
基于BIM技术进行数据共享及相互操作的过程。
[来源：GB/T 51301-2018, 2.0.1]
3.11
公共数据环境 common data environment
项目各参与方认可的，用于收集、管理和发布项目信息（BIM模型、图纸、文档、多媒体成果）的
共享环境或平台。
2
DB2102/T 0143—2025
4 缩略语
下列缩略语适用于本文件。
BIM：建筑信息模型（building information modeling）。
IFC：工业基础类（industry foundation classes）。
CIM：城市信息模型（city information modeling）。
5 基本规定
5.1 一般规定
5.1.1 BIM 模型的创建与交付应满足业主信息需求、BIM 执行计划，以及项目各方约定的具体要求。
5.1.2 BIM 模型创建前，被委托方应结合业主信息需求、合同要求以及项目各参与方应用需求，编制
BIM 执行计划。
5.1.3 BIM 模型交付宜支持开放的数据交换标准，并宜具备与 CIM 基础平台集成融合的能力。
5.1.4 公路工程信息模型设计交付成果应满足本文件第 8 章的要求。
5.2 业主信息需求
5.2.1 业主信息需求是委托方对于项目全生命期采用 BIM 技术以及相关信息交付的总体要求，宜作为
招标文件的组成部分并与招标文件同时发布。
5.2.2 业主信息需求的制定应符合项目的实际需求。
5.2.3 业主信息需求宜包括但不限于下列内容：
—— BIM 应用目标；
—— 各阶段交付成果的内容、格式等要求；
—— BIM 模型以外的数据交付要求；
—— 模型精细度要求和信息深度要求。
5.3 BIM 执行计划
5.3.1 BIM 执行计划是被委托方对 BIM 应用的总体策划，应满足业主信息需求的内容要求。
5.3.2 BIM 执行计划宜包括但不限于下列内容：
—— BIM 应用目标；
—— BIM 应用范围、内容、进度计划；
—— BIM 应用相关人员责任分工；
—— BIM 应用流程；
—— BIM 模型格式、命名规则和版本管理规则；
—— BIM 模型创建、修改、使用和交换要求；
—— BIM 应用的软硬件基础条件；
—— BIM 应用所依据的标准名称和版本信息。
5.3.3 BIM 执行计划应分发给工程项目相关方，在实施过程中如需调整 BIM 执行计划，应获得各相关
方的认可。
6 交付环境
3
DB2102/T 0143—2025
6.1 一般规定
6.1.1 基于 BIM 技术的协同，可分为设计方各专业之间的协同（例如路线专业和桥梁专业）和设计方
与项目各参与方（例如施工方、运维方）之间的协同。
6.1.2 设计方各专业之间的协同设计和交付成果宜支持项目各参与方之间的协同，项目各参与方的协
同应基于业主信息需求的相关要求，相关工作宜在公共数据环境中进行。
6.1.3 明确协同需求是确定交付协同流程的基础。协同需求一般包括交付信息的目标、内容、时间点、
角色、任务等。
6.1.4 基于 BIM 模型的公路工程信息模型设计交付协同流程可参考图 1。
图1 交付协同流程
6.2 公共数据环境
6.2.1 公共数据环境应支持各专业间或各参与方进行协同工作，并满足信息模型的共享、权限管理、
信息安全以及版本管理等工作的相关需求。
6.2.2 公共数据环境宜基于网络平台，将平台中基于信息模型的结构化信息和非结构化信息分为工作
中、审核中、共享、发布和存档五种状态，如表 1 所示。
表1 公共数据环境中的模型状态和适用范围
模型状态 适用范围
工作中 正在设计中的模型
审核中 正在审核中的模型
共享 各专业共享的模型
发布 完成设计交付的模型
存档 存档的模型
6.2.3 公共数据环境宜包括如下功能：
—— 模型输入、输出；
—— 模型浏览、检索、审查、共享、校对、审定；
—— 模型信息获取与处理；
—— 各阶段的不同专业应用；
4
DB2102/T 0143—2025
—— 应用成果处理和输出；
—— 支持开放数据交换格式或约定的数据格式。
6.3 协同设计
6.3.1 宜在三维环境下进行多专业协同设计，各阶段交付成果均基于三维模型。
6.3.2 设计方需具备满足协同设计要求的软硬件条件，宜采用参数化、智能化工具进行设计，并使用
或构建相应的分类与编码库、族库、样板库、资源库和知识库。
6.3.3 BIM 模型应支持导出如 IFC 等开放数据格式，以便后续各项目参与方以及行政主管部门进行设
计模型审查、基于模型的性能化分析等工作。
6.3.4 BIM 模型应能够无损对接到施工端和运维端，并满足进一步深化设计要求。
6.3.5 协同设计应根据 BIM 执行计划，建立协同环境下信息模型的两校三审机制，包括但不限于以下
内容：
—— 组建项目团队，确定任务分工；
—— 制定协同设计流程，内容包括专业、任务、时间计划及逻辑关系；
—— 确定信息交换内容、方式、时间节点。
6.3.6 公路工程专业间和专业内的协同设计流程可参考 JTG/T 2421-2021 中 5.3.2 和 5.3.3 的规定。
7 交付准备
7.1 一般规定
7.1.1 BIM 模型中的信息宜按成果、过程、资源、属性和其他方面进行分类，分类、编码以及编码扩
展应符合 JTG/T 2420-2021 第 5 章、JTG/T 2421-2021 第 4 章和本文件的规定。其中，公路工程管理设
施和服务设施中建筑的分类和编码应符合 GB/T 51269 的规定。
7.1.2 BIM 模型的模型架构应由设施、子设施和构件三级构成，基于统一的坐标系、高程系统和单位
制体系进行创建。
7.1.3 BIM 模型应包括地形、地质、路线、路基、路面、桥梁、涵洞、隧道、路线交叉、交通工程及
沿线设施等各专业信息模型。
7.1.4 各专业模型内容应包括但不限于以下内容：
—— 地形信息模型应包括地表、自然地物、人工地物等内容；
—— 地质信息模型应包括地层、构造、岩土类型、不良地质及勘探信息等内容；
—— 路线信息模型应包括平面、纵断面、断链、宽度和超高等内容；
—— 路基信息模型应包括路基土石方、排水、支挡防护等内容，并宜按照桥梁、隧道、路线交叉
进行分类；
—— 路面信息模型应包括面层、基层、底基层、路缘石、路肩、分隔带、排水构筑物等内容，并
宜按照分幅和面层类型进行分类；
—— 桥梁信息模型应包括上部结构、下部结构、桥面系和附属工程等内容，并宜按照桥的类型进
行分类（例如梁式桥、斜拉桥、悬索桥等）；
—— 涵洞信息模型应包括洞口构件和洞身构件等内容，并宜与路基信息模型集成交付；
—— 隧道信息模型应包括洞口、洞身、辅助通道、防排水、路面和设备用房等内容；
—— 路线交叉信息模型应包括立体交叉设施、平面交叉、连接部、变速车道、辅助车道、展宽和
导流岛等内容；
5
DB2102/T 0143—2025
—— 交通工程信息模型应包括交通安全设施、监控设施、通信设施、收费设施、供配电设施、照
明设施、通风设施、消防设施等内容。
7.2 文件夹结构与命名
7.2.1 公路工程信息模型交付成果应采用统一的命名规则，并在 BIM 执行计划中详细说明。
7.2.2 文件夹分为 3 级结构，第 1 级为：项目名称，第 2 级为：BIM 模型、图纸、文档和多媒体成果，
第 3 级为：交付的具体模型、图纸、文档和多媒体成果等，宜参考图 2 的结构形式并结合工程实际情况
进行组织设计。
图2 交付物文件夹结构
7.3 模型精细度
7.3.1 BIM 模型精细度应符合 JTG/T 2420-2021 第 7 章以及表 2 的规定。
表2 BIM 模型精细度等级
工程阶段 模型精细度等级 描述
可行性研究 L1.0 几何信息应体现公路工程对象基本的几何体量、位置和方向等信息。 非几何信息包括模型元素的身份描述、位置、基本构造尺寸、可行 性研究中需体现的技术参数和其他用于成本估算的技术经济指标。
初步设计 L2.0 几何信息应体现公路工程对象的整体与重要局部的尺寸、形状、颜 色、位置和方向等主要外观的几何特征信息。非几何信息应包括 L1.0 等级的信息，增加初步设计中需体现的重要局部尺寸、技术参 数和其他用于工程概算编制的技术经济指标。
6
DB2102/T 0143—2025
表 2 （续）
工程阶段 模型精细度等级 描述
施工图设计 L3.0 几何信息应满足建造、施工安装、采购等精细识别需求，体现公路 工程对象的整体与主要局部的尺寸、形状、颜色、位置、方向和细 节刻画等主要外观的几何特征信息。非几何信息应包括 L2.0 等级的 信息，增加施工图设计中需体现的详细构造尺寸、材料、性能、工 艺工法和其他用于工程预算编制的技术经济指标。
7.3.2 BIM 模型中各专业信息模型精细度应符合 JTG/T 2421-2021 附录 A 的规定。
7.4 信息深度
7.4.1 BIM 模型中的设施和构件应制定信息深度表，包括属性描述、属性名称、IFC 数据类型、单位、
属性深度、取值和备注等内容。
7.4.2 BIM 模型各专业信息深度应符合 JTG/T 2421-2021 附录 B、附录 C 的规定。
8 交付成果
8.1 一般规定
8.1.1 交付物包括 BIM 模型、图纸、文档和多媒体成果。
8.1.2 交付时间满足 BIM 执行计划以及各方的约定。
8.1.3 交付物中的图纸以及工程量清单宜从 BIM 模型生成或提取形成，并与 BIM 模型中的信息保持一
致。
8.2 交付内容与格式
8.2.1 公路工程信息模型设计交付成果应符合表 3 的规定。
表3 交付成果
交付物类型 内容要求 格式要求
BIM 模型 （1）各专业的几何模型（几何信息和关系信息）； （2）属性信息。 BIM 模型的交付格式分为源格式和开放数据格 式。其中，源格式为 BIM 执行计划中约定的、 可显示三维模型的数据格式；开放数据格式是 指 IFC 格式。
图纸 （1）设计说明； （2）设计图纸； （3）计算文档。 设计说明和计算文档采用 PDF 格式，设计图纸 宜由 BIM 模型生成，采用 PDF 格式或 DWG 格式。
文档 （1）交付物清单（包括所有交付物及相应说明）； （2）BIM 执行计划（需包括 BIM 应用情况说明）； （3）模型工程量清单（推荐但非必须）； （4）碰撞检测报告、图模一致性报告（推荐但 非必须）。 交付物清单、BIM 执行计划采用 PDF 格式；模 型工程量清单采用 PDF 格式或XLSX(XLS)格式。
多媒体成果 （推荐但非必须） 效果图、视频漫游、动画等。 多媒体成果格式多样，采用约定的格式，但需 满足 BIM 执行计划中交付要求的相关规定。
7
DB2102/T 0143—2025
8.2.2 BIM 模型交付成果应包括几何信息、关系信息和属性信息。BIM 模型的几何模型和属性信息需共
同交付。
8.2.3 交付的 BIM 模型命名方式、模型精细度、信息深度等应符合本文件第 7 章的规定，交付格式分
为源格式和开放数据格式。
8.2.4 交付的图纸成果需满足现行《公路工程基本建设项目设计文件编制办法》的相关要求。
8.2.5 交付的文档成果包括交付物清单、BIM 执行计划、模型工程量清单、碰撞检测报告、图模一致
性报告。其中模型工程量清单、碰撞检测报告和图模一致性报告为推荐但非必须交付项。
8.2.6 BIM 执行计划包含的内容应符合本文件 5.3.2 的规定。
9 交付审查
9.1 一般规定
公路工程信息模型从模型信息的完整性、准确性和标准化三个方面进行审查：
——完整性是指设计模型中涵盖设计以及各方约定的所需全部信息；
——准确性是指图模一致，并符合相关设计规范；
——标准化是指模型支持导出开放数据格式文件。
9.2 审查内容
9.2.1 公路工程信息模型的审查符合下列规定：
——结合相应设计阶段的交付要求，审查模型元素类型的完整性以及同类模型元素的属性、格式、模型
精细度的统一性；
——审查模型元素与各专业图纸表达的一致性；
——审查模型元素的组合、命名、模型视图的合规性；
——根据 BIM 执行计划确定的信息交付要求，审查不同设计阶段模型元素信息的符合性。
9.2.2 审查方根据业主信息需求、BIM 执行计划、合同、BIM 相关规范等对交付物进行审查，并形成审
查报告。
8
DB2102/T 0143—2025
参 考 文 献
[1] 《公路工程基本建设项目设计文件编制办法》，2007年9月出版，人民交通出版社。
