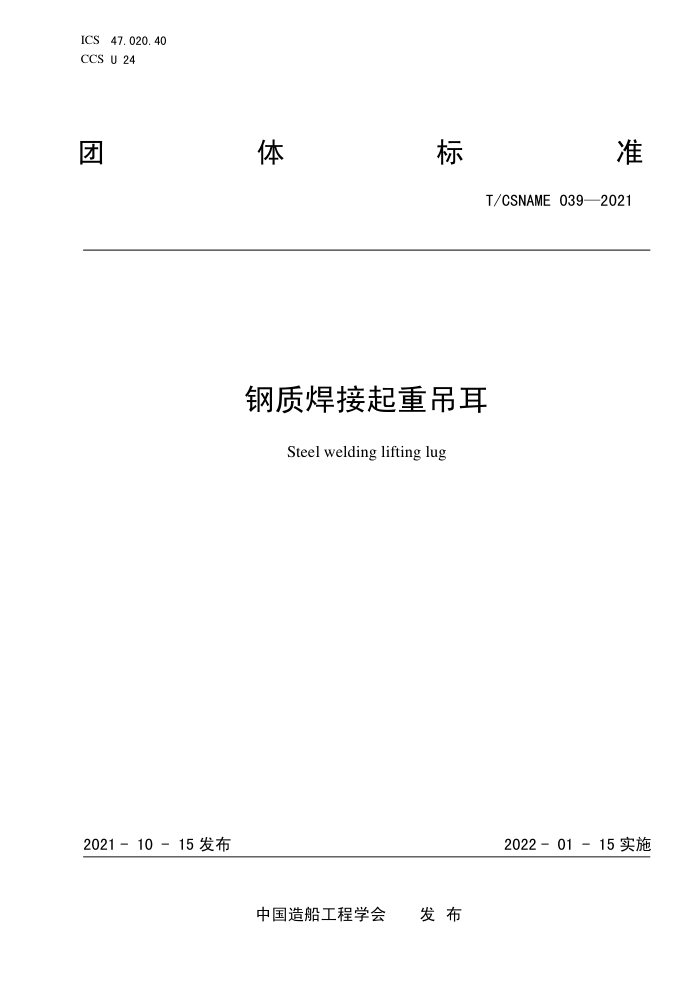

ICS 47.020.40
CCS
U 24
团
体 标 准
T/CSNAME 039—2021
钢质焊接起重吊耳
Steel welding lifting lug
2021 - 10 - 15 发布
2022 - 01 - 15 实施
中国造船工程学会 发 布
T/CSNAME 039-2021
前
言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由中国造船工程学会提出。
本文件由中国造船工程学会归口。
本文件起草单位：广东中远海运重工有限公司、广东工业大学。
本文件主要起草人：韦汉群、张永康、李毓洲、刘向文、庄瑞民、陈锌、朱进喜、林钟卫、王培生、
陈剑亮、郭祖飞。
I
T/CSNAME 039-2021
钢质焊接起重吊耳
1 范围
本文件规定了钢质焊接起重吊耳（以下简称吊耳）的分类和标记、型式和基本参数、制作安装要求、
检验方法、检验规则、标志及使用说明、包装、存储。
本文件适用于钢质焊接起重吊耳的设计、制作和检验，海洋工程和其他钢结构物件的吊装用吊耳的
制作可参照执行。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 228.1 金属材料 拉伸试验 第1部分：室温试验方法
3 分类和标记
3.1 分类
吊耳共分六大类，根据施工要求选用，见表1。
表1 吊耳类型及基本参数
类型













吊耳形状示意图















许用负荷 t












A


























200t/300t















C












1t/2t/5t/10t 20t/30t/40t/50t 60t/70t/80t/100t













D












5t/10t/20t 30t/40t










T
































1
T/CSNAME 039-2021
表 1 （续）
类型





吊耳形状示意图





许用负荷 t





E













Q










3.2 标记
3.2.1 型号表示方法
吊耳标记包括吊耳型号、吨位及报废线。
3.2.2 标记示例
“A50t”吊耳标记示例见图1。
A50t
报废线
钢印型号标记
报废基准线
“A50t”表示A型吊耳，载荷为50吨。
图1 吊耳标记示例图
4 型式和基本参数
4.1 A 型吊耳
A型吊耳的型式和基本参数见图2和表2。
2
T/CSNAME 039-2021
单位为毫米
留跟
报废线
留跟
报废线
D——眼孔直径；
S2——肘板厚度；
R——主板半径；
L——主板根部长度；
r——补板半径；
H——眼孔高度；
S——主板厚度；
H1——根部高度；
S1——补板厚度；
h——肘板高度；
d——肘板安装位置；
c——肘板根部长度。
图2 A 型吊耳型式图
表2 A 型吊耳基本参数
型号 D mm R mm r mm S mm S1 mm S2 mm L mm H mm H1 mm h mm c mm d mm 重量 kg
A50t 75 115 100 28 24 20 460 185 75 165 100 90 49
A60t 87 130 115 28 24 22 540 195 75 175 100 100 63
A70t 87 130 115 30 30 24 590 195 75 175 130 100 77
A80t 87 135 120 40 32 24 650 200 75 180 150 120 105
A100t 100 145 130 40 40 24 650 200 75 180 150 120 117
A150t 130 280 210 60 35 30 700 300 100 250 200 150 244
A200t 140 295 250 80 35 30 750 300 100 250 200 150 339
A300t 160 310 280 90 40 30 800 350 100 300 200 150 452
4.2 C 型吊耳
C型吊耳的型式和基本参数见图3和表3。
3
T/CSNAME 039-2021
单位为毫米
C1t-C2t 尺寸及安装示意图
C5t-C100t 尺寸及安装示意图
搭接







角接







母材
D——眼孔直径；
R——主板半径；
r——补板半径；
S——主板厚度；
型号 D mm R mm r mm
C1t 30 30 -
C2t 30 40 -
C5t 64 70 -
C10t 64 90 -
C20t 64 120 -
C30t 80 130 80
C40t 80 140 90
C50t 100 160 110
C60t 100 170 120
C70t 110 180 130
C80t 120 200 140
C100t 120 220 160
4.3 D 型吊耳
S1——补板厚度；
L——主板长度；
l——安装距离。
图3 C 型吊耳型式图
表3 C 型吊耳基本参数
S mm S1 mm l mm L mm L=300mm 吊 耳重量,kg L 每增加 100mm 时 的重量,kg
12 - 40 90 - -
14 - 40 90 - -
16 - 60 - 6 2
20 - 60 - 10 3
25 - 60 - 18 5
25 20 80 - 24 5
28 24 80 - 30 6
30 28 100 - 40 8
32 30 100 - 47 9
34 32 110 - 55 10
34 34 120 - 64 11
36 36 120 - 79 12
D型吊耳的型式和基本参数见图4和表4。
2
T/CSNAME 039-2021
单位为毫米
报废线
留跟
报废线
D——眼孔直径； R——主板半径； S——主板厚度； S2——肘板厚度； H——眼孔及肘板高度； B——肘板根部长度； b——肘板上边长度； H1——根部高度。
L——主板根部长度；
图4 D 型吊耳型式图
表4 D 型吊耳基本参数
型号 D mm R mm S mm S2 mm L mm H mm H1 mm B mm b mm 重量 kg
D5t 64 70 16 10 140 135 50 150 40 4
D10t 64 90 20 12 180 145 50 150 50 7
D20t 64 120 25 14 240 160 50 200 55 14
D30t 80 140 30 16 280 185 50 250 60 22
D40t 80 155 34 20 310 195 50 250 70 29
4.4 T 型吊耳
T型吊耳的型式和基本参数见图5和表5。
2
T/CSNAME 039-2021
单位为毫米
留跟
报废线
报废线
D——眼孔直径；
R——主板半径；
r——补板半径；
S——主板厚度；
S1（1）——补板厚度；
S2——肘板厚度；
L——主板根部长度；
h1——眼孔高度；
h2——主板及肘板高度；
b——眼孔与齿端距离；
S1（2）——补板厚度；
c——肘板根部长度。
图5 T 型吊耳型式图
表5 T 型吊耳基本参数
型号 D mm R mm r mm S mm S1(1) mm S1(2) mm S2 mm L mm h1 mm h2 mm r1 mm b mm c mm 重量 kg
T10t 64 80 70 18 15 0 14 300 115 230 30 60 50 23
T20t 64 90 80 24 24 0 15 380 145 290 30 80 80 48
T30t 75 100 90 24 20 20 18 450 165 330 40 90 100 72
T40t 75 115 100 24 20 20 20 500 170 340 40 90 100 82
T50t 75 115 100 28 24 24 20 600 180 360 50 90 100 109
T60t 87 135 120 30 24 24 20 600 180 360 50 90 100 135
4.5 E 型吊耳
E型吊耳的型式和基本参数见图6和表6。
2
T/CSNAME 039-2021
单位为毫米

留跟 留跟





报废线 报废线 报废线
D——眼孔直径；
H——眼孔高度；
R——主板半径；
H1——补板安装高度；
r——补板半径；
h——肘板高度；
S——主板厚度；
L——主板根部长度；
S1——补板厚度；
b——眼孔与齿端距离；
S2——加强板厚度；
c——加强筋安装位置。
图6 E 型吊耳型式图
表6 E 型吊耳基本参数
型号 D mm R mm r mm S mm S1 mm S2 mm H mm H1 mm h mm L mm b mm c mm 重量 kg
E10t 64 80 70 20 8 20 280 80 150 450 50 70 55
E20t 64 90 80 26 12 20 290 80 150 500 50 80 84
E30t 75 100 90 26 15 20 300 80 150 500 60 90 113
E40t 75 115 100 28 18 22 320 80 150 550 60 100 123
4.6 Q 型吊耳
Q型吊耳的型式和基本参数见图7和表7。
单位为毫米

报废线
D——眼孔直径；
R——主板半径；
2
T/CSNAME 039-2021
r——补板半径；
L——主板根部长度；
S——主板厚度；
H——眼孔高度；
S1——补板厚度；
H1——齿端高度。
图7 Q 型吊耳型式图
表7 Q 型吊耳基本参数
型号 D mm R mm r mm S mm S1 mm H mm H1 mm L mm 重量 kg
Q1t 30 30 - 12 - 60 30 90 0.5
Q2t 30 40 - 14 - 60 40 120 1
Q5t 64 70 - 16 - 90 50 210 3
Q10t 64 90 - 24 - 90 50 270 7
Q15t 64 105 - 30 - 90 50 315 8
Q15t 64 105 95 24 10 100 50 315 10
Q20t 64 120 - 34 - 100 50 360 16
Q20t 64 120 110 24 10 100 50 360 14
5 制作安装要求
5.1 尺寸公差
吊耳线性尺寸公差应满足GB 1804-2000中的C级。
5.2 材料
制作吊耳的材料应为GB 712-2011中的A、B、D、E级钢或为GB 700-2006的Q235B，或更高等级材
质。
5.3 外观
吊耳不应存在裂纹，夹层和凹痕等缺陷；吊耳板材自由边应打磨光滑。
5.4 眼孔粗糙度
吊耳眼孔宜机械加工，无条件时可以使用数控切割，加工面粗糙度Rz≤250um，超过要求时应打磨。
5.5 制作及焊接
吊耳制作时焊缝应除锈、清洁，采用低氢焊条或CO2气体保护焊。吊耳制作本体所有焊缝应为角焊，
不开坡口，焊脚高度为0.7倍板厚。
5.6 安装及焊接
吊耳安装时焊缝应除锈、清洁，采用低氢焊条或CO2气体保护焊。
大于等于30t吊耳的主力板（与母材连接的主要受力钢板）与母材焊接时，应开坡口焊透；小于30t
吊耳的主力板与母材焊接时，角焊应满焊，焊脚高度为0.7倍板厚；旁板及翼板与母板的角焊应不开坡
口，焊脚高度为0.7倍板厚。
2
T/CSNAME 039-2021
