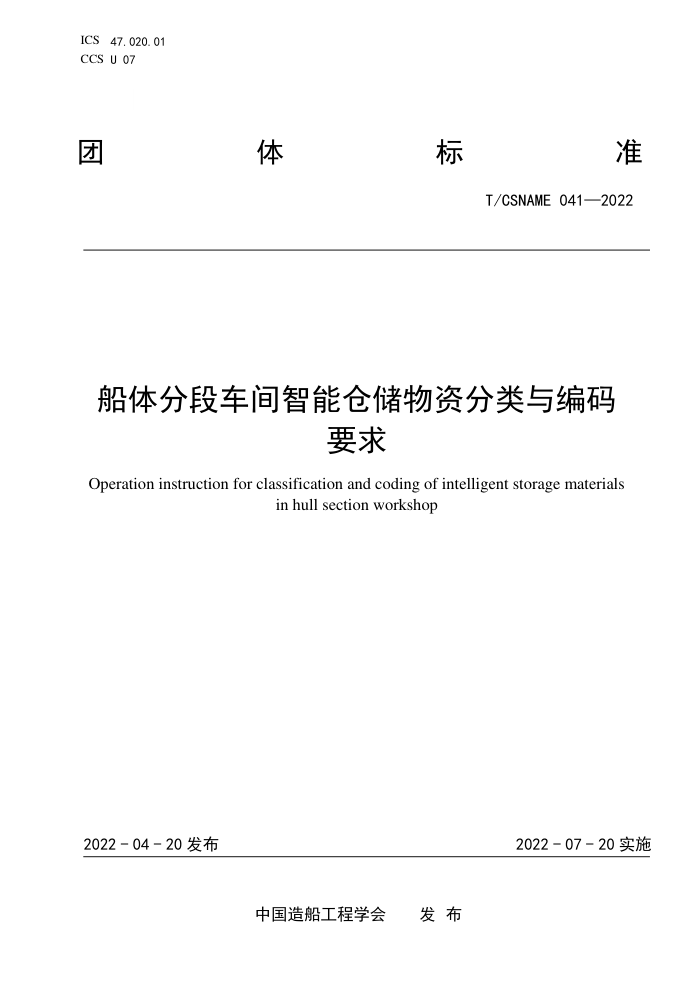

ICS 47.020.01
CCS
U 07
团
体 标 准
T/CSNAME 041—2022
船体分段车间智能仓储物资分类与编码
要求
Operation instruction for classification and coding of intelligent storage materials
in hull section workshop
2022 - 04 - 20 发布
2022 - 07 - 20 实施
中国造船工程学会 发 布
T/CSNAME 041—2022
目 次
前 言 .......................................................................... III
1 范围 ................................................................................ 1 2 规范性引用文件 ...................................................................... 1 3 术语和定义 .......................................................................... 1 4 物资编码的原则 ...................................................................... 1 4.1 唯一性 .......................................................................... 1 4.2 简易性 .......................................................................... 1 4.3 可扩充性 ........................................................................ 1
4.4
安全性 .......................................................................... 1
4.5
一贯性 .......................................................................... 2
4.6
易处理性 ........................................................................ 2
5 一般要求 ............................................................................ 2
5.1
分类 ............................................................................ 2
5.2
结构 ............................................................................ 2
5.3
编制与使用原则 .................................................................. 2
6 物资基本编码 ........................................................................ 3
6.1
结构 ............................................................................ 3
6.2
管理形式代码 .................................................................... 3
6.3
物资大类代码 .................................................................... 3
6.4
物资基本属性代码 ................................................................ 3
7 仓储编码 ............................................................................ 3
7.1
基本结构 ........................................................................ 3
7.2
仓储点代码 ...................................................................... 4
7.3
库房类编码 ...................................................................... 4
7.4
堆场类编码 ...................................................................... 5
8 钢板物资编码 ........................................................................ 5
8.1
标准钢板 ........................................................................ 5
8.2
非标准钢板 ...................................................................... 8
9 型钢物资编码 ........................................................................ 9
9.1
型钢编码结构形式 ................................................................ 9
9.2
物资种类 ........................................................................ 9
9.3
材质代码 ........................................................................ 9
9.4
长度代码 ....................................................................... 10
9.5
各种类型钢宽、厚代码 ........................................................... 10
9.6
型钢物资编码及描述 ............................................................. 14
10 结构用管材物资编码 ................................................................ 15
10.1
结构用管材编码结构形式 ........................................................ 15
10.2
物资种类代码 .................................................................. 16
10.3
加工类型代码 .................................................................. 16
10.4
材质代码 ...................................................................... 16
10.5 外径＋厚度代码 ................................................................ 16
I
T/CSNAME 041—2022
10.6
长度代码 ....................................................................... 17
10.7
结构用管材物资编码（无缝钢管）及描述 ........................................... 17
11 铸锻件物资编码 ..................................................................... 17
11.1
铸锻件编码结构形式 ............................................................. 17
11.2
物资种类代码 ................................................................... 18
11.3
分段号代码 ..................................................................... 18
11.4
铸锻件物资编码及描述 ........................................................... 18
12 脚手马编码 ......................................................................... 18
12.1
脚手马编码结构形式 ............................................................. 18
12.2
材质代码 ....................................................................... 19
12.3
类型代码 ....................................................................... 19
12.4
表面处理方式代码 ............................................................... 19
12.5
脚手马编码及描述 ............................................................... 19
13 紧固件编码 ......................................................................... 19
13.1
标准螺栓、双头螺柱、铆钉、销、螺钉、自攻螺钉、木螺钉 ........................... 19
13.2
标准垫圈、吊环螺钉及螺母 ....................................................... 28
13.3
标准细牙螺栓及螺母 ............................................................. 30
14 其他物资编码 ....................................................................... 31
14.1
仓库编码 ....................................................................... 31
14.2
货架编码 ....................................................................... 32
14.3
仓储物流设备/托盘 .............................................................. 33
14.4
其他工装及工具 ................................................................. 34
II
T/CSNAME 041—2022
前
言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由中国造船工程学会提出。
本文件由中国造船工程学会归口。
本文件起草单位：中国船舶工业集团公司第十一研究所
本文件主要起草人：杨润党、侯星、骆晓萌、甄希金、续爱民、韦乃琨、孔宁、赵晶、董家琛、周
清。
III
T/CSNAME 041—2022
船体分段车间智能仓储物资分类与编码要求
1 范围
本文件规定了船体分段车间智能仓储物资编码的原则、一般要求，以及物资编码、仓储编码的基本
结构及管理形式，钢板、型钢、结构用管材、铸锻件、工装件、紧固件等物资的编码要求。
本文件适用于船体分段车间智能仓储物资的分类与编码。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 12924—2008 船舶工艺术语 船体建造和安装工艺
3 术语和定义
GB/T 12924—2008界定的以及下列术语和定义适用于本文件。
3.1
物资编码 material code
将物资按其分类内容进行有序编排，并用字母或数字来代替物资的“名称”、“类别”。
注：物资编码是由阿拉伯数字、字母或便于记忆和处理的符号形成一个或一组字符串。
3.2
智能仓储 intelligent storage
船舶物资智能化存储时所用的仓库类型。
3.3
标准物资 standard material
根据物资属性定义的物资。
3.4
非标准物资 nonstandard material
根据物资分类、安装信息、序列号定义的物资。
3.5
脚手马 scaffolding horse
脚手架搭设时所用的工装件。
4 物资编码的原则
4.1
唯一性
一个分类编码体系中，每个对象只有一个编码，一个编码只代表一种物资。
4.2
简易性
编码结构应尽量简单，便于记忆。
4.3
可扩充性
应为将来可能增加的物资留有扩充编码的余地。
4.4 安全性
1
T/CSNAME 041—2022
编码应能防止公司机密外泄。
4.5
一贯性
物资编码应统一，且具有连贯性。
4.6
易处理性
物资编码应便于计算机处理。
5 一般要求
5.1
分类
5.1.1 物资编码按车间制造执行管控系统（MES）要求的管理形式分为：
a) 标准物资编码；
b) 非标准物资编码。
5.1.2 物资编码按船体分段车间仓储物资类别，分为 14 大类：
a) 船室材料类；
b) 结构管材及管件类；
c) 电装材料类；
d) 铁舾件类；
e) 铸锻件类；
f) 保温/绝缘材料类；
g) 钢板类；
h) 紧固件类；
i) 管系附件及管材类；
j) 型钢类；
k) 涂料、牺牲阳极类；
l) 阀件类；
m) 焊接材料类；
n) 机械设备类。
5.1.3 物资编码按实际需求可分为：
a) 需要进行仓储：
——库房存储；
——堆场存储。
b) 不需要进行仓储。
5.2
结构
在MES系统中，为满足船舶仓储物资管理需求，物资编码采用“工程号+物资基本编码+仓储编码”。
5.3
编制与使用原则
5.3.1 标准物资应拥有唯一而固定的编码。仅当编码登录到 MES 的物资编码库后，且“Apply Y/N”处
于“Y”时，方可用于设计。
5.3.2 非标准物资编码由分类代码和手工编制的代码共同构成。其中，分类代码仅当登录到 MES 系统
的物资编码库后，且“Apply Y/N”处于“Y”时，方可用于设计。不应使用分类代码代替非标准物资编
码。
5.3.3 物资编码不应少于七位，不应多于十三位，其中标准类物资编码不应少于九位。
5.3.4 物资编码应使用英文字母 A～Z 和数字 0、1～9，编码中应尽量避开使用字母“O”和“I”。
5.3.5 国内采购物资的描述信息使用中文，国外采购物资描述使用中英文对照。标准物资编码描述信
息的格式为“英文＋空格＋中文＋空格＋材质、规格等”，非标物资编码描述信息格式为“英文＋空格
2
T/CSNAME 041—2022
＋中文”，长度不应超过 100 个字节（1 个英文字母或数字为 1 个字节，1 个汉字为 2 个字节）。
5.3.6 船体分段车间智能仓储物资的编码过程采用不断叠加赋值的方式，体现动态编码的特征。
6 物资基本编码
6.1
结构
物资基本编码结构形式见图1。
物资大类 物资基本属性代码
管理形式
图1 物资基本编码结构
6.2
管理形式代码
物资管理形式代码见表1。
表1 物资管理形式代码
代码 管 理 形 式
S 标准物资
N 非标准物资
6.3
物资大类代码
物资大类代码见表2。
表2 物资大类代码
代码 物资大类 代码 物资大类
A 船室材料 M 紧固件
B 结构用管材 P 管系附件及管材
E 电装材料 S 型钢
F 铁舾件 T 涂料、牺牲阳极
G 铸锻件 V 阀件
K 保温/绝缘材料 W 焊接材料
L 钢板 Y 机械设备
6.4
物资基本属性代码
物资基本属性代码见本文件的第8章-第13章。
7 仓储编码
7.1
基本结构
按物资是否需要存储进行赋值，具体要求如下：
a) 若不需要进行存储，赋值 N，后续不进行编码赋值；
b) 若需要进行存储，则仓储编码结构见图 2 所示。
3
T/CSNAME 041—2022
a）仓储编码结构（库房）
b）仓储编码结构（堆场）
图2 仓储编码结构
7.2
仓储点代码
仓储点的代码见表3所示。
表3 仓储点代码
代码 仓库类型
LK 立体仓库
BK 扁平仓库
GD 钢料堆场
ZD 中间件堆场
7.3
库房类编码
7.3.1 仓库代码见表 4 所示。
表4 仓库代码
代码 含义
1 仓库序列号 1
2 仓库序列号 2
7.3.2 库位名称代码见表 5 所示。
4
T/CSNAME 041—2022
表5 库位名称代码
代码 库位名称
H 货架库位
T 托盘
Q 区域库位
7.3.3 库位代码见表 6 所示。
表6 库位代码
代码 含义
1 库位序列号 1
2 库位序列号 2
7.4
堆场类编码
7.4.1 堆场区域代码见表 7 所示。
表7 堆场区域代码
代码 含义
1 堆场区域序列号 1
2 堆场区域序列号 2
7.4.2 堆垛代码见表 8 所示。
表8 堆垛代码
代码 含义
D1 堆垛序列号 1
D2 堆垛序列号 2
8 钢板物资基本编码
8.1
标准钢板
8.1.1 标准钢板编码结构形式
标准钢板的编码结构形式（12位编码）见图3。
S










船级
长度
宽度
厚度
材质
物资种类
钢板
管理形式（标准）
图3 标准钢板的编码形式
8.1.2 物资种类代码
物资种类代码见表9，可根据实际需要进行扩展。
5
T/CSNAME 041—2022
表9 物资种类代码
代 码 物 资 种 类 代 码 物 资 种 类
中文 英文 中文 英文
C 花钢板 CHECK PLATE G 镀锌薄板 GALV. SHEET
L 铅板 LEAD PLATE P 普通钢板 ST. PLATE
E 金属网 EX-METAL D 镀锌格栅板 PERFO. GAL'V
8.1.3 材质代码
材质代码见表10。
表10 材质代码
代 码 材 质 （级别：A～T） 代 码 材 质 （级别：A～T）
A0 A D2 DH32
A1 AZ D6 DH36
A2 AH32 E2 EH32
A6 AH36 E6 EH36
B0 B R1 Q235A
D0 D 6A A36
8.1.4 厚度代码
厚度代码见表11。
表11 厚度代码
代码 厚度 mm 代码 厚度 mm
14 14.0 0L 3.5
15 15.0 0M 4.5
16 16.0 0N 5.5
17 17.0 0P 6.5
18 18.0 0Q 7.5
19 19.0 0R 8.5
20 20.0 0S 9.5
21 21.0 1A 10.5
22 22.0 1B 11.5
23 23,0 1C 12.5
8.1.5 宽度代码
宽度代码见表12。
6
T/CSNAME 041—2022
表12 宽度代码
代码 宽度 mm 代码 宽度 mm
20 2000 1A 1800
30 3000 2A 2200
3A 3100 2B 2500
1B 1500 2C 2800
8.1.6 长度代码
长度代码见表13。
表13 长度代码
代码 长度 m 代码 长度 m
06 6.0 65 6.5
08 8.0 85 8.5
09 9.0 A2 10.2
10 10.0 B5 11.5
11 11.0 C5 12.5
12 12.0 D8 13.8
13 13.0 E9 14.9
8.1.7 船级代码
船级代码见表14。
表14 船级代码
代 码 船 级 代 码 船 级
A 美国船级社（ABS） D 挪威船级社（DNV）
B 法国船级社（BV） R 意大利船级社（RINA）
C 中国船级社（CCS） L/D 英国劳氏和挪威船级社 （LR/DNV）
K 韩国船级社（KR） A/G 美国和德国船级社 （ABS/GL）
L 英国劳氏船级社（LR） O 其余船级社（OTHER）
N 日本船级社（NK）
8.1.8 标准钢板编码及描述
标准钢板编码及描述示例见表15。
表15 标准钢板编码及描述示例
物资编码 描 述 单位
SLPA0141A08A 材质为A，厚度为14毫米，宽度为1800毫米，长度为8米，符合美国船级 社要求的标准普通钢板。 PC
SLPA0152010A 材质为A，厚度为15毫米，宽度为2000毫米，长度为10米，符合美国船级 社要求的标准普通钢板。 PC
SLPA0152B10A 材质为 A，厚度为 15 毫米，宽度为 2500 毫米，长度为 10 米，符合美国船 级社要求的标准普通钢板。 PC
7
T/CSNAME 041—2022
表15 标准钢板编码及描述示例（续）
物资编码 描 述 单位
SLPA0153012A 材质为 A，厚度为 15 毫米，宽度为 3000 毫米，长度为 12 米，符合美国船 级社要求的标准普通钢板。 PC
SLPA0163012A 材质为 A，厚度为 16 毫米，宽度为 3000 毫米，长度为 12 米，符合美国船 级社要求的标准普通钢板。 PC
SLPA0161A08A 材质为 A，厚度为 14 毫米，宽度为 1800 毫米，长度为 8 米，符合美国船 级社要求的标准普通钢板。 PC
8.2
非标准钢板
8.2.1 非标准钢板的编码结构形式
非标准钢板的编码结构形式（9位编码）见图4。
N








序列号
分段号
物资种类
钢板
管理形式（非标准）
图4 非标准钢板的编码形式
8.2.2 物资种类代码
物资种类代码见表16。非标钢板特性根据每家钢厂及企业内部要求进行编码。
表16 物资种类代码
代 码 物 资 种 类 代 码 物 资 种 类
中文 英文 中文 英文
B 复合钢板 BIMETAL P 普通钢板 ST.PLATE
C 花钢板 CHECK PLATE S 不锈钢板 STAINLESS PL
F 电镀钢板 CLAD ST. PL — — —
8.2.3 分段号
左、右舷对称分段，以左舷分段号命名，中间分段以其分段号命名，见表17。
表17 分段号代码示例
代 码 分 段 号 备 注
621 621/631 左右对称分段
401 401 跨中分段
101 101 跨中分段
8.2.4 非标准钢板编码及描述
部分非标准钢板编码及描述见表18，其他非标钢板物资编码参考下表。
8
T/CSNAME 041—2022
表18 非标准钢板编码及描述示例
物资编码 描述
NLP621001 左右对称分段，分段号为621，序列号为001的非标准普通钢板。
NLP621002 左右对称分段，分段号为621，序列号为002的非标准普通钢板。
9 型钢物资基本编码
9.1
型钢编码结构形式
型钢编码结构形式（13位编码）见图5。
S












宽度
材质
物资种类
型钢
管理形式（标准）
长度
厚度
图5 型钢编码结构形式
9.2
物资种类
物资种类代码见表19。
表19 物资种类代码
代 码 物 资 种 类 代 码 物 资 种 类
中文 英文 中文 英文
BP 球扁钢 BULB PLATE OB 六角、八角钢 OCTA BAR
BM 复合扁钢 BIMET-STRIP PE 工字钢（IPE型） IPE-BEAM
CC 槽钢（C型） C-CHANNEL PN 工字钢（IPN型） IPN-BEAM
CH 槽钢 CHANNEL RB 圆钢 ROUND BAR
EA 等边角钢 EQ.ANGLE SB 方钢 SQUARE BAR
EB H型钢（HE型） HE-BEAM SS S型钢 S-SHAPE
FB 扁钢 FLAT BAR TB T型钢 T-BAR
HB H型钢（H型） H-BEAM UA 不等边角钢 UNEQ. ANGLE
HD H型钢（HD型） HD-BEAM UB U型钢（UB型） UB-BEAM
HL H型钢（HL型） HL-BEAM UN U型钢（UPN型） UPN-CHANNEL
HP H型钢（HP型） HP-BEAM UP U型钢（UAP型） UAP-CHANNEL
HR 半圆钢 HALF R-BAR VA 不等边不等厚角钢 INV. ANGLE
IB 工字钢 I-BEAM WS W型钢 W-SHAPE
9.3
材质代码
