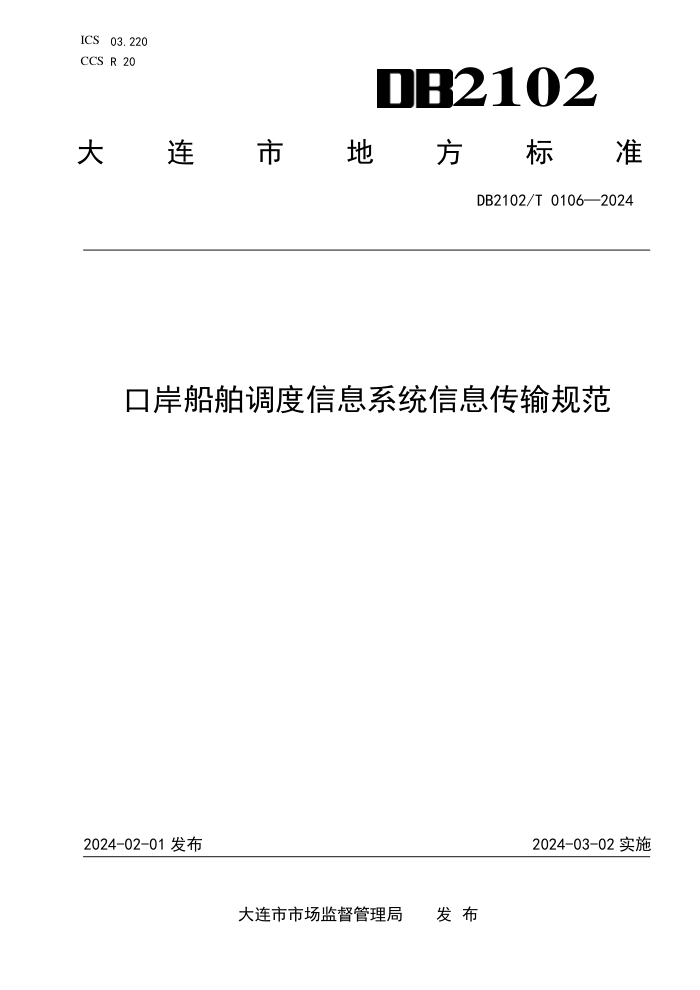

ICS 03.220
CCS R 20 2102
大
连 市 地 方 标 准
DB2102/T 0106—2024
口岸船舶调度信息系统信息传输规范
2024-02-01 发布
2024-03-02 实施
大连市市场监督管理局 发 布
DB2102/T 0106—2024
前
言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起
草。
请注意本文件的部分内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由大连市人民政府口岸办公室提出并归口。
本文件起草单位：招商港航数字科技（辽宁）有限公司、营口海关综合技术服务中心。
本文件起草人：王岐军、谢金钟、李天顺、王晶、雷红、胡爱华。
本文件发布实施后，任何单位和个人如有问题和意见建议，均可通过来电、来函等方式进行反馈，
有关单位将及时答复并认真处理，根据实际情况依法进行评估及复审。
归口管理部门通讯地址：大连市人民政府口岸办公室（大连市中山区港湾街2号航运交易市场5楼），
联系电话：0411-82623276。
文件起草单位通讯地址：招商港航数字科技（辽宁）有限公司（大连市中山区港湾街1号629房间），
联系电话：0411-82622916。
I
DB2102/T 0106—2024
口岸船舶调度信息系统信息传输规范
1 范围
本文件规定了口岸船舶调度信息系统信息传输的术语和定义、基本要求、数据格式。
本文件适用于以WEB服务方式通过平台与口岸企业内部集成化管理系统的建设与应用。
2 规范性引用文件
本文件没有规范性引用文件。
3 术语和定义
下列术语和定义适用于本文件。
3.1
船舶作业动态 ship dynamics
船舶作业过程中的节点状态。
4 缩略语
下列缩略语适用于本文件。
WEB服务：基于HTML和HTTP的一种服务（World Wide Web）
5 基本要求
5.1 网络结构
口岸船舶调度信息系统主要由船舶档案、船舶预报、指泊计划、船舶锚地侯泊动态、船舶作业动态
信息组成，通过企业局域网进行对接，口岸船舶调度信息系统以WEB服务方式通过平台与口岸企业内部
集成化管理系统进行交互及融合。
5.2 建立通信连接
口岸船舶调度信息系统需要与企业内部集成化管理系统建立信息对接，当网络出现异常时，系统会
自动尝试重新连接，待网络恢复正常，系统自动链接恢复正常功能。
6 数据格式
6.1 船舶档案信息
船舶档案信息详见表1，数据格式见附录A.1。
2
DB2102/T 0106—2024
表1 船舶档案数据项
序号 字段描述 字段名 数据类型 数据长度 小数位 是否必填
1 船舶主键 SHIP_ID 字符型 32 是
2 船舶分类 KIND_ID 字符型 32 是
3 船舶编码 SHIP_CODE 字符型 20 是
4 船舶呼号 SHIP_CALLNUM 字符型 20 否
5 船舶中文名称 SHIP_NAME 字符型 40 是
6 船舶英文名称 ENGLISH_NAME 字符型 40 是
7 船名简拼 SHIPNAME_JP 字符型 20 否
8 出厂日期 MADE_DATE 时间型 否
9 船长 SHIP_LENGTH 数字型 12 2 是
10 船宽 SHIP_WIDTH 数字型 12 2 否
11 空载吃水 EMPTY_DEPTH 数字型 12 2 否
12 满载吃水 FULL_DEPTH 数字型 12 2 否
13 吊杆数 BOOM_COUNT 整型 2 否
14 舱口数 HATCH_COUNT 整型 2 否
15 总吨位 TOTAL_TON 数字型 12 2 否
16 净吨位 NET_TON 数字型 12 2 否
17 总载重 TATLE_LOAD 数字型 12 2 否
18 净载重 NET_LOAD 数字型 12 2 否
19 载客量 SEAT_NUM 整型 5 否
20 功率 ELEC_POWER 整型 5 否
21 船公司 SHIP_OWNING 字符型 60 否
22 国籍 SHIP_GJ 字符型 10 否
23 备注 REMARK 字符型 200 否
6.2 船舶预报信息
船舶预报信息数据格式详见表 2，数据格式见附录A.2。
表2 船舶预报信息数据项
序号 字段描述 字段名 数据类型 数据长度 小数位 是否必填
1 船舶序号 SHIP_RECORD_ID 字符型 32 是
2 船舶名称 SHIP_NAME 字符型 40 是
3 预抵时间 EXPECT_TIME 时间型 是
4 国籍 NATIONALITY_TP 字符型 10 是
5 开来港 FROM_PORT 字符型 5 否
6 开往港 DESTTION_PORT 字符型 5 否
7 始发港 START_PORT 字符型 5 否
8 运输性质 DIRECTION_TP 字符型 2 是
9 船舶航线 SHIP_LINE 字符型 20 否
10 装货名代码 L_PCARGO_ID 字符型 5 是
3
DB2102/T 0106—2024
表 2 （续）
11 装计划吨 L_PLAN_TON 数字型 16 3 是
12 卸货名代码 UL_PCARGO_ID 字符型 5 是
13 卸计划吨 UN_PLAN_TON 数字型 16 3 是
14 船长 SHIP_LENGTH 数字型 12 是
15 船代名称 SAGENT_NAME 字符型 60 是
16 备注 REMARK 字符型 200 否
注： 字段【运输性质】用数字代码表示，如，11代表“内贸进口”,12代表“外贸进口”，21代表“内贸出 口”,22代表“外贸出口”,31代表“内贸进出口”，32代表“外贸进出口”。
6.3 指泊计划信息
船舶指泊计划信息详见表3，数据格式见附录A.3。
表3 指泊计划信息数据项
序号 字段描述 字段名 数据类型 数据长度 小数位 是否必填
1 计划主键 SHIP_PLAN_ID 字符型 32 是
2 船舶序号 SHIP_RECORD_ID 字符型 32 是
3 船舶编码 SHIP_NUM 字符型 32 是
4 作业单位代码 E_ORG_ID 字符型 32 是
5 靠泊泊位 BERTH_ID 字符型 32 是
6 靠泊时间 PLAN_TIME 时间型 是
7 装货名ID L_PCARGO_ID 字符型 32 否
8 装计划吨 L_PLAN_TON 数字型 16 3 否
9 卸货名代码 UL_PCARGO_ID 字符型 32 否
10 卸计划吨 UN_PLAN_TON 数字型 16 3 否
11 审核状态 TMB_CHECK_STATE 字符型 1 否
12 审核说明 TMB_CHECK_DESC 字符型 200 否
13 审核时间 TMB_CHECK_TIME 时间型 否
14 备注 REMARK 字符型 1000 否
注1：字段【靠泊时间】格式为YYYY/MM/DD HH:MI:SS,如：2023/03/20 05:00:00。 注2：字段【审核时间】格式为YYYY/MM/DD HH:MI:SS,如：2023/03/20 05:11:08。
6.4 船舶锚地侯泊动态信息
船舶锚地侯泊动态信息详见表4，数据格式见附录A.4。
4
DB2102/T 0106—2024
表4 船舶锚地侯泊动态数据项
序号 字段描述 字段名 数据类型 数据长度 小数位 是否必填
1 动态主键 DTID 字符型 32 是
2 抵港报申报序号 DGBID 字符型 29 是
3 综合申报序号 ZHYBID 字符型 29 是
4 船舶名称 CBMC 字符型 40 是
5 动态代码 DTM 字符型 4 是
6 动态名称 DTMC 字符型 60 是
7 动态时间 SJ 时间型 是
8 上报单位代码 DWDM 字符型 30 是
9 上报单位 DMMC 字符型 60 是
10 操作时间 CZSJ 时间型 是
11 操作人 CZR 字符型 20 是
12 操作状态 FLAG 字符型 2 是
注1：字段【动态时间】格式为YYYY/MM/DD HH:MI:SS,如：2023/03/20 07:53:00。 注2：字段【操作时间】格式为YYYY/MM/DD HH:MI:SS,如：2023/03/20 07:54:00。 注3：字段【操作状态】分为“新增”、“修改”和“删除”，分别用字母I、U、D表示。
6.5 船舶作业动态信息
船舶作业动态信息详见表5，数据格式见附录A.5。
表5 船舶作业动态信息数据项
序号 字段描述 字段名 数据类型 数据长度 小数位 是否必填
1 船舶序号 XH 字符型 20 是
2 单位代码 DWDM 字符型 32 否
3 泊位代码 BWDM 字符型 32 否
4 日期 RQ 时间型 是
5 时间 SJ 时间型 否
6 动态码 DTM 字符型 2 是
7 作业码 ZYM 字符型 6 否
8 开仓数 KCS 整型 2 否
9 配工数 PGS 整型 3 否
10 完成量 WCL 数字型 16 3 否
11 装卸方式 ZX 整型 1 否
12 次序 CX 整型 3 否
13 人员代码 RYDM 字符型 6 否
14 制表人 ZBR 字符型 20 否
注1：字段【日期】格式为YYYY/MM/DD,如：2023/03/20。 注2：字段【时间】格式为HH:MI:SS,如：2023/03/20 08:05:00。 注3：字段【装卸方式】分为装或卸，用数字代码1或2表示，如 1 代表“卸”，2 代表“装”。
5
DB2102/T 0106—2024
附 录 A
（资料性）
数据传输格式样例
A.1 船舶档案数据样例见表 A.1,船舶预报数据样例见表 A.2, 船舶指泊计划数据样例见表 A.3, 船舶
锚地侯泊动态数据样例见表 A.4, 船舶作业动态数据样例见表 A.5。
表 A.1 船舶档案数据格式
角色 数据包 内容
船舶档案 SHIP_ID KIND_ID SHIP_CODE SHIP_CALLNUM SHIP_NAME ENGLISH_NAME SHIPNAME_JP MADE_DATE SHIP_LENGTH SHIP_WIDTH EMPTY_DEPTH FULL_DEPTH BOOM_COUNT HATCH_COUNT TOTAL_TON NET_TON TATLE_LOAD NET_LOAD SEAT_NUM ELEC_POWER SHIP_OWNING SHIP_GJ REMARK { "SHIP_ID":"20053071", "KIND_ID":"2210", "SHIP_CODE":"20053071", "SHIP_CALLNUM":"***", "SHIP_NAME":"***", "ENGLISH_NAME":"***", "SHIPNAME_JP":"", "MADE_DATE":"", "SHIP_LENGTH":"333.00", "SHIP_WIDTH":"60.00", "EMPTY_DEPTH":"", "FULL_DEPTH":"", "BOOM_COUNT":"", "HATCH_COUNT":"", "TOTAL_TON":"162203.00", "NET_TON":"112192.00", "TATLE_LOAD":"320137.00", "NET_LOAD":"", "SEAT_NUM":"", "ELEC_POWER":"", "SHIP_OWNING":"", "SHIP_GJ":"", "REMARK":"" }
注1：SHIP_ID：船舶主键，字符型，系统随机生成，有唯一性，本样例为：20053071。 注2：KIND_ID：船舶分类，本样例为：2210。 注3：SHIP_CODE：船舶代码，定义规则不在本次标准中进行定义，本样例为：20053071。 注4：SHIP_CALLNUM:船舶呼号，本样例为：***。 注5：SHIP_NAME:船舶中文名称，本样例为：***。 注6：ENGLISH_NAME:船舶英文名称，本样例为：***。 注7：SHIPNAME_JP:船名简拼，本样例为""。 注8：MADE_DATE:出厂日期，本样例为""。
6
DB2102/T 0106—2024
表 A.1 (续)
注9：SHIP_ID：船舶主键，字符型，系统随机生成，有唯一性，本样例为：20053071。 注10：KIND_ID：船舶分类，本样例为：2210。 注11：SHIP_CODE：船舶代码，定义规则不在本次标准中进行定义，本样例为：20053071。 注12：SHIP_CALLNUM:船舶呼号，本样例为：***。 注13：SHIP_NAME:船舶中文名称，本样例为：***。 注14：ENGLISH_NAME:船舶英文名称，本样例为：***。 注15：SHIPNAME_JP:船名简拼，本样例为""。 注16：MADE_DATE:出厂日期，本样例为""。 注17：SHIP_LENGTH:船长，本样例为：333.00。 注18：SHIP_WIDTH:船宽，本样例为60.00。 注19：EMPTY_DEPTH:空载吃水，本样例为""。 注20：FULL_DEPTH:满载吃水，本样例为""。 注21：BOOM_COUNT":吊杆数，本样例为""。 注22：HATCH_COUNT:舱口数，本样例为""。 注23：TOTAL_TON:总吨位，本样例为162203.00。 注24：NET_TON:净吨位，本样例为112192.00。 注25：TATLE_LOAD:总载重，本样例为320137.00。 注26：NET_LOAD:净载重，本样例为""。 注27：SEAT_NUM:载客量，本样例为""。 注28：ELEC_POWER:功率，本样例为""。 注29：SHIP_OWNING:船公司，本样例为""。 注30：SHIP_GJ:国籍，本样例为""。 注31：REMARK:备注，本样例为""。
7
DB2102/T 0106—2024
表 A.2 船舶预报数据
角色 数据包 内容
船舶预报 SHIP_RECORD_ID SHIP_NAME EXPECT_TIME NATIONALITY_TP FROM_PORT DESTTION_PORT START_PORT DIRECTION_TP SHIP_LINE L_PCARGO_ID L_PLAN_TON UL_PCARGO_ID UN_PLAN_TON SHIP_LENGTH SAGENT_NAME REMARK { "SHIP_RECORD_ID":"472820", "SHIP_NAME":"***", "EXPECT_TIME":"2023/03/19 09:00:00", "NATIONALITY_TP":"470", "FROM_PORT":"", "DESTTION_PORT":"", "START_PORT":"", "DIRECTION_TP":"12", "SHIP_LINE":"", "L_PCARGO_ID":"02100", "L_PLAN_TON":"129622.510", "UL_PCARGO_ID":"02100", "UN_PLAN_TON":"261827.570", "SHIP_LENGTH":"333.00", "SAGENT_NAME":"***", "REMARK":"" }
注1：SHIP_RECORD_ID:船舶序号，6位长度，从1开始按1递增，唯一，本样例为472820。 注2：SHIP_NAME:船舶名称，本样例为***。 注3：EXPECT_TIME:预抵时间，格式为YYYY/MM/DD HH:MI:SS，本样例为2023/03/19 09:00:00。 注4：NATIONALITY_TP:国籍，本样例为470。 注5：FROM_PORT:开来港，本样例为""。 注6：DESTTION_PORT:开往港，本样例为""。 注7：START_PORT:始发港，本样例为""。 注8：DIRECTION_TP:运输性质，用数字代码表示，本样例为12。 注9：SHIP_LINE:船舶航线，本样例为""。 注10：L_PCARGO_ID:装货名代码，本样例为02100。 注11：L_PLAN_TON:装计划吨，本样例为129622.510。 注12：UL_PCARGO_ID:卸货名代码，本样例为02100。 注13：UN_PLAN_TON:卸计划吨，本样例为261827.570。 注14：SHIP_LENGTH:船长，本样例为333.00。 注15：SAGENT_NAME:船代名称，即船舶代理公司名称，本样例为***。 注16：REMARK:备注，本样例为""。
8
DB2102/T 0106—2024
表 A.3 船舶指泊计划数据
角色 数据包 内容
船舶预报 SHIP_PLAN_ID SHIP_RECORD_ID SHIP_NUM E_ORG_ID BERTH_ID PLAN_TIME L_PCARGO_ID L_PLAN_TON UL_PCARGO_ID UN_PLAN_TON TMB_CHECK_STATE TMB_CHECK_DESC TMB_CHECK_TIME REMARK { "SHIP_PLAN_ID":"1679188335562003247270070 5535293", "SHIP_RECORD_ID":"472820", "SHIP_NUM":"***", "E_ORG_ID":"13", "BERTH_ID":"0722", "PLAN_TIME":"2023/03/20 05:00:00", "L_PCARGO_ID":"", "L_PLAN_TON":"", "UL_PCARGO_ID":"02100", "UN_PLAN_TON":"130000.000", "TMB_CHECK_STATE":"", "TMB_CHECK_DESC":"", "TMB_CHECK_TIME":"", "REMARK":"" }
注1：SHIP_PLAN_ID:计划主键，系统随机生成且唯一，本样例为16791883355620032472700705535293。 注2：SHIP_RECORD_ID:船舶序号，本样例为472820。 注3：SHIP_NUM:船舶编码，即海事系统船舶编码，本样例为***。 注4：E_ORG_ID:作业区，本样例为13。 注5：BERTH_ID:靠泊泊位，本样例为0722。 注6：PLAN_TIME:靠泊时间，格式为YYYY/MM/DD HH:MI:SS，本样例为2023/03/20 05:00:00。 注7：L_PCARGO_ID:装货名代码，本样例为""。 注8：L_PLAN_TON:装计划吨，本样例为""。 注9：UL_PCARGO_ID:卸货名代码，本样例为02100。 注10：UN_PLAN_TON:卸计划吨，本样例为130000.000。 注11：TMB_CHECK_STATE:审核状态，即海事审核状态，本样例为""。 注12：TMB_CHECK_DESC:审核说明，即海事审核说明项，本样例为""。 注13：TMB_CHECK_TIME:审核时间，即海事审核时间，格式为YYYY/MM/DD HH:MI:SS，本样例为""。 注14：REMARK:备注，本样例为""。
9
DB2102/T 0106—2024
表 A.4 船舶锚地侯泊动态信息数据
角色 数据包 内容
船舶预报 DTID DGBID ZHYBID CBMC DTM DTMC SJ DWDM DMM CZSJ CZR FLAG { "DTID":"1637603529774497793", "DGBID":"230316104142869282dv", "ZHYBID":"MAS20230310153402399836WMAJHE", "CBMC":"***", "DTM":"0001", "DTMC":"合同齐备", "SJ":"2023/03/20 07:53:00", "DWDM":"12", "DMMC":"***", "CZSJ":"2023/03/20 07:54:00", "CZR":"ypdd", "FLAG":"I" }
注1：DTID:动态主键，系统随机生成且唯一，本样例为1637603529774497793。 注2：DGBID:抵港报申报序号，本样例为230316104142869282dv。 注3：ZHYBID:综合申报序号，本样例为MAS20230310153402399836WMAJHE。 注4：CBMC:船舶名称，即船舶中文名称，本样例为***。 注5：DTM:动态代码，本样例为0001。 注6：DTMC:动态名称，本样例为合同齐备。 注7：SJ:动态时间，格式为YYYY/MM/DD HH:MI:SS，本样例为2023/03/20 07:53:00。 注8：DWDM:上报单位代码，本样例为12。 注9：DMMC:上报单位，本样例为***。 注10：CZSJ:操作时间，格式为YYYY/MM/DD HH:MI:SS，本样例为2023/03/20 07:54:00。 注11：CZR:操作人，本样例为ypdd。 注12：FLAG:操作状态，分为新增、修改和删除，分别用字母I、U和D表示，本样例为I。
10
DB2102/T 0106—2024
表 A.5 船舶作业动态数据
角色 数据包 内容
船舶预报 XH DWDM BWDM RQ SJ DTM ZYM KCS PGS WCL ZX CX RYDM ZBR { "XH":"472820", "DWDM":"070000", "BWDM":"0722", "RQ":"2023/03/20", "SJ":"2023/03/20 08:05:00", "DTM":"10", "ZYM":"", "KCS":"", "PGS":"", "WCL":"", "ZX":"1", "CX":"2", "RYDM":"", "ZBR":"" }
注1：XH:船舶序号，本样例为472820。 注2：DWDM:单位代码，本样例为070000。 注3：BWDM:泊位代码，本样例为0722。 注4：RQ:日期，格式为YYYY/MM/DD，本样例为2023/03/20。 注5：SJ:时间，格式为YYYY/MM/DD HH:MI:SS，本样例为2023/03/20 08:05:00。 注6：DTM:动态码，本样例为10。 注7：ZYM:作业码，本样例为""。 注8：KC:开仓数，正整型，本样例为""。 注9：PGS:配工数，本样例为""。 注10：WCL:完成量，本样例为""。 注11：ZX:装卸方式，分为装和卸，分别用1和2表示，本样例为1。 注12：CX:次序，动态的先后顺序号，正整型，从1开始排，递增，增幅为1，本样例为2。 注13：RYDM:人员代码，本样例为""。 注14：ZBR:制表人，本样例为""。
11
