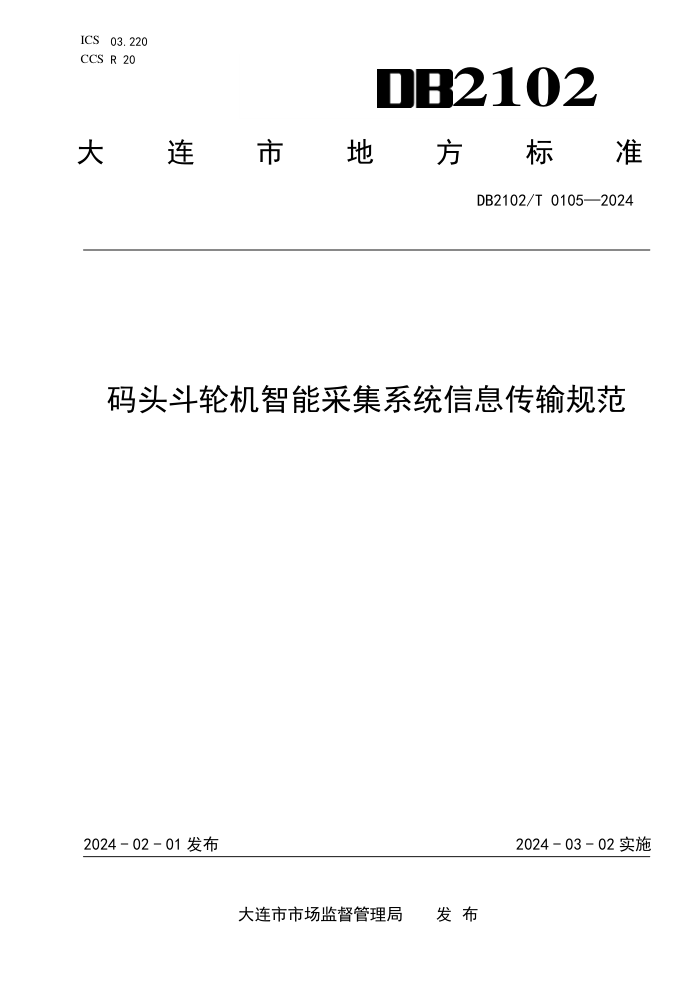

ICS 03.220
CCS R 20 2102
大
连 市 地 方 标 准
DB2102/T 0105—2024
码头斗轮机智能采集系统信息传输规范
2024 - 02 - 01 发布
2024 - 03 - 02 实施
大连市市场监督管理局 发 布
DB2102/T 0105—2024
前
言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起
草。
请注意本文件的部分内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由大连市人民政府口岸办公室提出并归口。
本文件起草单位：招商港航数字科技（辽宁）有限公司，营口海关综合技术服务中心。
本文件起草人：王岐军、谢金钟、王晶、李天顺、王泓东、胡爱华。
本文件发布实施后，任何单位和个人如有问题和意见建议，均可通过来电、来函等方式进行反馈，
有关单位将及时答复并认真处理，根据实际情况依法进行评估及复审。
归口管理部门通讯地址：大连市人民政府口岸办公室（大连市中山区港湾街2号航运交易市场5楼），
联系电话：0411-82623276。
文件起草单位通讯地址：招商港航数字科技（辽宁）有限公司（大连市中山区港湾街1号629房间），
联系电话：0411-82622916。
II
DB2102/T 0105—2024
码头斗轮机智能采集系统信息传输规范
1 范围
本文件规定了码头斗轮机智能采集系统信息传输的术语和定义、缩略语、基本要求、数据格式。
本文件适用于以WEB服务方式通过平台与码头企业内部ERP系统的建设与应用。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 11457 信息技术 软件工程术语
3 术语和定义
GB/T 11457界定的以及下列术语和定义适用于本文件。
3.1
设备 device
设计用于服务或执行功能的一种机制或装置的一部分。
3.2
消息 message
用于输送信息的字符的一种有序序列。
4 缩略语
下列缩略语适用于本文件。
ERP：集成管理的软件系统（Enterprise Resource Planning）
JSON：轻量级的数据交换格式 (JavaScript Object Notation)
WEB：基于HTML和HTTP的一种服务（World Wide Web）
5 基本要求
5.1 网络结构
码头斗轮机智能采集系统信息传输规范主要由斗轮机设备档案、斗轮称采集信息、斗轮机电量采集
信息、斗轮机故障信息组成，通过企业局域网进行对接，码头斗轮机智能采集系统信息传输以WEB服务
方式通过平台与码头企业内部ERP系统进行交互及融合。
1
DB2102/T 0105—2024
5.2 建立通信连接
码头斗轮机智能采集系统信息传输需要与企业内部ERP系统统建立信息对接，当网络出现异常时，
系统会自动尝试重新连接，待网络恢复正常，系统自动链接恢复正常功能。
6 数据格式
6.1 斗轮机设备档案信息
斗轮机设备档案信息将完整数据通过JSON格式传输详见表1，格式见附录A.1。
表1 斗轮机设备档案关键数据项
序号 字段描述 字段名 数据类型 长度 是否必填 说明
1 设备ID DEVICECARD_ID 字符型 50 是 如：张三
2 设备代码 DEVICE_CODE 枚举型 30 是 如：RS3
3 设备名称 DEVICE_NAME 字符型 100 是 如：3号斗轮机
4 设备分类 DEVICE_TYPE 字符型 50 是 如：TY01
5 分类名称 DEVICE_TYPENAME 字符型 50 是 如：斗轮机取料机
6 规格 DEVICE_SIZE 字符型 50 是 如：80T
7 购置时间 BUY_DATE 时间型 是 如：2020/01/01
8 价值 PRICE 数字型 10 是 如：2090000
9 资产管理单位 BELONG_UNIT 字符型 100 是 如：**码头
10 状态 STATUS 字符型 10 是 0-正常 1-停用
6.2 斗轮称采集信息
斗轮称采集信息将完整数据通过JSON格式传输详见表2，格式见附录A.2。
表2 斗轮称采集信息数据项
序号 字段描述 字段名 数据类型 长度 是否必填 说明
1 斗轮称设备ID DEVICE_ID 字符型 30 是 如: 231
2 斗轮机名称 DEVICE_NAME 字符型 100 是 如: RS3
3 采集时间 DEVICE_DATE 时间型 是 如: 2023/02/05 13:10
4 瞬时值 TICK 整型 10 是 如: 1431
5 累计值 GROSS 整型 10 是 如: 17576
6 备注 MARK 字符型 100 否
6.3 斗轮机电量采集信息，
斗轮机电量采集信息将完整数据通过 JSON 格式传输详见表 3，格式见附录 A.3。
2
DB2102/T 0105—2024
表3 斗轮机电量数据项
序号 字段描述 字段名 数据类型 长度 是否必填 说明
1 斗轮称设备ID DEVICE_ID 字符型 30 是 如: 231
2 斗轮机名称 DEVICE_NAME 字符型 100 是 如: RS2
3 采集时间 DEVICE_DATE 时间型 是 如: 2023/02/05 13:10
4 电表值 GROSS 整型 10 是 如: 1431
6.4 斗轮机故障信息
斗轮机故障信息将完整数据通过 JSON 格式传输详见表 4，格式见附录 A.4。
表4 斗轮机故障信息数据项
序号 字段描述 字段名 数据类型 长度 是否必填 说明
1 斗轮称设备ID DEVICE_ID 字符型 30 是 如: 231
2 斗轮机名称 DEVICE_NAME 字符型 100 是 如: RS2
3 故障时间 DEVICE_DATE 时间型 是 如: 2023/02/05 13:10
4 故障类型 OPRTYPE 字符型 30 是 如: 大机信息
5 故障描述 OPRMS 字符型 100 否 如: MFC故障复位
3
DB2102/T 0105—2024
附 录 A
（资料性）
服务数据格式
A.1 斗轮机设备档案数据样例见表 A.1，斗轮称电量数据样例见表 A.2，斗轮机电量数据样例见表
A.3，斗轮机故障信息数据样例见表 A.4。
表A.1 斗轮机设备档案数据
角色 数据包 内容
斗轮机设备档案 斗轮机设备档案数据 { “DEVICE_ID”：“231”, “DEVICE_ CODE”：“RS2”, “DEVICE_NAME”：“3号斗轮机”, “DEVICE_TYPE”:“TY01”, “DEVICE_TYPENAME”:“斗轮机取料机”, “DEVICE_SIZE”:“80T”, “BUY_DATE”:“2020/01/01”, “PRICE”:“20220401”, “BELONG_UNIT”:“2090000”, “STATUS”:“粮食码头”, “RECORD_STAUS”:“1” }
表A.2 斗轮称电量数据
角色 数据包 内容
斗轮称电量 斗轮称电量数据 { “DEVICE_ID”：“231”, “DEVICE_NAME”：“RS2”, “RDEVICE_DATE”：“2023/02/05 13:10”， “TICK ”：“1431”， “GROSS”：“17576”， “MARK”：“ ” }
4
DB2102/T 0105—2024
表A.3 斗轮机电量数据
角色 数据包 内容
斗轮机电量 斗轮机电量数据 { “DEVICE_ID”：“231”, “DEVICE_NAME”：“RS2”, “RDEVICE_DATE”：“2023/02/05 13:10”, “GROSS”：“1431” }
表A.4 斗轮机故障信息数据
角色 数据包
斗轮机故障信息 斗轮机故障信息数据
内容
{ “DEVICE_ID”：“231”, “DEVICE_NAME”：“RS2”, “RDEVICE_DATE”：“2023/02/05 13:10”, “OPRTYPE”：“大机信息”, “OPRMS”：“MFC故障复位” }
5
