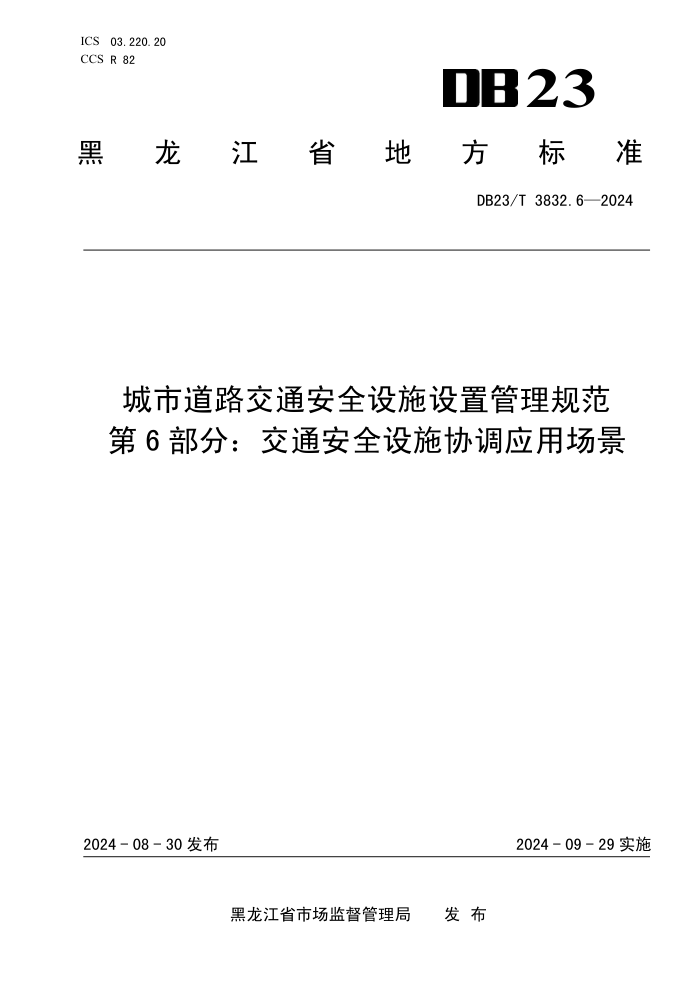

ICS 03.220.20 23
CCS R 82
黑
龙 江 省 地 方 标 准
DB23/T 3832.6—2024
城市道路交通安全设施设置管理规范
第 6 部分：交通安全设施协调应用场景
2024 - 08 - 30 发布
2024 - 09 - 29 实施
黑龙江省市场监督管理局 发 布
DB23/T 3832.6—2024
目
次
前言 ................................................................................. III
1 范围 ................................................................................. 1
2 规范性引用文件 ....................................................................... 1
3 术语和定义 ........................................................................... 1
4 基本规定 ............................................................................. 1
5 示例场景分类 ......................................................................... 1
5.1 交叉口通用示例场景 ............................................................... 1
5.2 路段示例场景 ..................................................................... 2
5.3 区域示例场景 ..................................................................... 2
5.4 交通稳静化场景 ................................................................... 3
6 示例场景交通安全设施协调应用 ......................................................... 3
附录 A （资料性） 交叉口示例场景交通安全设施协调应用 ....................................4
A.1 一般渠化型交叉口 ................................................................. 4
A.1.1 一般渠化型十字交叉口 ......................................................... 4
A.1.2 一般渠化型 T 型交叉口 ......................................................... 6
A.2 渠化岛型交叉口 ................................................................... 8
A.2.1 渠化岛型十字交叉口 ........................................................... 8
A.2.2 渠化岛型 T 型交叉口 .......................................................... 10
A.3 慢行优化型交叉口 ................................................................ 12
A.3.1 慢行一体化型十字交叉口 ...................................................... 12
A.3.2 左转非机动车一次过街十字交叉口 .............................................. 16
A.4 右进右出交叉口 .................................................................. 18
A.4.1 右进右出交叉口（有慢行过街） ................................................ 18
A.4.2 右进右出交叉口（无慢行过街） ................................................ 20
A.4.3 环岛交叉口 .................................................................. 21
附录 B （资料性） 路段示例场景交通安全设施协调应用 .....................................24
B.1 潮汐车道场景 .................................................................... 24
B.2 公交专用道场景 .................................................................. 26
B.3 货运通道场景 .................................................................... 28
B.4 驾驶考试、训练路段场景 .......................................................... 30
B.5 快速路合流区场景 ................................................................ 33
B.6 快速路分流区场景 ................................................................ 35
B.7 路段行人过街场景 ................................................................ 37
附录 C （资料性） 区域示例场景交通安全设施协调应用 .....................................40
C.1 单行交通组织场景 ................................................................ 40
C.2 禁货区域场景 .................................................................... 43
I
DB23/T 3832.6—2024
C.3 学校区域 ........................................................................ 45
附录 D （资料性） 交通稳静化场景 .......................................................48
D.1 一般规定 ........................................................................ 48
D.2 道路窄化减速措施 ................................................................ 50
D.2.1 车道窄化 .................................................................... 50
D.2.2 窄点 ........................................................................ 50
D.2.3 路中交通岛 .................................................................. 51
D.3 垂直减速措施 .................................................................... 51
D.3.1 路拱 ........................................................................ 51
D.3.2 减速垫 ...................................................................... 52
D.3.3 升高的人行横道 .............................................................. 53
D.3.4 凸起交叉口 .................................................................. 53
D.3.5 共享街道 .................................................................... 54
D.4 水平减速措施 .................................................................... 54
D.4.1 减速弯道 .................................................................... 54
D.4.2 转角拓展 .................................................................... 55
D.4.3 迷你环岛 .................................................................... 56
参考文献 .............................................................................. 57
II
DB23/T 3832.6—2024
前
言
本文件按照GB/T 1.1—2020《标准化工作导则
起草。
第1部分：标准化文件的结构和起草规则》的规定
DB23/T 3832《城市道路交通安全设施设置管理规范》分为六个部分：
——第1部分：总则
——第2部分：交通标志
——第3部分：交通标线
——第4部分：交通信号灯
——第5部分：隔离防护设施及其他设施
——第6部分：交通安全设施协调应用场景
本文件为DB23/T 3832的第6部分。
请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。
本文件由黑龙江省公安厅交通管理局提出并归口。
本文件起草单位：黑龙江省公安厅交通管理局、公安部交通管理科学研究所、无锡市明大交通科技
咨询有限公司、黑龙江万象交通科技有限公司。
本文件主要起草人：周立平、卢贵忠、马晶晶、李晓冬、杨铭、祖永昶、王道强、李娅、朱俊炜、
项强、吴祥龙。
本文件首次发布。
III
DB23/T 3832.6—2024
城市道路交通安全设施设置管理规范
第 6 部分：交通安全设施协调应用场景
1
范围
本文件规定了黑龙江省城市道路交通安全设施协调应用的一般规定、示例场景以及示例场景交通安
全设施协调应用。
本文件适用于城市道路交通安全设施设置场景综合应用。其他道路可参照执行。
2
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
3 GB 51038 城市道路交通标志和标线设置规范
GA/T 1215 中小学与幼儿园校园周边道路交通设施设置规范
术语和定义
本文件没有需要界定的术语和定义。
4 基本规定
4.1 交通安全设施之间、交通安全设施与外部环境之间应相互协调，并满足交通组织、交通管理要求。
4.2 交通标志、交通标线、交通信号灯、隔离防护设施等交通安全设施设置应与交叉口、路段交通组
织渠化相适应。
4.3
交通标志、交通标线、交通信号灯、隔离防护设施等交通安全设施需传达同样的交通信息时，交
通信息应保持一致，不存在矛盾、歧义等现象。
4.4
交通稳静化或其他特殊需求区域，应结合交通安全设施产生的噪音、光污染等问题，按需调整设
施类型、形式、结构等降低影响程度。
5 示例场景分类
5.1 交叉口通用示例场景
交叉口通用示例场景根据控制方式可分为信号控制交叉口、非信号控制交叉口及环岛交叉口；根据
渠化类型可分为一般渠化型交叉口示例场景、渠化岛型交叉口示例场景及慢行优化型交叉口示例场景；
每个场景示例1~2类，详见表1。
1
DB23/T 3832.6—2024
表 1
交叉口通用示例场景
序号 控制方式 交叉口通用示例场景 场景编号 说明
1 信号 控制 一般渠化型交叉口 十字 附录A.1.1
T型 附录A.1.2
渠化岛型交叉口 十字 附录A.2.1 右转渠化岛
T型 附录A.2.2 右转渠化岛
慢行优化型交叉口 慢行一体化交叉口， 十字 附录A.3.1 慢行一体化交通组织方式， 含左转非机动车一次及二次 过街两种方式
左转非机动车一次过 街交叉口，十字 附录A.3.2 左转非机动车一次过街交通 组织方式
2 非信号 控制 右进右出（有慢行过街） 十字 附录A.4.1 支路方向无中央渠化岛
右进右出（无慢行过街） 十字 附录A.4.2
3 环岛交叉口 附录A.4.3
注1：道路横断面以一幅路双向6车道示例。 注2：本文件示例场景为一般情况场景，异形、多岔交叉口或其他特殊管控要求场景根据交通组织要求设置交通 安全设施。 注3：设置单向组织的交叉口见附录C.1。
5.2 路段示例场景
路段通用示例场景包括潮汐车道场景、公交专用道场景、货运通道场景、驾驶考试及训练路段场景、
快速路合分流区场景、路段行人过街场景，详见表2。
表 2 路段示例场景
序号 路段示例场景 场景编号 说明
1 潮汐车道场景 附录B.1 一幅路双向5车道示例
2 公交专用道场景 附录B.2 一幅路双向6车道示例
3 货运通道场景 附录B.3 一幅路双向2车道示例
4 驾驶考试、训练路段场景 附录B.4 一幅路双向4车道示例
5 快速路合流区场景 附录B.5
6 快速路分流区场景 附录B.6
7 路段行人过街场景 附录B.7 两幅路双向6车道有中央分隔带及一幅路双向4车 道无中央分隔带示例
注：本文件示例场景为一般情况场景，其他特殊管控要求根据交通组织要求设置交通安全设施。
5.3
区域示例场景
区域示例场景包括单向交通组织场景、学校周边区域场景、禁货区域场景，其中单向交通组织场景
示例单行路信号控制场景及单行路非信号控制场景，详见表3。
2
DB23/T 3832.6—2024
表 3
区域示例场景
序号 路段示例场景 场景编号 说明
1 单向交通组织场景 信号控制 附录C.1 机动车单向通行、非机动车双向通行
非信号控制 附录C.1 机动车单向通行、非机动车双向通行
2 禁货区域场景 附录C.2
3 学校周边区域场景 附录C.3
注1：道路横断面以一幅路示例。 注2：本文件示例场景为一般情况场景，其他特殊管控要求根据交通组织要求设置交通安全设施。
5.4
交通稳静化场景
交通稳静化场景应用见附录D。
6
示例场景交通安全设施协调应用
示例场景对应交通安全设施协调应用见附录A、附录B、附录C。
3
DB23/T 3832.6—2024
附 录 A
（资料性）
交叉口示例场景交通安全设施协调应用
A.1 一般渠化型交叉口
A.1.1 一般渠化型十字交叉口
A.1.1.1 一般渠化型十字交叉口示例场景的交通安全设施配置要求见表 A.1。
表 A.1 一般渠化型十字交叉口示例场景交通安全设施配置表
类型 配置情况 备注
交通标志 分隔带右侧行驶标志 √
线形诱导标志 √
禁止车辆停放标志 √
限制速度标志 √
分向行驶车道标志 √
路径指引标志 √
其他交通标志* * 根据交叉口需求设置相应标志
交通标线 人行横道线 √
停止线 √
车行道分界线 √
左弯待转区线 *
机动车导向箭头 √ 应与机动车道组合一致
非机动车标记 *
其他交通标线* * 根据交叉口需求设置相应标线
信号灯 机动车信号灯 √
人行横道信号灯 √
非机动车信号灯 *
隔离防护设施 隔离 栏杆 中央分隔栏杆 *
机非分隔栏杆 *
人行分隔栏杆 *
交通岛 *
阻车桩等其他分隔设施 √
注： √表示应设置设施；*表示根据具体场景、交通管控要求设置的交通安全设施。
4
DB23/T 3832.6—2024
A.1.1.2
一般渠化型十字交叉口示例场景见图 A.1。
图 A.1 一般渠化型十字交叉口应用场景示例
5
DB23/T 3832.6—2024
A.1.2
一般渠化型T型交叉口
A.1.2.1
一般渠化型 T 型交叉口示例场景的交通安全设施配置要求见表 A.2。
表 A.2 一般渠化型 T 型交叉口应用场景交通安全设施配置表
类型 配置情况 备注
交通标志 分隔带右侧行驶标志 √
线形诱导标志 √
禁止车辆停放标志 √
限制速度标志 √
分向行驶车道标志 √
路径指引标志 √
其他交通标志* * 根据交叉口需求设置相应标志
交通标线 人行横道线 √
停止线 √
车行道分界线 √
左弯待转区线 *
机动车导向箭头 √ 应与机动车道组合一致
非机动车标记 *
其他交通标线* * 根据交叉口需求设置相应标线
信号灯 机动车信号灯 √
人行横道信号灯 √
非机动车信号灯 *
隔离防护设施 隔离 栏杆 中央分隔栏杆 *
机非分隔栏杆 *
人行分隔栏杆 *
交通岛 *
阻车桩等其他分隔设施 √
其他设施 轮廓标 √
注：√表示应设置设施；*表示根据具体场景、交通管控要求设置的交通安全设施。
6
DB23/T 3832.6—2024
A.1.2.2
一般渠化型 T 型交叉口示例场景见图 A.2。
图 A.2 一般型 T 型交叉口应用场景示例
7
DB23/T 3832.6—2024
A.2 渠化岛型交叉口
A.2.1 渠化岛型十字交叉口
A.2.1.1 渠化岛型十字交叉口示例场景的交通安全设施配置要求见表 A.3。
表 A.3 渠化岛型十字交叉口应用场景交通安全设施配置表
类型 配置情况 备注
交通标志 分隔带右侧行驶标志 √
线形诱导标志 √
禁止车辆停放标志 √
限制速度标志 √
分向行驶车道标志 √
路径指引标志 √
其他交通标志* * 根据交叉口需求设置相应标志
交通标线 人行横道线 √
停止线 √
车行道分界线 √
左弯待转区线 *
机动车导向箭头 √ 应与机动车道组合一致
非机动车道线 √
非机动车标记 *
其他交通标线* * 根据交叉口需求设置相应标线
信号灯 机动车信号灯 √
人行横道信号灯 √
非机动车信号灯 *
隔离防护设施 隔离 栏杆 中央分隔栏杆 √
机非分隔栏杆 *
人行分隔栏杆 *
交通岛 *
阻车桩等其他分隔设施 √
注： √表示应设置设施；*表示根据具体场景、交通管控要求设置的交通安全设施。
8
DB23/T 3832.6—2024
A.2.1.2
渠化岛型十字交叉口示例场景见图 A.3。
图 A.3 渠化岛型十字交叉口应用场景示例
9
DB23/T 3832.6—2024
A.2.2
渠化岛型T型交叉口
A.2.2.1
渠化岛型 T 型交叉口示例场景的交通安全设施配置要求见表 A.4。
表 A.4 渠化岛型 T 型交叉口应用场景交通安全设施配置表
类型 配置情况 备注
交通标志 分隔带右侧行驶标志 √
线形诱导标志 √
禁止车辆停放标志 √
限制速度标志 √
分向行驶车道标志 √
路径指引标志 √
其他交通标志* * 根据交叉口需求设置相应标志
交通标线 人行横道线 √
停止线 √
车行道分界线 √
左弯待转区线 *
机动车导向箭头 √ 应与机动车道组合一致
非机动车道线 √
非机动车标记 *
其他交通标线* * 根据交叉口需求设置相应标线
信号灯 机动车信号灯 √
人行横道信号灯 √
非机动车信号灯 *
隔离防护设施 隔离 栏杆 中央分隔栏杆 *
机非分隔栏杆 *
人行分隔栏杆 *
交通岛 *
阻车桩等其他分隔设施 √
其他设施 轮廓标 √
注：√表示应设置设施；*表示根据具体场景、交通管控要求设置的交通安全设施。
10
DB23/T 3832.6—2024
A.2.2.2
渠化岛型 T 型交叉口示例场景见图 A.4。
图 A.4 渠化岛型 T 型交叉口应用场景示例
11
DB23/T 3832.6—2024
A.3 慢行优化型交叉口
A.3.1 慢行一体化型十字交叉口
A.3.1.1 慢行一体化型交叉口又称受保护骑行交叉口，该场景应包含独立的非机动车道、机动车右转隔
离区及单独非机动车信号灯。
A.3.1.2 慢行一体化型交叉口可分以下两种场景：
A.3.1.2.1 左转非机动车二次过街示例场景的交通安全设施配置要求见表 A.5，示例场景见图 A.5。
表 A.5 慢行一体化型十字交叉口（左转非机动车二次过街）应用场景交通安全设施配置表
类型 配置情况 备注
交通标志 非机动车左转二次过街告 示标志 √ 非机动车进口道处设置
禁止非机动车左转弯标志 √ 与非机动车左转二次过街 告示标志合杆
其他交通标志* * 根据交叉口需求设置相应标志
交通标线 人行横道线 √
车行道分界线 √
非机动车道线 √
机动车导向箭头 √ 应与机动车道组合一致
非机动车导向箭头 √ 引导非机动车过街方向的区域设置
非机动车左转等待区线 √ 应在保护区域内设置
停止线 √
左弯待转区线 *
非机动车标记 √
其他交通标线* * 根据交叉口需求设置相应标线
信号灯 机动车信号灯 √
人行横道信号灯 √
非机动车信号灯 √
隔离防护设施 隔离 栏杆 中央分隔栏杆 双向 6 车道及以上——√ 其他——* 设置分隔带的道路视具体场景是否保 留隔离护栏
机非分隔栏杆 *
人行分隔栏杆 *
交通岛 *
阻车桩等其他分隔设施 *
注：√表示应设置设施；*表示根据具体场景、交通管控要求设置的交通安全设施。
12
DB23/T 3832.6—2024
图 A.5 慢行一体化型十字交叉口（左转非机动车二次过街）应用场景示例
13
DB23/T 3832.6—2024
A.3.1.2.2
左转非机动车一次过街示例场景的交通安全设施配置要求见表 A.6，示例场景见图 A.6。
表 A.6 慢行一体化型十字交叉口（左转非机动车一次过街）应用场景交通安全设施配置表
类型 配置情况 备注
交通标志 其他交通标志* * 根据交叉口需求设置相应标志
交通标线 人行横道线 √
车行道分界线 √
非机动车道线 √
机动车导向箭头 √ 应与机动车道组合一致
非机动车导向箭头 √ 应与非机动车道组合一致
停止线 √
路口导向线 √ 引导非机动车过街轨迹线上设置
非机动车标记 √ 引导非机动车过街轨迹的区域设置
其他交通标线* * 根据交叉口需求设置相应标线
信号灯 机动车信号灯 √
人行横道信号灯 √
非机动车信号灯 √ 应设置左转非机动车信号灯
隔离防护设施 隔离 栏杆 中央分隔栏杆 双向 6 车道及以上——√ 其他——* 设置分隔带的道路视具体场景是否保 留隔离护栏
机非分隔栏杆 *
人行分隔栏杆 *
交通岛 *
阻车桩等其他分隔设施 *
注：√表示应设置设施；*表示根据具体场景、交通管控要求设置的交通安全设施。
14
DB23/T 3832.6—2024
图 A.6 慢行一体化型十字交叉口（左转非机动车一次过街）应用场景示例
15
DB23/T 3832.6—2024
A.3.2
左转非机动车一次过街十字交叉口
A.3.2.1
左转非机动车一次过街十字交叉口示例场景的交通安全设施配置要求见表 A.7。
表 A.7 左转非机动车一次过街十字交叉口应用场景交通安全设施配置表
类型 配置情况 备注
交通标志 其他交通标志* * 根据交叉口需求设置相应标志
交通标线 人行横道线 √
车行道分界线 √
非机动车道线 √
机动车导向箭头 √ 应与机动车道组合一致
非机动车导向箭头 √ 应与非机动车道组合一致
停止线 √
路口导向线 √ 引导非机动车过街轨迹线上设置
非机动车标记 √ 引导非机动车过街轨迹的区域设置
其他交通标线* * 根据交叉口需求设置相应标线
信号灯 机动车信号灯 √
人行横道信号灯 √
非机动车信号灯 *
隔离防护设施 隔离 栏杆 中央分隔栏杆 双向 6 车道及以上——√ 其他——* 设置分隔带的道路视具体场景是否保 留隔离护栏
机非分隔栏杆 *
人行分隔栏杆 *
交通岛 *
阻车桩等其他分隔设施 *
注：√表示应设置设施；*表示根据具体场景、交通管控要求设置的交通安全设施。
16
DB23/T 3832.6—2024
A.3.2.2
左转非机动车一次过街十字交叉口示例场景见图 A.7。
图 A.7 左转非机动车一次过街十字交叉口应用场景示例
17
DB23/T 3832.6—2024
A.4 右进右出交叉口
A.4.1 右进右出交叉口（有慢行过街）
A.4.1.1 右进右出交叉口（有慢行过街）示例场景的交通安全设施配置要求见表 A.8。
表 A.8 右进右出交叉口（有慢行过街）应用场景交通安全设施配置表
类型 配置情况 备注
交通标志 减速让行标志 √ 相交道路进口道处设置
向右转弯 √ 与减速让行标志合杆
其他交通标志* * 根据交叉口需求设置相应标志
交通标线 人行横道线 √
车行道分界线 √
非机动车道线 *
机动车导向箭头 √ 应与机动车道组合一致
停止线 √
减速让行标线 √
非机动车标记 *
慢行二次等待区 √
其他交通标线* * 根据交叉口需求设置相应标线
信号灯 机动车信号灯 双向 6 车道及以上——√ 其他——*
人行横道信号灯
非机动车信号灯
隔离防护设施 隔离 栏杆 中央分隔栏杆 √ 设置分隔带的道路视具体场景是否 保留隔离护栏
机非分隔栏杆 *
人行分隔栏杆 *
交通岛 *
阻车桩等其他分隔设施 √
注：√表示应设置设施；*表示根据具体场景、交通管控要求设置的交通安全设施。
18
DB23/T 3832.6—2024
A.4.1.2
右进右出交叉口（有慢行过街）示例场景见图 A.8。
a）示例一
b）示例二
图 A.8 右进右出交叉口（有慢行过街）应用场景示例
19
DB23/T 3832.6—2024
A.4.2
右进右出交叉口（无慢行过街）
A.4.2.1
右进右出交叉口（无慢行过街）示例场景的交通安全设施配置要求见表 A.9。
表 A.9 右进右出交叉口（无慢行过街）应用场景交通安全设施配置表
类型 配置情况 备注
交通标志 减速让行标志 √ 相交道路进口道处设置
向右转弯 √ 与减速让行标志合杆
其他交通标志* * 根据交叉口需求设置相应标志
交通标线 人行横道线 *
禁止跨越同向车行道分界 线 √
非机动车道线 *
机动车导向箭头 * 应与机动车道组合一致
停止线 √
减速让行标线 √
非机动车标记 *
其他交通标线* * 根据交叉口需求设置相应标线
隔离防护设施 隔离 栏杆 中央分隔栏杆 双向 6 车道及以上——√ 其他——* 设置分隔带的道路视具体场景是否 保留隔离护栏
机非分隔栏杆 *
人行分隔栏杆 *
注：√表示应设置设施；*表示根据具体场景、交通管控要求设置的交通安全设施。
A.4.2.2
右进右出交叉口（无慢行过街）示例场景见图 A.9。
图 A.9 右进右出交叉口（无慢行过街）应用场景示例
20
DB23/T 3832.6—2024
A.4.3 环岛交叉口
A.4.3.1 环岛交叉口示例场景的交通安全设施配置要求见表 A.10。
表 A.10 环岛交叉口应用场景交通安全设施配置表
类型 配置情况 备注
交通标志 减速让行标志 √ 进口道处设置
人行横道标志 * 进口及出口道人行横道线处设置
环岛行驶标志 √ 与车道行驶方向标志合杆
车道行驶方向标志 * 进口道第二组机动车导向箭头处设置
线形诱导标志 * 在环岛对应进口方向设置
其他交通标志* * 根据交叉口需求设置相应标志
交通标线 人行横道线 *
禁止跨越同向车行道分界 线 √
非机动车道线 *
环岛导向箭头 * 应与机动车道组合一致
停止线 √
减速让行标线 √
非机动车标记 *
其他交通标线* * 根据交叉口需求设置相应标线
信号灯 机动车信号灯 *
人行横道信号灯
非机动车信号灯
