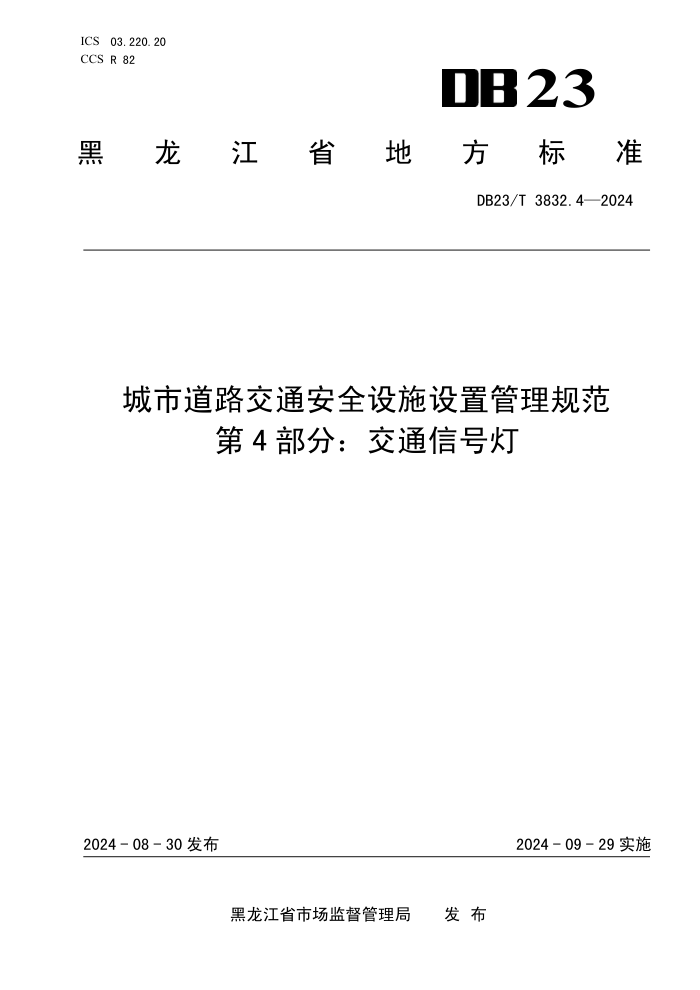

ICS 03.220.20 23
CCS R 82
黑
龙 江 省 地 方 标 准
DB23/T 3832.4—2024
城市道路交通安全设施设置管理规范
第 4 部分：交通信号灯
2024 - 08 - 30 发布
2024 - 09 - 29 实施
黑龙江省市场监督管理局 发 布
DB23/T 3832.4—2024
目
次
前言 ................................................................................. III
1
范围 ................................................................................ 1
2
规范性引用文件 ...................................................................... 1
3
术语和定义 .......................................................................... 1
4
通用要求 ............................................................................ 2
5
交通信号灯类型 ...................................................................... 3
6
设置条件 ............................................................................ 3
7
信号灯组合 .......................................................................... 4
7.1
机动车的信号灯组合 .............................................................. 4
7.2
非机动车的信号灯组合 ............................................................ 7
7.3
组合形式选用 .................................................................... 7
7.4
特殊场景的组合使用 .............................................................. 9
8
信号灯安装方式 ..................................................................... 11
8.1
一般规定 ....................................................................... 11
8.2
交叉口信号灯 ................................................................... 13
8.2.1
停止线距离较大交叉口 ....................................................... 13
8.2.2
排队过长交叉口 ............................................................. 15
8.2.3
宽路幅交叉口 ............................................................... 15
8.2.4
设有待转区的交叉口 ......................................................... 16
8.2.5
立交桥下交叉口 ............................................................. 17
8.2.6
左转车道右置交叉口 ......................................................... 18
8.2.7
道路线形不佳交叉口 ......................................................... 18
8.2.8
形状不规则交叉口 ........................................................... 19
8.2.9
T 型交叉口 ..................................................................20
8.2.10
某方向进口道只能右转的交叉口 .............................................. 20
8.2.11
设有掉头车道交叉口 ........................................................ 21
8.2.12
单行路交叉口 .............................................................. 21
8.2.13
公交专用道交叉口 .......................................................... 24
8.2.14
方向禁行交叉口 ............................................................ 24
8.2.15
左转非机动车二次过街交叉口 ................................................ 25
8.2.16
单口轮放交叉口 ............................................................ 26
8.2.17
非机动车在道路一侧双向通行的交叉口 ........................................ 26
8.2.18
交叉口行人过街 ............................................................ 27
8.3
路段信号灯 ..................................................................... 28
8.3.1
快速路匝道 ................................................................. 28
8.3.2
路段交替通行 ............................................................... 28
I
DB23/T 3832.4—2024
8.3.3
潮汐车道 ................................................................... 30
8.3.4
路段掉头 ................................................................... 31
8.3.5
路段灯控行人过街 ........................................................... 31
9
灯组安装方式 ....................................................................... 33
10
信号灯灯具 ........................................................................ 34
11
信号灯杆件及基础 .................................................................. 35
12
信号机及机箱 ...................................................................... 35
13
线缆敷设 .......................................................................... 35
14
其他相关设施 ...................................................................... 36
14.1
倒计时显示器 .................................................................. 36
14.2
移动式信号灯 .................................................................. 36
14.3
信号灯标识 .................................................................... 37
15
交通信号运行 ...................................................................... 37
15.1
信号配时及相位设置 ............................................................ 37
15.2
运行管理 ...................................................................... 37
15.3
运行评价 ...................................................................... 38
参考文献 .............................................................................. 39
II
DB23/T 3832.4—2024
前
言
本文件按照GB/T 1.1—2020《标准化工作导则
起草。
第1部分：标准化文件的结构和起草规则》的规定
DB23/T 3832《城市道路交通安全设施设置管理规范》分为六个部分：
——第1部分：总则
——第2部分：交通标志
——第3部分：交通标线
——第4部分：交通信号灯
——第5部分：隔离防护设施及其他设施
——第6部分：交通安全设施协调应用场景
本文件为DB23/T 3832的第4部分。
请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。
本文件由黑龙江省公安厅交通管理局提出并归口。
本文件起草单位：黑龙江省公安厅交通管理局、公安部交通管理科学研究所、无锡市明大交通科技
咨询有限公司、黑龙江万象交通科技有限公司。
本文件主要起草人：祖永昶、李晓冬、李娅、顾金刚、卢健、赵杨洋、司宇琪、马晶晶、李霖、张
军。
本文件首次发布。
III
DB23/T 3832.4—2024
城市道路交通安全设施设置管理规范
第 4 部分：交通信号灯
1
范围
本文件规定了黑龙江省城市道路交通信号灯的通用要求、交通信号灯类型、设置条件、信号灯组合、
信号灯安装方式、灯组安装方式、信号灯灯具、信号灯杆件及基础、信号机及机箱、线缆敷设、倒计时
显示器、移动式信号灯、信号灯标识、交通信号运行。
本文件适用于城市道路交通信号灯的设置、安装、运行管理。其他道路可参照执行。
2
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB 14886
道路交通信号灯设置与安装规范
GB 14887
道路交通信号灯
GB/T 18226
公路交通工程钢构件防腐技术条件
GB/T 18833
道路交通反光膜
GB 25280
道路交通信号控制机
GB/T 43229
交通信号控制机与车辆检测器间通信协议
GB 50010
混凝土结构设计规范
GB 50017
钢结构设计标准
GB 50153
工程结构可靠性设计统一标准
GB 50647
城市道路交叉口规划规范
GA/T 115
道路交通拥堵度评价方法
GA/T 489
道路交通信号控制机安装规范
GA/T 508
道路交通信号倒计时显示器
GA/T 527（所有部分）
道路交通信号控制方式
GA/T 652
公安交通管理外场设备基础设施施工通用要求
GA/T 1049.2
公安交通集成指挥平台通信协议 第2部分：交通信号控制系统
GA/T 1081
安全防范系统维护保养规范
GA/T 1743
道路交通信号控制机信息发布接口规范
GA/T 2014
道路交通信号配时运行管理规范
3
术语和定义
下列术语和定义适用于本文件。
3.1
信号灯组合
将一个或多个指引车辆通行的信号灯组，按照信号控制需要进行组合后构成的整体。
3.2
T 型交叉口垂直方向
在T型或近似T型交叉口中，对应字母“T”竖向的道路走向。
示例：见图1。
1
DB23/T 3832.4—2024
标引序号说明：
1——T型交叉口垂直方向。
图 1
T 型交叉口垂直方向示意图
3.3
公交信号灯
用于指挥公交车通行的一组道路交通信号灯。
3.4
搭接相位
在保证交通流不冲突的情况下，在某一相位结束前，提前准许下一相位中的一股或多股交通流通行，
或某一相位开始前，提前终止上一相位中的一股或多股交通流通行的一种信号灯组显示状态。
3.5
单口轮放
交叉口轮流放行每个进口道全部流向或机动车的全部流向的一种信号控制方式。
4
通用要求
4.1
信号灯的类型、组合方式、设置位置、安装方式等，应根据道路条件、交通流条件、交通管理需
要确定。
4.2
新建、改（扩）建道路在规划设计阶段应一并考虑信号灯的规划、设计及建设工作。
4.3
当设置条件发生改变时，应对信号灯进行评估，及时调换、更新。
4.4
信号灯灯具的颜色、形状、图案、光学性能、工作条件、机械强度、电气性能，除满足本规范规
定外，按照 GB 14887 执行。
4.5
信号灯的设置条件、排列顺序、安装数量、安装位置、安装方式、安装方位、安装高度、信号灯
杆件、设计和施工资质等，除满足本规范规定外，按照 GB 14886 执行。
4.6
信号灯应与道路交通标志、标线表达信息互相一致，不应产生歧义。
4.7
信号灯不应被行道树或其他设施遮挡，不应被其它光源或色彩干扰。
4.8
安装信号灯时，宜配套设置相应的监控、标准化取电以及交通信息采集等设施。闯红灯自动记录
系统宜同时具备录像、车流量记录、号牌识别、通过车辆图像记录等扩展功能。
4.9
信号灯、信号机柜（箱）、倒计时显示器、行人按钮、信号灯告示标志、信号灯 LED 屏等的样式、
外观、颜色、尺寸等，同一城市宜保持一致。
2
DB23/T 3832.4—2024
5 交通信号灯类型
5.1 根据信号灯控制对象和作用，信号灯的类型主要有：
a) 用于机动车信号控制的信号灯（以下简称“机动车的信号灯”），包括机动车信号灯、方向
指示信号灯、公交信号灯、掉头信号灯、车道信号灯；
b)
用于非机动车信号控制的信号灯（以下简称“非机动车的信号灯”），包括非机动车信号灯、
左转非机动车信号灯；
c)
用于行人通行控制的人行横道信号灯；
d)
用于安全警告的，车辆、行人通行时应注意瞭望，在确保安全后通过的闪光警告信号灯。
5.2
方向指示信号灯由红色、黄色、绿色三个几何位置分立的内有同向箭头图案的圆形单元组成的一
组道路交通信号灯。直行方向指示信号灯的箭头角度可根据道路走向进行适度调整，调整范围在（90
±45）°，样式参照图 2。
a）直行向左偏转指示信号灯
b）直行向右偏转指示信号灯
图 2 偏转方向指示信号灯
5.3 除上述的方向指示信号灯外，其他信号灯的样式应按照 GB 14886、GB 14887 执行。
5.4 信号灯的灯色转换按照 GB 14886 执行。
6 设置条件
6.1 按照 GB 50647 规划设计的进出口道展宽的信号控制交叉口（平 A1 类）、进出口道不展宽的信号
控制交叉口（平 A2 类），应设置信号灯，其他交叉口应预留管道。
6.2
未达到 GB 14886 设置条件，但符合下列条件时，宜设置信号灯：
a)
不可拆除的建筑物、绿化、桥墩等，影响进口道视距的交叉口；
b)
道路光线不足、明暗光线反差过大，存在安全隐患；
c)
行人和非机动车流量较大的交叉口；
d)
存在交通安全隐患的交叉口或路段；
e)
城市道路与一、二级公路主线相交的交叉口；
f)
学校、幼儿园、医院、养老院门前的人行横道；
g)
交通管理部门认为需要设置的。
6.3
掉头信号灯设置情形如下：
a)
掉头车道设置在交叉口右侧，应设置；
b)
路段中设置掉头开口或交叉口设置前置掉头，且掉头车辆与对向交通冲突严重的，应设置；
c)
掉头时驾驶人视距受到影响而存在安全隐患的，应设置；
d)
交叉口最内侧设置掉头专用车道，且对掉头车辆单独控制时，应设置，如掉头车辆和左转车
辆同时放行时，可不设置；
e)
交通管理部门认为需要设置的。
6.4
闪光警告信号灯设置情形如下：
a)
需要提示驾驶人和行人注意暸望、确认安全后通过的交叉口，宜设置；
b)
停车让行、减速让行的交叉口，可设置；
3
DB23/T 3832.4—2024
c)
交通管理部门认为需要设置的。
6.5
交叉口实施公交优先信号控制时，应设置公交信号灯。
6.6
信号灯控制的交叉口和路段，未设置非机动车的信号灯时，非机动车按照机动车的信号灯指示通
行。存在以下情形时，应设置非机动车的信号灯：
a)
交叉口实施左转非机动车二次过街的；
b)
机动车实施方向禁行，但准许该方向非机动车通行的；
c)
非机动车与机动车存在冲突，需要分开控制的；
d)
交通管理部门认为需要设置的。
6.7
信号控制交叉口或路段，应设置人行横道信号灯。行人流量较低时，可选用行人请求按钮控制式
人行横道信号灯，邻近信号灯控制的交叉口或路段应实施协调控制。
7
信号灯组合
7.1
机动车的信号灯组合
机动车的信号灯组合形式按照表1，公交信号灯组合形式参照执行。
表 1
机动车的信号灯组合方式
序号 图示 适用情形 通行规则
组合1 a)无需分方向控制的交叉 口； b)快速路入口匝道控制。 a)绿灯亮时，准许车辆通行，转向车辆在不妨 碍直行车辆、行人通行的情形下通行； b)红灯亮时，禁止车辆通行，右转弯车辆在不 妨碍被放行车辆、行人通行的情形下通行。
组合2 a)交叉口设有左转专用 导向车道，且对左转进行单独 信号控制的； b)流量低谷期，可将左转 方向指示信号灯切换为机动 车信号灯，通行规则按照组合 1。 机动车信号灯的绿灯亮， 左转方向指示信号灯的 红灯亮表示：直行和右转 方向可通行，左转禁行。
机动车信号灯的红灯亮， 左转方向指示信号灯的 绿灯亮表示：左转方向可 通行，直行禁行，右转弯 的车辆在不妨碍被放行 的车辆、行人通行的情况 下，可以通行。
左转机动车和直行机动 车同时为绿灯表示所有 方向车辆均可通行，一般 用于搭接相位使用，见图 6。
4
DB23/T 3832.4—2024
表1
机动车的信号灯组合方式（续）
序号 图示 适用情形 通行规则
组合3 a)右转与被放行车辆、行 人冲突大，存在安全隐患时， 对右转机动车进行单独控制。 在非冲突相位时，准许右转车 辆在不妨碍被放行车辆、行人 通行的情形下通行； b)右转与被放行车辆、行 人冲突较小或无冲突时，右转 方向指示信号灯箭头图案可 切换为圆形，通行规则按照组 合 1。 机动车信号灯的绿灯亮， 右转方向指示信号灯的 红灯亮表示：直行和左转 方向可通行，右转禁行。
机动车信号灯的绿灯亮， 右转方向指示信号灯熄 灭表示：直行和左转方向 可通行，右转机动车不妨 碍被放行车辆、行人通行 的情形下通行。
机动车信号灯的红灯亮， 右转方向指示信号灯熄 灭表示：直行和左转禁 行，右转机动车不妨碍被 放行车辆、行人通行的情 形下通行。
机动车信号灯、右转方向 指示信号灯均为红灯亮， 表示该方向车辆禁止通 行。
5
DB23/T 3832.4—2024
表1
机动车的信号灯组合方式（续）
序号 图示 适用情形 通行规则
组合4 a)右转与被放行车辆、行 人冲突大，存在安全隐患时， 对右转机动车进行单独控制。 在非冲突相位时，准许右转车 辆在不妨碍被放行车辆、行人 通行的情形下通行。同时，设 有左转专用导向车道，且对左 转进行单独信号控制的； b)右转与被放行车辆、行 人冲突较小时，右转方向指示 信号灯箭头图案可切换为圆 形，通行规则见组合 2； c)流量低谷期，可将左转 方向指示信号灯、右转方向指 示信号灯箭头图案切换为圆 形，通行规则见组合 1。 机动车信号灯的绿灯亮， 左转和右转方向指示信 号灯的红灯亮表示：直行 方向可通行，左转、右转 禁行。
机动车信号灯的绿灯亮， 右转方向指示信号灯熄 灭，左转方向指示信号灯 的红灯亮表示：直行方向 可通行，左转禁行，右转 机动车不妨碍被放行车 辆、行人通行的情形下通 行。
机动车信号灯和左转方 向指示信号灯的红灯亮， 右转方向指示信号灯熄 灭表示：右转机动车不妨 碍被放行车辆、行人通行 的情形下通行；直行和左 转禁行。
机动车信号灯和右转方 向指示信号灯的红灯亮， 左转方向指示信号灯的 绿灯亮表示：左转方向可 通行，直行和右转禁行。
组合5 进口道只能右转的。 a)绿灯亮时，准许右转车辆通行； b)红灯亮时，禁止右转车辆通行。
注：信号灯安装方式可为竖向或横向，按照 9.3 执行。本表中的图示仅以竖向安装为例。
6
DB23/T 3832.4—2024
7.2
非机动车的信号灯组合
非机动车的信号灯组合方式见表2规定。
表 2
非机动车的信号灯组合方式
序号 图示 适用情形 通行规则
组合1 a)无需对非机动车分方向控制； b)单行路交叉口，禁止机动车通 行但准许非机动车通行； c）左转非机动车实施二次过街。 a)绿灯亮时，准许非机动车通行，转弯非机 动车在保证安全情形下通行； b)红灯亮时，禁止非机动车通行，右转非机 动车在确保安全的情形下通行。
组合2 a)左转非机动车和直行非机动 车分相位控制； b)在流量低谷期，保证非机动车 通行安全前提下，可将左转非机动车 信号灯切换为非机动车信号灯。通行 规则同组合 1。 非机动车信号灯的绿灯 亮，非机动车左转方向 指示信号灯的红灯亮表 示：直行和右转方向可 通行，左转禁行。
非机动车信号灯的红灯 亮，非机动车左转方向 指示信号灯的绿灯亮表 示：左转非机动车可通 行；直行非机动车禁行， 右转非机动车在确保安 全情形下通行。
注：信号灯安装方式可为竖向或横向，按照9.3执行。本表中的图示仅以竖向安装为例。
7.3
组合形式选用
7.3.1
根据信号灯控制方案，依据表 1、表 2 确定机动车和非机动车的信号灯组合形式。
7.3.2
选用机动车的信号灯组合时，除信号灯控制的只能右出的进口道采用组合 5 外，其他信号灯控
制的交叉口和路段首先设置机动车信号灯（即表 1 中的组合 1），后根据左转、右转控制需要，在机动
车组合 1 的基础上，相应设置左转方向指示信号灯、右转方向指示信号灯（即表 1 中的组合 2 至组合 4）。
7.3.3
设置非机动车的信号灯时，根据表 2 的要求选择非机动车的信号灯组合形式。
7.3.4
以下情形，宜设置机动车左转专用信号相位，配套设置左转方向指示信号灯和左转车道：
a)
除 T 型交叉口垂直方向外，交叉口左转交通流量占进口道流量的比例较大；
b)
对向直行交通流流量大，左转交通与对向直行交通冲突严重；
c)
设有两条或以上左转车道，T 型交叉口垂直方向除外；
d)
左转车道设置在进口道右侧；
e)
交通管理部门认为需要设置的。
7.3.5
以下情形，宜设置右转专用信号相位，配套设置右转方向指示信号灯：
a)
同向直行或相交方向直行的非机动车、行人交通流量较大，或与机动车的冲突严重的，冲突
示例见图 3；
7
DB23/T 3832.4—2024
1
2
3
a）同向直行非机动车、行人
b）相交方向直行非机动车、行人
标引序号说明：
1——蓝色虚线为行人交通流；
2——绿色虚线为非机动车交通流；
3——黑色实线为机动车交通流。
图 3
直行非机动车、行人交通与右转机动车冲突示意图
b)
右转机动车与相交方向直行机动车冲突较大，冲突示例见图 4；
8
DB23/T 3832.4—2024
图 4
右转机动车与相交方向直行机动车存在较大冲突示意图
c) 交叉口有两条及以上右转车道；
d) 右转车道未设置在进口机动车道的最右侧；
e) 交通管理部门认为需要设置的。
7.4 特殊场景的组合使用
7.4.1 流量低谷时，表 1 中的机动车组合 2、组合 3、组合 4 可切换为组合 1，高峰时可切回。信号灯
组合的切换示例见图 5。
图 5
组合 1 与组合 2 切换示例
7.4.2
当交叉口左转采用搭接相位控制时，在不发生交通冲突下，机动车组合 2 或组合 4（见表 1）的
左转方向指示信号灯和机动车信号灯绿灯可以同亮，该方向进口道应同步设置非机动车组合 2（见表 2）。
左转采用搭接相位的示例见图 6。
9
DB23/T 3832.4—2024
对向进口道 相位图
信号灯
1
2
a）搭接相位 1
对向进口道 相位图
信号灯
b）搭接相位 2
图 6
机动车搭接相位使用示例
10
DB23/T 3832.4—2024
对向进口道 信号灯 相位图
c）搭接相位3
标引序号说明：
1——实线为机动车流向；
2——虚线为非机动车流向。
图6 机动车搭接相位使用示例（续）
8 信号灯安装方式
8.1 一般规定
8.1.1 信号灯安装的位置按 GB 14886 执行，不应侵入道路通行净空限界，不应影响交通安全视距。
8.1.2 根据道路断面和线形、交叉口形状和渠化以及视认性要求，确定信号灯安装数量和位置。
8.1.3 出口方向的信号灯组合所指示车道上的驾驶人，在表 3 所列范围内能清晰观察到信号灯。无
法满足时，应增设信号灯组或信号灯组合。安装视距范围参照图 7。
表 3
信号灯安装视距
道路设计车速 km/h 30 40 50 60 70 80
距停止线最小距离 m 50 65 85 110 140 165
11
DB23/T 3832.4—2024
安装视距
注：仅以出口方向信号灯组合的安装视距为例，设置其他方向或位置上的信号灯组合的安装视距参照确定。
图 7
安装视距示意图
8.1.4
同一个信号灯组合应安装在同一个支撑件上，不应拆分。安装示例见图 8。
注：仅以某一进口道的机动车信号灯组合为例。
图 8
信号灯组合安装示例
8.1.5
对掉头车辆、公交进行信号控制时，可根据交叉口渠化及信号控制方案，在表 1 的信号灯组
合方式基础上增加相应的信号灯，并根据车道布设方式确定其在信号灯组合左侧或右侧位置，不应
插入信号灯组合内，见图 9。
12
DB23/T 3832.4—2024
图 9
增加掉头信号灯的安装示例
8.1.6
在满足视认要求的情况下，机动车和非机动车的信号灯安装位置遵循以下要求：
a)
有设施带或绿化带的，宜设置在设施带或绿化带中；
b)
设有交通岛的交叉口，宜设置在交通岛上，不应妨碍行人和车辆通行，不应占用盲道；
c)
无上述设施时，宜设置在右侧路缘切点附近的合适位置，不应妨碍行人和车辆通行，不应
占用盲道。
8.1.7
人行横道信号灯设置在人行横道两端的人行道和安全岛上，朝向应平行于人行横道的内沿或
外沿线。按照右侧通行原则，人行横道信号灯采用对向安装，宜面向行人左侧。
8.1.8
不同朝向的人行横道信号灯宜分开设置。当有声响提示装置时，应分开设置，间距不宜小于
3 m。
8.2
交叉口信号灯
8.2.1
停止线距离较大交叉口
停止线与信号灯的距离超过50 m，按照下述方式增加信号灯组合：
a)
无中央隔离的，宜在进口道或对向进口道增设，设置示例见图 10a）；
b)
有中央隔离的，宜在进口道或出口道的中央隔离带内增设，设置示例见图 10b）；
