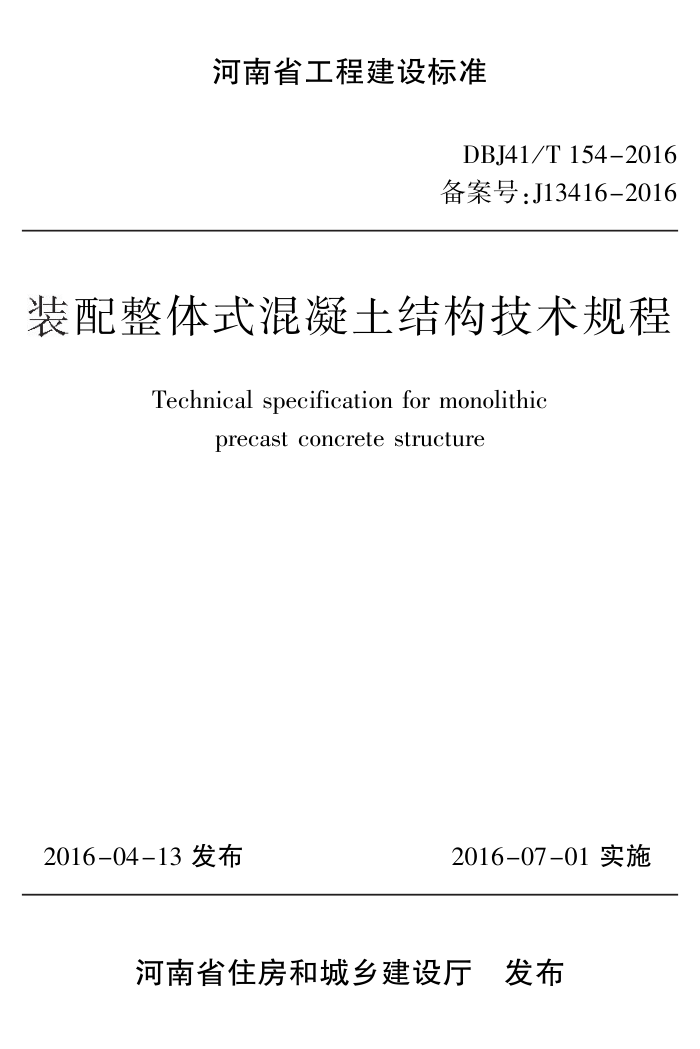

河南省工程建设标准
DBJ41 / T 154-2016
备案号:J13416-2016
装配整体式混凝土结构技术规程
Technical specification for monolithic
precast concrete structure
摇 2016-04-13 发布
2016-07-01 实施摇
河南省住房和城乡建设厅摇 发布
河南省工程建设标准
装配整体式混凝土结构技术规程
Technical specification for monolithic
precast concrete structure
DBJ41 / T 154-2016
主编单位:河南省建筑科学研究院有限公司
中国建筑第七工程局有限公司
批准单位:河南省住房和城乡建设厅
实施日期:2016 年 7 月 1 日
郑州大学出版社
2016摇 郑州
摇 摇 图书在版编目(CIP)数据
摇 摇 装配整体式混凝土结构技术规程 / 河南省建筑科学研究院有
限公司,中国建筑第七工程局有限公司主编. —郑州:郑州大学出
版社, 2016. 5
摇 摇 ISBN 978-7-5645-3000-6
摇 摇 玉. 淤装…摇 域. 淤河…于中…摇 芋. 淤装配式混凝土
结构-技术规范摇 郁. 淤TU37-65
摇 摇 中国版本图书馆 CIP 数据核字(2016)第 082366 号
摇 摇 郑州大学出版社出版发行
摇 摇 郑州市大学路 40 号摇 摇 摇 摇 摇 摇 摇 邮政编码:450052
摇 摇 出版人:张功员
发行部电话:0371-66966070
摇 摇 全国新华书店经销
摇 摇 河南文华印务有限公司印制
摇 摇 开本:850 mm伊1 168 mm摇 1 / 32
摇 摇 印张:4. 5
摇 摇 字数:117 千字
摇 摇 版次:2016 年 5 月第 1 版
印次:2016 年 5 月第 1 次印刷
摇 摇 书号:ISBN 978-7-5645-3000-6
定价:39. 00 元
本书如有印装质量问题,请向本社调换
河南省住房和城乡建设厅文件
豫建设标也2016页22 号
河南省住房和城乡建设厅关于发布
河南省工程建设标准《装配整体式混凝土
结构技术规程》的通知
各省辖市、省直管县(市)住房和城乡建设局(委),郑州航空港经济
综合实验区市政建设环保局,各有关单位:
由河南省建筑科学研究院有限公司、中国建筑第七工程局有
限公司主编的《装配整体式混凝土结构技术规程》 已通过评审,现
批准为我省工程建设地方标准,编号为 DBJ41 / T 154 - 2016,自
2016 年 7 月 1 日起在我省施行。
此标准由河南省住房和城乡建设厅负责管理,技术解释由河
南省建筑科学研究院有限公司、中国建筑第七工程局有限公司
负责。
河南省住房和城乡建设厅
二〇一六年四月十三日
前摇
言
根据河南省住房和城乡建设厅《关于印发 2015 年度河南省工
程建设标准制订修订计划的通知》 (豫建也2015页25 号) 有关要求,
规程编制组结合河南省实际情况,经广泛调查研究,认真总结实践
经验,并在广泛征求意见的基础上,通过反复讨论、修改和完善,制
订本规程。
本规程共 14 章,主要技术内容:总则,术语和符号,基本规定,
材料,建筑设计,结构设计基本规定,框架结构设计,剪力墙结构设
计,劲性柱混合梁框架结构设计,楼盖设计,外挂墙板设计,构件制
作与运输,结构施工,工程验收。
本规程由河南省住房和城乡建设厅负责管理,由河南省建筑
科学研究院有限公司负责具体技术内容的解释。 在执行时如需修
改和补充,请将意见寄送河南省建筑科学研究院有限公司(地址:
郑州市金水区丰乐路 4 号;邮编:450053)。
主 编 单 位摇 河南省建筑科学研究院有限公司
中国建筑第七工程局有限公司
参 编 单 位摇 郑州市建筑节能与墙体材料革新办公室
河南省绿建科技与产业化发展中心
河南中建工程设计咨询有限公司
河南五建建设集团有限公司
重庆大学
河南振华工程发展股份有限公司
平顶山市墙体材料改革领导小组办公室
参 编 人 员摇 李建民摇 焦安亮摇 王春喜摇 张家兵摇 楚景初
栾景阳摇 刘红军摇 张摇 艳摇 黄延铮摇 段春红
贾宗团摇 张海东摇 王摇 渊摇 刘振东摇 杨文超
·1·
朱研田摇 张书芳摇 范元朝摇 李摇 璐摇 陈长伟
张中善摇 程南方摇 马玉香摇 沙晨光摇 郜玉芬
主要审查人摇 解摇 伟摇 郭士干摇 胡伦坚摇 季三荣摇 张利萍
郭院成摇 刘晓乐
·2·
目摇 次
1摇 总则
1
……………………………………………………………
2摇 术语和符号
2
……………………………………………………
摇 摇 2. 1摇 术语
2
……………………………………………………
摇 摇 2. 2摇 符号
3
……………………………………………………
3摇 基本规定
5
………………………………………………………
4摇 材料
6
……………………………………………………………
摇 摇 4. 1摇 混凝土
6
…………………………………………………
摇 摇 4. 2摇 钢筋与钢材
6
……………………………………………
摇 摇 4. 3摇 连接材料
6
………………………………………………
摇 摇 4. 4摇 其他材料
7
………………………………………………
5摇 建筑设计
9
………………………………………………………
摇 摇 5. 1摇 一般规定
9
………………………………………………
摇 摇 5. 2摇 平面设计
9
………………………………………………
摇 摇 5. 3摇 立面、外墙设计
9
…………………………………………
摇 摇 5. 4摇 内装修、设备管线设计
10
………………………………
6摇 结构设计基本规定
12
……………………………………………
摇 摇 6. 1摇 一般规定
12
………………………………………………
摇 摇 6. 2摇 作用与作用效应组合
15
…………………………………
摇 摇 6. 3摇 结构分析
16
………………………………………………
摇 摇 6. 4摇 预制构件设计
17
…………………………………………
7摇 框架结构设计
18
…………………………………………………
摇 摇 7. 1摇 一般规定
18
………………………………………………
摇 摇 7. 2摇 承载力计算
18
……………………………………………
·1·
摇 摇 7. 3摇 构造设计
20
………………………………………………
8摇 剪力墙结构设计
29
………………………………………………
摇 摇 8. 1摇 一般规定
29
………………………………………………
摇 摇 8. 2摇 连接设计
30
………………………………………………
摇 摇 8. 3摇 预制剪力墙构造
38
………………………………………
9摇 劲性柱混合梁框架结构设计
46
…………………………………
摇 摇 9. 1摇 构件设计
46
………………………………………………
摇 摇 9. 2摇 连接设计
47
………………………………………………
摇 摇 9. 3摇 构造规定
54
………………………………………………
10摇 楼盖设计
65
……………………………………………………
11摇 外挂墙板设计
71
………………………………………………
摇 摇 11. 1摇 一般规定
71
……………………………………………
摇 摇 11. 2摇 作用与作用组合
71
……………………………………
摇 摇 11. 3摇 外挂墙板和连接设计
73
………………………………
12摇 构件制作与运输
75
……………………………………………
13摇 结构施工
76
……………………………………………………
摇 摇 13. 1摇 一般规定
76
……………………………………………
摇 摇 13. 2摇 施工测量
76
……………………………………………
摇 摇 13. 3摇 构件吊装
77
……………………………………………
摇 摇 13. 4摇 连接及节点施工
77
……………………………………
摇 摇 13. 5摇 安全措施
79
……………………………………………
14摇 工程验收
81
……………………………………………………
摇 摇 14. 1摇 一般规定
81
……………………………………………
摇 摇 14. 2摇 主控项目
82
……………………………………………
摇 摇 14. 3摇 一般项目
82
……………………………………………
本规程用词说明
84
…………………………………………………
引用标准名录
85
……………………………………………………
附:条文说明
87
………………………………………………………
·2·
Contents
1摇 General
1
…………………………………………………………
2摇 Terms and symbols
2
………………………………………………
摇 摇 2. 1摇 Terms
2
……………………………………………………
摇 摇 2. 2摇 Symbols
3
…………………………………………………
3摇 Basic requirements
5
………………………………………………
4摇 Materials
6
…………………………………………………………
摇 摇 4. 1摇 Concrete
6
…………………………………………………
摇 摇 4. 2摇 Reinforcing bar and steel
6
………………………………
摇 摇 4. 3摇 Connection materials
6
……………………………………
摇 摇 4. 4摇 Other materials
7
…………………………………………
5摇 Architectural design
9
……………………………………………
摇 摇 5. 1摇 General requirements
9
……………………………………
摇 摇 5. 2摇 Plan design
9
………………………………………………
摇 摇 5. 3摇 Elevation and facade design
9
……………………………
摇 摇 5. 4摇 Internal fitting and conduit design
10
……………………
6摇 Structural design
12
………………………………………………
摇 摇 6. 1摇 General requirements
12
…………………………………
摇 摇 6. 2摇 Actions and action combinations
15
………………………
摇 摇 6. 3摇 Structural analysis
16
……………………………………
摇 摇 6. 4摇 Component design
17
……………………………………
7摇 Frame structure design
18
…………………………………………
摇 摇 7. 1摇 General requirements
18
…………………………………
摇 摇 7. 2摇 Capacity calculation
18
……………………………………
·1·
摇 摇 7. 3摇 Detailing
20
………………………………………………
8摇 Shear wall structure design
29
……………………………………
摇 摇 8. 1摇 General requirements
29
…………………………………
摇 摇 8. 2摇 Connection design
30
……………………………………
摇 摇 8. 3摇 Precast shear wall panel detailing
38
……………………
9摇 Frame structure design of stiff-column and hybrid-beam
46
……
摇 摇 9. 1摇 Component design
46
……………………………………
摇 摇 9. 2摇 Connection design
47
……………………………………
摇 摇 9. 3摇 Detailing requirements
54
…………………………………
10摇 Slab design
65
……………………………………………………
11摇 Facade panel design
71
…………………………………………
摇 摇 11. 1摇 General requirements
71
…………………………………
摇 摇 11. 2摇 Action and action combinations
71
………………………
摇 摇 11. 3摇 Panel and connection design
73
…………………………
12摇 Manufacturing and transportation
75
……………………………
13摇 Construction
76
…………………………………………………
摇 摇 13. 1摇 General requirements
76
…………………………………
摇 摇 13. 2摇 Surveying
76
……………………………………………
摇 摇 13. 3摇 Hoisting of prefabricated
77
……………………………
摇 摇 13. 4摇 Connection and construction of node
77
…………………
摇 摇 13. 5摇 Safety
79
…………………………………………………
14摇 Construction quality acceptance
81
………………………………
摇 摇 14. 1摇 General requirements
81
…………………………………
摇 摇 14. 2摇 Dominant items
82
………………………………………
摇 摇 14. 3摇 General items
82
…………………………………………
Explanation of wording in this specification
84
………………………
List of quoted standards
85
……………………………………………
Addition:Explanation of provisions
87
………………………………
·2·
1摇 总摇 则
1. 0. 1摇 为促进我省建筑产业现代化发展,规范和指导装配整体式
混凝土结构的设计、施工及验收,做到安全适用、技术先进、经济合
理,确保质量,制定本规程。
1. 0. 2摇 本规程适用于我省民用建筑抗震设防烈度为 6 度至 8 度抗
震设计的装配整体式混凝土结构的设计、施工及验收。
1. 0. 3摇 装配整体式混凝土结构的设计、施工及验收除应符合本规
程外,尚应符合国家和我省现行有关标准的规定。
·1·
2摇 术语和符号
2. 1摇 术语
2. 1. 1摇 装配整体式混凝土结构 monolithic precast concrete structure
由预制混凝土构件通过可靠的方式进行连接,并与现场后浇
混凝土、水泥基灌浆料形成整体的装配式混凝土结构。 简称装配
整体式结构。
2. 1. 2 摇
装配整体式混凝土框架结构 monolithic precast concrete
frame structure
全部或部分框架梁、柱采用预制构件构建成的装配整体式混
凝土结构。 简称装配整体式框架结构。
2. 1. 3摇 装配整体式混凝土剪力墙结构 monolithic precast concrete
shear wall structure
全部或部分剪力墙采用预制墙板构建成的装配整体式混凝土
结构。 简称装配整体式剪力墙结构。
2. 1. 4 摇
装配式劲性柱混合梁框架 结 构 precast frame structure
assembled by stiff-columns and hybrid-beams
采用劲性柱、混合梁及混凝土叠合楼板,通过可靠连接方式进
行连接并与现场后浇混凝土形成整体的装配整体式框架结构。
2. 1. 5摇
装配式环筋扣合锚接混凝土剪力墙结构 closed stirrup
anchored precast concrete shear wall structure
由端头留置水平和竖向环形钢筋的预制混凝土内、外墙板通
过扣合锚接的方式进行连接,在暗梁(暗柱) 中穿入水平或竖向钢
筋,并浇筑混凝土,形成的装配整体式混凝土剪力墙结构。
2. 1. 6摇 预制外挂墙板 precast concrete facade panel
安装在主体结构上,起围护、保温、装饰作用的非承重预制混
·2·
凝土外墙板。 简称外挂墙板。
2. 1. 7摇 预制保温外墙板 precast insulation facade panel
中间夹有保温层的预制混凝土墙板。 简称预制外墙板。
2. 1. 8摇 混凝土粗糙面 concrete rough surface
预制构件结合面上的凹凸不平或骨料显露的表面。 简称粗
糙面。
2. 2摇 符号
2. 2. 1摇 材料性能:
fc———混凝土轴心抗压强度设计值;
fy、f忆y———普通钢筋的抗拉、抗压强度设计值。
2. 2. 2摇 作用和作用效应:
FEhk———施加于外挂墙板重心处的水平地震作用标准值;
Gk———外挂墙板的重力荷载标准值;
N———轴向力设计值;
S———荷载组合的效应设计值;
SEh———水平地震作用组合的效应设计值;
SEv———竖向地震作用组合的效应设计值;
SEhk———水平地震作用效应标准值;
SEvk———竖向地震作用效应标准值;
SGk———永久荷载效应标准值;
Swk———风荷载效应标准值;
Vjd———持久设计状况下接缝剪力设计值;
VjdE———地震设计状况下接缝剪力设计值;
Vmua———被连接构件端部按实配钢筋面积计算的斜截面受剪
承载力设计值;
Vu———持久设计状况下接缝受剪承载力设计值;
VuE———地震设计状况下接缝受剪承载力设计值;
·3·
酌Eh———水平地震作用分项系数;
酌Ev———竖向地震作用分项系数;
酌G———永久荷载分项系数;
酌w———风荷载分项系数。
2. 2. 3摇 几何参数:
B———建筑平面宽度;
L———建筑平面长度。
2. 2. 4摇 计算系数及其他:
琢max———水平地震影响系数最大值;
酌RE———承载力抗震调整系数;
酌0———结构重要性系数;
驻u———楼层层间最大位移;
浊j———接缝受剪承载力增大系数;
鬃w———风荷载组合系数。
·4·
3摇 基本规定
3. 0. 1摇
在装配整体式建筑方案设计阶段,应协调建设、设计、制
作、施工各方之间的关系,并应加强建筑、结构、设备、装修等专业
之间的配合。
3. 0. 2摇 装配整体式建筑设计应遵循少规格、多组合的原则。
3. 0. 3摇 装配整体式结构的设计应符合国家标准《混凝土结构设计
规范》GB 50010 的基本要求,并应符合下列规定:
1摇 应采取有效措施加强结构的整体性;
2摇 装配整体式结构宜采用高强混凝土、高强钢筋;
3摇
装配整体式结构的节点和接缝应受力明确、构造可靠,并
应满足承载力、延性和耐久性等要求;
4摇 应根据连接节点和接缝的构造方式和性能,确定结构的整
体计算模型。
3. 0. 4摇 抗震设防的装配整体式结构,应按国家标准《建筑工程抗
