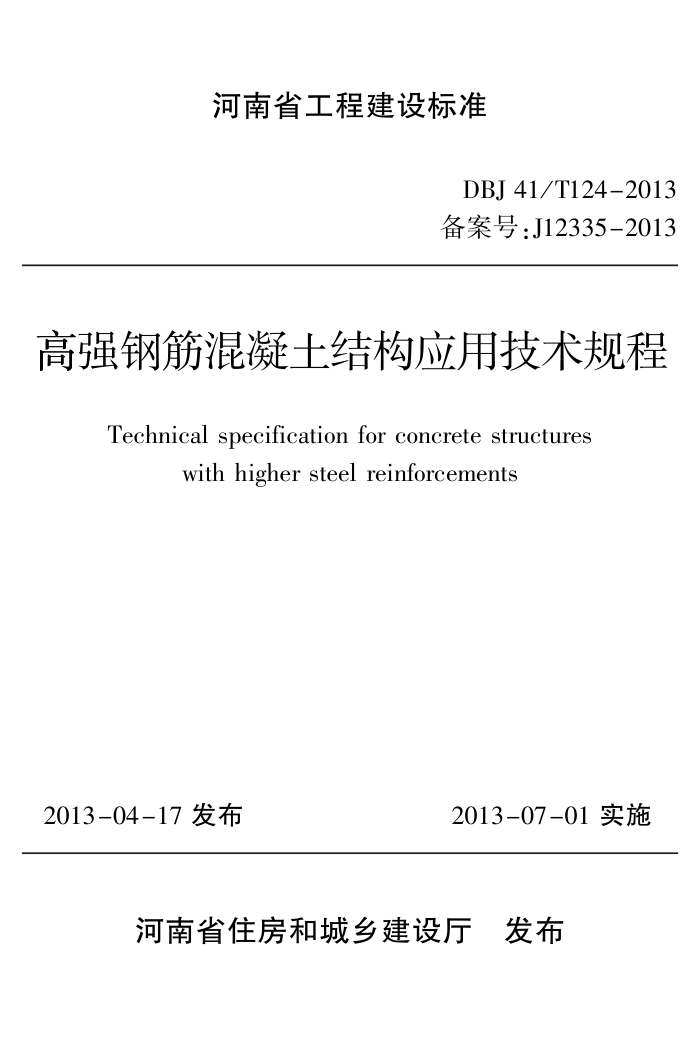

河南省工程建设标准
DBJ 41 / T124-2013
备案号:J12335-2013
高强钢筋混凝土结构应用技术规程
Technical specification for concrete structures
with higher steel reinforcements
摇 2013-04-17 发布
2013-07-01 实施摇
河南省住房和城乡建设厅摇 发布
河南省工程建设标准
高强钢筋混凝土结构应用技术规程
Technical specification for concrete structures
with higher steel reinforcements
DBJ 41 / T124-2013
主编单位:郑州大学综合设计研究院
河南省第一建筑工程集团有限责任公司
批准单位:河南省住房和城乡建设厅
施行日期:2013 年 7 月 1 日
郑州大学出版社
2013摇 郑州
摇 摇 郑州大学出版社出版发行 摇 摇 郑州市大学路 40 号摇 摇 摇 摇 摇 摇 摇 邮政编码:450052 摇 摇 出版人:王摇 锋 发行部电话:0371-66966070 摇 摇 全国新华书店经销 摇 摇 郑州文华印务有限公司印制 摇 摇 开本:850 mm伊1 168 mm摇 1 / 32 摇 摇 印张:1. 875 摇 摇 字数:50 千字 摇 摇 版次:2013 年 6 月第 1 版 印次:2013 年 6 月第 1 次印刷
摇 摇 书号:ISBN 978-7-5645-1490-7 定价:18. 00 元 本书如有印装质量问题,请向本社调换
河南省住房和城乡建设厅文件
豫建设标﹝ 2013 ﹞ 21 号
河南省住房和城乡建设厅关于发布
《高强钢筋混凝土结构应用技术规程》的通知
各省辖市、省直管试点县(市) 住房和城乡建设局(委),各有关单
位:
由郑州大学综合设计研究院、河南省第一建筑工程集团有限
责任公司主编的《高强钢筋混凝土结构应用技术规程》 已通过评
审,现批准为我省工程建设地方标准,编号为 DBJ 41 / T124-2013,
自 2013 年 7 月 1 日在我省施行。
此标准由河南省住房和城乡建设厅负责管理,技术解释由郑
州大学综合设计研究院、河南省第一建筑工程集团有限责任公司
负责。
河南省住房和城乡建设厅
二〇一三年四月十七日
前摇
言
为了贯彻执行国家环保节能的技术经济政策,在工程建设中
推广应用高强钢筋,在总结河南省和兄弟省市推广应用 500 MPa、
400 MPa 级高强钢筋经验,参考国内有关技术标准和相关政策,并
广泛征求意见的基础上,制定本规程。
本规程除列入 500 MPa、400 MPa 级高强热轧带肋钢筋外,还
列入了河南省研究开发的己纳入国家行业标准和产品标准的
CRB600H 高延性冷轧带肋钢筋,以利于细直径高强钢筋在板、墙类
构件中的推广应用。
本规程的主要内容有:1. 总则;2. 术语和符号;3. 基本规定;
4. 材料;5. 结构构件设计;6. 构造规定;7. 施工规定;8. 质量验收;
附录。
本规程由河南省住房和城乡建设厅归口管理,由郑州大学综
合设计研究院和河南省第一建筑工程集团有限责任公司负责具体
技术内容的解释。 执行过程中如有意见或建议请寄送郑州大学综
合设计研究院(地址:郑州市文化路 97 号;邮编:450002)。
主 编 单 位:郑州大学综合设计研究院
河南省第一建筑工程集团有限责任公司
参 编 单 位:安阳市合力高速冷轧有限公司
主要起草人:刘立新摇 胡伦坚摇 谢丽丽摇 于秋波
(以下按姓氏笔画排序)
于志伟摇 王摇 非摇 王摇 娱摇 王富刚摇 方敏华
朱摇 军摇 刘家慧摇 杜朝华摇 李摇 虎摇 吴摇 胜
余摇 冰摇 张摇 强摇 周尚武摇 赵摇 晖摇 胡智慧
崔摇 俊摇 阎红兵摇 翟摇 文摇 翟摇 武
·1·
目摇 次
1摇 总则 …………………………………………………………… 1 2摇 术语和符号 …………………………………………………… 2 摇 摇 2. 1摇 术语 …………………………………………………… 2 摇 摇 2. 2摇 符号 …………………………………………………… 3 3摇 基本规定 ……………………………………………………… 5 摇 摇 3. 1摇 钢筋选用 ……………………………………………… 5 摇 摇 3. 2摇 基本设计规定 ………………………………………… 5 4摇 材料 …………………………………………………………… 7 摇 摇 4. 1摇 混凝土 ………………………………………………… 7 摇 摇 4. 2摇 钢筋 …………………………………………………… 7 5摇 结构构件设计 ………………………………………………… 10 摇 摇 5. 1摇 承载能力极限状态计算 ……………………………… 10 摇 摇 5. 2摇 正常使用极限状态计算 ……………………………… 10 6摇 构造规定 ……………………………………………………… 13 7摇 施工规定 ……………………………………………………… 16 摇 摇 7. 1摇 一般规定 ……………………………………………… 16 摇 摇 7. 2摇 钢筋加工 ……………………………………………… 16 摇 摇 7. 3摇 钢筋连接与安装 ……………………………………… 18 8摇 质量验收 ……………………………………………………… 21 摇 摇 8. 1摇 一般规定 ……………………………………………… 21 摇 摇 8. 2摇 钢筋加工 ……………………………………………… 22 摇 摇 8. 3摇 钢筋连接 ……………………………………………… 22 摇 摇 8. 4摇 钢筋安装 ……………………………………………… 23 ·1·
附录 A摇 常用钢筋的公称直径、公称截面面积及理论重量 …… 附录 B摇 纵向受力钢筋的最小搭接长度 ………………………… 附录 C摇 钢筋牌号的鉴别方法 …………………………………… 附录 D摇 钢筋极限应变(最大力下总伸长率)试验方法 ……… 25 27 30 34 36 37
本规程用词说明 …………………………………………………
条文说明 …………………………………………………………
·2·
1摇 总摇 则
1. 0. 1摇 为贯彻执行国家环保节能的技术经济政策,在混凝土结构
中推广应用高强钢筋,做到安全适用、确保质量、技术先进、经济合
理,制定本规程。
1. 0. 2摇 本规程适用于工业与民用建筑中采用 400 MPa 及以上级
别高强钢筋配筋的混凝土结构的设计、施工与质量验收。
1. 0. 3摇 对采用 400 MPa 及以上级别高强钢筋配筋混凝土结构的
设计与施工,除应符合本规程外,尚应符合国家现行有关标准的
规定。
·1·
2摇 术语和符号
2. 1摇 术摇 语
2. 1. 1摇 微合金热轧带肋钢筋 hot rolled ribbed bars of alloy
通过添加钒(V)、铌(Nb) 等合金元素提高屈服强度和极限强
度的热轧带肋钢筋;牌号为 HRB,其后的数字表示屈服强度标准值
(MPa),如 HRB400、HRB500 等。
2. 1. 2摇 细晶粒热轧带肋钢筋 hot rolled ribbed bars of fine grains
通过特殊控轧和控冷工艺提高屈服强度和极限强度的热轧带
肋钢筋,其金相组织主要是铁素体加珠光体,晶粒度不粗于 9 级;
牌号为 HRBF, 其 后 的 数 字 表 示 屈 服 强 度 标 准 值 ( MPa ), 如
HRBF400、HRBF500 等。
2. 1. 3摇 余热处理钢筋 hot rolled ribbed bars treated by remaining heat
通过轧钢时进行淬水处理并利用芯部的余热对钢筋的表层实
现回火,以提高强度避免脆性的热轧带肋钢筋;牌号为 RRB,其后
的数字表示屈服强度标准值(MPa),如 RRB400。
2. 1. 4摇 高延性冷轧带肋钢筋 cold-rolled ribbed steel wires and bars
with improved elongation
经回 火 热 处 理, 具 有 较 高 伸 长 率 的 冷 轧 带 肋 钢 筋,
如 CRB600H。
2. 1. 5摇 牌号带“E冶的热轧带肋钢筋 hot rolled ribbed bars with suffix
“E冶for mark of bars
有较高抗震性能的热轧带肋钢筋,如 HRB400E、HRB500E、
HRBF400E 和 HRBF500E 等。 其抗拉强度实测值与屈服强度实测
值的比值不应小于 1. 25,屈服强度实测值与屈服强度标准值的比
值不应大于 1. 3,且钢筋在最大力下的总伸长率(均匀伸长率)啄gt实
·2·
测值不应小于 9% 。
2. 2摇 符摇 号
2. 2. 1摇 材料性能:
fstk ———钢筋极限强度标准值;
fyk ———钢筋屈服强度标准值;
fy、fy' ———钢筋抗拉、抗压强度设计值;
fyv ———横向钢筋的抗拉强度设计值;
啄5 ———钢筋拉断后在拼接断口两旁 5 倍直径的标距长度范
围内量测的断后伸长率;
啄gt ———钢筋在最大力下的总伸长率(均匀伸长率),即钢筋
达到抗拉强度时所对应的受拉应变。
2. 2. 2摇 作用和作用效应:
N ———轴向力设计值;
Nk、Nq ———按荷载标准组合、准永久组合计算的轴向力值;
M ———弯矩设计值;
Mk、Mq ———按荷载标准组合、准永久组合计算的弯矩值;
T ———扭矩设计值;
V ———剪力设计值;
wmax ———按荷载标准组合或准永久组合,并考虑长期作用影响
的计算最大裂缝宽度。
2. 2. 3摇 几何参数:
A ———构件截面面积; ·3·
b ———矩形截面宽度,T 形或 I 形截面的腹板宽度;
h、h0 ———截面高度、有效高度;
c ———混凝土保护层厚度;
d ———钢筋的公称直径(简称直径);
l0 ———计算跨度;
lab ———受拉钢筋的基本锚固长度;
la ———受拉钢筋的锚固长度。
2. 2. 4摇 计算系数及其他:
浊 ———偏心受压构件考虑二阶效应影响的轴向力偏心距增
大系数;
姿 ———计算截面的剪跨比,即 M/ (Vh0);
籽 ———纵向受力钢筋的配筋率;
籽v ———间接钢筋或箍筋的体积配箍率;
灼a ———受拉钢筋锚固长度修正系数。
·4·
3摇 基本规定
3. 1摇 钢筋选用
3. 1. 1摇 对仅作承载能力极限状态计算的钢筋混凝土构件中的受
力钢筋和预应力混凝土构件中的非预应力受力钢筋, 宜采 用
500 MPa级热轧带肋钢筋,也可采用 400 MPa 级热轧带肋钢筋或
CRB600H 高延性冷轧带肋钢筋。
3. 1. 2摇 混凝土结构采用高强钢筋配筋时可按下列规定选用:
1摇 梁、柱纵向受力钢筋宜采用 HRB500、HRBF500、HRB400、
HRBF400 钢筋,也可采用 RRB400 钢筋;
2摇 受剪、受扭和受冲切箍筋宜采用 HRB400、HRBF400 钢筋;
3摇
板 类 ( 包 括 基 础 厚 板) 和 墙 类 构 件, 宜 采 用 HRB500、
HRBF500、HRB400、HRBF400 钢筋,也可采用 CRB600H、RRB400
钢筋;
4摇
抗震规范规定的用于一、二、三级抗震等级的框架和斜撑
(含 梯 段 ) 等 构 件, 应 采 用 有 较 高 抗 震 性 能 的 HRB500E、
HRBF500E、HRB400E、HRBF400E 钢筋,其抗拉强度实测值与屈服
强度实测值的比值不应小于 1. 25,屈服强度实测值与屈服强度标
准值的比值不应大于 1. 3,且钢筋在最大力下的总伸长率(均匀伸
长率)啄gt实测值不应小于 9% 。
3. 1. 3摇 同一类构件中的纵向受力钢筋不宜将不同强度等级的高
强钢筋混用。
3. 2摇 基本设计规定
3. 2. 1摇 采用热轧带肋钢筋和高延性冷轧带肋钢筋配筋的混凝土
结构或构件的承载能力极限状态计算、正常使用极限状态验算和
·5·
耐久性设计应分别符合现行国家标准《混凝土结构设计规范》 GB
50010 和现行国家行业标准《冷轧带肋钢筋混凝土结构技术规程》
JGJ 95 的有关规定。
3. 2. 2摇 采用热轧带肋钢筋和高延性冷轧带肋钢筋配筋的混凝土
结构的抗震设计应符合现行国家标准《 建筑抗震设计规范》 GB
50011 的有关规定。
3. 2. 3摇 采用热轧带肋钢筋和高延性冷轧带肋钢筋配筋的混凝土
结构或构件在正常使用极限状态下的挠度限值、裂缝控制等级及
最大裂缝宽度限值应分别符合现行国家标准《混凝土结构设计规
范》GB 50010 和现行国家行业标准《冷轧带肋钢筋混凝土结构技
术规程》JGJ 95 的有关规定。
3. 2. 4摇 采用热轧带肋钢筋配筋的钢筋混凝土梁支座或节点边缘
截面的负弯矩调幅幅度不宜大于 25% ,弯矩调整后梁端截面相对
受压区高度不应超过 0. 35,且不宜小于 0. 10;钢筋混凝土板的负弯
矩调幅幅度不宜大于 20% 。 CRB600H 高延性冷轧带肋钢筋混凝
土板的负弯矩调幅幅度不应大于 15% 。
·6·
4摇 材摇 料
4. 1摇 混 凝 土
4. 1. 1摇 采用高强钢筋配筋的结构或构件的混凝土强度等级不宜
低于 C30,不应低于 C25。
4. 1. 2摇 混凝土的强度标准值、强度设计值及弹性模量等应按现行
国家标准《混凝土结构设计规范》GB 50010 的有关规定采用。
4. 2摇 钢摇 筋 4. 2. 1摇 钢筋的强度标准值应具有不小于 95% 的保证率。 热轧带 肋钢筋和高延性冷轧带肋钢筋的屈服强度标准值 fyk、极限强度标 准值 fstk应按表 4. 2. 1 采用。
钢筋类别 牌号 符号 公称直径 d(mm) 屈服强度 标准值 fyk 极限强度 标准值 fstk
热轧带肋钢筋 HRB400 HRBF400 RRB400 F R 6 ~ 22 6 ~ 50 400 540
HRB500 HRBF500 F 6 ~ 50 500 630
高延性冷轧 带肋钢筋 CRB600H RH 5 ~ 12 520 600
摇 摇 注:HRB400E、HRBF400E 钢筋和 HRB500E、HRBF500E 钢筋的强度标准值分别与
HRB400、HRBF400 钢筋和 HRB500、HRBF500 钢筋相同。
·7·
4. 2. 2摇 热轧带肋钢筋和高延性冷轧带肋钢筋的抗拉强度设计值
fy、抗压强度设计值 fy'应按表 4. 2. 2 采用。
当构件中配有不同强度等级的钢筋时,每种钢筋应采用各自
的强度设计值,横向钢筋的抗拉强度设计值 fyv 应按表中 fy 的数值
采用;当用 作 受 剪、 受 扭 和 受 冲 切 承 载 力 计 算 时, 其 数 值 大 于
360 N/ mm2时应取 360 N/ mm2。
钢筋类别 牌摇 号
抗拉强度 设计值 fy 抗压强度 设计值 fy'
热轧带肋钢筋 HRB400、HRBF400、RRB400 360 360
HRB500、HRBF500 435 410
高延性冷轧 带肋钢筋 CRB600H 415 380
摇 摇 注:HRB400E、HRBF400E 钢筋和 HRB500E、HRBF500E 钢筋的强度设计值分别与
HRB400、HRBF400 钢筋和 HRB500、HRBF500 钢筋相同。
4. 2. 3摇 热轧带肋钢筋和高延性冷轧带肋钢筋在最大力下的总伸
长率(均匀伸长率)啄gt不应小于表 4. 2. 3 规定的数值。
钢筋品种 热 轧 带 肋 钢 筋 高延性冷轧带肋钢筋
HRB400、HRBF400 HRB500、HRBF500 HRB400E、HRBF400E HRB500E、HRBF500E RRB400 CRB600H
啄gt(% ) 7. 5 9. 0 5. 0 5. 0
·8·
4. 2. 4摇 热轧带肋钢筋和高延性冷轧带肋钢筋的弹性模量 Es应按
表 4. 2. 4 采用。
钢筋牌号或种类 弹性模量 Es
HRB400、HRB500、HRB400E、HRB500E 钢筋 HRBF400、HRBF500、HRBF400E、HRBF500E 钢筋 RRB400 钢筋 2. 00
CRB600H 高延性冷轧带肋钢筋 1. 90
4. 2. 5摇 热轧带肋钢筋和高延性冷轧带肋钢筋的疲劳应力幅限值
应分别按现行国家标准《混凝土结构设计规范》 GB 50010 和现行
国家行业标准《冷轧带肋钢筋混凝土结构技术规程》JGJ 95 的有关
规定采用。
·9·
5摇 结构构件设计
5. 1摇 承载能力极限状态计算
5. 1. 1摇 配 400 MPa、500 MPa 级热轧带肋钢筋或 CRB600H 高延性
冷轧带肋钢筋混凝土构件的正截面承载力计算应按现行国家标准
《混凝土结构设计规范》GB 50010 或现行国家行业标准《冷轧带肋
钢筋混凝土结构技术规程》JGJ 95 的有关规定进行。
5. 1. 2摇 配 400 MPa、500 MPa 级热轧带肋钢筋或 CRB600H 高延性
冷轧带肋钢筋混凝土构件的斜截面承载力计算、扭曲截面承载力
计算及受冲切承载力计算应符合国家标准《混凝土结构设计规范》
GB 50010 或现行国家行业标准《冷轧带肋钢筋混凝土结构技术规
程》JGJ 95 的有关规定,其中 500 MPa 级热轧带肋钢筋和 CRB600H
高延性冷轧带肋钢筋用作横向钢筋的抗拉强度设计值应取 fyv =
360 N/ mm2。
5. 2摇 正常使用极限状态计算
5. 2. 1摇 配 400 MPa、500 MPa 级热轧带肋钢筋或 CRB600H 高延性 冷轧带肋钢筋的普通钢筋混凝土构件和预应力混凝土构件的裂缝 控制等级及最大裂缝宽度限值应符合现行国家标准《混凝土结构 设计规范》GB 50010 或现行国家行业标准《冷轧带肋钢筋混凝土 结构技术规程》JGJ 95 的有关规定。 5. 2. 2摇 配 400 MPa、500 MPa 级热轧带肋钢筋的矩形、T 形、倒 T 形 和 I 形截面的钢筋混凝土受拉、受弯和偏心受压构件在荷载准永久 组合并考虑长期作用影响下的最大裂缝宽度 wmax 可按下列公式 计算: wmax = 琢cr鬃 滓sq (1. 9cs + 0. 08deq ) (5. 2. 2-1) Es 籽te ·10·
鬃 = 1. 1 -0. 65ftk 籽te滓sq 籽te = As Ate (5. 2. 2-2) (5. 2. 2-3)
式中摇
琢cr ———构件受力特征系数,对受弯和偏心受压构件取1. 9,
对偏心受拉构件取 2. 4,对轴心受拉构件取 2. 7;
鬃 ———裂缝间纵向受拉钢筋应变不均匀系数,当 鬃 <0. 2
时取 鬃 =0. 2,当 鬃 >1. 0 时取 鬃 =1. 0,对直接承受
重复荷载的构件取 鬃 =1. 0;
滓sq ———按荷载准永久组合并考虑长期作用影响计算的纵
向受拉钢筋等效应力,按现行国家标准《混凝土结
构设计规范》GB 50010 的规定计算;
Es ———钢筋的弹性模量,按本规程表 4. 2. 4 取用;
cs ———最外层纵向受拉钢筋外边缘至受拉区底边的距离
(mm),当 cs<20 时取 cs =20,当 cs>65 时取 cs =65;
籽te ———按有效受拉混凝土截面面积计算的纵向受拉钢筋
配筋率,当 籽te<0. 01 时取 籽te =0. 01;
Ate ———有效受拉混凝土截面面积,按现行国家标准《混凝
土结构设计规范》GB 50010 的规定计算;
deq ———受拉区纵向受拉钢筋的等效直径,按现行国家标准
《混凝土结构设计规范》GB 50010 的规定计算。
5. 2. 3摇 CRB600H 高延性冷轧带肋钢筋混凝土受弯构件,按荷载准
永久组合并考虑长期作用影响的最大裂缝宽度 wmax可按下列公式
计算:
·11·
wmax = 1. 9鬃 滓sq (1. 9cs + 0. 08deq ) (5. 2. 3-1) Es 籽te 鬃 = 1. 05 -0. 65ftk (5. 2. 3-2) 籽te滓sq 5. 2. 4摇 配 400 MPa、500 MPa 级热轧带肋钢筋或 CRB600H 高延性 冷轧带肋钢筋混凝土板类受弯构件,当符合下列条件时可不作最 大裂缝宽度验算: 1摇 采用 400 MPa 级热轧带肋钢筋,混凝土强度等级不低于 C30,纵向受力钢筋直径不大于 12 mm,环境类别为一类和二 a 类; 2摇 采用 500 MPa 级热轧带肋钢筋或 CRB600H 高延性冷轧带 肋钢筋,混凝土强度等级不低于 C30,纵向受力钢筋直径不大于 12 mm,环境类别为一类。 5. 2. 5摇 配 400 MPa、500 MPa 级热轧带肋钢筋的混凝土受弯构件, 在正常使用极限状态下挠度计算的荷载组合、刚度计算以及挠度 的限值要求均应符合现行国家标准《 混凝土结构设计规范》 GB 50010 的有关规定。 5. 2. 6摇 配 CRB600H 高延性冷轧带肋钢筋的混凝土受弯构件,在 正常使用极限状态下挠度计算的荷载组合、刚度计算以及挠度的 限值要求均应符合现行国家行业标准《冷轧带肋钢筋混凝土结构 技术规程》JGJ 95 的有关规定。
·12·
6摇 构造规定
6. 0. 1摇 配 400 MPa、500 MPa 级热轧带肋钢筋或 CRB600H 高延性 冷轧带肋钢筋的混凝土构件中普通钢筋和预应力筋的最小保护层 厚度应符合现行国家标准《混凝土结构设计规范》 GB 50010 的有 关规定。 有防火要求的结构构件,其混凝土保护层厚度尚应符合 国家现行有关标准的规定。 6. 0. 2摇 配 400 MPa、500 MPa 级热轧带肋钢筋的混凝土构件,其受 拉和受压钢筋的锚固长度、机械锚固措施以及钢筋锚固区的构造 要求应符合现行国家标准《混凝土结构设计规范》 GB 50010 的有 关规定;抗震结构钢筋的锚固长度尚应符合现行国家标准《建筑抗 震设计规范》GB 50011 的有关规定。 6. 0. 3摇 CRB600H 高延性冷轧带肋钢筋混凝土构件中受拉钢筋的 锚固长度 la不应小于表 6. 0. 3 规定的数值,且不应小于 200 mm。
混凝土强度等级
C25 C30、C35 逸C40
40d 35d 30d
摇 摇 注:1. 表中 d 为 CRB600H 高延性冷轧带肋钢筋的公称直径;
2. 两根等直径并筋的锚固长度应按表中数值乘以系数 1. 4 后取用。
6. 0. 4摇 400 MPa、500 MPa 级热轧带肋钢筋的连接可采用绑扎搭
接、机械连接或焊接。 钢筋绑扎搭接接头、机械连接接头和焊接接
头连接区段的长度、接头面积百分率、搭接接头长度 ll以及连接区
段的构造 要 求 应 符 合 现 行 国 家 标 准 《 混 凝 土 结 构 设 计 规 范》
GB 50010的有关规定。
·13·
6. 0. 5摇 CRB600H 高延性冷轧带肋钢筋的连接应采用绑扎搭接,搭
接接头连接区段的长度、接头面积百分率、搭接接头长度 ll应符合
现行国家行业标准《冷轧带肋钢筋混凝土结构技术规程》JGJ 95 的
有关规定。
6. 0. 6摇 配 400 MPa、500 MPa 级热轧带肋钢筋或 CRB600H 高延性
冷轧带肋钢筋的混凝土构件的最小配筋百分率应符合现行国家标
准《混凝土结构设计规范》 GB 50010 的有关规定。 对于板类受弯
构件(悬臂板除外) 的纵向受拉钢筋最小配筋百分率可取 0. 15 和
45ft / fy两者中的较大值。
6. 0. 7摇 抗震设计时,配 400 MPa、500 MPa 级热轧带肋钢筋的框架
柱和框支柱中的全部纵向受力钢筋的配筋百分率不应小于表
6. 0. 7规定的数值,同时每一侧的配筋百分率不应小于 0. 2;对 IV
类场地上较高的高层建筑,最小配筋百分率应增加 0. 1。
柱类型 中柱、边柱 角柱、框支柱
钢筋级别 400 MPa 级 500 MPa 级 400 MPa 级 500 MPa 级
抗 震 等 级 一级 0. 95 (1. 05) 0. 9 (1. 0) 1. 15 1. 1
二级 0. 75 (0. 85) 0. 7 (0. 8) 0. 95 0. 9
三级 0. 65 (0. 75) 0. 6 (0. 7) 0. 85 0. 8
四级 0. 55 (0. 65) 0. 5 (0. 6) 0. 75 0. 7
摇 摇 注:1. 表中括号内数值用于框架结构的柱;
2. 当混凝土强度等级为 C60 以上时,应按表中数值增加 0. 1 采用。
6. 0. 8摇 抗震设计时,柱箍筋加密区箍筋的体积配箍率应符合下式 的规定: 籽v = 姿v fyv fc (6. 0. 8) ·14·
式中摇 籽v ———柱箍筋加密区的体积配箍率,计算中应扣除重叠部 分的箍筋体积; fyv ———箍筋抗拉强度设计值,对 400 MPa、500 MPa 级热轧 带肋钢筋和 CRB600H 高延性冷轧带肋钢筋,分别 取 360 N/ mm2、435 N/ mm2和 415 N/ mm2; fc ———混凝土轴心抗压强度设计值,当混凝土强度等级低 于 C35 时按 C35 取值; 姿v ———最小配箍特征值,按现行国家标准《混凝土结构设 计规范》GB 50010 的有关规定取用。
·15·
7摇 施工规定
7. 1摇 一般规定
7. 1. 1摇 配 400 MPa、500 MPa 级热轧带肋钢筋或 CRB600H 高延性
冷轧带肋钢筋的混凝土结构工程的施工,应符合现行国家标准《混
凝土结构工程施工规范》GB 50666 的规定。
7. 1. 2摇 钢筋的性能应符合国家现行有关标准的规定,常用钢筋的
公称直径、公称截面面积及理论重量,应符合本规程附录 A 的
规定。
7. 1. 3摇 钢筋工程宜采用专业化生产的成型钢筋。 当需要进行钢
筋代换时,应办理设计变更文件。
7. 1. 4摇 施工过程中应采取防止钢筋混淆、锈蚀或损伤的措施。 发
现钢筋脆断、焊接性能不良或力学性能显著不正常等现象时,应停
止使用该批钢筋,并应对该批钢筋进行化学成分检验或其他专项
检验。
7. 1. 5摇 在浇筑混凝土之前,应按现行国家标准《混凝土结构工程
施工规范》GB 50666 的规定进行钢筋隐蔽工程的验收。
7. 2摇 钢筋加工
7. 2. 1摇 钢筋加工前应将表面清理干净,表面有颗粒状、片状老锈
或有损伤的钢筋不得使用。 钢筋加工宜在常温状态下进行,加工
过程中不应对钢筋进行加热。 钢筋应一次弯折到位。
7. 2. 2摇 400 MPa、500 MPa 级热轧带肋钢筋宜采用机械设备进行调
直,也可采用冷拉方法调直。 当采用机械设备调直时,调直设备不
应具有延伸功能。 当采用冷拉方法调直时,冷拉率不宜大于 1% 。
钢筋调直过程中不应损伤带肋钢筋的横肋。 调直后的钢筋应平
·16·
直,不应有局部弯折。 7. 2. 3摇 钢筋弯折后平直段长度应符合设计要求及现行国家标准 《混凝土结构设计规范》GB 50010 的有关规定,弯折的弯弧内直径 应符合下列规定: 1摇 400 MPa 级带肋钢筋,不应小于钢筋直径的 4 倍。 2摇 500 MPa 级带肋钢筋,当直径为 28 mm 以下时不应小于钢 筋直径的 6 倍,当直径为 28 mm 及以上时不应小于钢筋直径的 7 倍。 3摇 CRB600H 高延冷轧带肋钢筋末端可不制作弯钩。 当钢筋 末端需制作 90毅或 135毅弯折时,钢筋的弯弧内直径不应小于钢筋直 径的 5 倍。 4摇 位于框架结构顶层端节点处的梁上部纵向钢筋和柱外侧 纵向钢筋,在节点角部弯折处,当钢筋直径为 28 mm 以下时不宜小 于钢筋直径的 12 倍,当钢筋直径为 28 mm 及以上时不宜小于钢筋 直径的 16 倍。 5摇 箍筋弯折半径尚不应小于纵向受力钢筋直径;箍筋弯折处 纵向受力钢筋为搭接钢筋或并筋时,应按钢筋实际排布情况确定 箍筋弯弧内直径。 7. 2. 4 摇 箍筋、拉筋的末端应按设计要求作弯钩,并应符合下列 规定: 1摇 对一般结构构件,箍筋弯钩的弯折角度不应小于 90毅,弯折 后平直段长度不应小于箍筋直径的 5 倍;对有抗震设防要求或设 计有专门要求的结构构件,箍筋弯钩的弯折角度不应小于 135毅,弯 折后平直段长度不应小于箍筋直径的 10 倍和 75 mm 的较大值。 2摇 圆柱箍筋的搭接长度不应小于其受拉锚固长度,且两末端 均应作不小于 135毅的弯钩,弯折后平直段长度对一般结构构件不 应小于箍筋直径的 5 倍,对有抗震设防要求的结构构件不应小于 箍筋直径的 10 倍和 75 mm 的较大值。 ·17·
3摇 拉筋用作梁、柱复合箍筋中单肢箍筋或梁腰筋间拉结筋
时,两端弯钩的弯折角度均不应小于 135毅,弯折后平直段长度应符
合本条第 1 款对箍筋的有关规定;拉筋用作剪力墙、楼板等构件中
拉结筋时,两端弯钩可采用一端 135毅另端 90毅,弯折后平直段长度
不应小于拉筋直径的 5 倍。
7. 2. 5摇 焊接封闭箍筋宜采用闪光对焊,也可采用气压焊或单面搭
接焊,并宜采用专用设备进行焊接。 焊接封闭箍筋下料长度和端
头加工应按焊接工艺确定。 焊接封闭箍筋的焊点设置,应符合下
列规定:
1摇 每个箍筋的焊点数量应为 1 个,焊点宜位于多边形箍筋中
的某边中部,且距箍筋弯折处的位置不宜小于 100 mm。
2摇 矩形柱箍筋焊点宜设在柱短边,等边多边形柱箍筋焊点可
设在任一边,不等边多边形柱箍筋焊点应位于不同边上。
3摇 梁箍筋焊点应设置在顶边或底边。
7. 2. 6摇 当钢筋采用机械锚固措施时,钢筋锚固端的加工应符合国
家现行相关标准的规定。 采用钢筋锚固板时,应符合现行国家行
业标准《钢筋锚固板应用技术规程》JGJ 256 的有关规定。
7. 3摇 钢筋连接与安装
7. 3. 1摇 钢筋接头宜设置在受力较小处;有抗震设防要求的结构
中,梁端、柱端箍筋加密区范围内不宜设置钢筋接头,且不应进行
钢筋搭接。 同一纵向受力钢筋不宜设置两个或两个以上接头。 接
头末端至钢筋弯起点的距离,不应小于钢筋直径的 10 倍。
7. 3. 2摇 机械连接接头的适用范围、工艺要求、套筒材料及质量要
求等应符合现行国家行业标准《钢筋机械连接技术规程》 JGJ 107
的有关规定。 余热处理钢筋(RRB400) 不得采用对钢筋表面进行
切削的机械连接。
7. 3. 3摇 钢筋焊接接头的适用范围、工艺要求、焊条及焊剂选择、焊
·18·
接操作及质量要求等应符合现行行业标准《钢筋焊接及验收规程》
JGJ 18 的有关规定。
细晶粒热轧钢筋(HRBF400、HRBF500) 及直径大于 28 mm 的
普通 热 轧 钢 筋, 其 焊 接 参 数 应 经 试 验 确 定。 余 热 处 理 钢 筋
(RRB400)不宜焊接。 CRB600H 高延性冷轧带肋钢筋的连接可采
用专门焊机进行的电阻点焊,不得采用对焊或手工电弧焊。 电渣
压力焊只应使用于柱、墙等构件中竖向受力钢筋的连接。
7. 3. 4摇 纵向受力钢筋采用机械连接接头或焊接接头时,接头的设
置以及接头面积百分率应符合现行国家标准《混凝土结构设计规
范》GB 50010 的有关规定。
7. 3. 5摇 纵向受力钢筋采用绑扎搭接接头时,接头的设置以及接头
面积百分率应符合现行国家标准《混凝土结构设计规范》GB 50010
的有关规定,纵向受力钢筋的最小搭接长度应符合本规程附录 B
的规定。 钢筋绑扎施工应符合现行国家标准《混凝土结构工程施
工规范》GB 50666 的规定。
7. 3. 6摇 梁、柱类构件的纵向受力钢筋搭接长度范围内的箍筋及其
他横向构造钢筋,应符合现行国家标准《混凝土结构设计规范》GB
50010 的有关规定。
7. 3. 7摇 构件交接处的钢筋位置应保证主要受力构件和构件中主
要受力方向的钢筋位置。 框架节点处梁纵向受力钢筋宜放在柱纵
向钢筋内侧;当主次梁底部标高相同时,次梁下部钢筋应放在主梁
下部钢筋之上;剪力墙中水平分布钢筋宜放在外侧,并宜在墙端弯
折锚固。
7. 3. 8摇 钢筋安装应采用定位件固定钢筋的位置,并宜采用专用定
位件。 定位件应具有足够的承载力、刚度、稳定性和耐久性。 定位
件的数量、间距和固定方式,应能保证钢筋的位置偏差符合国家现
行有关标准的规定。 混凝土框架梁、柱保护层内,不宜采用金属定
位件。
·19·
7. 3. 9摇 采用复合箍筋时,箍筋外围应封闭。 梁类构件复合箍筋内
部,宜选用封闭箍筋,奇数肢也可采用单肢箍筋;柱类构件复合箍
筋内部可部分采用单肢箍筋。
7. 3. 10摇 钢筋安装应采取防止钢筋受模板、模具内表面的脱模剂
污染的措施。
·20·
8摇 质量验收
8. 1摇 一般规定
8. 1. 1摇 配 400 MPa、500 MPa 级热轧带肋钢筋或 CRB600H 高延性
冷轧带肋钢筋混凝土结构工程的质量验收,应符合现行国家标准
《混凝土结构工程施工质量验收规范》GB 50204 的规定。
8. 1. 2摇 钢筋进场应有出厂质量证明文件,钢筋表面应有明确标
志,钢筋的品种和牌号应符合设计要求。
8. 1. 3摇 钢筋应按国家现行有关标准的规定抽样检验屈服强度、抗
拉强度、伸长率、弯曲性能及单位长度重量偏差,检验结果必须符
合有关标准的规定。 钢筋调直后应进行力学性能和重量偏差的检
验,其强度应符合有关标准的规定。 盘卷钢筋和直条钢筋调直后
的断后伸长率、重量负偏差应符合表 8. 1. 3 的规定。
钢筋牌号 断后伸长率 A(% ) 重量负偏差(% )
直径 5 mm ~ 12 mm 直径 14 mm ~ 20 mm 直径 22 mm ~ 50 mm
CRB600H 逸14 臆4
HRB400、HRBF400 逸14 臆8 臆6 臆5
HRB500、HRBF500
RRB400
摇 摇 注:1. 断后伸长率 A 的量测标距为 5 倍钢筋公称直径。
2. 重量负偏差 (% ) 按公式 ( Wo - Wd ) / Wo 伊 100 计算, 其中 Wo 为钢筋理论重量
(kg/ m),Wd 为调直后钢筋的实际重量(kg/ m)。
3. 对直径为 28 mm ~ 40 mm 的带肋钢筋,表中断后伸长率可降低 1% ;对直径大于
40 mm的带肋钢筋,表中断后伸长率可降低 2% 。
·21·
8. 1. 4摇 状老锈。 钢筋应平直、无损伤,表面不得有裂纹、油污、颗粒状或片 8. 2摇 钢筋加工
8. 2. 1摇 受力钢筋的弯钩和弯折应符合本规程 7. 2. 3 条的规定,除
焊接封闭环式箍筋外,箍筋、拉筋的末端应按设计要求作弯钩,并
应符合本规程 7. 2. 4 条的规定。
8. 2. 2摇 钢筋调直应符合本规程 7. 2. 2 条的规定,钢筋加工的形状、
尺寸应符合设计要求,其偏差应符合表 8. 2. 2 的规定。
项摇 摇 目 允许偏差(mm)
受力钢筋顺长度方向全长的净尺寸 依10
弯起钢筋的弯折位置 依20
箍筋内净尺寸 依5
8. 3摇 钢筋连接
8. 3. 1摇 纵向受力钢筋的连接方式应符合设计要求。
8. 3. 2摇 在施工现场,应按国家现行标准《钢筋机械连接技术规程》
JGJ 107、《钢筋焊接及验收规程》JGJ 18 的规定抽取钢筋机械连接
接头、焊接接头进行外观检查,并作力学性能检验,其质量应符合
有关规程的规定。
8. 3. 3摇 钢筋的接头宜设置在受力较小处。 同一纵向受力钢筋不
宜设置两个或两个以上接头。 接头末端至钢筋弯起点的距离不应
小于钢筋直径的 10 倍。
8. 3. 4摇 当受力钢筋采用机械连接接头或焊接接头时,设置在同一
·22·
构件内的接头应符合本规程 7. 3. 4 条的规定。
8. 3. 5摇 当纵向受力钢筋采用绑扎搭接接头时,纵向受力钢筋绑扎
搭接接头的最小搭接长度应符合设计要求;接头的设置应符合本
规程 7. 3. 5 条的规定。
8. 3. 6摇 在梁、柱类构件的纵向受力钢筋搭接长度范围内,应按设
计要求配置箍筋。 当设计无具体要求时,应符合本规程 7. 3. 6 条
的规定。
8. 4摇 钢筋安装
8. 4. 1摇 钢筋安装时,受力钢筋的品种、级别、规格和数量必须符合
设计要求。
8. 4. 2摇 钢筋安装位置的偏差应符合表 8. 4. 2 的规定。
项摇 摇 目 允许偏差 (mm) 检验方法
绑扎 钢筋网 长、宽 +10 钢尺检查
网眼尺寸 +20 钢尺量连续三档,取最 大值
绑扎钢 筋骨架 长 依10 钢尺检查
宽、高 依5 钢尺检查
受力钢筋 间距 依10 钢尺量两端、中间各一 点,取最大值
排距 依5
保护层厚度 基础 依l0 钢尺检查
柱、梁 依5 钢尺检查
板、墙、壳 依3 钢尺检查
·23·
项摇 摇 目 允许偏差 (mm) 检验方法
绑扎箍筋、横向钢筋间距 依20 钢尺量连续三档,取最 大值
钢筋弯起点位置 20 钢尺检查
预埋件 中心线位置 5 钢尺检查
水平高差 +3,0 钢尺和塞尺检查
摇 摇 注:1. 检查预埋件中心线位置时,应沿纵、横两个方向量测,并取其中的较大值;
2. 表中梁类、板类构件上部纵向受力钢筋保护层厚度的合格点率应达到 90% 及以
上,且不得有超过表中数值 1. 5 倍的尺寸偏差。
·24·
附录 A摇 常用钢筋的公称直径、
公称截面面积及理论重量
A. 0. 1摇 热轧带肋钢筋的公称直径、计算截面面积及理论重量,应 符合表 A. 0. 1 的规定。
公称 直径 (mm) 不同根数钢筋的计算截面面积(mm2) 单根钢 筋理论 重量 (kg/ m)
1 2 3 4 5 6 7 8 9
6 28. 3 57 85 113 142 170 198 226 255 0. 222
8 50. 3 101 151 201 252 302 352 402 453 0. 395
10 78. 5 157 236 314 393 471 550 628 707 0. 617
12 113. 1 226 339 452 565 678 791 904 1017 0. 888
14 153. 9 308 461 615 769 923 1077 1231 1385 1. 21
16 201. 1 402 603 804 1005 1206 1407 1608 1809 1. 58
18 254. 5 509 763 1017 1272 1527 1781 2036 2290 2. 00
20 314. 2 628 942 1256 1570 1884 2199 2513 2827 2. 47
22 380. 1 760 1140 1520 1900 2281 2661 3041 342l 2. 98
25 490. 9 982 1473 1964 2454 2945 3436 3927 4418 3. 85
28 615. 8 1232 1847 2463 3079 3695 4310 4926 5542 4. 83
32 804. 2 1609 2413 3217 4021 4826 5630 6434 7238 6. 31
36 1017. 9 2036 3054 4072 5089 6107 7125 8143 9161 7. 99
40 1256. 6 2513 3770 5027 6283 7540 8796 10053 11310 9. 87
50 1963. 5 3928 5892 7856 9820 11784 13748 15712 17676 15. 42
·25·
A. 0. 2摇 CRB600H 高延性冷扎带肋钢筋的公称直径、公称截面面 积及理论重量,应符合表 A. 0. 2 的规定。
表 A. 0. 2摇 CRB600H 高延性冷扎带肋钢筋的
公称直径、公称截面面积及理论重量
公称直径(mm) 公称截面面积(mm2) 理论重量(kg/ m)
5. 0 19. 63 0. 154
5. 5 23. 70 0. 186
6. 0 28. 30 0. 222
