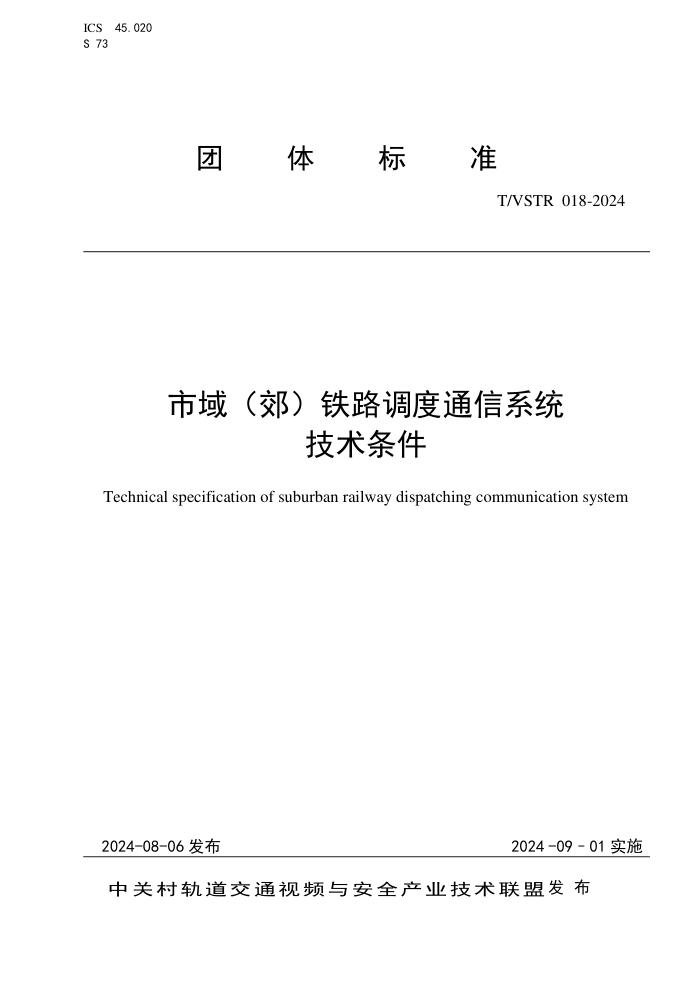

ICS 45.020
S 73
团
体 标 准
T/VSTR 018-2024
市域（郊）铁路调度通信系统
技术条件
Technical specification of suburban railway dispatching communication system
2024-08-06 发布
2024 -09–01 实施
中关村轨道交通视频与安全产业技术联盟 发 布
T/VSTR 018-2024
目
次
前 言 ............................................................................... III
1 范围 ................................................................................ 1
2 规范性引用文件 ...................................................................... 1
3 术语和定义 .......................................................................... 2
4 缩略语 .............................................................................. 3
5 系统架构和组成 ...................................................................... 4
系统架构 ........................................................................ 4
系统组成 ........................................................................ 5
6 系统业务 ............................................................................ 5
列车调度 ........................................................................ 5
牵引供电调度 .................................................................... 6
客运调度 ........................................................................ 6
防灾环控调度 .................................................................... 6
应急指挥通信 .................................................................... 6
站间行车电话 .................................................................... 7
车站电话 ........................................................................ 7
车辆基地电话 .................................................................... 7
7 系统功能 ............................................................................ 7
基本功能 ........................................................................ 8
功能号管理 ..................................................................... 11
功能寻址 ....................................................................... 11
基于位置寻址 ................................................................... 11
可视化位置服务 ................................................................. 11
铁路紧急呼叫 ................................................................... 11
呼叫限制 ....................................................................... 11
业务优先级 ..................................................................... 12
GIS 相关功能 ................................................................... 12
8 系统性能 ........................................................................... 13
系统容量 ....................................................................... 13
会话/呼叫处理 .................................................................. 13
媒体处理 ....................................................................... 13
录音录像 ....................................................................... 14
服务质量 ....................................................................... 14
9 设备技术要求 ....................................................................... 14
多媒体调度通信中心设备 ......................................................... 14
MC 设备 ......................................................................... 15
调度终端 ....................................................................... 15
接口网关 ....................................................................... 16
I
T/VSTR 018-2024
10 网络管理 ........................................................................... 17
一般要求 ....................................................................... 17
配置管理功能 ................................................................... 17
故障管理功能 ................................................................... 17
性能管理功能 ................................................................... 17
安全管理功能 ................................................................... 18
11 编号规则及 IP 地址分配 .............................................................. 18
编号规则 ....................................................................... 18
用户和终端设备及群组相关号码 ................................................... 18
IP 地址分配 .................................................................... 18
12 接口要求 ........................................................................... 19
多媒体调度通信中心设备与 MC 设备之间的接口 ...................................... 19
各级多媒体调度通信中心设备接口 ................................................. 19
多媒体调度通信中心设备与固定用户终端的接口 ..................................... 19
MC 设备与移动用户的应用层接口 .................................................. 19
与承载网络接口 ................................................................. 19
S1 接口 ........................................................................ 19
S2 接口 ........................................................................ 20
S3 接口 ........................................................................ 20
S4 接口 ........................................................................ 20
S5 接口 ....................................................................... 20
S6 接口 ....................................................................... 20
S7 接口 ....................................................................... 20
13 对承载网络质量要求 ................................................................. 20
14 同步要求 ........................................................................... 20
时钟同步 ....................................................................... 20
时间同步 ....................................................................... 20
15 安全要求 ........................................................................... 20
16 供电及设备接地要求 ................................................................. 21
供电要求 ....................................................................... 21
设备接地要求 ................................................................... 21
17 环境适应性要求 ..................................................................... 21
气压 ........................................................................... 21
温湿度 ......................................................................... 21
电磁兼容 ....................................................................... 21
参 考 文 献 ......................................................................... 22
II
T/VSTR 018-2024
前 言
本文件按照GB/T 1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起
草。
请注意本 文件的 某些内 容可能涉 及专利 。本文 件的发布 机构不 承担识 别专利的 责任。
本文件由中关村轨道交通视频与安全产业技术联盟铁路卫星与新技术应用专业委员会提出并归口。
本文件起草单位：北京佳讯飞鸿电气股份有限公司、中铁工程设计咨询集团有限公司、北京全路通
信信号研究设计院集团有限公司、中铁第一勘察设计院集团有限公司、中铁二院工程集团有限责任公司、
中铁第四勘察设计院集团有限公司、北京城建设计发展集团股份有限公司、中铁上海设计院集团有限公
司、通号通信信息集团有限公司、北京世纪东方智汇科技股份有限公司、西安雷迪信息技术有限公司、
中铁第五勘察设计院集团有限公司、中铁通信信号勘测设计院有限公司、中国软件与技术服务股份有限
公司。
本文件主要起草人：张俊武、孙嵘、李飞冲、许辉、安然、余超、李国盛、弓剑、周期、毕研珍、
谷跃跃、闫琪琳、唐荣旺、龚莹莹、龚骁猷、韩宜君、夏昕、马一丹、杨玉修、周了、雷雳、金立坪、
崔国兴、岳晓东、许津津、张瑾、张露露、李鑫、王涣涣、王晓夏、李宝、梁静、李金星、李玲姣、王
国丽、孙传斌、师煜、陈云翔、郑春、侯林。
III
T/VSTR 018-2024
市域（郊）铁路调度通信系统技术条件
1 范围
本文件规定了市域（郊）铁路调度通信系统的系统架构和组成、系统业务、系统功能、系统性能、
设备技术要求、网络管理、编号规则及IP地址分配、接口要求、对承载网络质量要求、同步要求、安全
要求、供电及设备接地要求，以及环境适应性要求。
本文件适用于市域（郊）铁路，以及客流特点及运输需求等具有市域（郊）铁路特征的城际铁路，
调度通信系统的设计、产品制造和运营维护。
本文件仅规定了市域（郊）铁路调度通信系统中的多媒体有线调度通信系统技术要求、MC设备技术
要求和调度通信业务。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,
仅该日期对应的版本适用于本文件；不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文
件。
GB/T 4208—2017 外壳防护等级(IP 代码)
GB/T 22239—2019 信息安全技术 网络安全等级保护基本要求
GB/T 24338.4—2018 轨道交通 电磁兼容 第3-2部分：机车车辆 设备
GB/T 24338.5—2018 轨道交通 电磁兼容 第4部分：信号和通信设备的发射与抗扰度
GB/T 25119—2021 轨道交通 机车车辆电子装置
GB/T 21563—2008 轨道交通 机车车辆设备冲击和振动试验
TB/T 3160.1—2016 铁路有线调度通信系统第1部分：技术条件
TB/T 3324—2021 铁路数字移动通信系统（GSM-R）总体技术要求
TB/T 3361—2016 铁路数字移动通信系统（GSM-R）编号计划
TB/T 3498—2018 铁路通信信号设备雷击试验方法
YD/T 1012—1999 数字同步网节点时钟系列及其定时特性(Node clock set of digital
synchronization network and its timing feature)
YD/T 2628.1 演进的移动分组核心网络（EPC） 设备技术要求 第1部分：支持E-UTRAN接入
YD/T 2993—2016 演进的移动分组核心网络（EPC）策略和计费控制系统Rx接口技术要求
ITU-T G.703 系 列 数 字 接 口 物 理 / 电 特 性 （ Physical Electrical Characteristics of
Hierarchical Digital Interfaces）
IETF RFC 1305 国际互联网工程任务组：网络时间协议（Version3）规范、实现与分析（Network
Time Protocol (Version3) Specification, Implementation and Analysis）
IETF RFC 2616 国际互联网工程任务组：超文本传输协议-HTPP1.1 （Hypertext Transfer
Protocol-HTTP 1.1）
IETF RFC 3550 国际互联网工程任务组：一种实时应用的传输协议（RTP）（RTP: A Transport
Protocol for Real-Time Applications）
1
T/VSTR 018-2024
IETF RFC 7540 国际互联网工程任务组：超文本传输协议版本2(HTTP/2)（Hypertext Transfer
Protocol Version 2 (HTTP/2)）
ISO 19142-2010 地理信息.Web特征服务（Geographic information - Web Feature Service）
3 术语和定义
下列术语和定义适用于本文件。
MC 业务 mission critical service
由MC无线宽带集群设备提供的MCPTT、MCVideo、MCData等宽带集群通信业务，包括语音个呼与组呼
业务、视频个呼与组呼业务、点对点及点对多点数据业务以及铁路特定业务。
视频推送 video push
授权用户将系统内部用户终端的视频信息、视频监控系统采集的视频信息推送至用户终端。
视频调看 video invocation
授权用户可调看系统内部用户终端的视频信息、视频监控系统采集的视频信息、无线调度用户终端
的视频信息。
功能号 functional number
根据用户工作岗位的功能或角色所定义的号码。
[来源：TB/T 3324—2021,3.7]
功能寻址 functional addressing
用户使用功能号发起呼叫，网络根据该功能号将呼叫路由到相应工作岗位的终端地址。
[来源：TB/T 3324—2021,3.8]
基于位置寻址 location dependant addressing
用户使用短号码发起呼叫，网络根据用户所拨打的短号码和用户位置信息，将呼叫路由到一个与该
用户当前所处位置相关的终端地址。
[来源：TB/T 3324—2021,3.9]
呼叫限制 call barring
系统按预先的设定，限制终端的某些呼入、呼出能力。
[来源：TB/T 3324—2021,3.10]
2
T/VSTR 018-2024
铁路紧急呼叫 railway emergency call
具有最高优先级的一种组呼，在紧急情况下，用来呼叫预先定义区域内的司机、调度员和其他相关
人员，包括列车紧急呼叫和调车紧急呼叫。
[来源：TB/T 3324—2021,3.11]
4 缩略语
下列缩略语适用于本文件。
BHSA：忙时会话尝试次数（Busy Hour Session Attempts）
eMLPP：增强型多优先级与强拆（enhanced Multi-Level Precedence and Pre-emption）
GSM-R：铁路数字移动通信系统（GSM for Railway）
HTTP：超文本传送协议（Hyper Text Transfer Protocol）
HTTPS：超文本传输安全协议（Hyper Text Transfer Protocol Secure）
IC：国际代码（International Code）
IETF：国际互联网工程任务组（The Internet Engineering Task Force）
IMS：IP多媒体子系统（IP Multimedia Subsystem）
IMSI：国际移动用户识别码（International Mobile Subscriber Identity）
IMPI：IMS私有身份标识（IMS Private Identity）
IMPU：IMS公共身份标识（IMS Public identity）
IP：互联网协议（Internet Protocol）
ISDN：综合业务数字网（Integrated Services Digital Network）
LTE：4G无线网络技术（Long Term Evolution）
MC：关键任务通信（Mission Critical）
MCPTT：关键集群语音通信（Mission Critical of Push To Talk）
MCVideo：关键视频通信（Mission Critical of Video）
MCData：关键数据通信（Mission Critical of Data）
MDN：移动用户号码（Mobile Directory Number）
MGCP：媒体网关控制协议（Media Gateway Control Protocol）
MOS：主观评价结果（Mean Opinion Score）
MSISDN：移动用户ISDN号码（Mobile Subscriber ISDN Number）
MTBF：平均无故障工作时间(Mean Time Between Failure)
MTTR：平均维修时间(Mean Time To Repair)
NAT：网络地址变换（Network Address Translation）
NTP：网络时间协议（Network Time Protocol）
PRI：基群速率接口（Primary Rate Interface）
PESQ：语音质量客观评价（Perceptual Evaluation of Speech Quality）
PSQM：客观语音质量测量（Perceptual Speech Quality Measurement）
PSTN：公共交换电话网络(Public Switched Telephone Network)
RFC：一系列以编号排定的文件（Request For Comments）
RTCP：实时传输控制协议（Real-Time Transport Control Protocol）
RTP：实时传输协议（Real-time Transport Protocol）
SIP：会话初始协议(Session Initiation Protocol)
3
T/VSTR 018-2024
TCP：传送控制协议（Transmission Control Protocol）
TDM：时分复用技术（Time Division Multiplexing）
URI：统一资源标识符（Uniform Resource Identifier）
WFS:网络地理要素服务(Web Feature Service)
WMS:网络地图服务（Web Map Service）
5G: 第五代移动通信网络(Fifth-generation)
5 系统架构和组成
系统架构
调度通信系统可按照全网调度中心、区域调度中心、线路中心三级或区域调度中心、线路中心两级
设置，系统架构如图1所示。
全网调度中心
铁路多媒体调度通信系统 S1 网管 调度台 专用电话 安全 MC设备（可选）
多媒体调度通信
区域调度中心 中心设备 设备
IP网络
S2 调度台 专用电话
铁路有线调度通信系统
S3
城轨专用电话系统
网管
S4
PSTN
视频监控系统 S5 接口 多媒体调度通信 安全 Rx或
网关 中心设备 设备
地理信息系统 S6 N5/N6
时间同步网 S7
IP网络
线路中心1 专用电话 线路中心N 专用电话 LTE/5G
网管 调度台 网管 调度台
无线网络
. . .
多媒体调度通信





安全













中心设备




设备











中心设备












车站1-N（线路1）



IP网络







车站1-N（线路N）









交换









值班台



专用电话



网络




值班台


专用电话





注1：虚线框设备由外部系统提供。
注2：与互联互通有关的接口有S1、S2、S3、S4、S5、S6、S7。
注3：当移动通信系统具备MC功能时，MC设备由移动通信系统提供。
图1 调度通信系统架构图
4
T/VSTR 018-2024
系统组成
5.2.1 市域（郊）铁路调度通信系统由基于多媒体技术的有线调度通信系统（以下简称“多媒体调度
通信系统”）和基于 MC 架构的移动通信系统组成。
5.2.2 多媒体调度通信系统由全网调度中心设备、区域调度中心设备、线路中心设备和车站设备组成。
其中：
a) 全网调度中心设备包括多媒体调度通信中心设备、网管、调度台以及专用话机；
b) 区域调度中心设备包括多媒体调度通信中心设备、网管、调度台、专用话机、以及接
口网关，可接入多条线路中心设备；
c) 线路中心设备包括多媒体调度通信中心设备、网管、调度台以及专用电话，可接入多
个车站设备；
d) 车站设备包括值班台和专用电话；
e) 各级系统应设置安全设备，实现调度通信系统内部、外部网络的隔离、网络行为分析
与攻击防范、网络安全预警报警和审计、系统安全补丁管理、终端安全管控等。
6 系统业务
列车调度
6.1.1 用户范围
列车调度通信主要用户为列车长/运转车长、列车调度员、车站值班员、列车司机、车辆基地调度
员等相关人员。
6.1.2 通信业务
系统应为列车调度用户提供语音通信业务，包括全双工、半双工通信方式；提供视频通信业务；
提供数据通信业务，包括点对点、点对多点数据通信方式。
6.1.3 呼叫方式
呼叫方式包括：
a)
列车调度员按 ISDN 号码呼叫调度辖区内车站值班员；
b)
列车调度员组呼调度辖区内的所有或部分车站值班员；
c)
列车调度员按 ISDN 号码呼叫相邻调度辖区调度员、相邻调度辖区分界站车站值班员；
d)
列车调度员按车次号/机车号/MSISDN 号码呼叫调度辖区内的列车司机，并能为重联车多司机
建立组呼；
e)
列车调度员可根据需要选择指定范围内的成员建立组呼，如某个车站的车站值班员以及该车
站基站区内的所有列车司机等；
f)
列车调度员对单个基站范围、系统范围等用户的语音广播；
g)
车站值班员按 ISDN 号码/机车号/MSISDN 号码呼叫所属调度辖区列车调度员、相邻车站值班
员、列车司机；
h)
车站值班员组呼所属调度辖区列车调度员、相邻车站值班员以及三站两区间范围内的列车司
机；
i)
列车司机按 ISDN 号码、位置寻址方式呼叫当前所在/相邻调度辖区的列车调度员、当前所在/
相邻车站值班员；
5
T/VSTR 018-2024
j)
列车司机按 MSISDN 号码呼叫运转车长及相关随车工作人员，并能根据需求建立组呼；
k)
列车司机、车站值班员、区间工作人员向所属调度辖区的列车调度员、相邻的车站值班员以及
一定范围内的列车司机发起铁路紧急呼叫。
牵引供电调度
6.2.1 用户范围
牵引供电调度通信主要用户为牵引供电调度员以及各所亭、既无接触网工区又无“V停”控制站的
中间站等处牵引供电值班员、现场作业人员。
6.2.2 通信业务
系统应为牵引供电调度用户提供语音通信业务，包括全双工、半双工通信方式；提供视频通信业务；
提供数据通信业务，包括点对点、点对多点数据通信方式。
6.2.3 呼叫方式
牵引供电调度员、各所亭等处牵引供电值班员、现场作业人员之间按ISDN号码/ MSISDN号码呼叫等
方式个呼/组呼。
客运调度
6.3.1 用户范围
客运调度通信主要用户为客运调度员、车站客运人员和车上客运人员。
6.3.2 通信业务
系统应为客运调度用户提供语音通信业务，包括全双工、半双工通信方式；提供视频通信业务；提
供数据通信业务，包括点对点、点对多点数据通信方式。
6.3.3 呼叫方式
客运调度员、车站客运值班人员、车站客运人员以及车上客运人员之间按ISDN号码/ MSISDN号码呼
叫等方式个呼/组呼，车上客运人员采用基于位置的寻址呼叫。
防灾环控调度
6.4.1 用户范围
防灾环控调度通信主要用户为防灾环控调度员、车站防灾环控值班人员、外勤防灾环控人员。
6.4.2 通信业务
系统应为防灾环控调度用户提供语音通信业务，包括全双工、半双工通信方式；提供视频通信业务，
包括点对点、点对多点数据通信方式。
6.4.3 呼叫方式
防灾环控调度员与车站防灾环控值班人员、外勤防灾环控人员之间按ISDN号码/MSISDN号码呼叫等
方式个呼/组呼。
应急指挥通信
6
T/VSTR 018-2024
6.5.1 用户范围
应急指挥通信主要用户为调度员、值班员、司机以及应急现场各专业救援人员。
6.5.2 通信业务
系统应为应急指挥通信用户提供语音通信业务，包括全双工、半双工通信方式；提供视频通信业务；
提供数据通信业务，包括点对点、点对多点数据通信方式。
6.5.3 呼叫方式
应急指挥终端与应急现场人员终端之间按ISDN号码/MSISDN号码呼叫等方式音视频个呼/组呼通话。
站间行车电话
6.6.1 用户范围
站间行车电话用户为相邻车站值班员。
6.6.2 通信业务
系统应为站间行车电话用户提供全双工语音和视频通信业务。
6.6.3 语音呼叫方式
相邻车站值班员之间采用一键直通呼叫方式。
车站电话
6.7.1 用户范围
车站电话主要用户为车站值班员、站长、站内运营业务有关人员。
6.7.2 通信业务
系统应为车站电话用户提供全双工语音和视频通信业务。
6.7.3 语音呼叫方式
车站用户间采用摘机直通呼叫方式。
车辆基地电话
6.8.1 用户范围
车辆基地电话主要用户为行车指挥、乘务运转、车辆基地内调度、动车组检修等有关人员。
6.8.2 通信业务
系统应为车辆基地电话用户提供全双工语音和视频通信业务。
6.8.3 语音呼叫方式
车辆基地内用户间采用摘机直通呼叫方式。
7 系统功能
7
T/VSTR 018-2024
基本功能
7.1.1 语音个呼
语音个呼应符合下列规定：
a)
支持两个用户之间的全双工语音呼叫；
b)
支持手动应答和自动应答两种应答模式；
c)
支持呼叫优先级的设置和传递。
7.1.2 语音组呼
语音组呼应符合下列规定：
a)
支持多个用户之间的语音呼叫；
b)
支持组呼话权控制，支持调度身份用户全双工通话，无需抢占话权；
c)
支持预定义组呼，由系统管理员配置；
d)
支持自定义组呼，授权用户创建、修改和删除自定义组；
