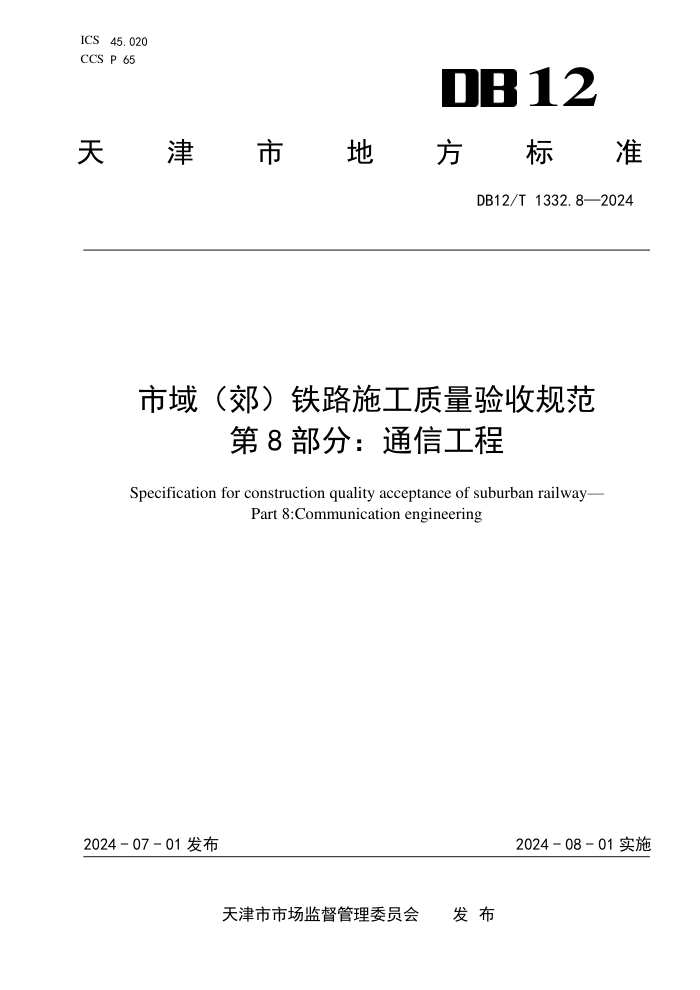

ICS 45.020
CCS P 65 12
天
津 市 地 方 标 准
DB12/T 1332.8—2024
市域（郊）铁路施工质量验收规范
第 8 部分：通信工程
Specification for construction quality acceptance of suburban railway—
Part 8:Communication engineering
2024 - 07 - 01 发布
2024 - 08 - 01 实施
天津市市场监督管理委员会 发 布
DB12/T 1332.8—2024
目
次
前言 ................................................................................. II
引言 ................................................................................ III
1 范围 ............................................................................... 1
2 规范性引用文件 ..................................................................... 1
3 术语和定义 ......................................................................... 1
4 缩略语 ............................................................................. 1
5 总体要求 ........................................................................... 2
6 基本规定 ........................................................................... 2
7 通信管线 .......................................................................... 11
8 室内设备 .......................................................................... 18
9 通信线路 .......................................................................... 24
10 通信电源及接地 ................................................................... 31
11 传输系统 ......................................................................... 36
12 办公自动化系统 ................................................................... 40
13 无线通信系统 ..................................................................... 41
14 公务电话系统 ..................................................................... 47
15 专用电话系统 ..................................................................... 48
16 视频监控系统 ..................................................................... 49
17 时钟系统 ......................................................................... 53
18 广播系统 ......................................................................... 56
19 乘客信息系统 ..................................................................... 58
20 集中告警系统 ..................................................................... 61
21 安防集成平台 ..................................................................... 62
22 公安通信系统 ..................................................................... 64
附录 A（资料性） 施工现场质量管理检查记录表 .......................................... 66
附录 B（资料性） 检验批质量验收记录 .................................................. 67
附录 C（资料性） 分项工程质量验收记录 ................................................ 68
附录 D（资料性） 分部工程质量验收记录 ................................................ 69
附录 E（资料性） 单位工程综合质量核查记录表 .......................................... 70
I
DB12/T 1332.8—2024
前
言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定
起草。
DB12/T 1332《市域（郊）铁路施工质量验收规范》分为以下10个部分：
——第1部分：桥涵工程；
——第2部分：隧道工程；
——第3部分：车站工程；
——第4部分：混凝土工程；
——第5部分：路基工程；
——第6部分：轨道工程；
——第7部分：电力和牵引供电工程；
——第8部分：通信工程；
——第9部分：信号工程；
——第10部分：综合监控和自动售检票工程。
本文件是DB12/T 1332的第8部分。
本文件由天津市交通运输委员会提出并归口。
本文件起草单位：天津轨道交通集团有限公司、天津铁路建设投资（控股）集团有限公司、天津市
地下铁道集团有限公司、天津市市域郊铁路建设发展有限公司、天津城市轨道咨询有限公司、通号工程
局集团有限公司。
本文件主要起草人：马运康、龙赤宇、陈云、许鑫、韩润泽、马超、朱志成、王海政、胡斌、程景
奇、侯春繁、李生海、郭君霞、赵银柏、王光宇、陈敏、康文正、包飞虎、孙桦青、李笑春、余昕芳、
张挺。
II
DB12/T 1332.8—2024
引
言
为了提高天津市域（郊）铁路建设水平，指导天津市域（郊）铁路工程验收工作的顺利开展，保证
市域（郊）铁路工程建设质量，加强对工程施工质量进行全过程控制和进场检验、隐蔽工程及关键工序
的质量验收，统合市域（郊）铁路建设过程中参与建设活动的各个相关单位共同对检验批、分项、分部、
单位对工程质量进行检验的标准和依据。
为便于根据标准和依据对工程质量是否达到合格做出判断，《市域（郊）铁路施工质量验收规范》
共分为10个部分，共同构成我市市域（郊）铁路施工质量验收的技术依据。
III
DB12/T 1332.8—2024
市域（郊）铁路施工质量验收规范
第 8 部分：通信工程
1 范围
本文件规定了市域（郊）铁路通信工程的基本规定、总体要求、单位工程综合质量验收等的要求。
本文件适用于天津市域范围新建、改建和扩建，最高运行速度在100km/h～160km/h的市域（郊）铁
路通信工程施工质量验收。对于最高运行速度大于160km/h的工程，可参照本文件执行。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB 50382 城市轨道交通通信工程质量验收规范
GB 51171 通信线路工程验收规范
GB 50300 建设工程施工质量验收统一标准
TB 10755 高速铁路通信工程施工质量验收标准
3 术语和定义
GB 50300、TB 10624界定的术语和定义适用于本文件。
4 缩略语
下列缩略语适用于本文件：
FEC 前向纠错（Forward Error Correction）
IP 互联网协议（Internet Protocol）
MPLS 多协议标记交换（Multiprotocol Label Switching）
ODU 光通道数据单元（Optical Channel Data Unit）
OLP 光纤线路自动切换保护装置（Optical fiber Line auto switch Protection equipment）
OPU 光通路净荷单元（Optical Channel Payload Unit）
OSNR 光信噪比（Optical Signal to Noise Ratio）
OTDR 光时域反射器（Optical Time Domain Reflector）
OTN 光传送网（Optical Transport Network）
OUT 光通路传送单元（Optical Channel Transport Unit）
PCM 脉冲编码调制（Pulse Code Modulation）
PDH 准同步数字系列（Plesiochronous Digital Hierarchy）
PTN 分组传送网（Packet Transport Network）
QoS 服务质量（Quality of Service）
SDH 同步数字体系（Synchronous Digital Hierarchy）
1
DB12/T 1332.8—2024
SPD 浪涌保护器（Surge Protection Device）
STM 同步传递模式（Synchroous Transfer Mode）
STM-N 同步传送模块N级（Synchronous Transport Module level N）
TDM 时分复用（Time Division Multiplexing）
TPS 支路保护倒换（Tributary Protection Switching）
UDP 用户数据报协议（User Datagram Protocol）
UPS 不间断电源（Uninterruptible Power Supply）
VPN 虚拟专用网（Virtual Private Network）
WDM 波分复用（Wavelength Division Multiplexing）
5 总体要求
5.1
市域（郊）铁路通信工程验收应执行国家法律法规、相关标准，以及设计文件和本文件的要求。
5.2 市域（郊）铁路通信工程验收应做好资料的收集和整理，做到完整、准确，并应按有关规定做好
资料的归档管理工作。
6 基本规定
6.1
一般规定
6.1.1 建设各方应建立健全质量管理体系，相应的施工技术标准、施工质量检验制度。工程开工前应
进行施工现场质量管理检查，并按附录表 A.1 填写施工现场质量管理检查记录表。
6.1.2 建设各方应建立健全安全生产管理体系，严格执行施工作业安全技术有关规程的规定，设置专
门安全管理机构，配备专职安全管理人员，落实安全生产责任制，制定专项施工方案和应急预案。
6.1.3 建设各方应建立健全风险管理制度，做好风险计划、风险辨识、风险评估、风险评价和风险控
制等风险管理工作，并制定专项方案和应急预案。
6.1.4 工程采用的设备及材料应按本文件规定进行进场检验，并符合下列规定：
a) 按进场的批次进行检验，不合格的不得使用；
b) 规格、型号、数量符合设计文件和订货合同的要求；
c) 合格证、质量检验报告等质量证明文件，以及说明书等产品技术文件齐全，并符合设计文件
和订货合同要求；
d) 按规定属于认证管理的设备应通过认证，其认证证明文件应在有效期内；
e) 部件齐全；
f) 无损伤、锈蚀；
g) 铭牌、标识完整清晰。
6.1.5 室内外设备安装位置和方式应符合设计文件的要求。
6.1.6 施工质量验收应对隐蔽工程和关键工序进行重点检验。隐蔽工程按规定留存影像资料，影像资
料内容应包括验收时间、部位、内容，以及施工单位、监理单位及检验人员等信息。
6.1.7 施工质量验收不符合要求时应返工，或更换材料、设备，仍不符合要求时，严禁验收。
6.1.8 市域（郊）铁路通信工程中，凡有区间设备安装侵入设备限界，或车载设备安装超出车辆限界
的，不得验收。
6.1.9 市域（郊）铁路在与其他城市轨道交通线路贯通时，应满足系统集成的设计要求，安装及调试
质量验收应符合本文件及其他城市轨道交通工程施工质量验收标准的规定。
2
DB12/T 1332.8—2024
6.2
验收单元划分
6.2.1 市域（郊）铁路通信工程施工质量验收单元应划分为单位工程、子单位工程、分部工程、分项
工程和检验批。
6.2.2 市域（郊）铁路通信工程应为一个独立的单位工程。
6.2.3 市域（郊）铁路通信工程应划分为专用通信、公安通信、民用通信三个子单位工程。
6.2.4 市域（郊）铁路通信工程一个合同范围为一个单位工程/子单位工程。
6.2.5 市域（郊）铁路通信工程的单位工程、子单位工程、分部工程、分项工程、检验批划分和检验
项目应符合表 1 的规定。
表1 单位工程、子单位工程、分部工程、分项工程、检验批划分和检验项目
单位 工程 子单 位工 程 分部工程 分项工程 检验批
范 围 主控项目 一般项目
通信 系统 专用 通信 系统 通信管线 支架、吊架安装 一个站/段/场 6.2.1 6.2.2
桥架安装 一个站/段/场 6.3.1 6.3.2
保护管安装 一个站/段/场 6.4.1 6.4.2
通信管道安装 一个站/段/场 6.5.1 6.5.2
缆线布放 一个站/段/场 6.6.1 6.6.2
通信线路 区间电缆支架 一个区间 4.2.1
光缆敷设、接续及引入 一个站/区间 8.3.1～ 8.3.14
电缆敷设、接续及引入 一个站/区间 8.3.1～ 8.3.14
光缆线路性能检测 1 个中继段/区间 8.4.1～ 8.4.5
电缆线路性能检测 1 个音频段/区间 8.4.1～ 8.4.5
3
DB12/T 1332.8—2024
表1 单位工程、子单位工程、分部工程、分项工程、检验批划分和检验项目（续）
单位 工程 子单 位工 程 分部工程 分项工程 检验批
范 围 主控项目 一般项目
通信 系统 专用 通信 系统 通信线路 漏缆敷设 一个敷设段 8.5.1～ 8.5.6
漏缆连接及引入 一个敷设段 8.5.7～ 8.5.10
漏缆线路检测 一个敷设段 8.6.1～ 8.6.2
电源系统 及接地 电源设备安装和配线 一个站 7.3.1 7.4.1 9.2.1 7.3.2 7.4.2
电源系统性能检测 一个系统 9.3.1
电源系统功能检验 一个系统 9.4.1
电源集中监控调试及 检验 一个系统 9.5.19
传输系统 传输设备安装 一个站 7.3.1 7.3.2
传输设备配线 一个站 7.4.1 7.4.2
传输设备单机性能功 能检验 一个站 10.2.1～ 10.2.13
传输系统性能功能检 验 一个系统 10.3.1～ 10.3.15
传输系统网管检验 一个系统 10.4.1～ 10.4.5
办公自动 化系统 数据网络设备安装 一个站 7.3.1 7.3.2
数据网络设备配线 一个站 7.4.1 7.4.2
综合布线 一个单体建筑 GB50312 的相关要求
4
DB12/T 1332.8—2024
表1 单位工程、子单位工程、分部工程、分项工程、检验批划分和检验项目（续）
单位 工程 子单 位工 程 分部工程 分项工程 检验批
范 围 主控项目 一般项目
通信 系统 专用 通信 系统 办公自动 化系统 数据网络性能检测 一个系统 11.2.1～ 11.2.4
数据网络功能检验 一个系统 11.3.1～ 11.3.6
数据网网管检验 一个系统 11.4.1
无线通信 系统 天线杆(塔)安装 一处 12.2.1 12.2. 2
天线、馈线安装 一处 12.3.1 12.3.2
无线通信设备安装 一个站 7.3.1 7.3.2
无线通信设备配线 一个站 7.4.1 7.4.2
无线通信区间设备安 装 一个区间 12.4.1.1 ～ 12.4.1.4
无线通信区间设备配 线 一个区间 12.4.1.5
无线车载设备安装 一列车 12.4.1.6
无线通信系统性能检 测 一个系统 12.5.1
无线通信系统功能检 验 一个系统 12.6.1
无线通信系统网管检 验 一个系统 12.7.1
公务电话 公务电话设备安装 一个站 7.3.1 7.3.2
公务电话设备配线 一个站 7.4.1 7.4.2
公务电话系统性能功 能检验 一个系统 13.2.1～ 13.2.9
公务电话系统网管检 验 一个系统 13.3.1～ 13.3.4
5
DB12/T 1332.8—2024
表1 单位工程、子单位工程、分部工程、分项工程、检验批划分和检验项目（续）
单位 工程 子单 位工 程 分部工程 分项工程 检验批
范 围 主控项目 一般项目
通信 系统 专用 通信 系统 专用电话 专用电话设备安装 一个站 7.3.1 7.3.2
专用电话设备配线 一个站 7.4.1 7.4.2
专用电话系统性能功 能检验 一个系统 14.2.1～ 14.2.6
专用电话系统网管检 验 一个系统 14.3.1～ 14.3.3
视频监控 系统 视频监控系统设备安 装 一个站 7.3.1 7.3.2
视频监控系统设备配 线 一个站 7.4.1 7.4.2
视频监控系统设备单 机性能功能检验 一个站 15.3.1～ 15.3.4
视频监控系统性能功 能检验 一个系统 15.4.1～ 15.4.14
视频监控系统系统网 管检验 一个系统 15.5.1～ 15.5.3
时钟系统 时钟系统设备安装 一个站/中心 7.3.1 16.2.1～ 16.2.5 7.3.2
时钟系统设备配线 一个站/中心 7.4.1 16.2.6 7.4.2
6
DB12/T 1332.8—2024
表1 单位工程、子单位工程、分部工程、分项工程、检验批划分和检验项目（续）
单位 工程 子单 位工 程 分部工程 分项工程 检验批
范 围 主控项目 一般项目
通信 系统 专用 通信 系统 时钟系统 时钟系统性能检测 一个系统 16.3.1
时钟系统功能检验 一个系统 16.4.1
时钟系统网管检验 一个系统 16.5.1
广播系统 广播设备安装 一个站 7.3.1 17.2.1.1 ～ 17.2.1.5 7.3.2
广播设备配线 一个站 7.4.1, 15.2.1.6 7.4.2
广播系统性能检测 一个系统 17.3.1
广播系统功能检验 一个系统 17.4.1
广播系统网管检验 一个系统 17.5.1
乘客信息 系统 乘客信息设备安装 一个站 7.3.1， 18.2.1.1 ～ 18.2.1.5 7.3.2
乘客信息设备配线 一个站 7.4.1， 18.2.1.6 ～ 18.2.1.7 7.4.2
7
DB12/T 1332.8—2024
表1 单位工程、子单位工程、分部工程、分项工程、检验批划分和检验项目（续）
单位 工程 子单 位工 程 分部工程 分项工程 检验批
范 围 主控项目 一般项目
乘客信息系统性能检 测 一个系统 18.3.1
通信 专用 乘客信息 系统 乘客信息系统功能检 验 一个系统 18.4.1
乘客信息系统网管检 验 一个系统 18.5.1
集中告警 系统 集中告警设备安装 一个站/中心 7.3.1 7.3.2
集中告警设备配线 一个站/中心 7.4.1 7.4.2
集中告警系统调试及 检验 一个系统 19.2.1～ 19.2.9
集中告警系统网管检 验 一个系统 19.3.1
安防集成 平台 安防集成平台设备安 装 一个站/中心 7.3.1 7.3.2
安防集成平台设备配 线 一个站/中心 7.4.1 7.4.2
安防集成平台性能检 测 一个系统 20.2.1
通信
系统
系统
安防集成平台功能检 验 一个系统 20.3.1
安防集成平台网管检 验 一个系统 20.4.1
8
DB12/T 1332.8—2024
表1 单位工程、子单位工程、分部工程、分项工程、检验批划分和检验项目（续）
单位 工程 子单 位工 程 分部工程 分项工程 检验批
范 围 主控项目 一般项目
通信 系统 公安 通信 系统 公安电源 系统 电源设备安装和配线 一个站 7.3.1 7.4.1 9.2.1 7.3.2 7.4.2
接地安装 一个站 7.5.1 7.5.2
电源系统性能检测 一个系统 9.3.1
电源系统功能检验 一个系统 9.4.1
电源集中监控调试及 检验 一个系统 9.5.1
公安数据 网 数据通信网设备安装 一个站 7.3.1 7.3.2
数据通信网设备配线 一个站 7.4.1 7.4.2
数据通信网设备单机 性能功能检验 一个站 11.2.1～ 11.2.4
数据通信网系统性能 功能检验 一个系统 11.3.1～ 11.3.6
数据通信网系统网管 检验 一个系统 11.4.1
公安无线 引入 天线和馈线安装 一处 12.3.1 12.3.2
无线通信引入设备安 装 一个站 7.3.1 7.3.2
无线通信引入设备配 线 一个站 7.4.1 7.4.2
无线通信引入区间设 备安装 一个区间 12.4.1.1 ～ 12.4.1.4
无线通信引入区间设 备配线 一个区间 12.4.1.5
9
DB12/T 1332.8—2024
表1 单位工程、子单位工程、分部工程、分项工程、检验批划分和检验项目（续）
单位 工程 子单 位工 程 分部工程 分项工程 检验批
范 围 主控项目 一般项目
通信 系统 公安 通信 系统 公安无线 引入 无线通信引入系统性 能检测 一个系统 21.5.3
无线通信引入系统功 能检验 一个系统 21.5.4
公安电源 系统 视频监控系统设备安 装 一个站 7.3.1 7.3.2
视频监控系统设备配 线 一个站 7.4.1 7.4.2
视频监控系统设备单 机性能功能检验 一个站 15.3.1～ 15.3.4
视频监控系统系统性 能功能检验 一个系统 15.4.1～ 15.4.14
视频监控系统系统网 管检验 一个系统 15.5.1～ 15.5.3
6.3
验收内容和要求
6.3.1 检验批的质量验收应符合下列规定：
a) 检验内容、数量和方法应符合本文件的规定；
b) 施工质量检验项目经检验全部合格；
c) 验收记录应完整、准确；
d) 主控项目的施工质量经检验全部合格，抽样数量符合本文件的规定；
e) 一般项目的施工质量经检验全部合格；其中，有允许偏差的抽查点，除有专门要求外，80%及
以上的抽查点应控制在规定允许偏差内，最大偏差不得大于规定允许偏差的 1.5 倍。
6.3.2 分项工程施工质量验收内容和要求应符合下列规定：
a) 所含检验批全部合格；
b) 所含检验批验收记录完整、准确。
6.3.3 分部工程施工质量验收内容和要求应符合下列规定：
a) 所含分项工程全部合格；
b) 所含分项工程验收记录完整、准确。
6.3.4 单位工程/子单位工程施工质量验收内容和要求应符合下列规定：
a) 所含分部工程全部验收合格；
b) 质量控制资料应完整、准确；
c) 单位工程实体质量主要功能检验项目、标准及数量根据工程项目实际确定；
10
DB12/T 1332.8—2024
d) 单位工程观感质量检验项目、标准及数量根据工程项目实际确定；
e) 验收记录、资料应完整、准确。
6.4
验收程序和组织
6.4.1 检验批验收程序和组织应符合下列规定：
a) 施工单位施工完成后进行自检，合格后报监理单位；
b) 隐蔽工程应在隐蔽前通知监理单位；
c) 监理单位专业监理工程师组织施工单位进行验收；
d) 填写表 B.1 检验批质量验收记录。
6.4.2 分项工程验收程序和组织应符合下列规定：
a) 由监理单位专业监理工程师组织；
b) 施工单位分项工程技术负责人等有关人员参加验收；
c) 填写表 C.1 分项工程质量验收记录。
6.4.3 分部工程验收程序和组织应符合下列规定：
a) 由监理单位总监理工程师组织；
b) 施工单位项目负责人等参加；
c) 设计单位根据需要参加；
d) 填写表 D.1 分部工程质量验收记录。
6.4.4 单位（子单位）工程验收程序和组织应符合下列规定：
a) 施工单位完成单位工程并进行自检后，应按规定程序通过监理预验收后向建设单位提出验收
申请；
b) 由建设单位组织，施工、设计、监理等单位参加；
c) 填写表 E.1 单位工程质量验收记录；
d) 填写表 E.2 单位工程质量控制资料核查记录；
e) 填写表 E.3 单位工程实体质量主要功能抽查记录；
f) 填写表 E.4 单位工程观感质量检查记录。
6.4.5 单位工程的施工质量（包括观感质量）验收不符合要求时应返工，或更换材料、构配件、设备，
仍不符合要求时，不应验收。
7 通信管线
7.1
一般规定
7.1.1 通信管线的场所应包括控制中心、车辆基地、车站、变电所、派出所、区间及引入通道。通信
管线的验收内容应包括支架、吊架安装、桥架安装、保护管安装、通信管道安装、线缆布放和防火封堵。
7.1.2 通信管线验收，应检查施工前的径路复合资料；应按设计文件及复核资料对预埋、安装、敷设
的位置进行确认。
7.1.3 保护管安装及线缆敷设经过人防门时，应符合设计及人防专业的要求。
7.1.4 保护管安装及线缆敷设穿越室内房屋时，应符合消防专业要求。
7.1.5 通信光缆、电缆直埋敷设时，其直埋沟槽的施工及验收宜执行现行标准 TB10418 的相关规定。
7.2
支架、吊架安装
7.2.1 主控项目
11
DB12/T 1332.8—2024
7.2.1.1 支架、吊架及配件到达现场应进行检查，其型号、规格及质量应符合设计要求。
检验数量：全部检查。
检验方法：对照设计文件检查出厂合格证及其他质量证明文件，并观察检查外观及形状。
7.2.1.2 支架吊架安装位置及安装方式应符合设计要求，并应固定牢固；支架吊架的各臂应连接牢固；
支架吊架安装不得侵入设备限界。
检验数量：全部检验。
检验方法：观察、尺量检查。
7.2.1.3 支架吊架不应安装在具有较大振动、热源、腐蚀性液滴及排污沟道的位置，也不应安装在具
有高温、高压、腐蚀性及易燃易爆等介质的工艺设备、管道及能移动的构筑物上。
检验数量：全部检查。
检验方法：观察、检查。
7.2.1.4 区间电缆支架接地方式应符合设计要求，接地连接应可靠。
检验数量：全部检验。
检验方法：观察、用万用表检查。
7.2.2 一般项目
7.2.2.1 支架吊架的镀锌要求及尺寸应符合设计要求。切口处不应有卷边，表面应光洁、无毛刺。
检验数量：全部检查。
检验方法：观察、检查。
7.2.2.2 当支架吊架安装在有坡度、弧度的建筑物构架上时，其安装坡度、弧度应与建筑物的坡度、
弧度相同。
检验数量：全部检查。
检验方法：观察、检查。
7.2.2.3 支架、吊架安装应横平竖直、整齐美观，安装位置偏差不宜大于 50mm，在同一直线段上的支
架、吊架、间距应均匀，同层托臂应在同一水平面上。
检验数量：全部检查。
检验方法：观察、尺量检查。
7.2.2.4 安装金属线槽及保护管的支架、吊架间距应符合设计要求。
检验数量：全部检查。
检验方法：观察、检查。
7.2.2.5 敷设电缆用的支架、吊架间距应符合设计要求，当设计无要求时，水平敷设时，宜为：0.8～
1.2m，垂直敷设时，宜为 1.0m。
检验数量：全部检查。
检验方法：观察、尺量检查。
7.2.2.6 隧道内敷设电缆用的支架、吊架托臂制作安装应符合设计要求，当设计无要求时，应有防线
缆滑落措施。
检验数量：全部检查。
检验方法：观察、检查。
7.3
桥架安装
7.3.1 主控项目
7.3.1.1 线槽、走线架及配件到达现场应进行检查，其型号、规格及质量应符合设计要求。
12
DB12/T 1332.8—2024
检验数量：全部检查。
检验方法：对照设计文件检查出厂合格证及其他质量证明文件，并观察检查外观及形状。
7.3.1.2 线槽、走线架安装位置和安装方式应符合设计要求。
检验数量：全部检查。
检验方法：观察、检查。
7.3.1.3 线槽终端、穿越墙体等位置应进行防火防鼠封堵
检验数量：全部检查。
检验方法：观察、检查。
7.3.1.4 金属线槽焊接应牢固，内层应平整，不应有明显的变形，埋设时，焊接部位应进行防腐处理，
金属线槽采用螺栓连接或固定时应牢固。
检验数量：全部检查。
检验方法：观察、检查。
7.3.1.5 线槽、走线架与机架连接处应垂直并连接牢固。
检验数量：全部检查。
检验方法：观察、检查。
7.3.1.6 4 机房内线槽采用侧面开孔出线时，孔洞应规则，孔洞边沿应有防电缆刮伤措施。吊挂钢槽
在侧面出线时，宜采用接口法兰方式对线缆进行防护。
检验数量：全部检查。
检验方法：观察、检查。
7.3.1.7 金属线槽、走线架应接地，连接缝处应有连接线或跨接线。
检验数量：全部检验。
检验方法：观察、用万用表检查
7.3.1.8 设备房内走线槽、走线架连接时不应形成电气闭合。
检验数量：全部检查
检验方法：观察检查
7.3.1.9 预埋线槽时，线槽连接处、出线口和分线盒均应进行防水处理。
检验数量：全部检查。
检验方法：观察、检查。
7.3.1.10 当供电电缆与信号电缆在同一径路用线槽敷设时，宜分线槽敷设，当需敷设在同一线槽时，
应采用带金属隔板的线槽分开敷设。
检验数量：全部检查。
检验方法：观察、检查。
7.3.1.11 线槽安装在经过建筑沉降缝或伸缩缝应预留变形间距。
检验数量：全部检查。
检验方法：观察、检查。
7.3.2 一般项目
7.3.2.1 金属线槽的金属材料厚度、镀锌要求应符合设计要求。
检验数量：全部检验。
检验方法：观察、尺量检查，检查出场合格证等质量证明文件。
7.3.2.2 线槽的安装应横平竖直，排列整齐，横向首尾偏差不宜大于 1.5‰，槽与槽之间、槽与设备
盘（箱）之间，槽与盖之间、盖与盖之间的连接处，应对和严密。
检验数量：全部检查。
13
DB12/T 1332.8—2024
检验方法：观察、尺量检查。
7.3.2.3 当线槽的直线长度超过 30 米时，宜采取热膨胀补偿措施。
检验数量：全部检查。
检验方法：观察、检查。
7.3.2.4 线槽的上部应留有便于操作的空间，当线槽拐直角弯时，其弯头的弯曲半径不应小于槽内最
粗电缆外径的 10 倍。
检验数量：全部检查。
检验方法：观察、尺量检查。
7.4
保护管安装
7.4.1 主控项目
7.4.1.1 保护管到达现场应进行检查，其型号、规格及质量应符合设计要求。
检验数量：全部检查。
检验方法：对照设计文件检查出厂合格证及其他质量证明文件，并观察检查外观及形状。
7.4.1.2 保护管煨管应符合下列规定：
a) 弯成角度不应小于 90°；
b) 弯曲半径不应小于管外径的 6 倍；
c) 弯扁度不应大于该管外径的 1/10；
d) 弯曲处应无凹陷、裂缝；
e) 单根保护管直角弯不应超过两个。
检验数量：全部检查。
检验方法：随工检查。
7.4.1.3 保护管管口应采用防火材料进行密封处理。地埋防护管管口应做防水处理。
检验数量：全部检查。
检验方法：观察、检查。
7.4.1.4 金属保护管应可靠接地，金属保护管连接后应保证整个系统的电气连通性。
检验数量：全部检验。
检验方法：观察、用万用表检查。
7.4.1.5 埋入墙或混凝土内的保护管宜采用整根材料；当需要连接时，应在连接处进行防水处理。预
埋保护管应做防护处理。当预埋管长度超过 10m 或小于 120°拐弯超过两个时，管内应预埋引线钢丝。
检验数量：全部检查。
检验方法：旁站检查。
7.4.1.6 保护管安装在经过建筑沉降缝或伸缩缝时，应设置补偿装置。
检验数量：全部检查。
检验方法：观察、检查。
7.4.2 一般项目
7.4.2.1 保护管不应有变形及裂缝，管口应光滑，无锐边，内外壁应光洁、无毛刺，尺寸应准确，金
属保护管的镀锌要求应符合设计要求。
检验数量：全部检查。
检验方法：观察、检查。
14
DB12/T 1332.8—2024
7.4.2.2 保护管增设接线盒或拉线盒的位置应符合设计要求，接线盒或拉线盒开口朝向应方便施工。
