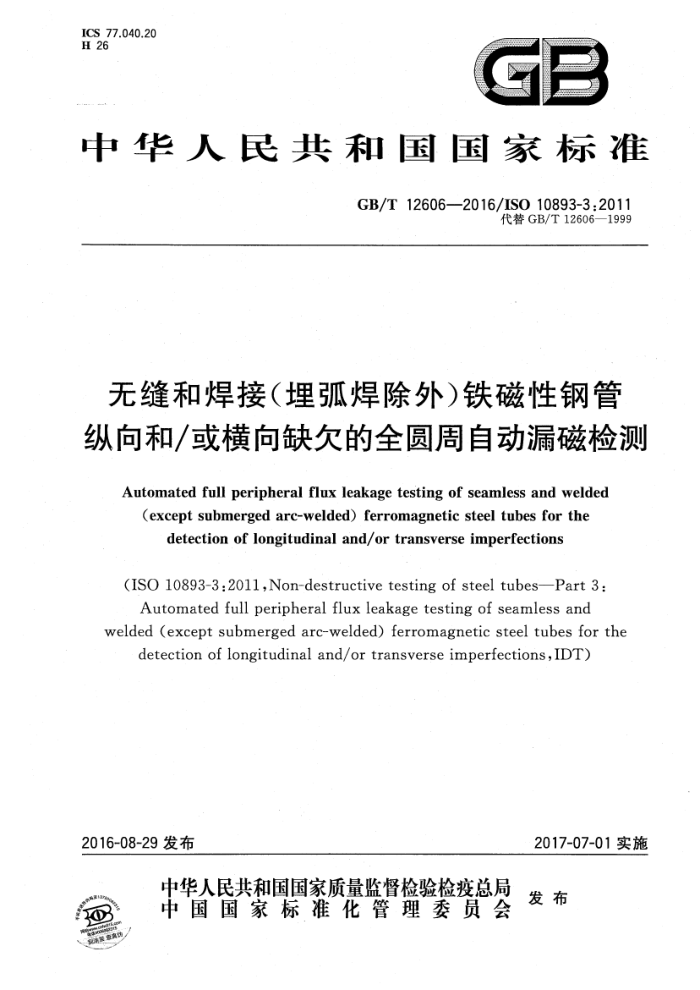

ICS 77.040.20 H 26
GB
中华人民共和国国家标准
GB/T12606—2016/ISO10893-3:2011
代替GB/T12606—1999
无缝和焊接（埋弧焊除外）铁磁性钢管纵向和/或横向缺欠的全圆周自动漏磁检测
Automated full peripheral flux leakage testing of seamless and welded
(except submerged arc-welded) ferromagnetic steel tubes for the
detection oflongitudinaland/ortransverse imperfections
(ISO 10893-3:2011,Non-destructive testing of steel tubes—Part 3: Automated fullperipheralfluxleakagetestingof seamlessand
welded (except submerged arc-welded) ferromagnetic steel tubes for the
detection of longitudinal and/or transverse imperfections,IDT)
2017-07-01实施
2016-08-29发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T12606—2016/ISO10893-3:2011
目 次
前言范围
1 2 规范性引用文件
3 术语和定义 4 一般要求 5 检测方法. 6 对比样管 7 设备校验与核查 8 验收
检测报告附录A（规范性附录） 漏磁检测方法的局限性
0 GB/T12606—2016/IS010893-3:2011
前言
本标准按照GB/T1.1--2009给出的规则起草。 本标准代替GB/T12606—1999《钢管磁漏探伤方法》，与GB/T12606—1999相比，主要技术变化
如下：
修改了标准的适用范围（见第1章，1999年版的第1章）；增加了规范性引用文件、术语和定义、一般要求的内容（见第2章、第3章、第4章）；修改了不加工内表面刻槽的钢管内径范围（见6.1.2，1999年版的6.1.5)；修改了对比样管的选材要求（见6.1.3，1999年版的6.3.1)；修改了钻孔的孔径范围（见6.1.2，1999年版的6.2.3)；修改了对刻槽宽度和长度的要求（见6.2.2，1999年版的6.1.4.2和6.1.4.3）；修改了验收等级及标识（见表1，1999年版的表1)；删除了探伤原理、探伤设备的内容（1999年版的第3章和第4章）；增加了对重新检测次数的要求（见8.2)；修改了附录A的内容，删除了附录B（见附录A，1999年版的附录B）。
本标准使用翻译法等同采用ISO10893-3：2011《钢管的无损检测第3部分：无缝和焊接（埋弧焊除外)铁磁性钢管纵向和/或横向缺欠的全圆周自动磁漏检测》。
与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
-GB/T9445—2008无损检测人员资格鉴定与认证（ISO9712：2005，IDT) 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183）归口。 本标准起草单位：天津钢管集团股份有限公司、衡阳华菱钢管有限公司、冶金工业信息标准研究院。 本标准主要起草人：赵仁顺、安健波、赵斌、董莉、张黎。 本标准所代替标准的历次版本发布情况为：
GB/T12606—1999。
- GB/T12606—2016/ISO10893-3:2011
无缝和焊接（埋弧焊除外）铁磁性钢管纵向和/或横向缺欠的全圆周自动漏磁检测
1·范围
本标准规定了无缝和焊接（埋弧焊除外）铁磁性钢管缺欠的全圆周自动漏磁检测的要求。 除非采购订单中另有规定，本标准主要用于纵向缺欠的检测。 本标准适用于检测外径大于或等于10mm的钢管。 本标准也适用于检测空心型材。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
ISO9712无损检测人员资格鉴定与认证（Non-destructivetesting一Qualificationandcertifica- tion of NDT personnel)
ISO11484钢产品雇主的无损检测人员资格鉴定体系［Steelproducts-—Employer'squalification system for non-destructive testing (NDT) personnel)
3术语和定义
ISO11484界定的以及下列术语和定义适用于本文件。
3.1
对比标准缺陷referencestandard 用于校验无损检测设备的人工缺陷（如钻孔、槽和凹痕）。
3.2
对比样管referencetube 包含对比标准缺陷的钢管或管段。
3.3
对比试样referencesample 包含对比标准缺陷的试样（如管段、钢板或钢带）。 注：本标准只使用术语“对比样管”，也包括术语“对比试样”。
3.4
管tube 任意横截面形状的两端开口的中空的长条产品。
3.5
无缝管 Fseamlesstube 将实心产品穿孔获得一个空心管，然后经热加工或冷加工以得到最终尺寸。 GB/T12606—2016/IS010893-3:2011
3.6
焊管weldedtube 由扁平轧材将临近的边缘焊接在一起制成的管，焊接后可以进行热加工或冷加工处理，以得到最终
尺寸。 3.7
制造商manufacturer 根据相关标准制造产品并声明交付的产品符合相关标准所有适用条款要求的组织。
3.8
协议agreement 在询价和订货时，制造商与购方之间的合同约定。
4一般要求
4.1除非产品标准规定或购方与制造商协商同意，全周向漏磁检测应在钢管所有主要的生产工序操作 (轧制、热处理、冷和热加工、定径和主要的矫直等)全部完成之后进行。 4.2被检测的钢管应有足够的平直度以保证检测的有效性。表面应没有影响检测可靠性的外来异物。 4.3检测应由按ISO9712、ISO11484或等效标准经培训合格的操作人员并在由制造商任命的有资格的人员的监督下进行。在由第三方检测的情况下，此项应由购方与制造商协商同意。
雇主应按程序文件颁发操作授权证书。无损检测（NDT)操作人员应由经雇主批准的一个NDT3 级人员授权。
注：1、2和3级的定义能在相应的国际标准中找到，如ISO9712和ISO11484。
5检测方法
5.1利用漏磁检测技术检测钢管的纵向缺欠（见图1），和/或由双方协议检测横向缺欠（见图2）。本标准没有规定壁厚的极限，附录A给出了该检测方法的局限性说明。
钢管两端会有一段较短的长度不能被检测到，任何未检测的管端应按照相应的产品标准的要求进行处理。 5.2在检测过程中，钢管和传感器应有彼此的相对运动，以便扫查整个钢管表面。检测过程中的相对运动速度变化不应超过士10%。 5.3用于检测平行于主轴线的缺陷的每个传感器的最大宽度应为30mm。 5.4设备应采用自动触发报警电平结合标记和/或分选系统将钢管分为合格品或可疑品。
2 GB/T12606—2016/ISO10893-3:2011
a) 旋转漏磁传感器技术 钢管直线前进
固定漏磁传感器技术 钢管螺旋前进
b
说明：
漏磁传感器：钢管；
2 N 北极； S
南极。 ，探头旋转方向。 ，钢管旋转方向。
图1纵向缺欠漏磁检测的简图
说明：
交错排列的传感器；
2- 一电源（直流）。 注：漏磁传感器可以有多种形式，例如：绝对式和差动式，这取决于所用的设备和其他因素。除此图显示的方法外，
还可以采用磁通平行于钢管轴向的其他方法。
图2横向缺欠漏磁检测的简图 GB/T12606—2016/ISO10893-3:2011
6对比样管
6.1.总则 6.1.1对比标准缺陷用于校验无损检测设备。不宜将这些标准缺陷的尺寸视为此类设备所能检测到的最小缺欠尺寸。 6.1.2，漏磁检测设备的每个探头均应使用对比样管的外表面对比槽或内、外表面对比槽进行校验。
也可由购方与制造商协商同意，使用对比样管上的径向通孔校验设备。在这种情况下，应就特定验收等级的最大孔径达成协议，且制造商应能证明使用该孔径的检测灵敏度及其设备设置相当于使用规定深度的外表面对比槽和协议深度的内表面对比槽获得的灵敏度。
注：根据钢管用途或其他相关标准等因素确定孔径。典型的孔径范围是0.80mm～3.20mm。 在加工内表面对比槽前，对比样管的内表面可以修磨或机加工。当钢管内径小于20mm时不宜使
用内表面槽，除非购方与制造商另有协议，或者虽然钢管壁厚大于20mm，但由于受附录A所述的技术限制，即使采用表A.1中的最大比率，对钢管内表面的检测也是不充分的。 6.1.3对比样管与被检钢管应具有相同的公称直径和壁厚，相同的表面状态和交货条件（如轧态、正火、率火和回火)以及相似的钢级（牌号）。对于公称壁厚超过10mm，如果槽深是按被检钢管的公称壁厚计算的，对比样管的壁厚可以大于被检钢管的公称壁厚。如果要求，制造商应能证明其所采用方法的有效性。 6.1.4外表面槽和可能使用的内表面槽以及通孔与对比样管端部及它们彼此之间应能相互分开（当同时使用内外对比槽时），以便获得清晰可辨的显示信号。 6.2对比槽 6.2.1.总则
a) 对比槽应为“N”型槽（见图3），且应平行于钢管的主轴；当购方与制造商协商同意检测横向缺
欠时，对比槽应垂直于钢管主轴（见图4)； b）槽的两边名义上应平行，且槽的底部名义上应与两边成直角； c）对比槽应采用机加工、电火花腐蚀或其他方法制作。 注：槽的底部或底角可以是圆弧的。
说明： d- 一深度。
宽度；
图3“N”型槽 GB/T12606—2016/ISO10893-3.2011
a) 外表面局部周向槽
b) 内表面局部周向槽
说明：
深度。
d-
图4允许的横向槽形状
6.2.2 对比槽的尺寸
a) 宽度，w（见图3)
对比槽的宽度应不大于其深度或1mm，取两者的较大值。 b) 深度，d（见图3和图4）
外表面对比槽的深度应符合表1的规定，且满足以下要求：
-最小槽深：对于验收等级F2和F3为0.30mm；对于验收等级F4和F5为0.50mm；最大槽深：1.5mm。
内表面槽深应以购方与制造商的协议为准（见附录A），但不应小于规定的外表面槽深或大于表A.1给出的最大比率。内表面槽深最大应为3.0mm。 槽深的允许公差应为槽深的士15%。
c) 长度
除非产品标准另有规定或购方与制造商协商同意，槽长应大于每个传感器的宽度。在任何情况下，槽长应不超过50mm。 如果检测横向缺欠，周向槽（见图4)最小长度应为25mm。
表1验收等级和相应的外表面槽深
验收等级
槽深为公称壁厚的百分比 5%（最小0.30mm） 10%（最小0.30mm） 12.5%（最小0.50mm） 15%（最小0.50mm）
F2 F3 F4 F5
注：在所有涉及的钢管无损检测标准中，对于不同验收等级相应的类别此表中规定的槽深值是相同的。虽然对
比标准缺陷是相同的，但各种检测方法可能有不同的检测结果。因此，采用验收等级的前缀F(漏磁)用来避免直接等价其他检测方法。
6.2.3 对比标准缺陷的验证
对比槽尺寸和形状应经适当的技术进行验证。
