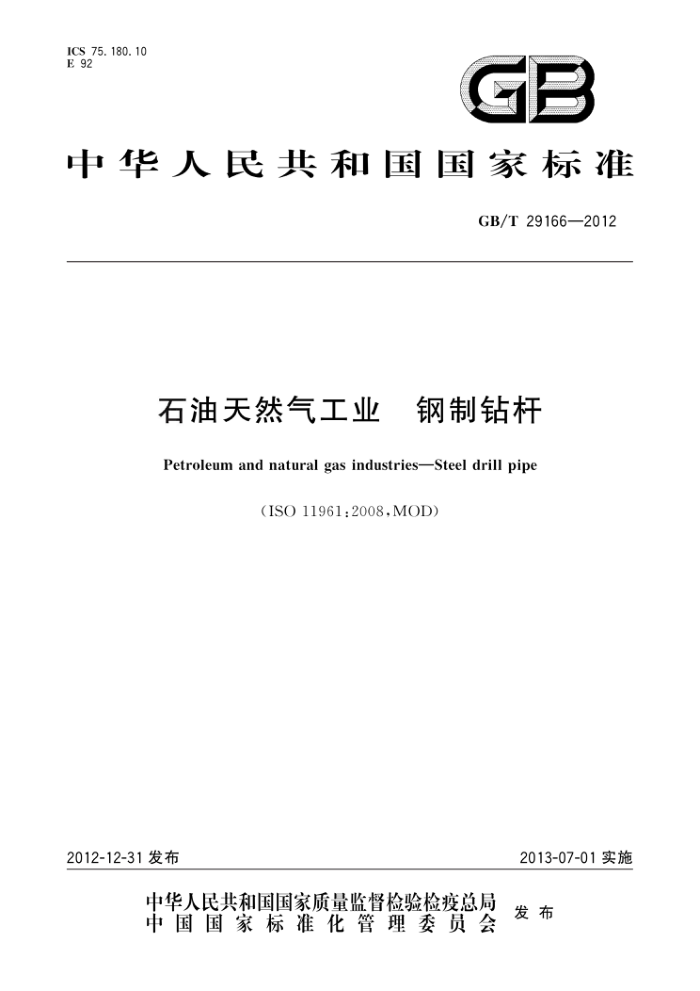

ICS 75. 180. 10 E 92
GB
中华人民共和国国家标准
GB/T 29166—2012
石油天然气工业 钢制钻杆
Petroleum and natural gas industriesSteel drill pipe
(ISO 11961:2008,MOD)
2012-12-31 发布
2013-07-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 中国标准出版社授权北京万方数据股份有限公司在中国境内(不含港澳台地区)推广使用 GB/T 29166—2012
目 次
前言范围
IT
一致性 2.1　规范性引用文件 2.2计量单位 3规范性引用文件 4术语、定义、符号和缩略语 4.1术语和定义 4.2符号和缩略语 5订购钻杆时需提供的资料 6　钻杆要求 6.1 总则· 6.2 尺寸、质量和连接 6.3 材料要求· 6.4 制造工艺 6.5 可追溯性·
2
10
10 10 11
13
总则
6.6 检验和试验 6.7 焊缝试验· 6.8 拉伸试验 6.9 硬度试验· 6.10 夏比V型缺口冲击试验 6.11 横向侧弯试验 6.12 钻杆的缺欠和缺陷 6.13 钻杆焊区的外观检验 6.14 焊区无损检测 6.15 标记 6.16 钻杆制造商设备配置最低要求 6.17 文件要求 7钻杆管体的要求
13 1 4
15 15 16
1 2
12 17 19
2.0
20
20
7.1　订购钻杆管体时需提供的资料· 7.2　尺寸和质量要求· 7.3　材料要求· 7.4 制造工艺 7.5 可追溯性 7. 6 检验和试验
20 21 22 23 2 4 24 24
.......
总则
7.7 化学成分分析
中国标准出版社授权北京万方数据股份有限公司在中国境内(不含港澳台地区)推广使用 GB/T 29166—2012
7.8 拉伸试验 7. 9 夏比V型缺口冲击试验 7.10 钻杆管体壁厚 7.11 钻杆管体长度 7.12 内加厚 7.13 内部形状 7.14 直度 7.15 加厚部位同轴度 7.16 称重 7.17 钻杆管体的缺欠和缺陷 7.18 钻杆管体的外观检验 7.19 无损检测 7.20 标记 7.21 钻杆管体制造商设备配置最低要求 7.22 文件要求，钻杆接头的要求 8.1 订购钻杆接头时需提供的资料· 8. 2 尺寸要求· 8.3 材料要求· 8.4 制造工艺 8.5 可追溯性 8.6 检验和试验 总则· 8.7 化学成分分析 8.8 拉伸试验 8.9 硬度试验 8.10 夏比V型缺口冲击试验 8.11 缺欠和缺陷 8.12 无损检测 8.13 标记 8.14 钻杆接头制造商设备配置最低要求 8.15 文件要求附录A（规范性附录） 国际单位制表附录B（规范性附录） 国际单位制(美国惯用单位制)图附录C（规范性附录） 美国惯用单位制表附录D（规范性附录） 购方检验· 附录E(资料性附录) 补充要求附录F（资料性附录） 美国惯用单位制转换为国际单位制的方法附录G（资料性附录） 产品规范等级附录H（资料性附录) API会标参考文献
25
26 27 27 27 27 27 28 28 28 28 29 31
·
-
32
32
8
33
33
34
34
35 35 36 36 36 37 38 39 39 40 40 40
..... ..
.·
.......
42
59 71
88 89 91
94 96
97
中国标准出版社授权北京万方数据股份有限公司在中国境内(不含港澳台地区)推广使用 GB/T 29166—2012
前言
本标准按照GB/T1.1一2009 给出的规则起草本标准使用重新起草法修改采用ISO11961:2008《石油天然气工业 钢制钻杆》（英文版）。 本标准与ISO 11961:2008 的主要技术差异如下：
部分规范性引用文件由相应的国家标准所替代本标准由全国石油天然气标准化技术委员会(SAC/TC 355)归口。 本标准起草单位：中国石油集团石油管工程技术研究院、宝山钢铁股份有限公司、塔里木油田公司、
山西北方风雷工业集团有限公司。
本标准主要起草人：葛明君、方伟、屈忆欣、杨力能、赵鹏、马福保。
I
中国标准出版社授权北京方方数据股份有限公司在中国境内（不含港澳台地区)推广使用 中国标准出版社授权北京万方数据股份有限公司在中国境内(不含港澳台地区)推广使用 GB/T 29166—2012
石油天然气工业钢制钻杆
1范围
本标准规定了石油天然气工业中钻井和生产作业使用的具有端部加厚的管体和对焊钻杆接头的钢
制钻杆的供货技术条件,该钢制钻杆分为三个产品规范等级（PSL-1、PSL-2 和 PSL-3）。对 PSL-1 的要求是本标准的基本要求。附录 G规定了 PSL-2 和 PSL-3 不同等级的标准技术要求。
本标准包括以下钻杆钢级：
E钢级钻杆; 高强度级别钻杆,X、G 和 S钢级。
图B.1给出了一种典型的钻杆结构，并标示了主要组成部分和长度。各钢级钻杆的主要尺寸和质
量以国际单位制（见表A.1)和美国惯用单位制（见表C.1)两种单位制给出。
本标准也可用于 ISO 或 API标准未规定的带有钻杆接头的钻杆。 经购方与制造商协商，本标准也可适用于其他尺寸的钻杆管体和（或)钻杆接头。本标准列出了试
验、性能验证和无损检测的补充要求（见附录E）,这些补充要求可由购方与制造商协商选择。
本标准未考虑使用性能。 注 1：在本标准中,钻杆是由代号1、代号2、材料的钢级(E、X、G和S)、加厚型式和旋转台肩连接型式来命名的。这
些名称是为了订货时识别用。 注2：钻杆接头螺纹加工的详细要求可参考GB/T 22512.2或 APISpec 7-2。 注3：钻杆的使用性能可参考 API RP 7G。
2一致性
2.1规范性引用文件
第3章所列规范性引用文件,其相关要求的内容与美国石油学会（API）、美国材料与试验协会 (ASTM)和美国国家标准学会（ANSI)制定的相关文件是可互换的。这些文件排在ISO文件之后，并在其前加“或”,例如“ISO × X × X或 API X X X”。使用这种方式列出的替换文件与使用前面的 ISO文件可能导致不同的结果。然而两种结果都是可接受的,因而在实际使用中这些文件被认为是可以互换的。 2.2计量单位
在本标准中,数据是以国际单位制(SI)和美国惯用单位制(USC)两种单位制表示的。用国际单位制和美国惯用单位制表示的数据表分别在附录 A 和附录 C中。图在附录B中给出,其数据用国际单位制和美国惯用单位制两种单位制表示。对于某一特定的订货项目，只要求使用一种单位制，不需给出用其他单位制表示的数据。
按这些单位制中的任一种单位制表示的规范生产的产品应认为是等效的,并可互换。因此,符合用一种单位制表示的本标准要求的产品也一定符合用另一单位制表示的要求。
在正文中，国际单位制单位数据后的括号内为美国惯用单位制单位表示的数据注：附录F给出了美国惯用单位制转换为国际单位制的方法供参考，
1
中国标准出版社授权北京方方数据股份有限公司在中国境内（不含港澳台地区)推广使用 GB/T 29166—2012
3规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 230.1金属材料洛氏硬度试验第 1 部分:试验方法（A、B、C、D、E、F、G、H、K、N、T 标尺)(GB/T 230.1—2009,ISO 6508-1:2005,MOD)
GB/T 231.1　金属材料　布氏硬度试验　第 1部分:试验方法（GB/T 231.1—2009,ISO 6506-1: 2005,MOD)
GB/T 4340.1　金属材料　维氏硬度试验　第1部分:试验方法（GB/T 4340.1—2009,ISO 6507- 1:2005,MOD)
GB/T 20657石油天然气工业套管、油管、钻杆和用作套管或油管的管线管性能公式及计算 (GB/T 20657—2006,GB/T 20657—1997,MOD)
GB/T 22512.2　石油天然气工业　旋转钻井设备　第 2部分:旋转台肩式螺纹连接的加工与测量 (GB/T 22512.2—2008,ISO 10424-2:2007,MOD)
ISO 6892金属材料拉伸试验(ISO 6892 Metallic materials一Tensile testing) ISO 7500-1金属材料　静态单轴向试验机的验证　第 1部分:拉伸/压缩试验机压力测量系统
的验证和校准(Metallic materials—Verification of static uniaxial testing machines—Part l: Tension/ compression testing machines—Verification and calibration of the force-measuring system)
ISO 9303承压无缝和焊接（埋弧焊除外）钢管纵向缺欠的全圆周超声检测（Seamless and welded (except submerged arc-welded) steel tubes for pressure purposesFull peripheral ultrasonic testing for the detection of longitudinal imperfections)
ISO 9304承压无缝和焊接（埋弧焊除外）钢管缺欠的涡流检测（Seamless and welded（except submerged arc-welded) steel tubes for pressure purposesEddy current testing for the detection of imperfections)
ISO 9305承压无缝钢管　横向缺欠的全圆周超声检测（Seamless steel tubes for pressure purpo- sesFull peripheral ultrasonic testing for the detection of transverse imperfections)
ISO 9402承压无缝和焊接(埋弧焊除外)钢管铁磁性钢管纵向缺欠的全圆周磁传感器/漏磁检测(Seamless and welded (except submerged arc-welded) steel tubes for pressure purposesFull pe ripheral magnetic transducer/flux leakage testing of ferromagnetic steel tubes for the detection of lon- gitudinal imperfections)
ISO 9513金属材料单轴试验用引伸计的校准（Metallic materials一Calibration of extensometers used in uniaxial testing)
ISO 9598承压无缝钢管铁磁性钢管横向缺欠的全圆周磁传感器/漏磁检测（Seamless steel tubes for pressure purposes-Full peripheral magnetic transducer/flux leakage testing of ferromagnetic steel tubes for the detection of transverse imperfections)
ISO/TR 9769钢和铁—一—可采用分析方法的评述（Steel and iron一Review of available methods of analysis)
ISO 11484承压钢管一—无损检测（NDT）人员的资格及鉴定（Steel tubes for pressure purposes—Qualification and certification of non-destructive (NDT) personnel)
ISO 13665承压无缝和焊接钢管——管体表面缺欠的磁粉检测（Seamless and welded steel tubes for pressure purposesMagnetic particle inspection of the tube body for the detection of surface im perfections)
中国标准出版社授权北京万方数据股份有限公司在中国境内(不含港澳台地区)推广使用
