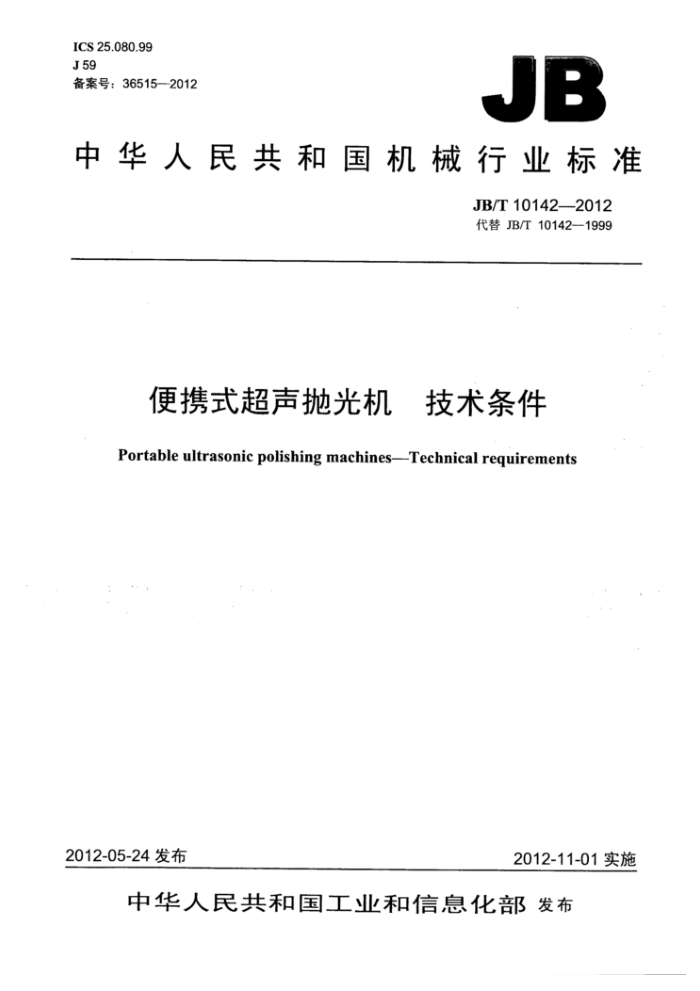

ICS 25.080.99 J 59 备案号：36515—2012
JB
中华人民共和国机械行业标准
JB/T 10142—2012 代替 JB/T10142--1999
便携式超声抛光机 技术条件 Portable ultrasonic polishing machines-Technical requirements
2012-05-24 发布
2012-11-01实施
中华人民共和国工业和信息化部发布 中华人民共和 国
机械行业标准
便携式超声抛光机技术条件
JB/T 10142—2012
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.5印张·15千字 2012年12月第1版第1次印刷
定价：12.00元
*
书号：15111·10612 网址： http:：//www.cmpbook.com 编辑部电话： (010)88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T 10142—2012
目 次
前言 1 范围. 2规范性引用文件 3术语和定义 4分类...
.11
4.1型号.... 4.2基本参数
...2
5附件和工具..． 6 安全防护 7加工和装配质量
7.1一般要求， 7.2加工和装配.. 7.3外观质量和清洁度 8运转试验.. 8.1 空运转试验. 8.2 负荷试验 9 工作性能试验.. 10标志与使用说明书 11 包装.. 表 1基本参数表2空运转试验项目，表 3工作性能试验项目
3
++6++0+++++++0+05050068 JB/T 10142—2012
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T10142-1999《超声抛光机技术条件》，与JB/T10142-1999相比主要技术变化如
下：
修改了标准名称（见封面、首页，1999年版封面、首页）；标准的适用范围做了调整：“各类超声抛光机”修改为“便携式超声抛光机”（见第1章，1999 年版的第1章）； -规范性引用文件增加了两项国家标准（见第2章）； -删除了“手持式超声抛光机”、“非手持式超声抛光机”、“工具系统”、“电箱”及一些通用的术语和定义，增加了“便携式超声抛光机”术语（见第3章，1999年版的第3章）； -1999年版“技术要求”一章的内容修改为本标准的“安全防护”和“加工和装配质量”两章，技术内容做了适当修改（见第6、第7章，1999年版的第6章）； -1999年版“试验方法”修改为“运转试验”，技术内容做了适当修改（见第8章，1999年版的第 7章）; 增加了“工作性能试验”（见第9章)； “包装与运输”修改为“包装”，删除了运输振动试验的要求（见第11章，1999年版的第9章）。
本标准由中国机械工业联合会提出。 本标准由全国特种加工机床标准化技术委员会（SAC/TC161）归口。 本标准起草单位：苏州电加工机床研究所有限公司、北京市电加工研究所。 本标准主要起草人：于志三、王应、叶正生、徐国军、伏金娟。 本标准于1999年首次发布，本次修订为第一次修订。
II JB/T 10142--2012
便携式超声抛光机技术条件
1 范围
本标准规定了便携式超声抛光机的分类、附件和工具、安全防护、加工和装配质量、运转试验、工作性能试验、标志与使用说明书、包装和贮存等技术要求。
本标准适用于模具及零件抛光用的便携式超声抛光机（以下简称“抛光机”)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1912008包装储运图示标志 GB5226.1.机械电气安全机械电气设备第1部分：通用技术条件 GB/T9969—2008工业产品使用说明书总则 GB/T13306—1991标牌 GB/T14896.4一2009特种加工机床术语第4部分：超声加工机床 GB/T16769—2008金属切削机床噪声声压级测量方法 GB/T23571-2009 金属切削机床随机技术文件的编制 JB/T7445.2特种加工机床第2部分：型号编制方法 JB/T 8356.1-—1996 机床包装技术条件 JB/T 8356.3-1996 .机床包装用中、小木箱
3术语和定义
GB/T14896.4一2009界定的以及下列术语和定义适用于本文件。
3.1
便携式超声抛光机 portable ultrasonic polishing machines 可手持工具进行操作的超声抛光机。
3.2
工具头tool head 可直接作用在工件上进行抛光的带磨料或不带磨料的工具。
3.3
工具夹头tool holder 用于夹持工具头的夹具。
4 分类 4.1型号
抛光机的型号编制方法按JB/T7445.2的规定。 JB/T 10142-2012
4.2基本参数
抛光机的基本参数见表1。
表 1 基本参数
参数值 10、20、30、50、100
参数名称超声电功率W
20~40
超声电源工作频率kHz
注：“超声电功率”为超声电源的额定输出功率。
3.
*.
5 附件和工具
.
5.1* 机床应随机供应下列附件和工具：
1
a）变幅杆； b）工具夹头； c）紧固用工具。 可按协议供应各种工具头等特殊附件。
5.2.
6 安全防护
6.1 超声电源连接到换能器上的电源引线应绝缘可靠，应保证在引线断开时不致造成触电危险。 6.2 抛光机的电源引线导电部分与外壳之间的绝缘电阻和耐压性能应符合GB5226.1的规定。 6.3抛光机的电气箱及工具系统应可靠接地，保护接地电路的连续性应符合GB5226.1的规定。 6.4 抛光机其他电气安全防护应符合GB5226.1的相关规定。 6.5抛光机在非抛光加工状态时，不应出现尖叫声；在抛光加工状态时，噪声声压级不应大于83dB（A)，噪声声压级的测量方法应符合GB/T-16769-2008的规定。
加工和装配质量
7
7.1一般要求
抛光机的电气系统应符合GB5226.1的规定。 7.2加工和装配 7.2.1零部件的加工表面不应有锈蚀、毛刺、磕碰、划伤和其他缺陷。 7.2.2标示功能的字符应清晰、正确。 7.2.3抛光机的换能器应符合设计要求。换能器零件应按设计要求进行检验。 7.2.4工具夹头处的螺钉需有足够的强度。 7.3 外观质量和清洁度 7.3.1 抛光机的外表面不应有图样未规定的凸起、凹陷、粗糙不平、明显的损伤和其他缺陷。 7.3.2 电气线路应排列整齐。电气箱内不应有切屑、杂物或污物等。电气箱体应经防锈处理。
2 JB/T 10142—2012
10 标志与使用说明书
10.1抛光机上应有符合GB/T13306规定的标牌和指示润滑、操纵、安全等的标志。 10.2抛光机包装储运图示标志应符合GB/T191和JB/T8356.1的规定。 10.3抛光机随机技术文件应包括：使用说明书、合格证明书、装箱单。 10.4抛光机随机技术文件的编制方法应按GB/T9969和GB/T23571的规定，电气系统的随机技术文件的编制应符合GB5226.1的规定。
11 包装
11.1 抛光机主机的包装应符合JB/T8356.1和JB/T8356.3的规定。 11.2＇.抛光机的包装应采取防潮措施。
版权专有侵权必究
*
书号：15111·10612 定价： 12.00元
JB/T 10142-2012
打印日期：2013年3月8日F009
