ICS_13.160;25.140.10 J 48
C

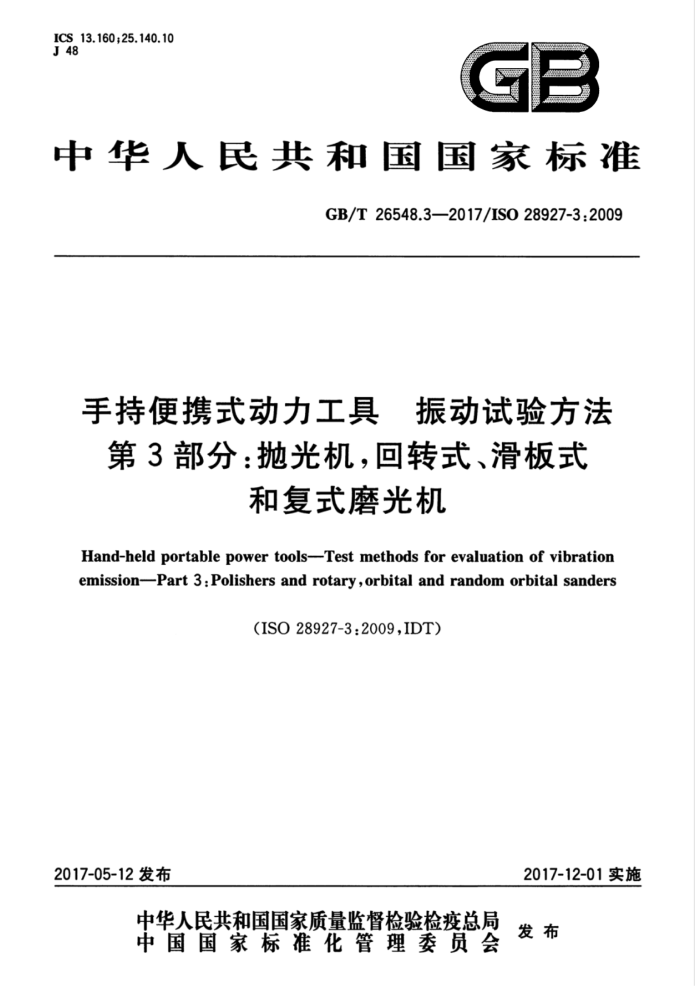

中华人民共和国国家标准
GB/T26548.3—2017/ISO28927-3:2009
手持便携式动力工具 振动试验方法第3部分：抛光机，回转式、滑板式
和复式磨光机
Hand-held portable power tools--Test methods for evaluation of vibration emission-Part 3:Polishers and rotary,orbital and random orbital sanders
（ISO28927-3:2009,IDT）
2017-12-01实施
2017-05-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T26548.3-—2017/IS028927-3:2009
目 次
前言引言 1 范围 2 规范性引用文件 3 术语、定义和符号 4
基本准则和振动试验方法机器种类的描述
5
6 振动特性描述 7 仪表要求 8 机器的试验和运转条件 9
5
10 13 14 15 17
测量规程和测量的有效性.· 10测试报告附录A（资料性附录）抛光机和磨光机振动试验报告格式附录B（规范性附录）不确定度的确定参考文献
19 GB/T26548.3—2017/ISO28927-3:2009
前言
GB/T26548《手持便携式动力工具振动试验方法》分为以下几部分：
第1部分：角式和端面式砂轮机；第2部分：气扳机、螺母扳手和螺丝刀；第3部分：抛光机，回转式、滑板式和复式磨光机；
—第4部分：直柄式砂轮机；
第5部分：钻和冲击钻；第6部分：夯实机；第7部分：冲剪机和剪刀；第8部分：往复式锯、抛光机和锉刀以及摆式或回转式锯；
-
第9部分：除锈锤和针束除锈器；第10部分：冲击式凿岩机、锤和破碎机；第11部分：石锤；第12部分：模具砂轮机。
- -
-
本部分为GB/T26548的第3部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用翻译法等同采用ISO28927-3：2009《手持便携式动力工具振动试验方法第3部分：
抛光机，回转式、滑板式和复式磨光机》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T700一2006碳素结构钢（ISO630：1995，NEQ） -GB/T5621一2008凿岩机械与气动工具性能试验方法（ISO2787：1984，MOD) GB/T6247.1一2013凿岩机械与便携式动力工具术语第1部分：凿岩机械、气动工具和气动机械（ISO5391：2003，MOD) GB/T14790（所有部分）机械振动 人体暴露于手传振动的测量与评定[ISO5349（所有部分
本部分做了下列编辑性修改：
-将国际标准中的"bar”换算成“MPa”（1bar=0.1MPa）；第5章中“图9”改为“图7”，国际标准错误。
本部分由中国机械工业联合会提出。 本部分由全国凿岩机械与气动工具标准化技术委员会（SAC/TC173）归口。 本部分起草单位：浙江荣鹏气动工具有限公司、天水凿岩机械气动工具研究所、浙江瑞丰五福气动
工具有限公司。
本部分主要起草人：李小荣、高学径、潘灵钢、杨发正、李贵杰、陈金林、蔡超善、李永刚。
I GB/T26548.3—2017/ISO28927-3:2009
手持便携式动力工具振动试验方法第3部分：抛光机，回转式、滑板式
和复式磨光机
1范围
GB/T26548的本部分规定了手持便携式动力驱动用于表面处理工序而非去除材料的抛光机，回转式、滑板式和复式磨光机手柄部位手传振动辐射测量的试验方法，确定了型式试验状态下操作机器时手柄握持部位振动量的型式检验程序。其测得的结果用于比较相同型式不同型号机器的振动量。
本部分适用于由气动或其他动力驱动的手持式机器（见第5章）。 本部分不适用于安装砂轮的直柄式砂轮机或砂带式磨光机。 注：为避免混滑“动力工具”和“插入工具”，本部分通篇采用“机器”代替“动力工具”。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T6247.2一2013凿岩机械与便携式动力工具术语第2部分：液压工具（ISO17066： 2007,IDT)
GB/T25631一2010机械振动手持式和手导式机械振动评价规则（ISO20643：2005，IDT） ISO630：1995结构钢钢板、钢带、型钢（StructuralsteelsPlates、wideflats、bars、sectionsand
profiles)
ISO2787：1984回转和冲击式气动工具性能试验（Rotaryandpercussivepneumatictools- Performancetests)
ISO5349：2001（所有部分）机械振动人体暴露于手传振动的测量和评定（Mechanical vibration-Measurementand evaluationof human exposuretohand-transmitted vibration)
ISO5391：2003气动工具和机械词汇（Pneumatictoolsandmachines—Vocabulary） EN12096：1997机械振动振动辐射值的标示和验证（Mechanicalvibration--Declarationand
verification of vibration emission values)
3术语、定义和符号
GB/T6247.2—2013、GB/T25631—2010和ISO5391：2003界定的以及下列术语、定义和符号适用于本文件。 3.1术语和定义 3.1.1
抛光机polisher 装有柔性垫和羊皮或是毛毡用于做表面抛光的机器。 注：改写ISO5391；2003，定义2.1.4.6。
1 GB/T26548.32017/ISO28927-3:2009
3.1.2
磨光机 sander 安装有配备了纤维材质圆盘或砂纸的柔性垫，用于磨光的机器。 注：改写ISO5391；2003，定义2.1.4。
3.1.3
滑板式磨光机 orbitalsander 驱动矩形垫做轨道运动的磨光机。 注：改写ISO5391：2003，定义2.1.4.2。
3.1.4
手掌式磨光机 palm sander 手掌型复式磨光机 palm-type random orbital sander 驱动衬垫做复式运动或轨道运动的磨光机，
3.1.5
复式磨光机 randomorbital sander 驱动旋转的圆形垫在做轨道运动的同时又能自转的磨光机。 [ISO5391：2003，定义2.1.4.3]
3.1.6
回转式磨光机 rotarysander 驱动一个圆形柔性垫做单纯回转运动的磨光机。 ［改写ISO5391：2003，定义2.1.4.1]
3.1.7
端面式磨光机 verticalrotary sander 马达和输出轴在一条轴线上的磨光机。
3.1.8
角式磨光机 anglerotarysander 输出轴与马达成一定角度的磨光机。
3.2符号
下列量和单位符号适用于本文件。 符号 a hv 额率计权手传振动的均方根(r.m.s)单轴向加速度值 a bv 频率计权均方根加速度的总振动值，是a在工、y、z轴上分量的平方和的根 ar 同一名操作者在同一握持位置的α值的算术平均值 ab 所有操作者在同一个握持位置的a值的算术平均值 ar 多台机器上对于同一个握持位置的α值的算术平均值 aM 标示的振动辐射值 S,1 一组试验的标准偏差（针对于一件样品，s) OR 可复现性标准偏差（针对于一个统计总体，o) c, 一组试验的变异系数 K 不确定度
单位 m/s? m/sa m/s m/s* m/s2 m/s* m/s2 m/s2 - m/s2
说 明
2 GB/T26548.3—2017/IS028927-3:2009
基本准则和振动试验方法
4
本部分以GB/T25631的要求为基础，其结构除附录外在条款标题和编号等方面都与GB/T25631 相对应。
附录A提供了试验报告的样式，附录B是不确定度K的确定方法
机器种类的描述
5
本部分适用于以表面处理为目的而非以去除材料为目的的手持式机器。 图1～图7所示为本部分所涵盖的典型抛光机和磨光机实例。
图1具有单独主柄的角式磨光机/抛光机
图2 马达作为主柄的角式磨光机/抛光机
3 GB/T26548.3—2017/ISO28927-3:2009
广
图3端面式磨光机/抛光机
图4单手操作的角式磨光机/抛光机
图5复式磨光机
