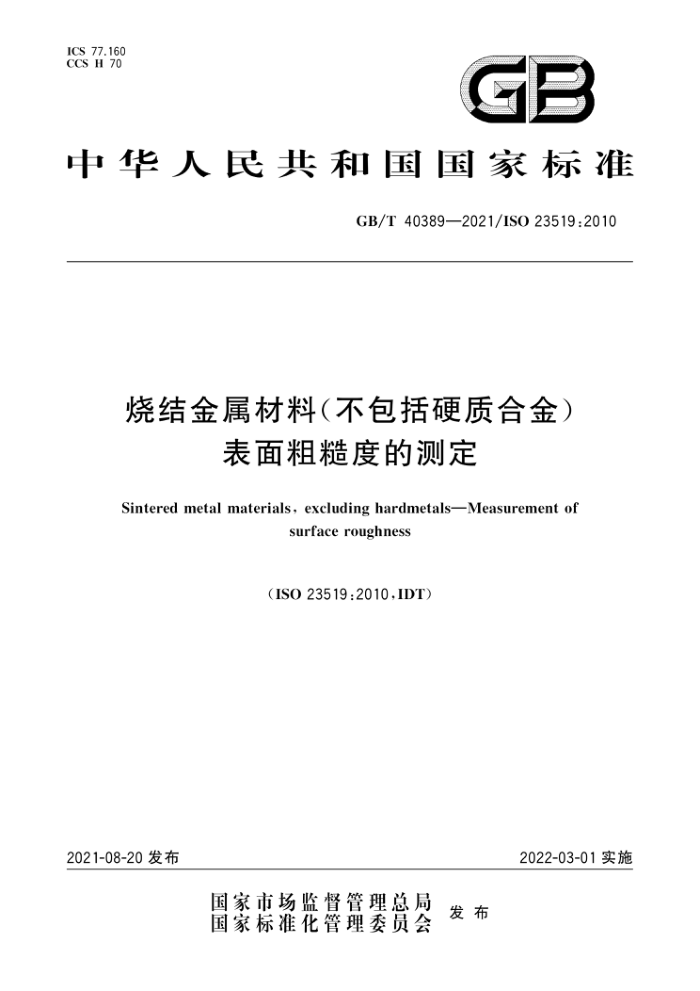

ICS 77.160 CCS H 70
GB
中华人民共和国国家标准
GB/T40389—2021/ISO23519:2010
烧结金属材料（不包括硬质合金）
表面粗糙度的测定
Sintered metal materials, excluding hardmetalsMeasurement of
surfaceroughness
（ISO23519:2010,IDT)
2022-03-01实施
2021-08-20发布
国家市场监督管理总局 发布国家标准化管理委员会 中华人民共和 国
国家标准
烧结金属材料（不包括硬质合金）
表面粗糙度的测定
GB/T 40389—2021/ISO 23519:2010
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045)
网址：www.spc.org.cn 服务热线：400-168-0010 2021年8月第一版
*
书号：155066·1-67937
版权专有 侵权必究 GB/T40389—2021/IS023519:2010
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件使用翻译法等同采用ISO23519：2010《烧结金属材料（不包括硬质合金）表面粗糙度的测
定》。
与本文件中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T3505一2009产品儿何技术规范（GPS)表面结构 轮廓法 术语、定义及表面结构参数(ISO4287：1997，IDT) GB/T18778.1—2002 2产品几何量技术规范（GPS) 表面结构 轮廓法 具有复合加工特征的表面 第1部分：滤波和一般测量条件（ISO13565-1：1996，IDT) GB/T18778.2一2003产品几何量技术规范（GPS）表面结构轮廓法 具有复合加工特征的表面第2部分：用线性化的支承率曲线表征高度特性（ISO13565-2：1996，IDT) GB/T18778.3一2006产品几何技术规范（GPS）表面结构轮廓法具有复合加工特征的表面第3部分：用概率支承率曲线表征高度特性（ISO13565-3：1998，IDT）
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国有色金属工业协会提出。 本文件由全国有色金属标准化技术委员会（SAC/TC243）归口。 本文件起草单位：深圳市注成科技股份有限公司、中南大学、广东省科学院工业分析检测中心、西北
有色金属研究院、钢铁研究总院、西安赛隆金属材料有限责任公司、西安欧中材料科技有限公司、西安瑞福莱钨钼有限公司、国合通用（青岛）测试评价有限公司。
本文件主要起草人：张越、康俊、周永贵、刘方舟、曾洁、黄志锋、孙红英、刘连花、谈萍、李增峰、罗志强、 董莎莎、朱纪磊、杨伟刚、韩志宇、郑作赞、赵娟、宫亚林、王伟伟。
1 GB/T40389—2021/ISO23519:2010
烧结金属材料（不包括硬质合金）
表面粗糙度的测定
1范围
本文件规定了烧结金属材料表面粗糙度的测定方法，同时建立测量参数合理使用的原则。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO4287产品几何技术规范（GPS）表面结构：轮廊法术语、定义及表面结构参数 (GeometricalProduct Specification(GPS)—Surface texture:Profile methodTerms,definitions and surface texture parameters)
ISO13565-1产品儿何技术规范（GPS）表面结构：轮廓法具有复合加.工特征的表面第1部
分：滤波和一般测量条件（GeometricalProductSpecifications（GPS）一Surfacetexture：Profilemethod； Surface having stratificd functional properticsPart 1:Filtering and general mcasuremcent conditions)
ISO13565-2产品几何技术规范（GPS）表面结构：轮廓法具有复合加工特征的表面第2部分：用线性化的支承率曲线表征高度特性（GcometricalProductSpccifications（GPS）一Surfacetexturc： Profile method;Surfaces having stratified functional propertiesPart 2:Height characterization using the lincar material ratio curve)
ISO13565-3产品几何技术规范（GPS）表面结构：轮廊法具有复合加工特征的表面 i第3部分：用概率支承率曲线表征高度特性（GeomctricalProductSpccifications（GPS）一Surfacetexturc：Pro file method;Surfaces having stratified functional propertiesPart 3:Height characterization using the material probability curve)
3术语和定义
ISO4287界定的术语和定义适用于本文件。
4符号和单位
下列符号和单位适用于本文件。
1 GB/T40389—2021/ISO23519:2010
符号 Rpk Rp Ru R2 Rt Ra Rq Rs RSm Rmr(c) Rk Ruk d c
定义去除的峰值高度最大轮廊峰高最大轮廊谷深轮廊最大高度轮廊总高度
单位 μm μm μm μm μm μm (μm μm μm % μm μm g/cm3 μm
评定轮廊的算术平均偏差评定轮廊的均方根偏差
表面粗糙度轮廊单元的平均宽度轮廊支撑长度率核心粗糙度深度去除的谷值深度
密度轮廊水平截距
原理
5
表面粗糙度应按照标准程序测量。由于烧结材料的孔隙度和表面性质不一样，使其表面粗糙度不能和加工材料的表面粗糙度进行比较。大多数粗糙度参数都是通过测量表面峰高来进行表征的，孔洞的存在会影响粗糙度，因为孔洞会增加峰高。本文件规定了测定材料表面粗糙度和校正参数的最佳方法。
试验步骤
to
表面粗糙度的测定应按照ISO13565-1、ISO13565-2和ISO13565-3的规定进行，使用以下特征参数：
a) 使用标准高斯滤波后的轮廊曲线（粗糙度轮廊），取样长度为0.8mm； b) 评定长度4mm，是取样长度0.8mm的5倍；注：只有表面粗糙度大于4.0Ra时，取样长度可增加到2.5mm，相应的评定长度为12.5mm。因为表面不规则
时，需要测量更加长的评定长度才能得到较为真实的粗糙度 c) 使用半径为2um的探针尽可能好地测量表面不平整度； d) 通过参数Rk和Rpk来表征表面粗糙度结果，单位为微米。 不应使用受孔洞影响较大的表面粗糙度参数，如Rp、Ru、Rz、Rt、Ra、Rq、Rs以及RSm等，这些参
数表征的不是表面的真实状态，而是表面状态和开气孔的尺寸的综合状态。
为了阐明利用Rpk参数来表征粗糙度相对于其他表征加工材料粗糙度参数的便利性，表1对比了不同材料及表面状态的粗糙度。 2 GB/T40389—2021/IS023519:2010
表1粉末冶金材料和加工材料粗糙度的比较
BAC"曲线支撑面
材料
粗糙度
表面轮廊
Ra=1.22 Rt =10.6 Rmr(3)=91%
020406080100
烧结材料 d=6.6 g/cm3
Rpk=0.8 Rk=0.6 Ruk =9.1 Ra=1.28
0%
40%100%
图1烧结材料表面轮廓曲线
图2 烧结材料BAC曲线
Rt =10.7
AAAAA
Rmr(3)=20%
车削固体材料
Rpk=4.5 Rk=5.4
100%
0%
40%
图3车削固体材料表面轮廊曲线 图4车削固体材料BAC曲线 Ruk =0.6
Ra=0.6
Rt=4.2 Rmr(3)=83% Rpk=1.3 Rk=1.4
X
V
2
M
磨削固体材料
40% 100%
0%
图5磨削固体材料表面轮廓曲线 图6 磨削固体材料BAC曲线 Ruk =1.3
注：ISO4287和ISO13565-2中描述了获取BAC曲线、测定Rpk和Ruk粗糙度参数的方法 aBAC：轮廊承载面曲线。
7粗糙度表征
表面粗糙度的结果通过参数Rk和Rpk来进行表征，单位为微米。 结果精确到0.1μm。 10020680
GB/T403892021/IS023519:2010
参考文献
[1]ISO3274,GeometricalProduct Specifications (GPS)—Surfacetexture:Profilemethod Nominal characteristics of contact（stylus)instruments
[2JISO 4288,Geometrical Product Specifications （GPS)—Surface texture:Profile method Rules and procedures for the assessment of surface texture
[3ISO11562,GeometricalProductSpecifications(GPS)—Surfacetexture:Profile method- Metrological characteristics ofphase correctfilters
[4］ISO12085,Geometrical Product Specification(GPS)—Surface texture:Profile method- Motif parameters
