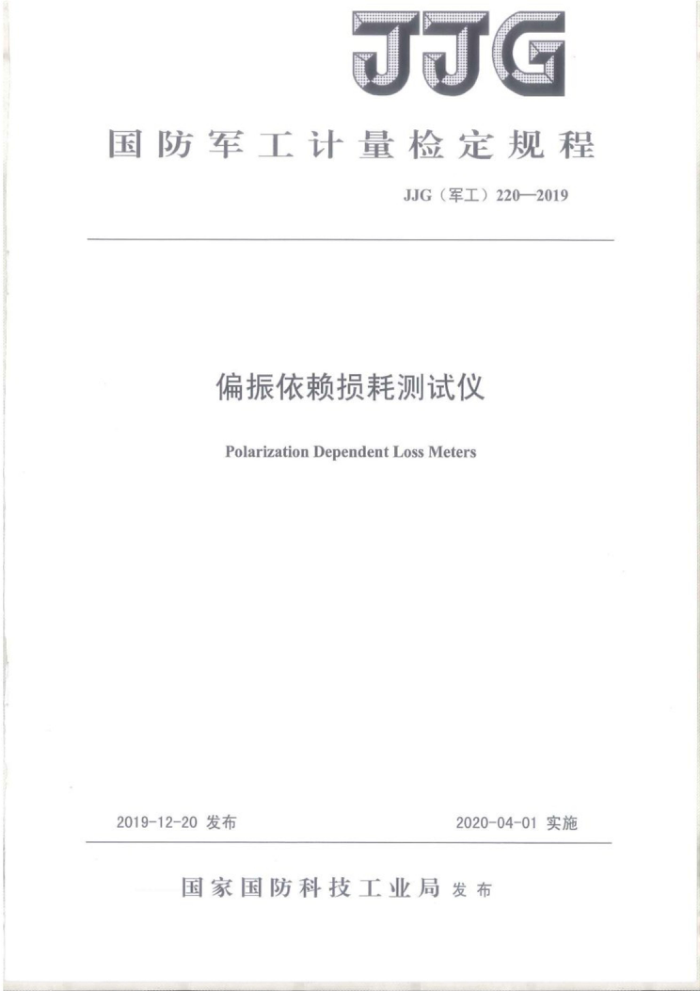

JJG
国防军工计量检定规程
JJG(军工)220—2019
偏振依赖损耗测试仪
PolarizationDependentLoss Meters
2020-04-01实施
2019-12-20发布
国家国防科技工业局发布
JJG(军工)220—2019
偏振依赖损耗测试仪
检定规程
JJG(军工)220—2019
VerificationRegulation of Polarization
DependentLossMeters
主要起草单位:国防科技工业光电子一级计量站
参加起草单位:中电科仪器仪表有限公司
中国计量科学研究院
国家通信计量站
JJG(军工)220—2019
本规程主要起草人:
李国超 (国防科技工业光电子一级计量站)王恒飞 (国防科技工业光电子一级计量站)应承平 (国防科技工业光电子一级计量站)杨延召 (中电科仪器仪表有限公司)
参加起草人:
费丰 (国防科技工业光电子一级计量站)徐楠 (中国计量科学研究院)张颖艳 (国家通信计量站)
JJG(军工)220—2019
目录
1范围. 2引用文件. 3概述.. 4计量性能要求 5通用技术要求... 6计量器具控制. 6.1检定条件.. 6.2检定项目.... 6.3检定方法, 6.4检定结果的处理... 6.5检定周期附录A 检定记录参考格式.
2
.3
.6
国防军工
JJG(军工)220—2019
偏振依赖损耗测试仪检定规程
1范围
本规程适用于1310nm和1550nm波段偏振依赖损耗测试仪的首次检定、后续检定和使用中检查。 2引用文件
本规程引用了下列文件: JG965—2013通信用光功率计检定规程凡是注日期的引用文件,仅注日期的版本适用于本规程;凡不注日期的引用文件,其
最新版本(包括所有的修改单)适用于本规程 3概述 3.1原理与构造
一般由偏振控制模块和光探测器组成,其原理框图如图1所示。光源输出光通过偏振控制模块进行偏振态的任意或特定态调整, 由于被测件的偏振依赖损耗特性,光探测器接收到的光功率信号将随着偏振态的变化而改变,通过对光探测器采集到的信号数据进行计算处理,得到被测件的偏振依赖损耗
偏振依赖损耗测试仪
偏振控制模块
光探测器
光源
国防车按调件
图1偏振依赖损耗测试仪原理框图
3.2分类
根据其内部的偏振控制模块、光探测器的工作原理不同,可分为任意态扫描法、穆勒矩阵法和极大/极小值搜索法等类型。 3.3用途
主要用于光纤通信领域中光纤、光纤器件及系统的偏振依赖损耗测试。由于偏振依赖损耗测试仪一般配有光探测器模块,因此还可用于光纤、光纤器件及系统的插入损耗测试,以及光纤输出光信号的光功率测试。 4计量性能要求 4.1偏振依赖损耗(PDL)
JJG(军工)2202019
a)测量范围:0dB~5dB b)示值误差:±(0.01+PDL量信×5%)dB c)测量重复性: (0.005+PDL谢受信×2%)dB
4.2光功率
a)测量范围:40dBm~0dBm b)示值误差:±0.5dB。
4.3插入损耗(IL)
a)测量范围:0dB~45dB b)示值误差:±(0.01+IL测盘值×5%)dB c)测量重复性:(0.005+IL量信×2%)dB
5通用技术要求 5.1外观和附件
应具有制造厂商名称、仪器型号、出厂编号,送检时还应携带使用说明书,后续检定应备有上次检定证书。 5.2工作正常性
应无影响计量性能的光学及机械故障和损伤,接通电源后,各部分工作正常。 6计量器具控制 6.1检定条件 6.1.1检定用设备
检定用设备应经过计量技术机构检定合格,并在有效期内。 a)光功率计
1)波长范围:800nm~1700nm 2)功率测量范围:-60dBm~+10dBm。 3)功率非线性:优于0.015dB。 4)偏振依赖损耗:≤0.02dB。
b)偏振控制器
1)波长范围:1260nm~1600nm。 2)插入损耗:≤2dB。 3)插入损耗随偏振态的变化量:优于±0.03dB。
c)PDL传递标准
1)参考值:(0~1.5)dB、(1.5~3.5)dB、(3.5~5)dB各区间至少一个。 2)温度相关性:≤0.01dB/℃。 3)测量不确定度:优于U=0.005dB+PDL翻做×4%(k=2)。
d)光源
2
JJG(军工)220—2019
1)波长范围:至少覆盖1310nm和1550nm两个通信窗口。 2)线宽:≤100MHz。 3)稳定性:优于±0.003dB/15min。 4)偏振度:≥99%。 5)输出功率:≥0dBm。
e)光衰减器
1)波长范围:1250nm~1650nm。 2)衰减范围:(0~60)dB,连续可调。 3)插入损耗:≤3.5dB。 4)输入输出连接方式:与光源、光功率计的连接方式一致
f)FC/APC、FC/PC单模光纤跳线若干
1)插入损耗:0.2dB。 2)偏振依赖损耗:0.02dB。
6.1.2环境条件
a)环境温度:18℃~28℃,检定期间温度变化不超过2℃。 b)相对湿度:30%~80%。 c)供电电源: (220±11)V,(50±1)Hz。 d)其他:周围无影响检定结果的电磁场和振动干扰。
6.2检定项目
偏振依赖损耗测试仪的检定项目见表1。
表1检定项目
序号 1 2 3 4 5 6 7 注: “”为应检项目,“_”为可不检项目、
检定项目名称外观和附件工作正常性
首次检定
后续检定
使用中检查
+ + + +
+ + + +
+ + + + + + +
偏振依赖损耗示值误差偏振依赖损耗测量重复性
光功率示值误差插入损耗示值误差插入损耗测量重复性
-
-
6.3检定方法 6.3.1外观及功能性检查
采用目视方法检查,应符合5.1和5.2条规定。 6.3.2 偏振依赖损耗示值误差和测量重复性
3
JJG(军工)220—2019
a) 按图2所示连接好设备,依据说明书规定通电预热。
偏振控制器
光源
PDL传递标准
光功率计
图2传递标准标定连接示意图
b)设置光功率计和偏振依赖损耗测试仪的波长与光源一致,并将偏振控制器设为自动偏振扫描状态,光功率计单位设为dBm模式。
c)启动偏振控制器进行任意偏振态扫描,同时从光功率计自动采集或记录数据(测试时间不小于5min,采集或记录数据间隔不大于1s。
d)在采样或记录的数据中找出光功率计接收的最大和最小光功率,利用公式(1)计算得到传递标准的偏振依赖损耗参考值PDLRef,并将其记录到表A.1中相应的位置。
PDLRef=Pmax-Pmi
(1)
式中: PDLRef 传递标准的偏振依赖损耗参考值,dB Prmax 光功率计接收的最大输出光功率,dBm; Pmin 光功率计接收的最小输出光功率, dBm。 e)按图3所示连接好设备,依据说明书规定通电预热:
被检偏振依赖损耗测试仪
光源输入端
光输出端
光探测端
光源
PDL传递标准
图3偏振依赖损耗检定连接示意图
f)参照被检偏振依赖损耗测试仪的操作说明,测出传递标准的偏振依赖损耗值。 g)重复f)步骤n次(n≥6),将每次的测量结果PDL记录到表A.1中相应的位置 h)PDL测量结果的平均值PDL,见公式(2):
PDL= PDL
(2)
nE
式中: PDLi 第i次的偏振依赖损耗测量结果: PDL- 偏振依赖损耗测量结果的平均值。 i)PDL示值误差△PDL,见公式(3):
APDL=PDL-PDLRef
(3)
