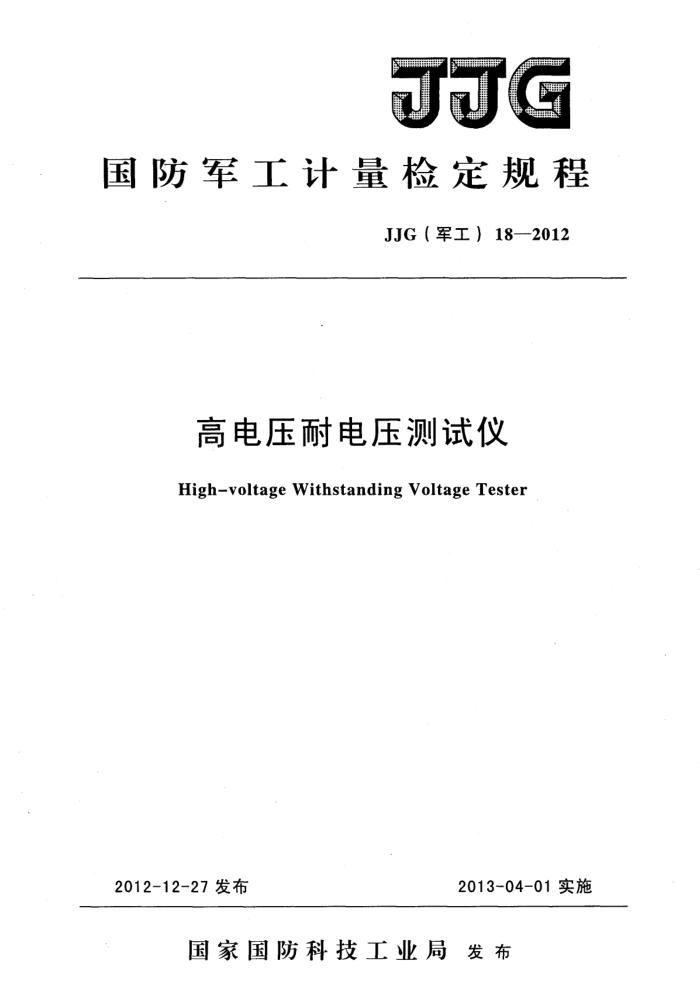

JJG
国防军工计量检定规程
JJG（军工）18—2012
高电压耐电压测试仪
High-voltage Withstanding Voltage Tester
2013-04-01实施
2012-12-27发布
国家国防科技工业局发布 JJG (军工) 182012
高电压耐电压测试仪
检定规程 Verfication Regulation of
JJG (军工) 18--2012
High-voltage Withstanding Voltage Tester
起草单位：国防科技工业电学一级计量站 JJG（军工） 18—2012
本规范起草人：
赵治（国防科技工业电学级计量站）屠治国（国防科技工业电学一级计量站）孙智（国防科技工业电学一级计量站）马志毅（国防科技工业电学一级计量站） JJG（军工） 18—2012
目 录
1 范围 2 概述 2.1 原理 2.2构造 2.3用途 3计量性能要求 3.1 输出电压示值误差 3.2 击穿（泄漏）电流设定误差 3.3 失真度 3.4 纹波系数 3.5 实际输出容量 3.6 定时器定时误差 3.7 绝缘电阻
?
通用技术要求 4.1 外观及附件 4.2 工作正常性 5 计量器具控制 5.1 检定条件 5. 2 检定项目 5, 3 检定方法 5. 4 检定结果的处理 5. 5 检定周期附录A 检定结果记录格式附录B 检定证书、检定结果的通知书内页格式
2
T
5
F
12 12 13 15
. JJG（军工）18-2012
高电压耐电压测试仪检定规程
1范围
本规程适用于100kV以下容量小于5kVA的高电压耐电压测试仪，包括数字式及指针式交流（工频）、直流高电压耐电压测试仪的首次检定、后续检定和使用中检查。 2概述 2.1原理
高电压耐电压测试仪（以下简称高压耐压仪）的原理是通过调整输出需要的交直流试验电压和设定击穿（泄漏）报警电流，试验达到设定的时间自动切断高电压输出，以确定被测件能否承受绝缘强度试验电压，高压耐压仪原理框图如图1所示。
OAC O DC
升压和转换电路
继电器
电压调节器
基准电压
采样电路
模/数转换器
报警电路
主控CPU
图1 高压耐压仪原理框图
2.2构造
高压耐压仪主要由升压和转换电路、电压调节器、输出电压指示器、击穿（泄漏）电流预置器、定时器、继电器、采样电路、报警电路等组成。 2.3用途
高压耐压仪主要用于测量各种高、低压电器装置、绝缘材料、电缆和绝缘结构的耐压能力。 3计量性能要求 3.1输出电压示值误差
高压耐压仪准确度等级与输出电压最大允许误差见表1。 JJG（军工）18—2012
表1 准确度等级与最大允许误差 1级
准确度等级最大允许误差
2级 ± 2%
5级 ± 5%
10级 ±10%
± 1%
3.2击穿（泄漏）电流设定误差
高压耐压仪准确度等级与击穿（泄漏）电流最大允许误差见表2。
表2准确度等级与最大允许误差
准确度等级最大允许误差
1级 ± 1%
2级 ±2%
5级 ± 5%
10级 ± 10%
3.3失真度
高压耐压仪交流电压应为正弦波，其失真度不大于5%。 3.4纹波系数
高压耐压仪直流电压纹波系数不大于3%。 3.5，实际输出容量
高压耐压仪实际输出容量不小于标称容量的90%。
3.6定时器定时误差
高压耐压仪定时器时间误差不大于设定时间±5%。 3.7 绝缘电阻
电源端子对机壳的绝缘电阻不小于50MQ。
4通用技术要求 4.1外观及附件
外观应完好，无影响正常工作的机械损伤：应有专用接地端钮和明显的接地标识：应有明显的输出电压极性标志以及其它保证正确使用的必要标志。
高压耐压仪铭牌上应明确标出：产品名称、型号、制造厂、出厂编号、额定电压以
及额定容量等信息；附件应齐全。 4.2工作正常性
通电后被检高压耐压仪应能正常工作，各开关按键和调节旋钮应灵活可靠，各种指示灯和指示仪表应正常。
2 JJG（军工） 18-2012
5计量器具控制 5.1.检定条件 5.1.1检定用设备
检定用设备应经过计量技术机构检定合格，并在有效期内。 5.1.1.1直流高电压标准分压器
额定工作电压不小于被检高压耐压仪额定电压，其准确度等级优于表3的规定。
表3直流高电压标准分压器准确度等级
1级 0.1级
2级 0.2级
5级 0.5级
10级 1级
被检高压耐压仪直流高电压标准分压器
5.1.1.2交直流数字电压表
测量范围应覆盖标准分压器（互感器）输出电压范围，且其输人阻抗应与所连接标准分压器（互感器）匹配，其最大允许误差优于被检高压耐压仪输出电压允许误差的十分之一。 5.1.1.3工频标准电压互感器
额定工作电压不小于被检高压耐压仪额定电压，其准确度等级优于表4的规定。
表4工频标准电压互感器准确度等级
10级 1级
2级 0.2级
5级 0.5级
被检高压耐压仪工频标准电压互感器
-1级 0.1级
5.1.1.4交流高电压标准分压器
额定工作电压不小于被检高压耐压仪额定电压，其准确度等级优于表5的规定。
表5交流高电压标准分压器准确度等级
2级 0.2级
5级 0.5级
10级 1级
被检高压耐压仪交流高电压标准分压器
1级 0.1级
5.1.1.5高电压电容分压器
额定工作电压不小于被检高压耐压仪额定电压，其准确度等级优于表6的规定。
3 JJG（军工）18—2012
表6 高电压电容分压器准确度等级
1级 0.1级
2级 0.2级
5级 0.5级
10级 1级
被检高压耐压仪高电压电容分压器
5.1.1.6交直流数字电流表
测量范围应覆盖高压耐压仪击穿（泄漏）电流范围，其最大允许误差优于被检高
压耐压仪击穿（泄漏）电流允许误差的十分之一。 5.1.1.7交直流高电压表
测量范围应覆盖被检高压耐压仪的输出电压范围，其准确度等级优于表7的
规定。
表7交直流高电压表的要求
10级 2级
1级 0.2级
2级 0.5级
5级 1级
被检高压耐压仪准确度等级交直流高电压表准确度等级
5.1.1.8高压负载电阻
额定工作电压不小于被检高压耐压仪额定电压的1.2倍；功率：（0.5~5)kW；最大允许误差优于±5%。
5.1.1.9失真度测量仪
测量范围应覆盖电容分压器输出电压范围；其失真度测量范围：0.1%~30%；其最大允许误差小于高压耐压仪失真度允许误差的五分之一。
5.1.1.10真有效值电压表
测量范围应覆盖电容分压器输出电压范围；其最大允许误差小于高压耐压仪纹波系数允许误差的五分之一 5.1.1.11示波器
带宽：大于20MHz；灵敏度：（0.1~5）V/div。
5.1.1.12绝缘电阻表
额定电压：1000V；准确度等级优于10级。
