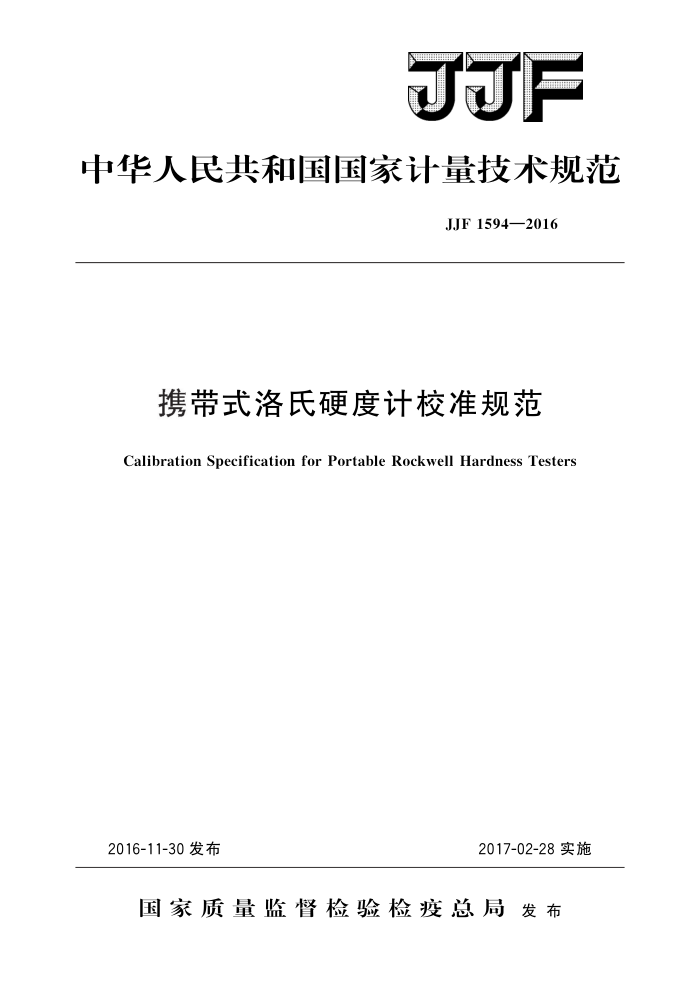

JJF
中华人民共和国国家计量技术规范
JJF1594—2016
携带式洛氏硬度计校准规范
Calibration Specification for Portable Rockwell Hardness Testers
2016-11-30发布
2017-02-28实施
国家质量监督检验检疫总局发布 JJF1594—2016
携带式洛氏硬度计校准规范 Calibration Specification for Portable
JJF 1594—2016
Rockwell Hardness Testers
归口单位：全国力值硬度计量技术委员会主要起草单位：上海市计量测试技术研究院
中国计量科学研究院
中航工业北京长城计量测试技术研究所沈阳天星试验仪器有限公司浙江省计量科学研究院
参加起草单位：南昌况氏硬度块制造有限公司
辽宁省计量科学研究院
本规范委托全国力值硬度计量技术委员会负责解释 JJF1594—2016
本规范主要起草人：
虞伟良（上海市计量测试技术研究院）张峰（中国计量科学研究院）石 伟（中航工业北京长城计量测试技术研究所）张凤林（沈阳天星试验仪器有限公司）曹灏 (浙江省计量科学研究院)
参加起草人：
况伟 (南昌况氏硬度块制造有限公司) 刘伟 (辽宁省计量科学研究院) JJF1594—2016
目 录
引言
(Ⅱ) (1) (1) (1) (1) (2) (3) (3) (3) (3) (3) (4) (4) (4) (4) (5) (5) (6) (7) (8) (9)
范围·
1
2 引用文件.. 3 概述·· 3.1原理 3.2硬度计结构· 4计量特性 4.1基本性能 4.2指示装置 4.3 试验力· 4. 4 硬度计示值· 5 校准条件. 6 校准项目和校准方法 6.1 校准前检查· 6.2 试验力的校准· 6.3 硬度计示值的校准
校准结果· 8 复校时间间隔附录A携带式洛氏硬度计校准记录内页格式附录B携带式洛氏硬度计校准证书内页格式附录 C 携带式洛氏硬度计示值误差校准不确定度评定方法及示例
7
- JJF1594—2016
引言
本规范根据JJF1071一2010《国家计量校准规范编写规则》规定的规则编写。 本规范在制定过程中充分考虑了国家标准GB/T230.1一2009《金属材料洛氏硬
度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标尺）》、 GB/T230.2一2012《金属材料洛氏硬度试验第2部分：硬度计（A、B、C、D、 E、F、G、H、K、N、T标尺）的检验与校准》、GB/T230.3一2012《金属材料洛氏硬度试验第3部分：标准硬度块（A、B、C、D、E、F、G、H、K、N、T标尺）的标定》、ISO6508l：2015Metallicmaterials—Rockwellhardnesstest—Part1：Test method、ISO65082:2015Metallic materials—Rockwellhardnesstest—Part2:Verifi cation and calibrationof testingmachines and indenters、ISO65083:2015Metallicma terials—Rockwellhardnesstest—Part3:Calibrationofreferenceblocks与ASTME110 14 Standard Test Method for Rockwell and Brinell Hardness of Metallic Materials by PortableHardnessTesters等标准的术语、符号与定义以及相关的技术要求、技术指标和测试方法。本规范给出了携带式洛氏硬度计计量特性的校准条件、校准项目和校准方法。
本规范为首次发布。
ⅡI JJF1594—2016
携带式洛氏硬度计校准规范
1范围
本规范适用于按GB/T230.1进行洛氏硬度试验的携带式洛氏硬度计的校准。
2 引用文件
本规范引用了下列文件： JJG112一2013金属洛氏硬度计（A、B、C、D、E、F、G、H、K、N、T标尺） JJG113标准金属洛氏硬度块（A、B、C、D、E、F、G、H、K、N、T标尺） JJG144标准测力仪 GB/T230.1金属材料洛氏硬度试验第1部分：试验方法（A、B、C、D、
E、F、G、H、K、N、T标尺)
GB/T230.2金属材料洛氏硬度试验第2部分：硬度计（A、B、C、D、E、
F、G、H、K、N、T标尺）的检验与校准
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。 3概述 3.1原理
洛氏硬度的试验原理是：在初试验力F。及总试验力F先后作用下，将金刚石圆锥压头或规定直径的球压头压人试样表面，经规定的保持时间，卸除主试验力F1，测量保留初试验力F。时的压痕残余深度h，根据h值及常数N和S，用式（1）计算洛氏硬度值。
HR=N-
(1)
S
式中： HR-洛氏硬度值； N—给定标尺的硬度数； h一一卸除主试验力后，在初试验力下压痕残留的深度（残余压痕深度），mm； S—-给定标尺的单位数，mm。 常用洛氏硬度计算公式和洛氏标尺见表1。
1 JJF1594—2016
表 1 常用洛氏硬度标尺
初试验力 主试验力 总试验力 硬度值 F。/N
硬度标尺
压头类型
使用范围
F./N F/N 计算公式 490.3 588.4 100 h (20～88)HRA
金刚石圆锥体
HRA
0.002
HRBW $1.5875mm球 98.07 882.6 980.7 130 h (20~100） HRBW
0.002
1 373 1 471 100 h (20～70)HRC
HRC 金刚石圆锥体 HR15N 金刚石圆锥体 HR30N
0.002
117.7 147.1 264.8 294.2 411. 9 441.3 117.7 147.1 264.8 294.2 411. 9
（70~94）HR15N (42~86）HR30N (20~77）HR45N
金刚石圆锥体金刚石圆锥体
HR45N
h 0.001 (6793)HR15TW
29.42
100
HR15TW $1.5875mm球 HR30TW $1.5875mm球 HR45TW $1.5875mm球
(29~82）HR30TW (10~72)HR45TW
441.3
携带式洛氏硬度计（以下简称硬度计）主要用于大型、异形及复杂零部件的洛氏硬度现场测试，可以满足工业生产等领域特殊零部件的洛氏硬度测试要求， 3.2硬度计结构
硬度计按外形结构可分为C型、井型、磁力式等类型。硬度计由支座、加力手轮、 力值指示表、示值读数鼓轮或指示装置、砧座及压头等部件组成，见图1至图3。
1
2
5
A
图1C型洛氏硬度计
图2井型洛氏硬度计
1一加力手轮；2一读数鼓轮：3一力值指示表；
1一力值指示表；2一手柄；3一加力手轮； 4一示值指示表；5一压头：6一试样；7一砖座
4—压头；5—砧座；6—手柄
2 JJF1594—2016
2
5
9
9
8
16
图3磁力式洛氏硬度计
1一加力手轮；2一读数鼓轮；3一力值指示表；4一磁力吸盘；
5一磁力开关手柄；6一适配器；7一压头；8一试样
4计量特性 4.1基本性能 4.1.1硬度计应有铭牌，铭牌上应标明产品名称、型号、编号、制造者名称等信息。 4.1.2硬度计的主轴、加力机构、升降机构等装置均应正常灵活地工作，传动部件及丝杆无晃动，不应有卡滞现象。 4.2指示装置 4.2.1模拟式指示装置的表盘应透明、标度盘的标度标记应清晰、正确、易于读数，刻线宽度与分度间隔应均匀一致；指针不得与标度盘、表盘有任何接触；指针尖端的宽度应不大于分度值的五分之一。在示值范围内指针的移动不得有任何卡滞或跳动现象。
鼓轮的刻线应清晰完整、易于读数，刻线宽度与分度间隔应均匀一致。 4.2.2数字式指示装置的显示应清晰完整、连续、稳定。 4.2.3模拟式指示装置的分度值应不低于2个硬度单位，数字式指示装置的分辨力应不低于1个硬度单位。 4.3试验力 4.3.1初试验力F。（在主试验力F，施加前和卸除后）的偏差为土3.0%。 4.3.2总试验力F的偏差为士2.0%。 4.4硬度计示值
硬度计示值的最大允许误差及示值重复性见表2。
①计量特性条文中给出的技术指标不是用于合格性判定，仅供参考。
3
