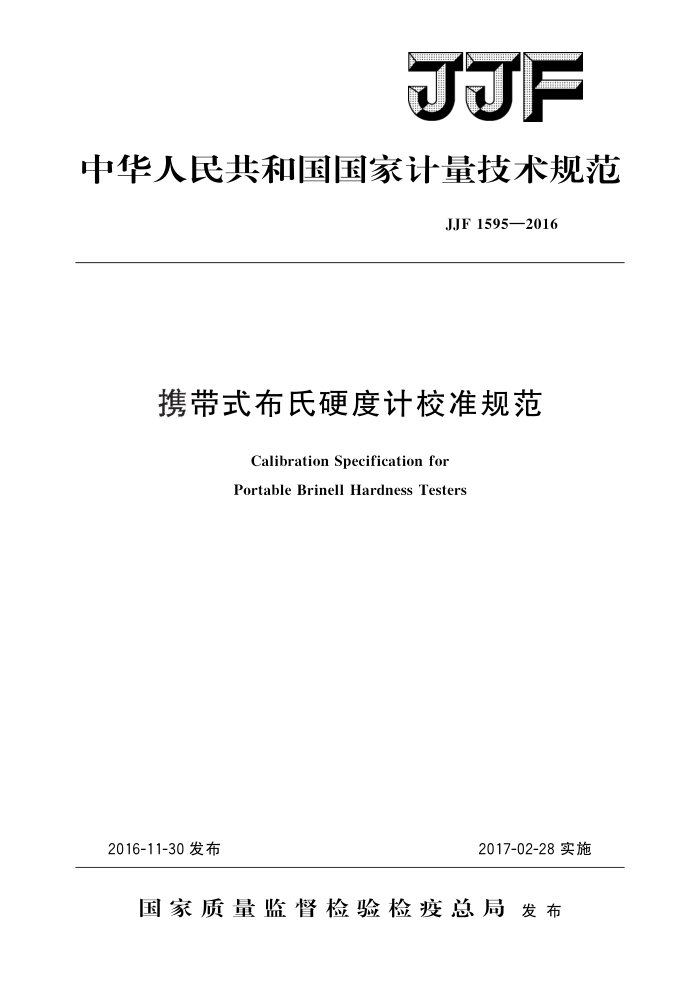

JJF
中华人民共和国国家计量技术规范
JJF1595—2016
携带式布氏硬度计校准规范
Calibration Specification for Portable Brinell Hardness Testers
2016-11-30发布
2017-02-28实施
国家质量监督检验检疫总局发布 JJF1595—2016
携带式布氏硬度计校准规范
JJF1595—2016 代替JJG411—1997
Calibration Specificationfor
JJG 870—1994
Portable Brinell Hardness Testers
归口单位：全国力值硬度计量技术委员会
主要起草单位：中航工业北京长城计量测试技术研究所
上海市计量测试技术研究院
沈阳天星试验仪器有限公司
参加起草单位：泉州市丰泽东海仪器硬度块厂
莱州华银试验仪器有限公司
辽宁省计量科学研究院
本规范委托全国力值硬度计量技术委员会负责解释 JJF1595—2016
本规范主要起草人：
石伟 (中航工业北京长城计量测试技术研究所) 徐明（中航工业北京长城计量测试技术研究所）虞伟良（上海市计量测试技术研究院）张凤林（沈阳天星试验仪器有限公司）
参加起草人：
陈俊薪（泉州市丰泽东海仪器硬度块厂）王敬涛（莱州华银试验仪器有限公司）刘伟（辽宁省计量科学研究院） JJF1595—2016
目
录
引言
(IⅡ) (1) (1) (1) (1) (1) (2) (3) (3) (4) (4) (4) (4) (4) (5) (5) (5) (5) (6) (6) (7) (8) (9) (10) (11) (12) (13)
范围·. 2 引用文件： 3 术语.·· 4
1
概述·· 4.1 原理 4.2硬度计结构· 5计量特性 5.1 外观及通用要求 5.2试验力 5.3硬度计示值 6 校准条件. 6.1环境条件.. 6.2校准装置 7 校准项目和校准方法 7. 1 校准前检查.. 7. 2 试验力的校准· 7.3 硬度计示值的校准 8
校准结果 9 复校时间间隔附录A冲击式硬度计压痕直径与布氏硬度值对照表附录 B 标准锤击布氏硬度块附录 C 锤击式硬度计压痕直径与布氏硬度值对照表附录 D 剪销式硬度计压痕直径与布氏硬度值对照表附录E 校准记录格式附录F 校准证书内页格式附录G 携带式布氏硬度计示值误差校准不确定度评定方法及示例
- JJF1595—2016
引言
本规范根据JJF1071一2010《国家计量校准规范编写规则》规定的规则编写。 本规范在制定过程中充分考虑了JJG150一2005《金属布氏硬度计》、GB/T231.1一
2009《金属材料布氏硬度试验第1部分：试验方法》、GB/T231.2一2012《金属材料布氏硬度试验第2部分：硬度计的检验与校准》、GB/T231.3一2012《金属材料布氏硬度试验第3部分：标准硬度块的标定》、ISO65061：2014Metallicmate rials—Brinellhardnesstest—Part1:Testmethod、ISO65062:2014Metallicmate rialsBrinell hardness testPart 2:Verification and calibration of testing machines. ISO65063:2014MetallicmaterialsBrinellhardness test—Part3:Calibrationof referenceblocks、ASTMEllo-l4StandardTestMethodforRockwellandBrinell Hardness of Metallic Materials by Portable Hardness Testers 与 ASTM A83308a （2014） Standard Practice for Indentation Hardness of Metallic Materials by Compari sonHardnessTesters等有关标准的术语、符号与定义，以及相关的技术要求、技术指标和检验方法。本规范给出了携带式布氏硬度计计量特性的具体校准条件、校准项目和校准方法。
本规范代替JJG411一1997《锤击式布氏硬度计》和JJG870一1994《携带式布氏
硬度计》。与JJG411一1997和JJG870一1994相比，除编辑性修改外，本规范主要技术变化如下：
增加了静态施力方式的便携式布氏硬度计的相关内容：一增加了试验力的校准项目；一增加了布氏硬度标尺HBW；一删除了携带式标准布氏硬度块的要求（原JJG870一1994附录2）；
增加了锤击式硬度计压痕直径与布氏硬度值计算公式；增加了携带式硬度计压痕直径与布氏硬度值对照表；增加了不确定度评定方法及示例；一增加了记录格式和证书内页格式。
II JJF1595—2016
携带式布氏硬度计校准规范
1范围
本规范适用于（75～650）HB的携带式布氏硬度计的校准。
2 引用文件
本规范引用了下列文件： JJG144标准测力仪 JJG147一2005标准金属布氏硬度块 JJG150金属布氏硬度计凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语
下列术语和定义适用于本规范。
3.1冲击式布氏硬度计impactingtypebrinellhardnesstester
利用冲击力产生压痕来测定金属布氏硬度值的携带式测量仪器。
3.2锤击式布氏硬度计hammeringtypebrinellhardnesstester
通过施加动态试验力产生压痕，采用压痕对比法测定布氏硬度值的携带式测量仪器。 3.3剪销式布氏硬度计pintypebrinellhardnesstester
通过剪销剪切应力控制特定的试验力而产生压痕，测定布氏硬度值的携带式测量
仪器。 3.4C型布氏硬度计Ctypebrinellhardnesstester
利用夹持方式固定，并通过手轮及螺杆施加试验力产生压痕，测定布氏硬度值的携带式测量仪器。 3.5磁吸式布氏硬度计magnetictypebrinellhardnesstester
利用磁吸方式固定，并通过手轮及螺杆施加试验力产生压痕，测定布氏硬度值的携带式测量仪器。 3.6液压式布氏硬度计hydraulictypebrinellhardnesstester
利用液压原理施加试验力产生压痕，测定布氏硬度值的携带式测量仪器。
4概述 4.1原理
携带式布氏硬度计按施力方式可分为动态和静态两种类型。
1 JJF1595—2016
携带式布氏硬度计的基本原理是采用规定的球压头将施力机构产生的试验力作用于试件表面获得压痕，动态式硬度计通过测量压痕直径，并根据专用布氏硬度对照表，查表确定被测试件的布氏硬度值。静态式硬度计则通过布氏硬度计算公式，计算确定被测试件的布氏硬度值HBW。
布氏硬度计算公式见式（1）。
2F
(1)
HBW-k·
元D(D-Dd)
式中： k 单位系数，k=0.102； D一压头直径，mm; F试验力，N; d压痕直径，mm。 携带式布氏硬度计（以下简称硬度计）主要用于大型、异型及复杂零部件的布氏硬
度现场测试，可以满足工业生产等领域特殊零部件的布氏硬度测试要求， 4.2硬度计结构
动态式硬度计主要包括冲击、锤击、剪销等类型；静态式硬度计主要包括C型、 磁吸、液压等类型。硬度计主要由施力机构、夹持或固定机构及压头等部分组成，其常用结构示意图如图1至图6所示。
.
2
口
图2锤击式硬度计
图1冲击式硬度计
1一球压头；2—冲击装置；3一冲击释放装置；4一壳体
1—硬度块；2一球压头；3一壳体；4一冲击装置
2 JJF1595—2016
图3剪销式硬度计 1一剪销架；2一套筒；3一扶持手柄；
图4C型硬度计
1一手轮：2一读数鼓轮：3一力值表：4一球压头：
4一剪销：5—压头；6—试件
5—砧座；6—手柄
图5磁吸式硬度计
图6液压式硬度计
1一手轮；2一读数鼓轮；3一力值表；4一磁力吸盘； 5一磁力开关；6一适配器；7一球压头；8一试样
1一力值表；2一液压集成块；3一球压头；4一砧座； 5一支架；6一升降装置；7—升降手柄；8一加力手柄
5计量特性① 5.1 外观及通用要求 5.1.1 硬度计应有铭牌，铭牌上应标明硬度计名称、型号、编号、制造厂名称等信息。
①计量特性条文中给出的技术指标不用于合格性判定，仅供参考。
3
