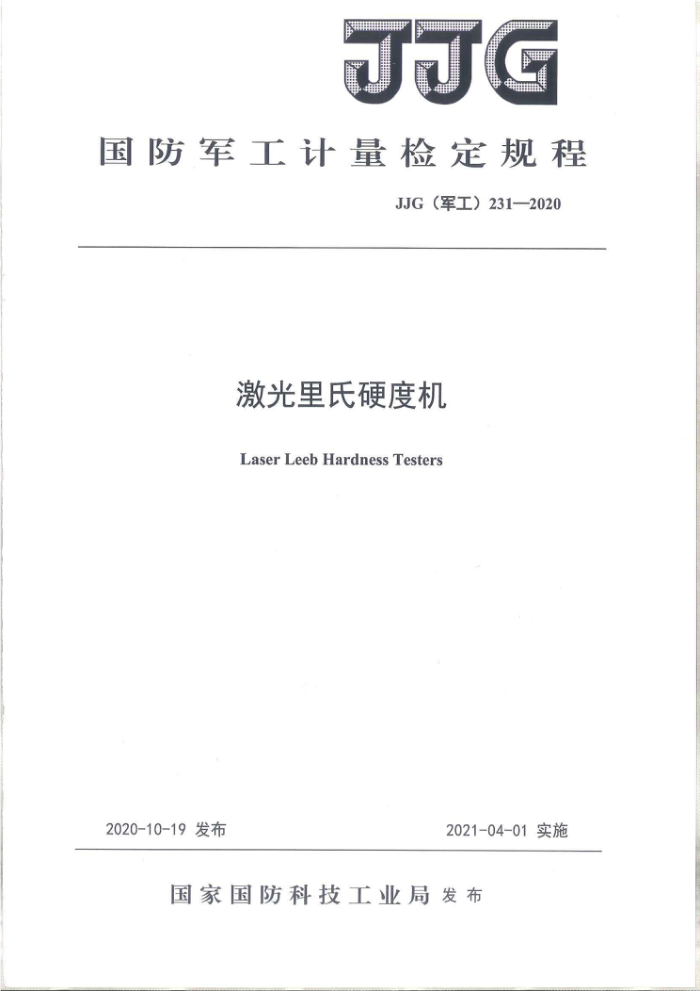

JJG
国防军工计量检定规程
JJG（军工）231—2020
激光里氏硬度机
LaserLeebHardnessTesters
2020-10-19发布
2021-04-01实施
国家国防科技工业局发布 JJG（军工）231—2020
激光里氏硬度机
检定规程
JJG（军工）231—2020
VerificationRegulationof LaserLeeb
Hardness Testers
主要起草单位：国防科技工业第一计量测试研究中心
参加起草单位：国防科技工业6111二级计量站
国防科技工业4211二级计量站
泉州市丰泽东海仪器硬度块厂
南昌况氏硬度块制造有限公司 JJG（军工）231-2020
本规程主要起草人
石伟 （国防科技工业第一计量测试研究中心李杨 （国防科技工业第一计量测试研究中心）曹亦庆 （国防科技工业第一计量测试研究中心）
参加起草人：
李自武 （国防科技工业6111二级计量站）黄永昌 （国防科技工业4211二级计量站）陈俊薪 （泉州市丰泽东海仪器硬度块厂）况伟 （南昌况氏硬度块制造有限公司） JJG（军工）231—2020
目录
前言. 1范围.. 2引用文件. 3术语和定义 4概述. 4.1原理.. 4.2构造.. 4.3用途 5计量性能要求 5.1导向管与试台台面的垂直度 5.2冲击体性能参数， 5.3激光测速系统 5.4硬度值... 6通用技术要求 6.1外观及附件要求.. 7计量器具控制. 7.1检定条件.. 7.2检定项目 7.3检定方法 7.4检定结果的处理 7.5检定周期附录A激光里氏硬度机检定记录格式附录B检定证书内页式样附录C检定结果通知书内页式样
I
3
J
3
.5 6 8 .10 JJG（军工）231—2020
前言
本规程根据JJF（军工）1一2012《国防军工计量检定规程编写规则》规定的规则编写。 本规程在制定过程中充分考虑了JJG747-—1999《里氏硬度计》、ISO16859-1:2015
《Metallic materials--Leeb hardness testPart 1:Testmethod》ISO16859-2:2015《Metallic materials --Leeb hardness test Part 2:Verification and calibration of testing machines and indenters》ISO16859--3:2015《Metallicmaterials-LeebhardnesstestPart3:Calibrationof referenceblocks》等有关标准的术语、符号与定义，以及相关的技术要求、技术指标和检验方法。本规程给出了激光氏硬度机计量特性的具体检定条件、检定项目和检定方法。
Ⅱ JJG（军工）231—2020
激光里氏硬度机检定规程
1 范围
本规程适用于标尺为D、DC、S、E、D+15、DL和G的激光里氏硬度机的首次检定后续检定和使用中检查。 2 引用文件
本规程引用了下列文件 JJF1219—2009《激光测振仪校准规范》 JJF1048一1995《数据采集系统校准规范》 凡是注日期的引用文件，仅注日期的版本适用于本规程； 凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程 3术语和定义 3.1激光里氏硬度机laserLeebhardnesstester
采用激光测量原理定度，检定或比对里氏硬度块或标准里氏硬度块示值的硬度机。 4概述 4.1原理
激光里氏硬度机的工作原理是：使一个保持恒定能量的冲击体冲击到静止的具有一定质量的硬度块上，再回弹起来，测量冲击体球头的冲击速度和反弹速度，将反弹速度与冲击速度的比值与1000的乘积定义为里氏硬度值，按式（1）计算里氏硬度值。
(1)
HL=1000VR
VA
式中： HL- 里氏硬度； VR——反弹速度，m/s; VA- 一冲击速度，m/s。
国防军工
4.2构造
激光里氏硬度机主要由激光测速系统、电机控制器、光电管、夹具、导向管、冲击体、 试台、机架及减振垫组成，其构造如图1所示。 4.3用途
激光里氏硬度机主要用于比对里氏硬度块或标准里氏硬度块示值的定度或检定。 5计量性能要求 5.1导向管与试台台面的垂直度
导向管与试台台面的垂直度应不大于0.1mm/100mm。 JJG（军工）231—2020
图1激光里氏硬度机结构示意图
1、2激光测速系统3电机控制器4光电管5夹具
6导向管7冲击体8试台9机架10减振垫
5.2冲击体性能参数
冲击体性能参数如表1所示。
表1冲击体性能参数表
冲击装置型式
性能参数 位 单
c 1.4
G 3.0
D+15 1.7
E 2.05
DL 1.82
D
S
2.05
冲击速度VA m/s 2.05 冲击速度最大允许 m/s ±0.0025 ±0.0025 ±0.0025 ±0.002 ±0.002 ±0.002 ±0.005
偏差冲击体质量
5.45±0.03 5.40±0.03 5.45±0.03 7.25±0.03 7.75±0.03 3.1±0.03 20.0±0.03
m 冲击体顶端
1.5±0.003 1.39±0.003 1.5±0.003 1.5±0.003 2.5±0.003
球面半径r mm 1.5±0.003 1.5±0.003 球头最小凸出量 mm 0.3
0.3
0.6
0.3
0.3
2.0
0.3
2
