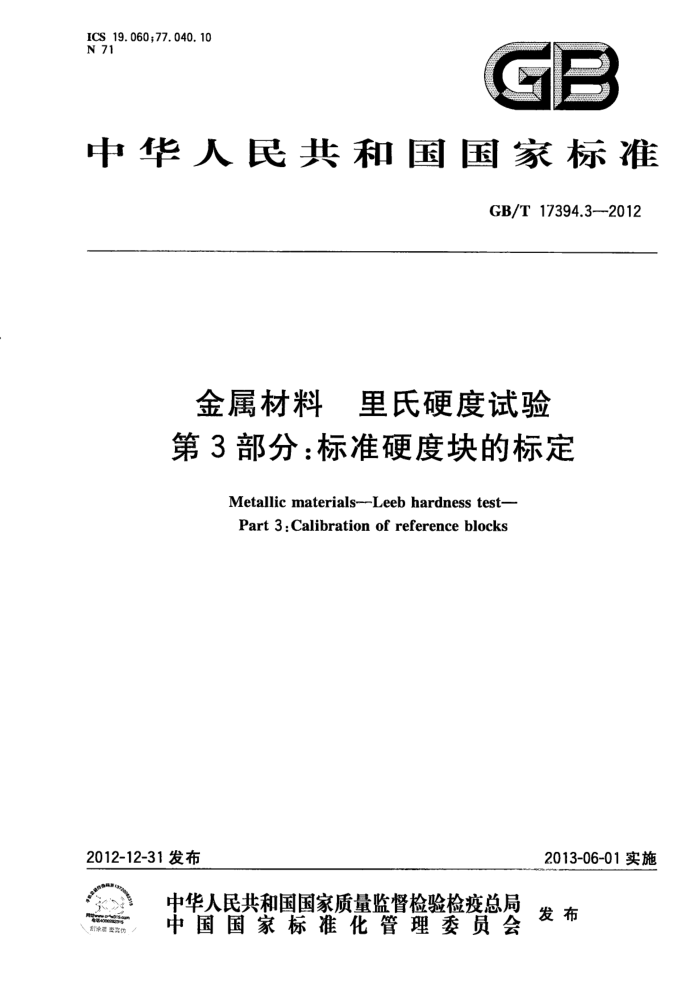

ICS19.060;77.040.10 N 71
GB
中华人民共和国国家标准
GB/T 17394.3-2012
金属材料 里氏硬度试验第3部分：标准硬度块的标定
Metallic materials--Leeb hardness test- Part 3:Calibration of reference blocks
2012-12-31发布
2013-06-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T17394.3—2012
目 次
前言
范围 2 规范性引用文件 3 标准块的制造 4 标准机标定方法
1
5
2
6 压痕数目 7 硬度均匀度 8 标志 9有效性附录A（资料性附录）标准里氏硬度块平均硬度值的测量不确定度附录B（资料性附录）维氏硬度（HV)与里氏硬度（HL)换算值附录C（资料性附录）布氏硬度（HBW)与里氏硬度（HLG)换算值
2
*5
....
2
15 GB/T17394.3—2012
前言
GB/T17394《金属材料里氏硬度试验》分为如下三个部分：
第1部分：试验方法；第2部分：硬度计的检验与校准；第3部分：标准硬度块的标定。
-
本部分为GB/T17394的第3部分。 本部分按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由中国机械工业联合会提出。 本部分由全国试验机标准化技术委员会(SAC/TC122)归口。 本部分起草单位：北京时代之峰科技有限公司、长春机械科学研究院有限公司、上海市计量测试技
术研究院、泉州丰泽东海仪器硬度块厂、深圳市华测检测技术股份有限公司、金华金试试验机有限公司。
本部分主要起草人：张宏运、袁松、虞伟良、郝建国、陈俊薪、孙华山、贾莉蓓
I GB/T17394.3—2012
金属材料里氏硬度试验第3部分：标准硬度块的标定
1范围
GB/T17394的本部分规定了对里氏硬度计进行间接检验用的标准里氏硬度块（以下简称标准块）的标定方法。
本部分适用于里氏硬度计间接检验用的标准里氏硬度块。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T231.2一2012金属材料布氏硬度试验第2部分：硬度计的检验与校准（ISO6506-2： 2005,MOD)
GB/T231.3—2012金属材料 布氏硬度试验第3部分：标准硬度块的标定（ISO6506-3： 2005,MOD)
GB/T 4340.2--2012 金属材料 维氏硬度试验 第2部分：硬度计的检验与校准（ISO6507-2： 2005,MOD)
GB/T4340.3—2012 金属材料 维氏硬度试验 第3部分：标准硬度块的标定（ISO6507-3： 2005,MOD)
3标准块的制造
3.1标准块应专门制造。需要重视标准块所使用的制造工艺过程，以使标准块获得必要的材料均质性、组织稳定性和试验面硬度的均匀性。 3.2标准块的几何尺寸和技术要求见表1。
表1标准块的几何尺寸和技术要求
表面粗糙度参数Ra的最大值
试验面和支承 试验面和支承
冲击装置类型
μm
几何尺寸 mm
倒角
面的平行度 mm/50mm
面的平面度
单面标准块试验面 支承面 上、下试验面
双面标准块
mm
D、DC、S、E、 直径为90±1 D+15、DL,C 厚度为55±1
0.05
1X45°
≤0. 02
0. 03
0. 05 0, 40
直径为120±1 厚度为70±1
G
3.3标准块的硬度范围和均匀度见表2。 GB/T17394.3—2012
式中： H H,,H2,,H. 使用标准维氏硬度机（或标准布氏硬度机）测定的n个压痕换算的每个压痕的
一标准块硬度值的算术平均值；
里氏硬度值；一压痕数目，对于维氏压痕，n=9，对于布氏压痕，n=5。
n n个压痕中硬度值的最大值与最小值之差为标准块的均匀度J，应满足表2的要求。 在规定的标定条件下标准块的均匀度J由式(2)计算：
J=H,-H
.(2)
式中： H，—n个压痕中里氏硬度值的最大值； H,-n个压痕中里氏硬度值的最小值。
7.2 2标准块测量不确定度的评定方法见附录A。
8标志
8.1 每一标准块上应标记下列内容：
a) 标定时测得的硬度值的算术平均值，如780HLD； b) 制造者或供应商的名称或标志； c) 编号； d) 校准机构的名称或标志； e) 标准块的厚度或试验面上的鉴别标记； f) 标定年份(若在编号内未标出）。
8.2 提供的每一标准块应附有证书且至少给出如下内容：
a) 注明执行本部分，即GB/T17394.3； b) 标准块的标识； c) 标定日期； d) 硬度值的算术平均值和表征标准块均匀度的值（见7.1）。
9有效性
标准块只对标定的标尺有效。 标定的有效期不宜超过2年。
3 GB/T17394.3-2012
附录A （资料性附录）
标准里氏硬度块平均硬度值的测量不确定度
A.1标准维氏硬度机的直接检验
注：标准硬度机的直接检验结果不确定度的评定，本附录仅举标准维氏硬度机的示例。对于以标准布氏硬度机量
传的里氏硬度量值而标定的标准里氏硬度块，其标准布氏硬度机直接检验结果不确定度的评定方法见 GB/T231.2—2012的A.1。
A.1.1试验力的校准
试验力的校准见GB/T4340.2一2012的附录B。 A.1.2光学压痕测量装置的校准
光学压痕测量装置的校准见GB/T4340.2--2012的附录B。
A.1.3压头的检测
压头的检测见GB/T4340.2--2012的附录B。
A.1.4试验循环时间的检测
试验循环时间的检测见GB/T4340.2一2012的附录B。
A.2标准硬度机的间接检验
通过使用基准块进行间接检验，能检查标准硬度机的综合性能，同时根据基准硬度块的基准值测定出标推硬度机的重复性及误差并换算成重氏硬度值。
注：本附录中，标准硬度机是指标准维氏硬度机，基准硬度块是指基准维氏硬度块。 标准硬度机间接检验时的合成标准不确定度由式（A.1)计算：
ucM =VucRMP + uCRI +ucRM-D +um.
......+..(A. 1)
式中： UcM UCRM-P 基准硬度块校准证书给出的标准不确定度（换算成里氏硬度值HLD)，k=1 UaCRM1 标准硬度机重复性引入的标准不确定度（换算成里氏硬度值HLD)； UCRM-D 基准硬度块自最近一次标定，其硬度值随时间漂移而引人的标准不确定度（换算成里氏
标准硬度机间接检验时的合成标准不确定度；
硬度值HLD)；
Ums 一由标准硬度机压痕测量装置分辨力引入的标准不确定度（换算成里氏硬度值HLD)。 评定不确定度的示例如下。 基准硬度块的硬度值：
HcRMp=794HLD(670HV30);
基准硬度块校准证书给出的标准测量不确定度，换算成里氏硬度值：ucRM-P=2.5HLD，k=1；基准硬度块自最近一次标定，其硬度值随时间漂移引入的标准不确定度：ucRMD=0；标准硬度机的测量装置分辨力（换算成里氏硬度值HLD)：m，=1HLD
4
