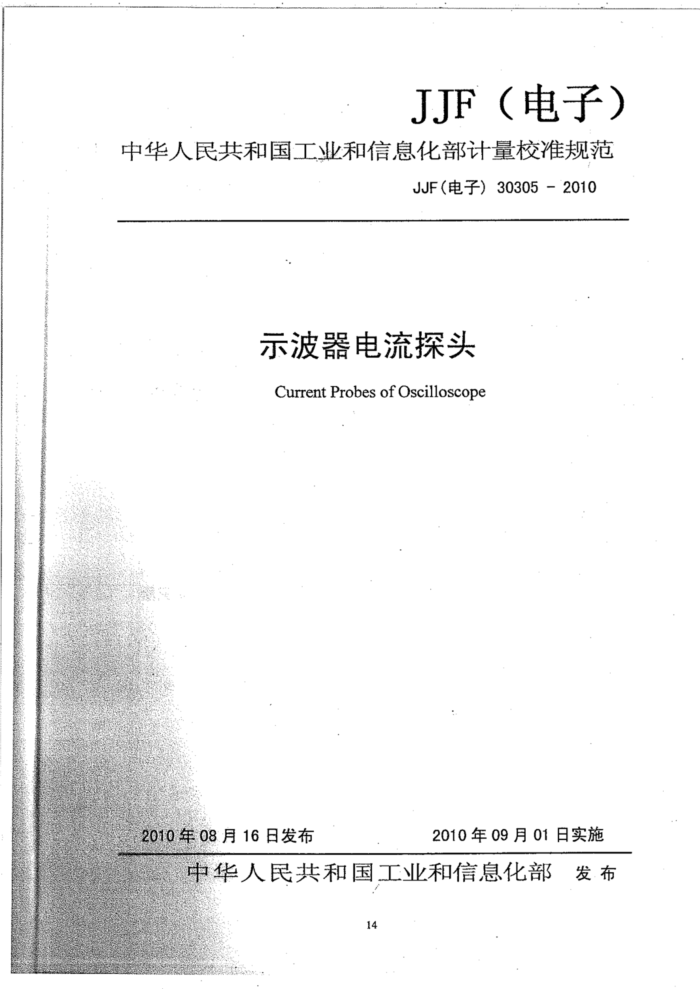

JJF（电子）
中华人民共和国工业和信息化部计量校准规范
JJF（电子）30305-2010
示波器电流探头 CurrentProbesofOscilloscope
2010年08月16日发布
2010年09月01日实施
中华人民共和国工业和信息化部 发布
14 JJF（电子）30305-2010
示波器电流探头校准规范 Calibration. Specification for Current ProbesofOscilloscope
JJF（电子）30305-2010
本校准规范经中华人民共和国工业和信息化部于2010年8月16日批准，并自2010年9月1日起施行。
归口单位：电子计量管理办公室起草单位：中国电子科技集团公司第二十研究所
本规范技术条文委托起草单位负责解释 JJF（电子）30305-2010
本规范主要起草人：
刘红煜（中国电子科技集团公司第二十研究所）
陈耀明（中国电子科技集团公司第二十研究所）魏亚利（中国电子科技集团公司第二十研究所） JJF（电子）30305-2010
目录
1 范围 2 引用文献. 3 术语和计量单位. 4 概述
18 18 18 18 18 18 18 19 19 19 19 19 20 20 20 21 22 22 23 23 23 23 24
计量特性. 5.1频带宽度. 5.2直流衰减系数. 5.3交直流电流测量 5.4上升时间. 6校准条件. 6.1环境条件 6.2（测量）标准及其它设备. 7校准项目和校准方法 7.1正常性检查 7.2直流衰减系数校准. 7.3交直流电流校准 7.4频带宽度校准 7.5上升时间校准 8校准结果. 8.1校准记录 8.2校准结果的处理
5
复校时间间隔附录A
9 JJF（电子）30305-2010
8 8 8 8 8 8
示波器电流探头校准规范
1范围
本校准规范适用于频带宽度不大于120MHz的示波器电流探头（以下简称电流探头）的首次校准、后续校准和使用中校准，规定了电流探头的计量特性、校准条件、校准项目、 校准方法和校准结果的表达。对于频带宽度大于120MHz的电流探头，可参照本规范进行校准。 2 引用文献
m 3 3
《国家计量校准规范编写规则》 《测量不确定度评定与表示》 《模拟示波器检定规程》
JF1071-2000 JJF1059-1999 JJG262-1996 注：使用本规范时，应注意使用上述引用文献的现行有效版本。
3
3术语和计量单位
本章无条文。 4概述
电流探头作为示波器的重要附件之一，在探头的测量端装有-个电流感应变压器，使用时只需把探头卡到电缆导线上而无需切断电路，探头获得的信号首先变换成电压，再经过比例变换后送到示波器的输入端，在示波器上以电流显示。它解决了电流的时域测量问题，所以在科研试验和工程测试上被广泛的使用。 5.计量特性 5.1频带宽度
测量范围：DC～120MHz; 5.2直流衰减系数
直流衰减系数：1，10，100；最大允许误差：土3%；
18 JJF（电子）30305-2010
5.3交直流电流测量
交流电流有效值测量范围：不大于1000A：最大允许误差：土3%：直流电流测量范围：不大于1000A；最大允许误差：±3%；
5.4上升时间
测量范围：不大于3ns;
6校准条件 6.1环境条件 6.1.1环境温度：（23士5）℃： 6.1.2相对湿度：不大于80% 6.1.3供电电压：电压（220±10）V，频率（50±1）Hz； 6.1:4周围无影响校准系统正常工作的机械振动和电磁干扰。 6.2（测量）标准及其它设备 6.2.1示波器校准仪
频率范围：DC～1.0GHz; 输出电平范围（稳幅正弦波，在50α）：5mV～5V，平坦度：土5%；快沿输出：150ps。
6.2.2数字示波器
频带宽度：不小于500MHz；幅度分辨率：1mV/div; 输入阻抗：50Q和1M。
6.2.3多功能校准源
直流电流输出：0～20A；直流电流最大允许误差：土0.5%；交流电流输出：0～20A；交流电流最大允许误差：±0.5%； JJF（电子）30305-2010
交流电流频率：10Hz～30kHz。
6.2.4标准电流线圈
匝数：100；电阻：0.52；电阻最大允许误差：土0.1%。
6.2.5标准电流环
频率：不小于120MHz；电阻：502；电阻最大允许误差：土0.5%；功率：大于0.06W。
7校准项目和校准方法
7.1正常性检查 7.1.1外观及附件
被校准的电流探头外观应完好，无影响正常工作的机械损伤，标识应清晰完整，按键切换到位，接触可靠，连接端子无损坏。：附件及使用说明书应齐全。后续校准时带有前次校准证书。 7.1.2工作正常性
在校准前，接通电源，被校准电流探头能正常工作，预热半小时。 7.2直流衰减系数校准 2.1直流衰减系数校准连接如图1所示。
数字示波器
多功能校准源
电流探头
图1直流衰减系数校准连接示意图
72.2电流探头衰减系数置最小档位，多功能校准源电流输出端用电缆短路，电流探头输入卡到电缆上，电流探头的输出端与数字示波器连接。 2.3多功能校准源输出直流电流I。，根据测量电流大小加标准电流线圈，记录数字示波
20 JJF（电子）30305-2010
器的读数I，测量点在量程内由低到高不少于3个点均匀选取，用公式（1）计算衰减系数的相对测量误差，填入附录A表A.1中。
5.
×100%
(1)
(%)
式中：一衰减系数的相对测量误差；
K一电流探头标称衰减系数； I。一多功能校准源输出的电流值，单位：A； I，一数字示波器上的电流测量值，单位：A。
7.2.4其它衰减系数档位的校准重复7.2.1～7.2.3步骤中的方法。 7.3交直流电流校准 7.3.1交流电流校准连接如图1所示。 7.3:1.1多功能校准源电流输出端用电缆短路，电流探头输入端卡到电缆上，电流探头的输出端与数字示波器连接。 7.3.1.2多功能校准源输出频率为1kHz的正弦波电流I，，根据测量电流大小加标准电流线圈，记录数字示波器的读数I，测量点在基本量程内由低到高不少于3个点均匀选取，用公式（2）计算交流电流相对测量误差，填入附录A表A.2.1中。
8, = 4二/ ×100%
(2)
I2
式中：8,--交流电流相对测量误差；
I，一多功能校准源输出的电流值，单位：A； I，一数字示波器上的电流测量值，单位：A。
7.3.1.3其它交流电流量程的校准重复7.3.1.1～7.3.1.2步骤中的方法。 7.3.2直流电流校准连接如图1所示。 7.3.2.1多功能校准源电流输出端用电缆短路，电流探头输入端卡到电缆上，电流探头的输出端与数字示波器连接。
·#新装临业
7.3.2.2多功能校准源输出直流电流14，根据测量电流大小加标准电流线圈，记录数字示波器的读数1s，测量点在基本量程内由低到高不少于3个点均匀选取，用公式（3）计算
